Steering Wheel Speed Position Sensor

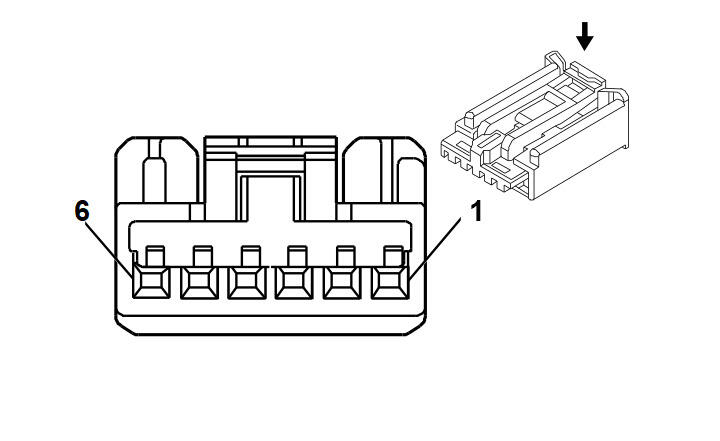

Courtesy of GENERAL MOTORS CORP. Steering Wheel Speed Position Sensor
| Pin |
Wire |
Circuit |
Function |
| 1 |
- |
- |
Not Used |
| 2 |
0.5 L-GN/BK |
6432 |
CAN Bus Low Serial Data |
| 3 |
0.5 TN/WH |
6433 |
CAN Bus High Serial Data |
| 4 |
- |
- |
Not Used |
| 5 |
0.5 D-GN |
2087 |
12-Volt Reference |
| 6 |
0.5 L-BU |
2088 |
Low Reference |
Connector Part Information
- OEM: AIT2PB-06-01FS
- Service: See Catalog
- Description: 6-Way F AIT II Series (NA)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
