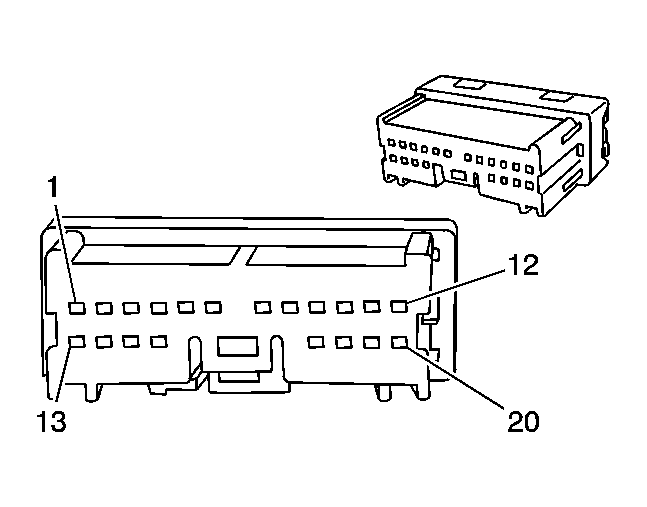

Sit-N-Lift Seat Module X2 (AQW)
Courtesy of GENERAL MOTORS CORP. Sit-N-Lift Seat Module X2 (AQW)
| Pin |
Wire |
Circuit |
Function |
| 1-3 |
- |
- |
Not Used |
| 4 |
0.5 PU |
AS04 |
Swivel In Limit Switch Signal |
| 5 |
0.5 BU/WH |
AS05 |
Swivel Out Limit Switch Signal |
| 6 |
0.5 YE |
AS06 |
Lift Upper Limit Switch Signal |
| 7 |
0.5 RD/YE |
AS07 |
Lift Lower Limit Switch Signal |
| 8 |
0.5 YE/BK |
V02 |
Shift Interlock Relay Control |
| 9 |
0.5 RD/BU |
AS30 |
Hand Held Remote Down Switch Signal |
| 10 |
- |
- |
Not Used |
| 11 |
0.5 BK/RD |
AS36 |
Ignition Signal |
| 12 |
0.5 BU/YE |
AS28 |
Right Rear Door Open Switch Signal |
| 13 |
- |
- |
Not Used |
| 14 |
0.5 RD/WH |
AS14 |
Swivel Motor Hall Sensor Supply Voltage |
| 15 |
- |
- |
Not Used |
| 16 |
0.5 GN |
AS19 |
Swivel Motor Hall Sensor Signal |
| 17 |
- |
- |
Not Used |
| 18 |
0.5 BU/GN |
AJ09 |
Park Switch Signal |
| 19 |
- |
- |
Not Used |
| 20 |
0.5 RD/BK |
AS29 |
Hand Held Remote Up Switch Signal |
Connector Part Information
- OEM: A20FW
- Service: Not Serviced
- Description: 20-Way F (WH)
|
Terminal Part Information
- Terminal: Not Serviced in Kit
- Core/Insulation Crimp: N/A
- Release Tool/Test Probe: N/A
|
