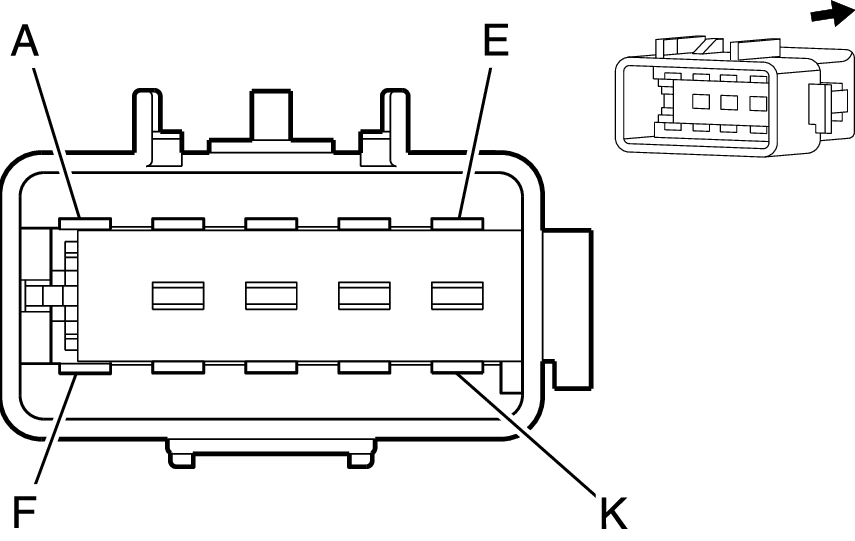

Seat Adjuster Switch - Driver (AG0)
Courtesy of GENERAL MOTORS CORP. Seat Adjuster Switch - Driver (AG0)
| Pin |
Wire |
Circuit |
Function |
| A |
0.35 OG |
6124 |
Driver Seat Position Switch Voltage Reference |
| B |
0.35 YE |
1519 |
Power Seat Rear Vertical Up Switch Signal |
| C |
0.35 L-BU |
1521 |
Power Seat Rear Vertical Down Switch Signal |
| D |
0.35 L-GN |
1523 |
Power Seat Horizontal Rearward Switch Signal |
| E |
0.35 TN |
1522 |
Power Seat Horizontal Forward Switch Signal |
| F |
0.35 GY |
1518 |
Power Seat Front Vertical Up Switch Signal |
| G |
0.35 WH |
1520 |
Power Seat Front Vertical Down Switch Signal |
| H |
- |
- |
Not Used |
| J |
0.35 D-BU |
1270 |
Power Seat Recline Rearward Switch Signal |
| K |
0.35 D-GN |
1269 |
Power Seat Recline Forward Switch Signal |
Connector Part Information
- OEM: 15326935
- Service: 15306305
- Description: 10-Way M GT 280 Series (BK)
|
Terminal Part Information
- Terminal: 15304722/Tray 8
- Core/Insulation Crimp: E/C
- Release Tool/Test Probe: 15315247/J-35616-5
|
