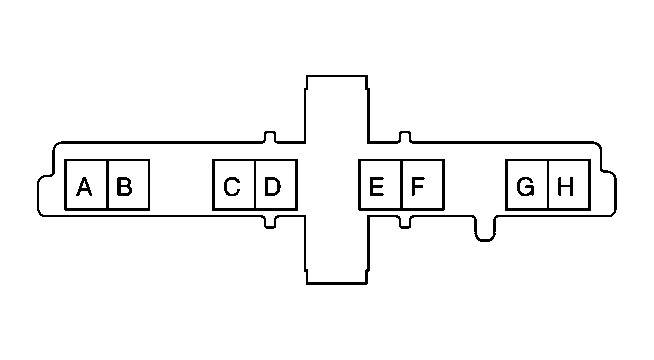

Door Contact Plate - Right X2
Courtesy of GENERAL MOTORS CORP. Door Contact Plate - Right X2
| Pin |
Wire |
Circuit |
Function |
| A |
1.0 GY |
295 |
Door Lock Actuator Lock Control |
| B |
1.0 TN |
294 |
Door Lock Actuator Unlock Control |
| C |
2.0 BK |
750 |
Ground (E58) |
| D |
2.0 BK |
750 |
Ground (E58) |
| E |
0.5 YE |
1892 |
Right Sliding Door Detent Switch Signal (E58) |
| 0.5 YE |
1892 |
Right Sliding Door Detent Switch Signal (E58) |
| F |
0.5 YE |
1892 |
Sliding Door Detent Switch Signal (E58) |
| G |
2.0 BK |
2910 |
Right Sliding Door Latch Motor Control (E58) |
| H |
- |
- |
Not Used |
Connector Part Information
- OEM: 12160716
- Service: 15305855
- Description: 8-Way F Metri-Pack 280 Series (BK)
- Door Side Connector
|
Terminal Part Information
- Pins: A, B, E
- Terminal: 12066214/Tray 2
- Core/Insulation Crimp: F/D
- Release Tool/Test Probe: 12094430/J-35616-4A
- Pins: C, D, G
- Terminal: 12015858/Tray 4
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: 12094430/J-35616-4A
- Pin: F
- Terminal: 12034046/Tray 2
- Core/Insulation Crimp: E/A
- Release Tool/Test Probe: 12094430/J-35616-4A
|
