Digital Video Disc (DVD) Player X2 (UMS)
Courtesy of GENERAL MOTORS CORP. Digital Video Disc (DVD) Player X2 (UMS)
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.25 YE |
- |
Rear Video Signal |
| 2 |
0.25 BK |
- |
Rear Video Ground |
| 3 |
0.25 WH |
- |
Rear Audio Left Signal |
| 4 |
0.25 BK |
- |
Rear Audio Common Signal |
| 5 |
0.25 RD |
- |
Rear Audio Right Signal |
| 6-8 |
- |
- |
Not Used |
| 9 |
0.5 BK |
- |
Ground |
| 10 |
0.5 RD |
- |
Battery Positive Voltage |
| 11-12 |
- |
- |
Not Used |
| 13 |
0.25 BK |
- |
Auxiliary Audio Common Signal |
| 14 |
0.25 RD |
- |
Remote Playback Device Right Audio Signal |
| 15 |
0.25 WH |
- |
Remote Playback Device Left Audio Signal |
| 16-18 |
- |
- |
Not Used |
| 19 |
0.25 D-BU |
- |
Class 2 Serial Data |
| 20 |
- |
- |
Not Used |

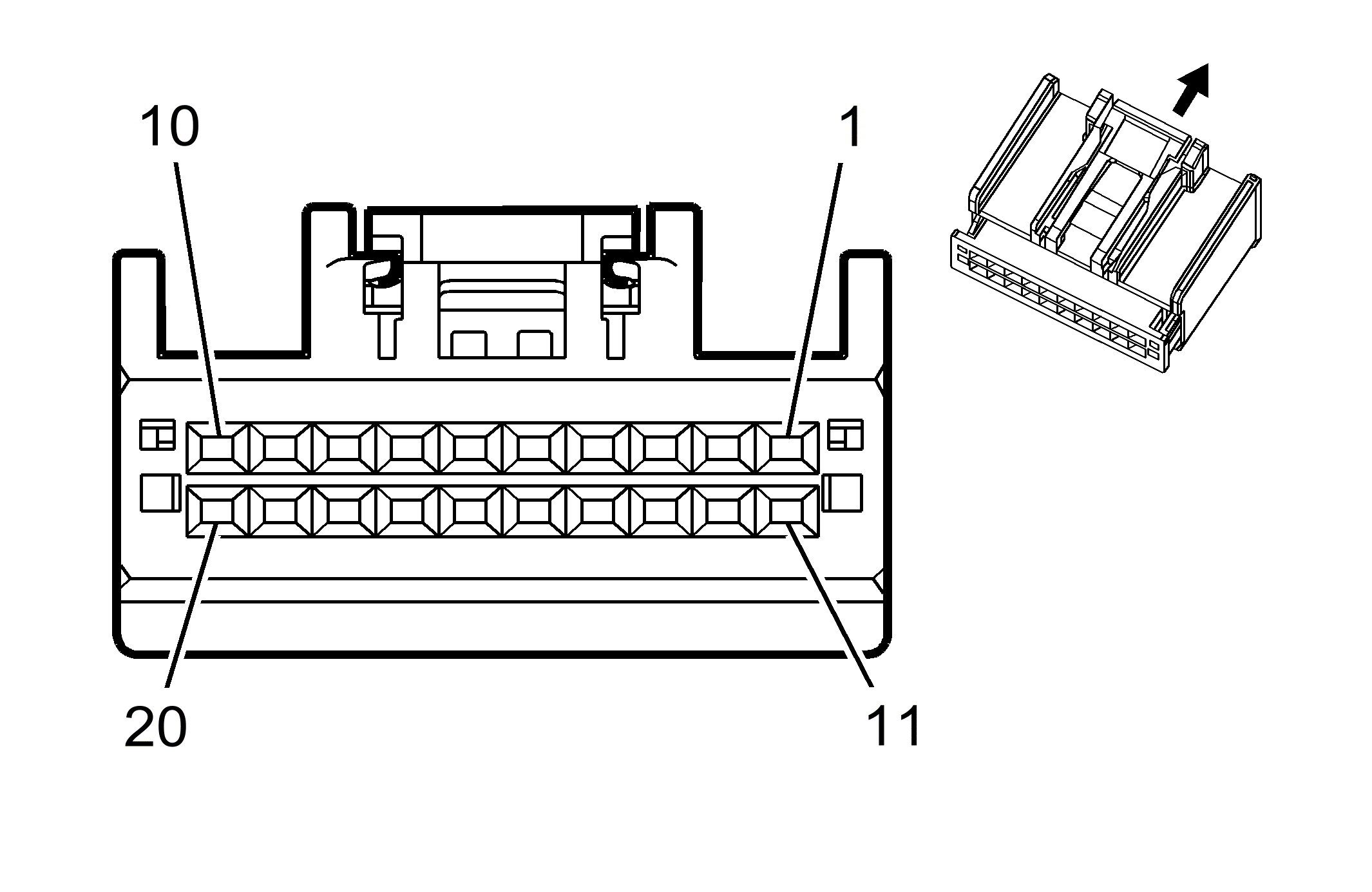

Connector Part Information
- OEM: 30700-1208
- Service: See Catalog
- Description: 20-Way F HDAC64 DR (BK)
|
Terminal Part Information
- Terminal: Not Serviced in Kit
- Core/Insulation Crimp: N/A
- Release Tool/Test Probe: N/A
|
