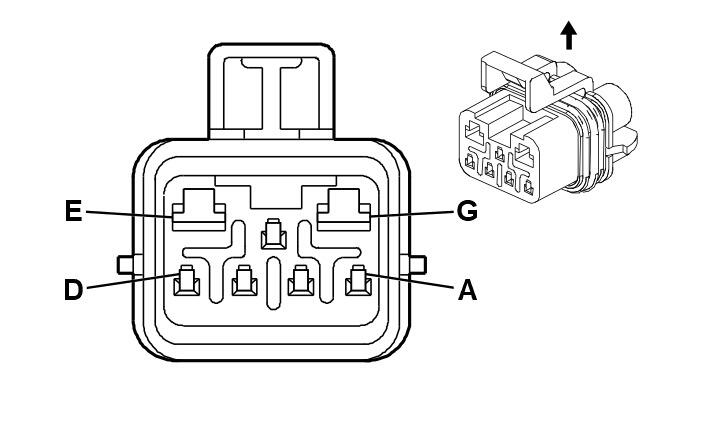

Automatic Level Control (ALC) Compressor (G67)
Courtesy of GENERAL MOTORS CORP. Automatic Level Control (ALC) Compressor (G67)
| Pin |
Wire |
Circuit |
Function |
| A |
1.0 RD/WH |
140 |
Battery Positive Voltage |
| B |
0.5 WH |
320 |
Automatic Level Control Exhaust Solenoid Control |
| C |
1.0 RD/WH |
140 |
Battery Positive Voltage |
| D |
0.5 YE |
321 |
Automatic Level Control Relay Control |
| E |
1.0 RD/WH |
140 |
Battery Positive Voltage |
| F |
- |
- |
Not Used |
| G |
0.8 BK |
350 |
Ground |
Connector Part Information
- OEM: 12059472
- Service: 12101830
- Description: 7-Way F 150/280 Series GT (BK)
|
Terminal Part Information
- Pins: A-D
- Terminal: 12048074/Tray 2
- Core/Insulation Crimp: Pins: A, D: 2/1
- Core/Insulation Crimp: Pins: B, C: E/1
- Release Tool/Test Probe: 12094429/J-35616-2A (GY)
- Pins: E, G
- Terminal: 12048451/Tray 2
- Core/Insulation Crimp: F/3
- Release Tool/Test Probe: 12094430/J-35616-40 (BU)
|
