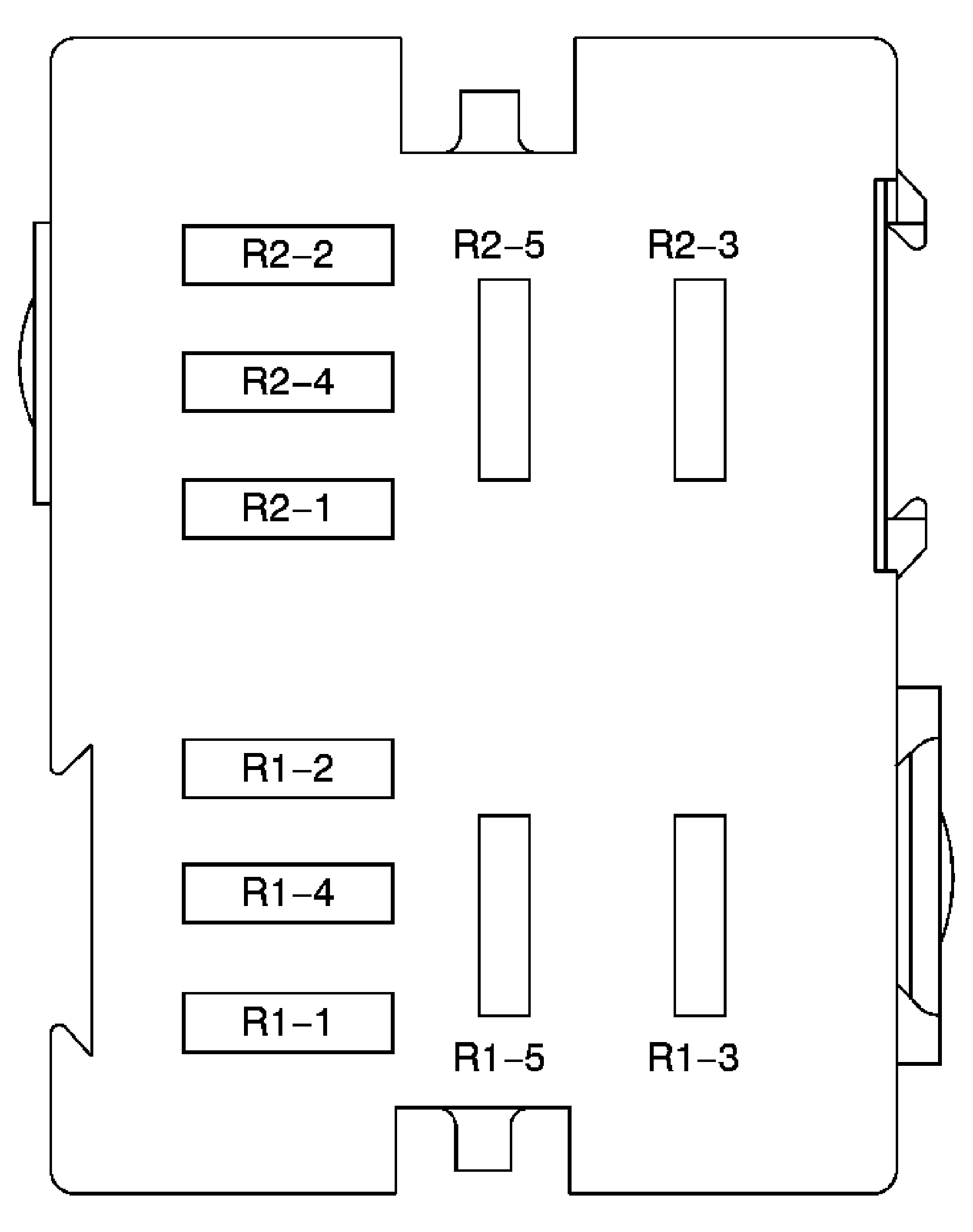

Fuse Block - Rear Access Panel (Wire Entry) (Panel Van)
Courtesy of GENERAL MOTORS CORP. Fuse Block - Rear Access Panel (Wire Entry) (Panel Van)
| Pin |
Wire |
Circuit |
Function |
| R1-1 |
0.8 RD/WH |
540 |
Battery Positive Voltage |
| R1-2 |
0.35 L-GN/BK |
5703 |
Battery Positive Voltage |
| R1-3 |
0.8 RD/WH |
540 |
Battery Positive Voltage |
| R1-4 |
- |
- |
Not Used |
| R1-5 |
0.8 L-BU/WH |
6667 |
Liftgate Relay B+ |
| R2-1 |
0.8 RD/WH |
540 |
Battery Positive Voltage |
| R2-2 |
0.35 D-BU |
5876 |
Front Passenger Door Latch Enable Control |
| R2-3 |
0.8 RD/WH |
540 |
Battery Positive Voltage |
| R2-4 |
- |
- |
Not Used |
| R2-5 |
0.8 L-GN/BK |
6669 |
Liftgate Relay B+ |
Connector Part Information
- OEM: CBE-1588
- Service: See Catalog
- Description: 10-Way F (BK)
|
Terminal Part Information
- Terminal/Tray: See Terminal Repair Kit
- Core/Insulation Crimp: See Terminal Repair Kit
- Release Tool/Test Probe: See Terminal Repair Kit
|
