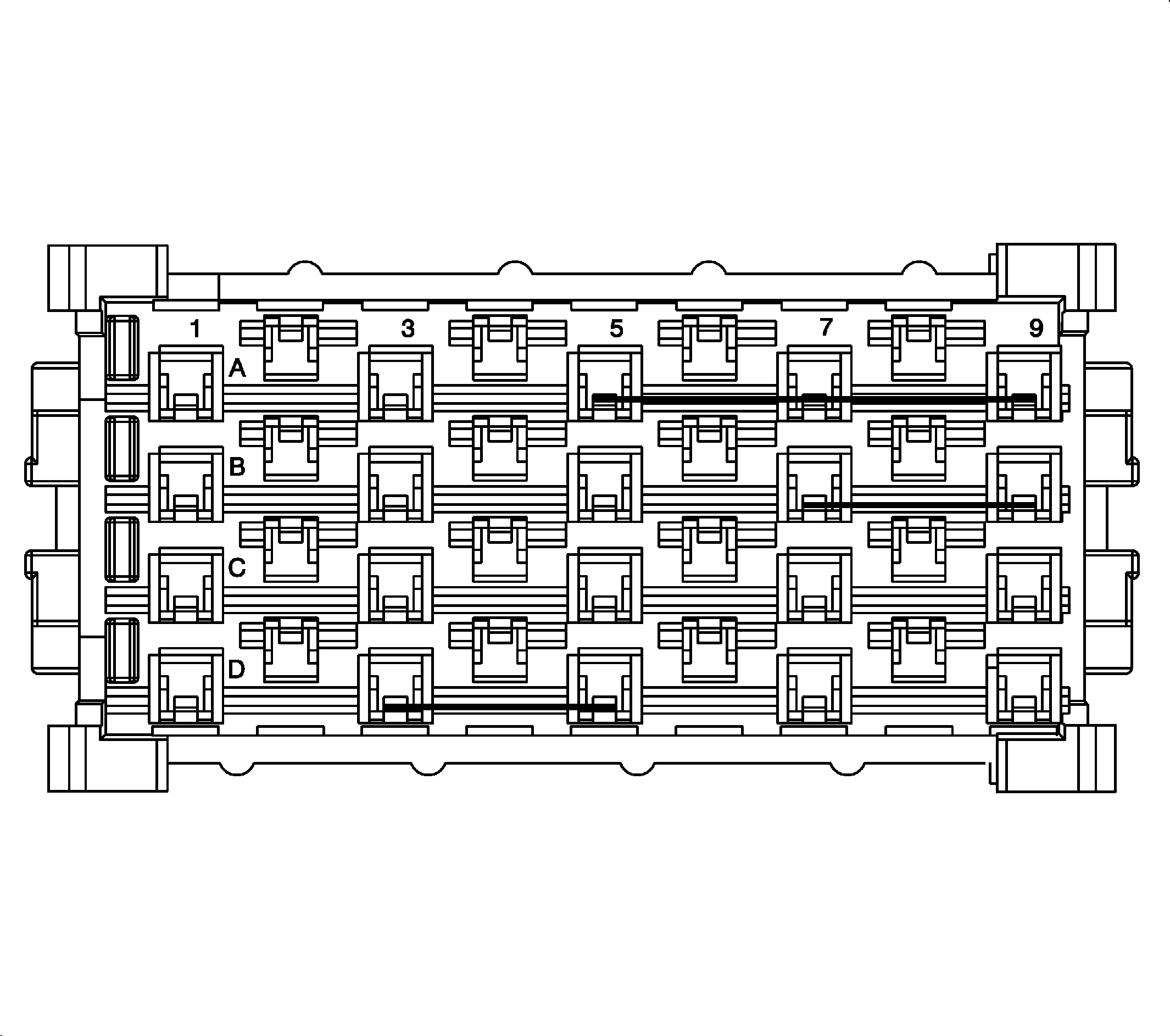

Fuse Block - I/P Wire Entry
Courtesy of GENERAL MOTORS CORP. Fuse Block - I/P Wire Entry
| Pin |
Wire |
Circuit |
Function |
| A1-A3 |
- |
- |
Not Used |
| A4 |
0.5 RD/WH |
3640 |
Battery Positive Voltage |
| A5 |
- |
- |
Battery Positive Voltage Bussing |
| A6 |
0.8 RD/WH |
3540 |
Battery Positive Voltage |
| A7 |
5 RD/BK |
742 |
Battery Positive Voltage |
| A8 |
0.8 RD/WH |
3440 |
Battery Positive Voltage |
| A9 |
- |
- |
Battery Positive Voltage Bussing |
| B1-B5 |
- |
- |
Not Used |
| B6 |
0.8 RD/WH |
3240 |
Battery Positive Voltage |
| B7 |
5 RD/BK |
742 |
Battery Positive Voltage |
| B8 |
0.8 RD/WH |
1640 |
Battery Positive Voltage |
| B9 |
- |
- |
Battery Positive Voltage Bussing |
| C1 |
- |
- |
Not Used |
| C2 |
2 YE |
243 |
Accessory Voltage |
| C3 |
0.35 YE |
143 |
Accessory Voltage |
| C4-C7 |
- |
- |
Not Used |
| C8 |
2 YE |
196 |
Windshield Wiper Motor Park Switch Signal |
| C9 |
0.35 PK |
5780 |
Windshield Wiper Motor Park Switch Signal |
| D1-D2 |
- |
- |
Not Used |
| D3 |
3 RD/WH |
1540 |
Battery Positive Voltage |
| D4 |
5 RD/BK |
742 |
Battery Positive Voltage |
| D5 |
3 RD/WH |
1540 |
Battery Positive Voltage |
| D6 |
5 RD/BK |
742 |
Battery Positive Voltage |
| D7 |
3 RD/WH |
1440 |
Battery Positive Voltage |
| D8-D9 |
- |
- |
Not Used |
Connector Part Information
- OEM: 12160504
- Service: See Catalog
- Description: 36-Way F Metri-Pack 280 Series, Flexlock (BK)
|
Terminal Part Information
- Pins: A7, B7, D4, D6
- Terminal/Tray: 12110657/4
- Core/Insulation Crimp: B/G
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
- Pins: A4, A6, A8, B6, B8, C2, C3, C8, C9, D3, D5, D7
- Terminal/Tray: 12110652/4
- Core/Insulation Crimp: Pins A4, A6, A8, B6, B8, C3, C9, D3, D5, D7 - See Terminal Repair Kit
- Core/Insulation Crimp: Pins C2, C8 - A/B
- Release Tool/Test Probe: 15315247/J-35616-4A (PU)
|
