Electrical Component Locator: Motors
MOTORS LOCATION
| Component | Location |
|---|---|
| Actuator | Left & right rear of vehicle. See Figure. |

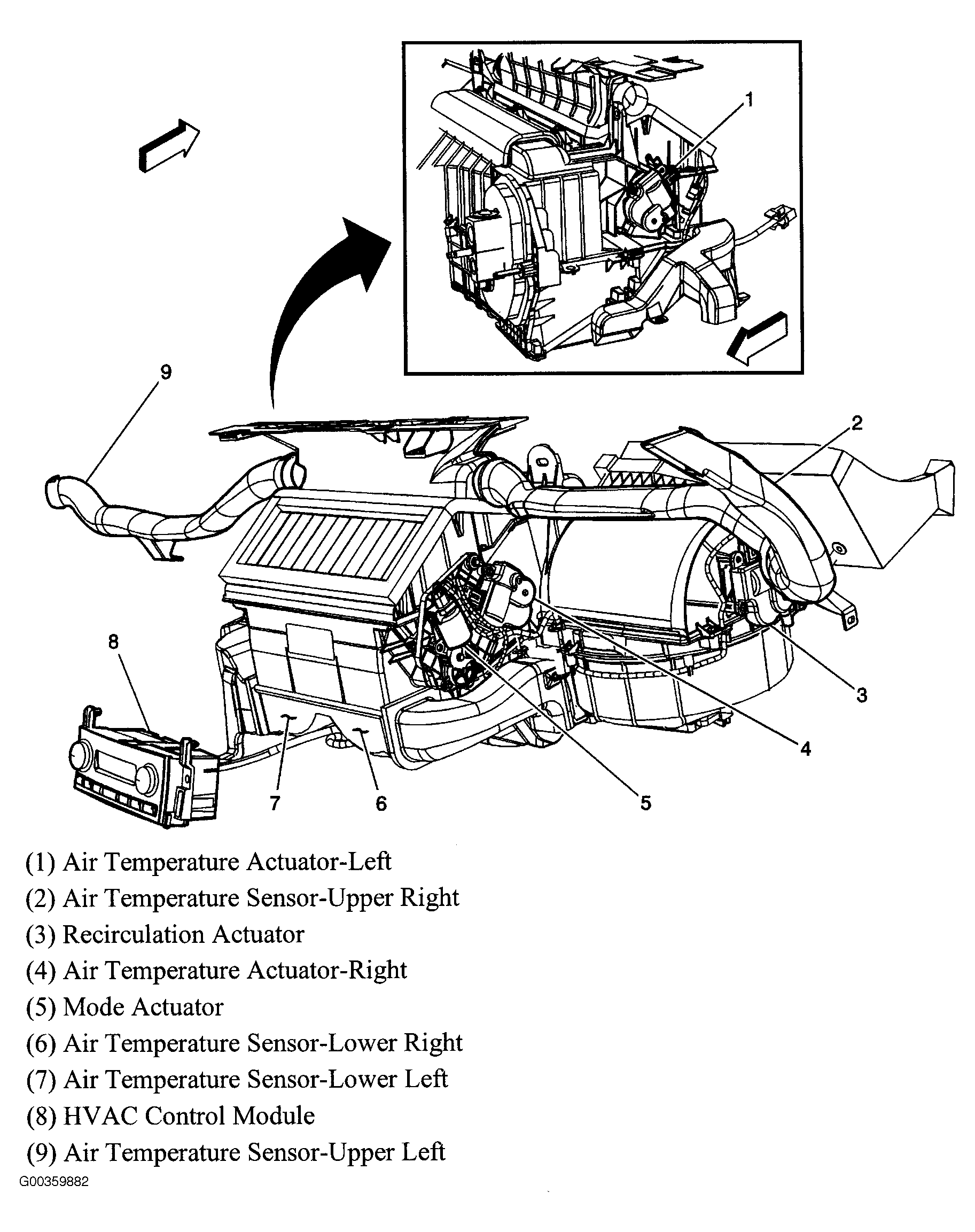

| Air Temperature Actuator-Left | On left side of HVAC module assembly. See Figure. |
| Air Temperature Actuator-Right | On right side of HVAC module assembly. See Figure. |
| Cooling Fan | Rear of radiator. See Figure. |

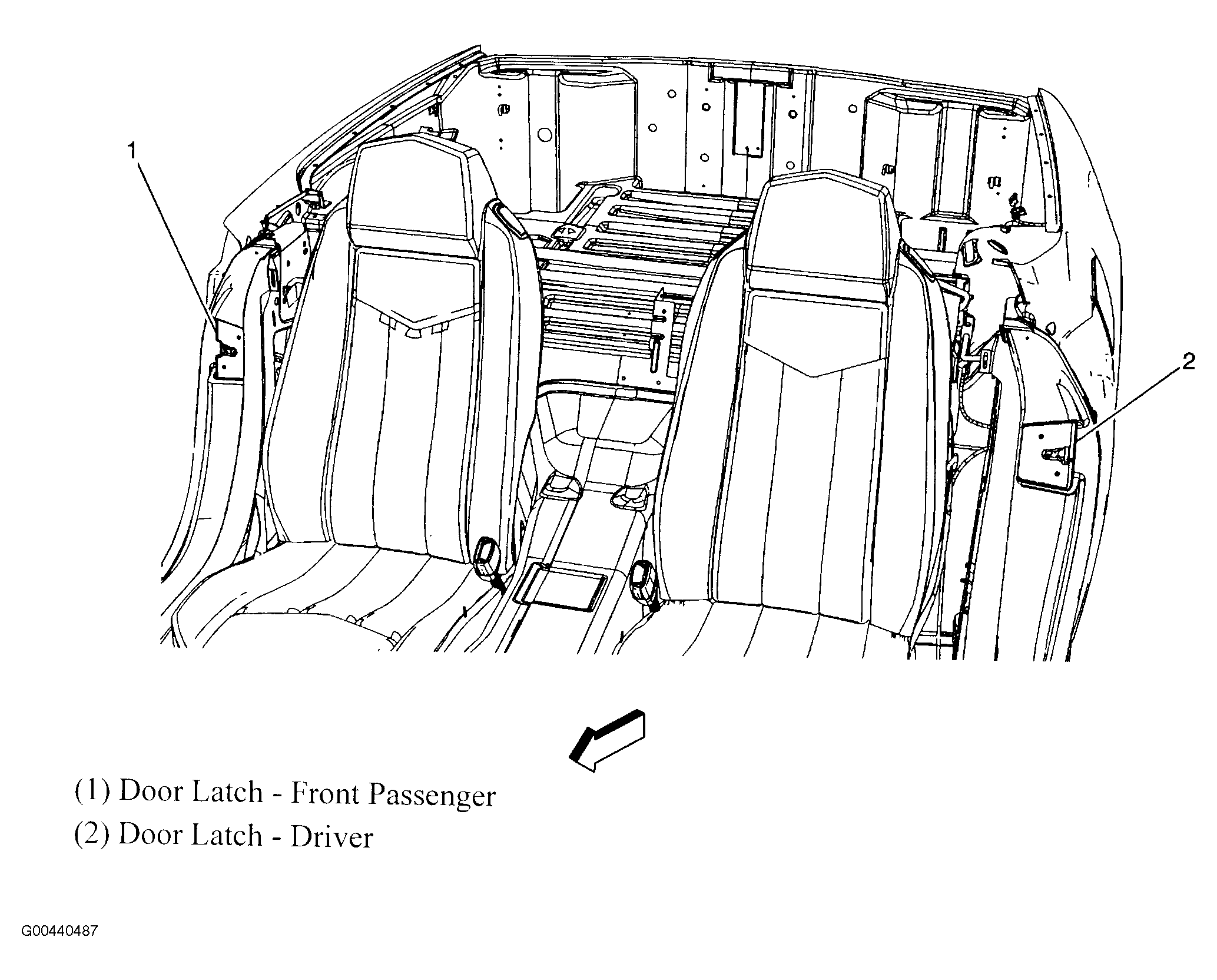

| Door Latch-Driver | In rear of driver door. See Figure. |
| Door Latch-Front Passenger | In rear of passenger door. See Figure. |
| Engine Cooling Fan | Rear of radiator. |

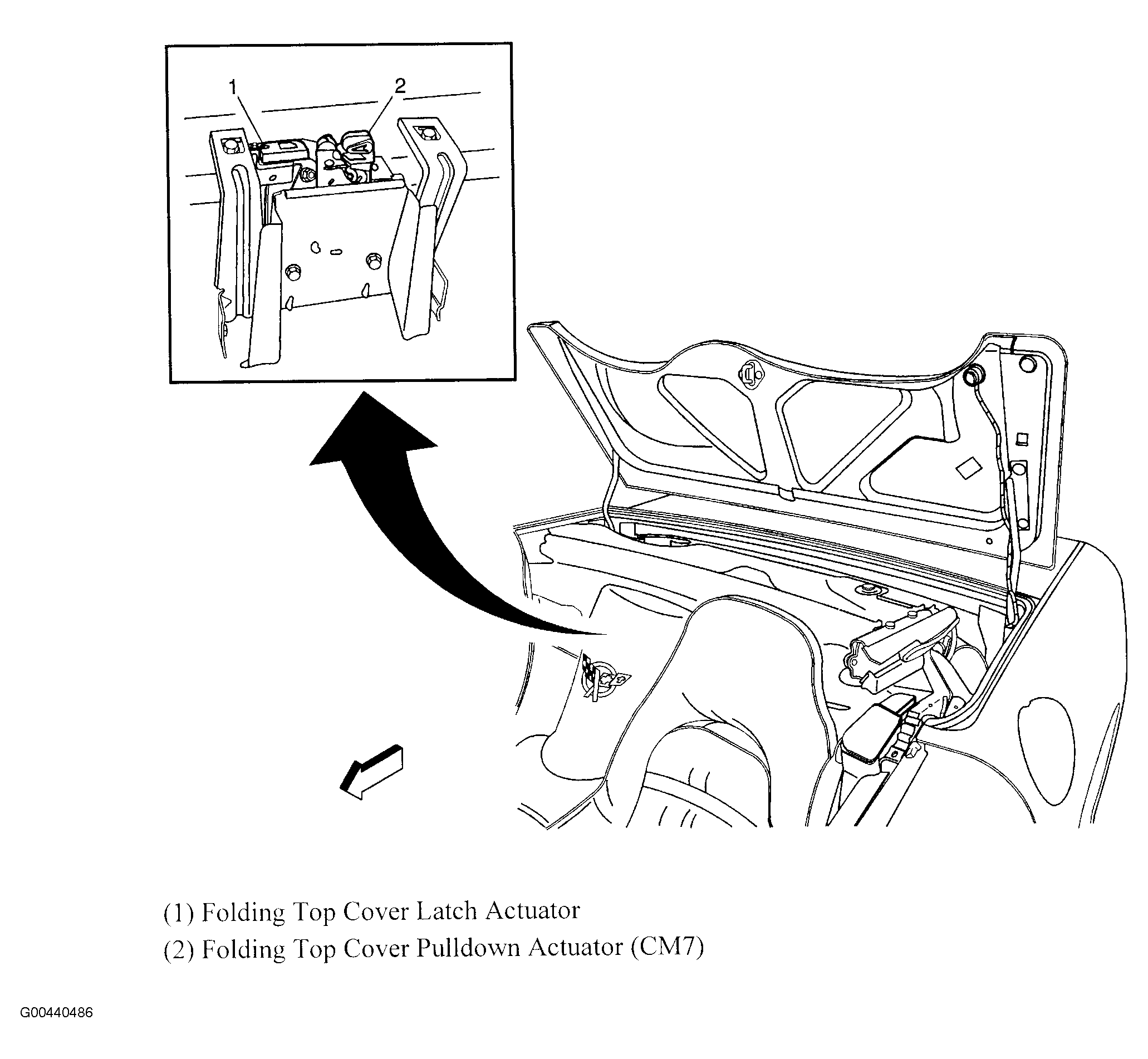

| Folding Top Cover Latch Actuator | Mounted in front center of folding top cover. See Figure. |
| Folding Top Cover Pulldown Actuator | Mounted between driver & passenger seat backs. See Figure. |

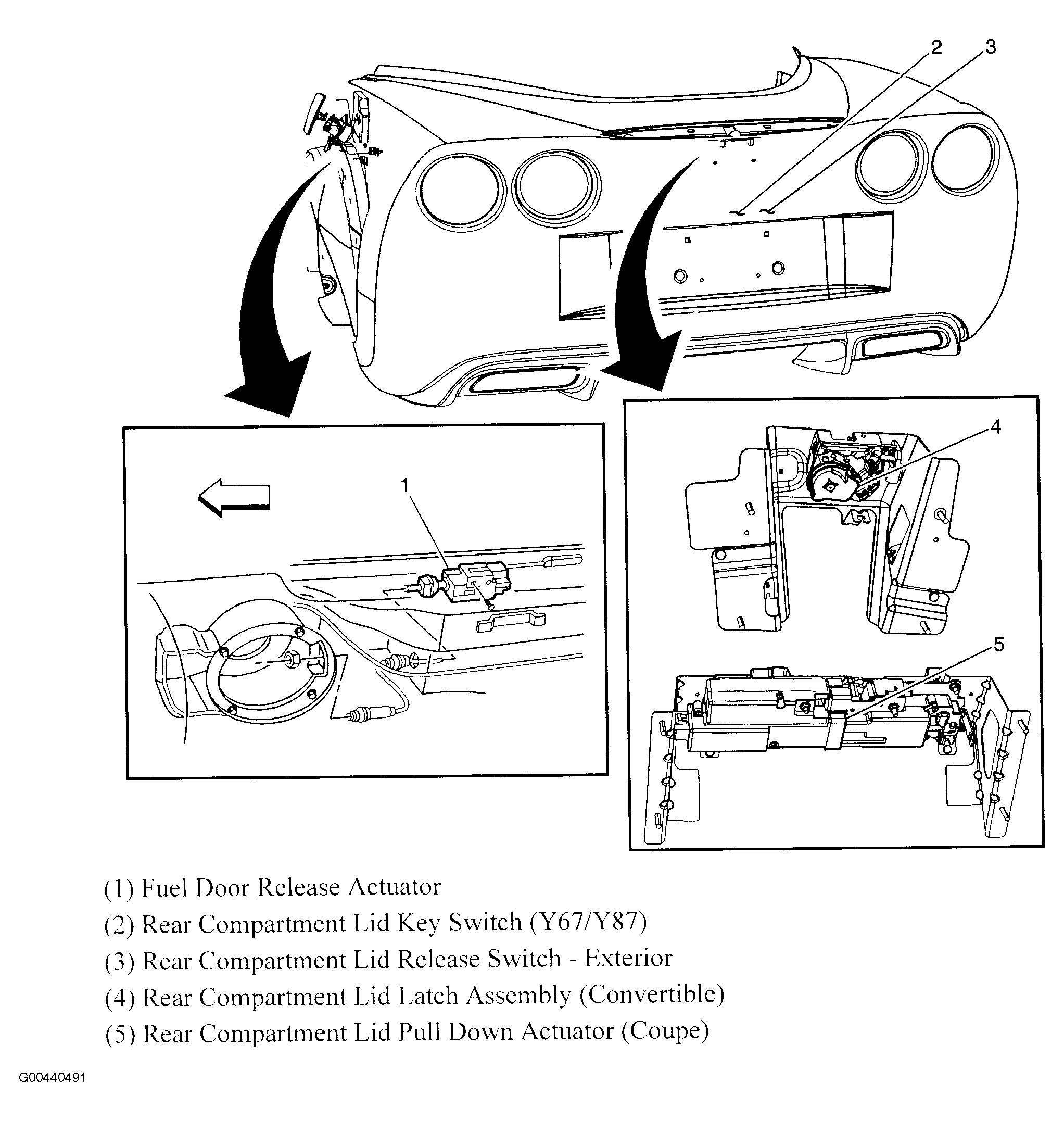

| Fuel Door Release Actuator | On left side of cargo compartment, behind fuel filler door. See Figure. |

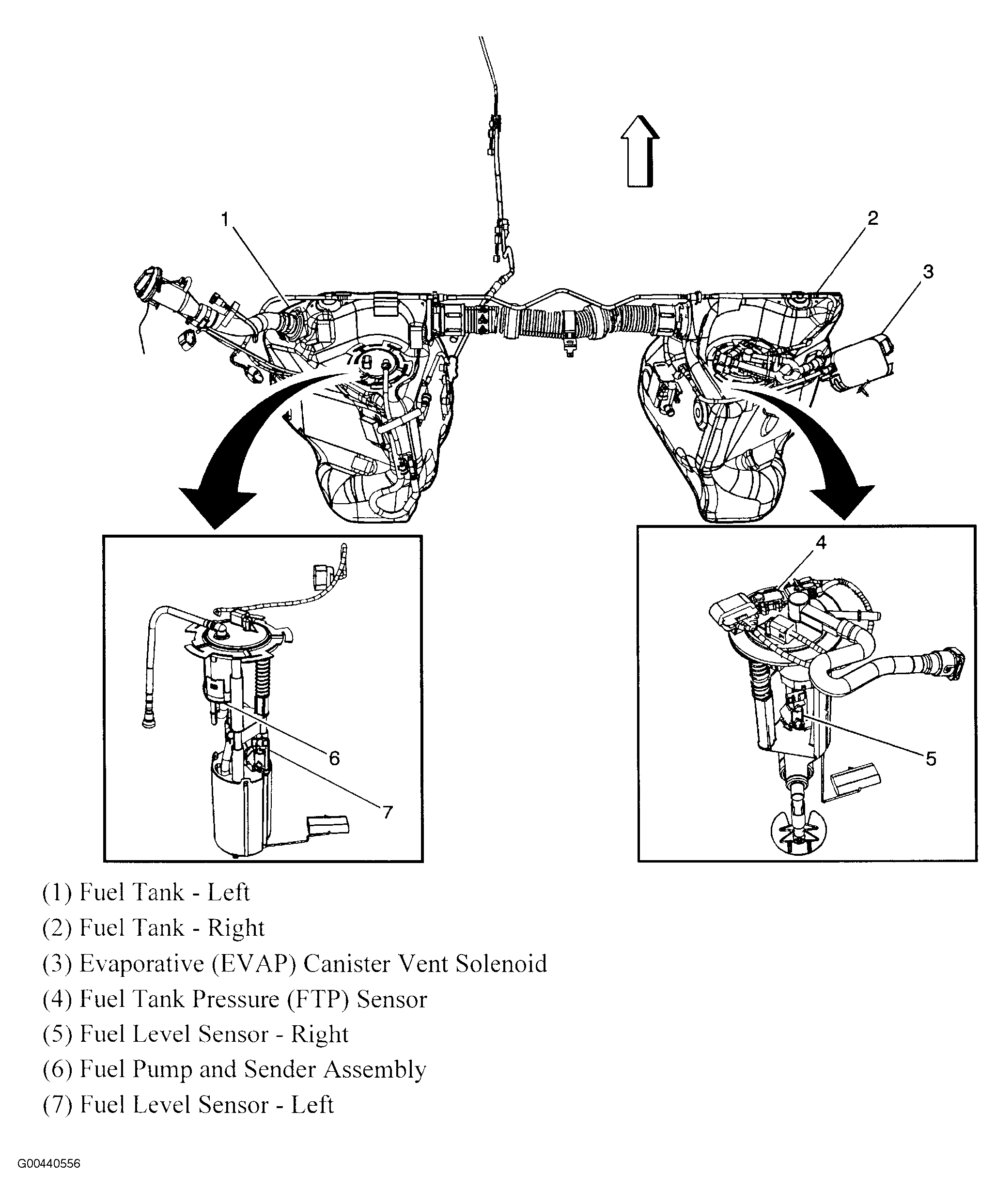

| Fuel Pump & Sender Assembly | In left fuel pump assembly. See Figure. |
| Headlamp Washer Fluid Pump | Rear of left wheel well, mounted in bottom of washer reservoir. See Figure. |
| Mode Actuator | Right side of HVAC module. See Figure. |
| Recirculation Actuator | Mounted to right side of blower motor assembly. See Figure. |
| Seat Front Vertical Motor-Driver | Under driver's seat. See Figure. |
| Seat Front Vertical Motor-Passenger | Under passenger seat. See Figure. |
| Seat Horizontal Motor-Driver | Under driver's seat. See Figure. |
| Seat Horizontal Motor-Passenger | Under passenger seat. See Figure. |
| Seat Lumbar Pump/Control Module (Driver) | Under center of passenger seat. |
| Seat Lumbar Pump/Control Module (Passenger) | Under center of passenger seat. |
| Seat Rear Vertical Motor-Driver | Under driver seat. See Figure. |
| Seat Rear Vertical Motor-Passenger | Under passenger seat. See Figure. |

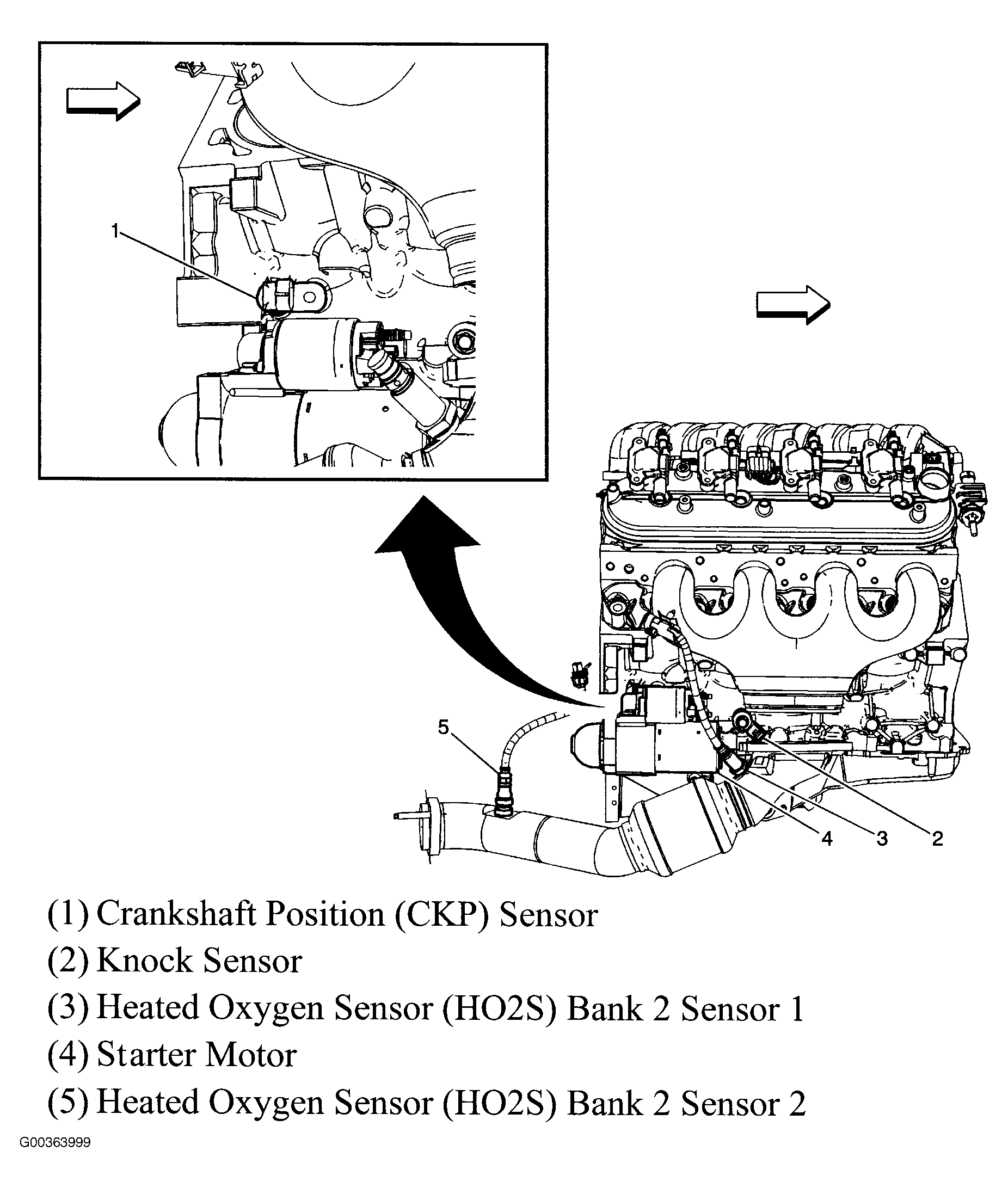

| Starter Motor | Right rear of engine. See Figure. |
| Steering Column Telescope Actuator | Left side of steering column, behind knee bolster. |
| Telescoping Drive Motor | Left side of steering column. See Figure. |
| Variable Effort Steering Actuator | On left side of steering rack assembly. See Figure. |
| Window Motor-Driver | Lower section of door. |
| Window Motor-Passenger | Lower section of door. |
| Windshield Washer Fluid Pump | On left rear of engine compartment, in washer fluid reservoir. See Figure. |

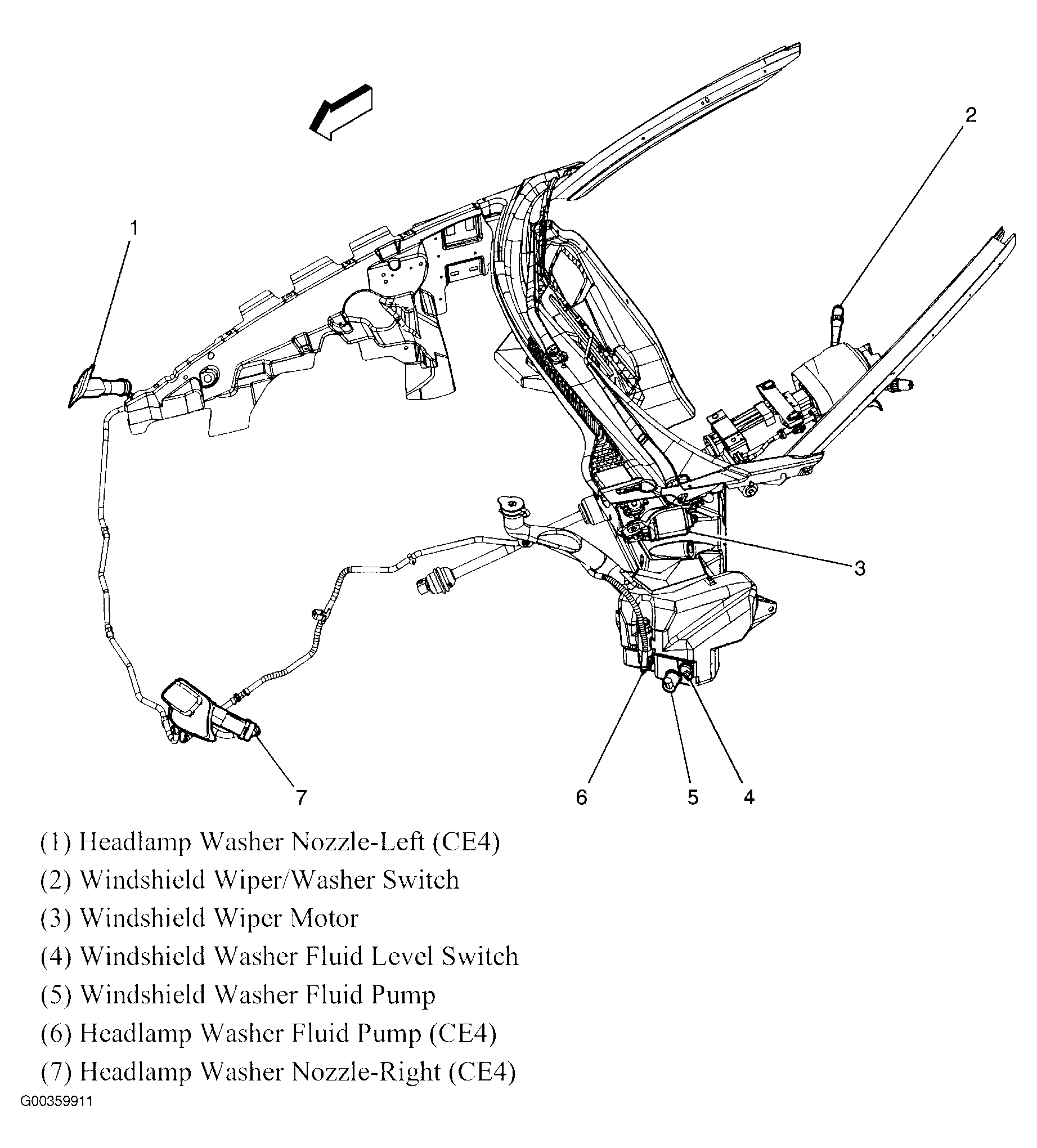

| Windshield Wiper Motor | On left side of firewall. See Figure. |
