Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

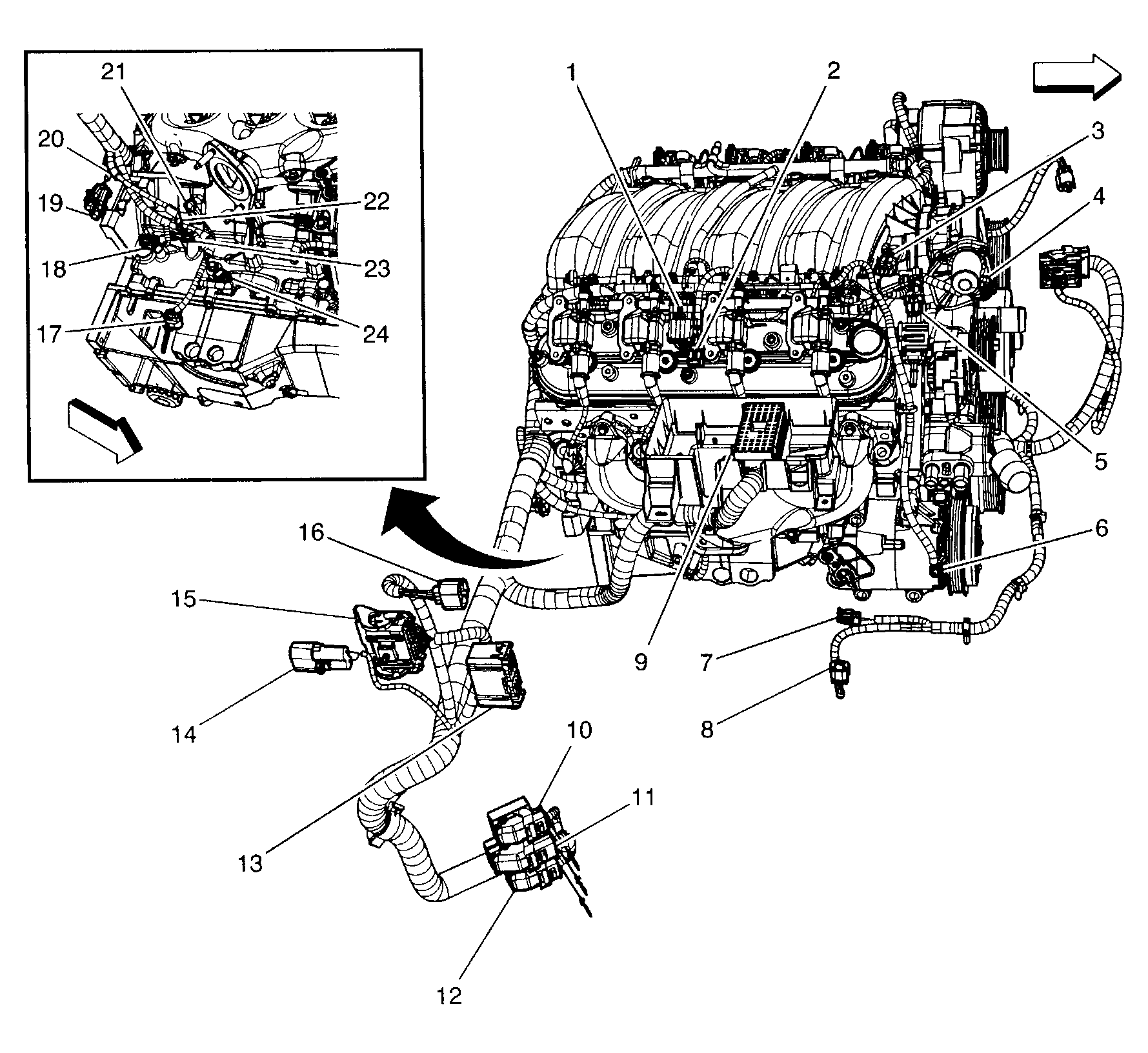

| X102 (Black, 3 Pin) (16) | In engine compartment, near battery. See Figure. |
| X103 (3 Pin) | In engine harness to camshaft sensor jumper harness, near G105. |
| X119 (Black, 5 Pin) (4) | Rear of left headlamp. See Figure. |
| X120 (Black, 5 Pin) (14) | Rear of right headlamp. See Figure. |
| X121 (Black, 4 Pin) | Jumper harness to left headlamp assembly. |
| X122 (Black, 4 Pin) | Jumper harness to right headlamp assembly. |
| X131 (Black, 2 Pin) (10) | Right lower side of engine compartment. See Figure. |
| X139 (Gray, 8 Pin) (1) | Above right rocker cover. See Figure. |
| X140 (Gray, 8 Pin) (2) | Above left rocker cover. See Figure. |
| X159 (Black, 2 Pin) | Engine harness to left front wheel speed sensor. |
| X160 (Black, 2 Pin) (7) | On right lower engine frame. See Figure. |
| X166 (Black, 2 Pin) (3) | Near battery. See Figure. |
| X168 (4 Pin) (5) | Right side of battery. See Figure. |
| X180 (Black, 24 Pin) (15) | Right rear of engine compartment. See Figure. |
| X182 (Black, 2 Pin) (14) | Right side of battery. See Figure. |
| X184 (Black, 24 Pin) (M/T) (22) | Right side of battery. See Figure. |
| X184 (Blue, 40 Pin) (A/T) (13) | Right side of battery. See Figure. |
| X186 (Black, 8 Pin) (16) | Right side of battery. See Figure. |

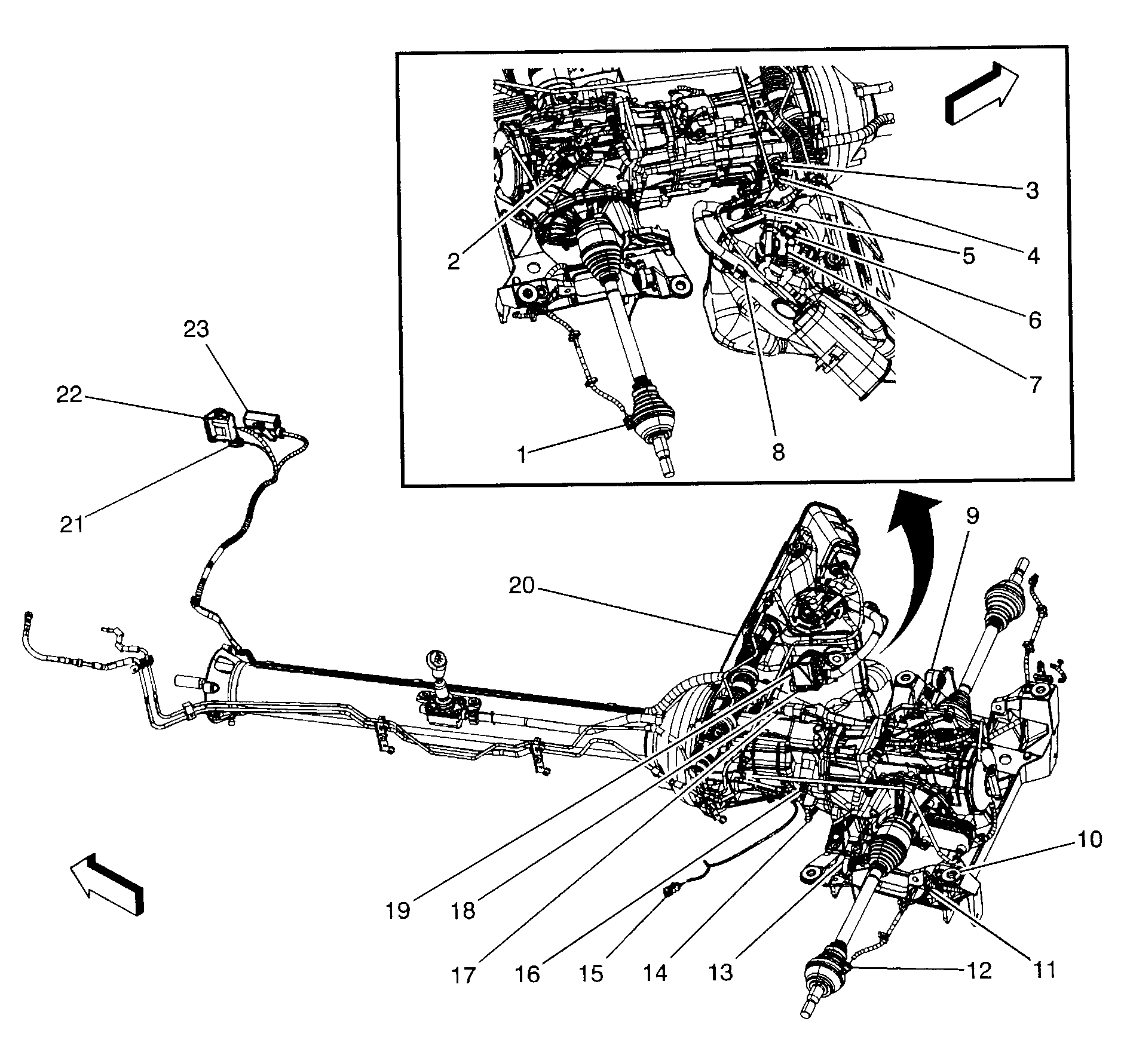

| X231 (Black, 40 Pin) (4) | Near base of steering column. See Figure. |
| X275 (Yellow, 4 Pin) (5) | Near base of steering column. See Figure. |
| X276 (Gray, 8 Pin) | At bottom of clock spring. |
| X277 (4 Pin) | At top of clock spring. |
| X285 | In instrument panel harness, near door passenger courtesy lamp. |

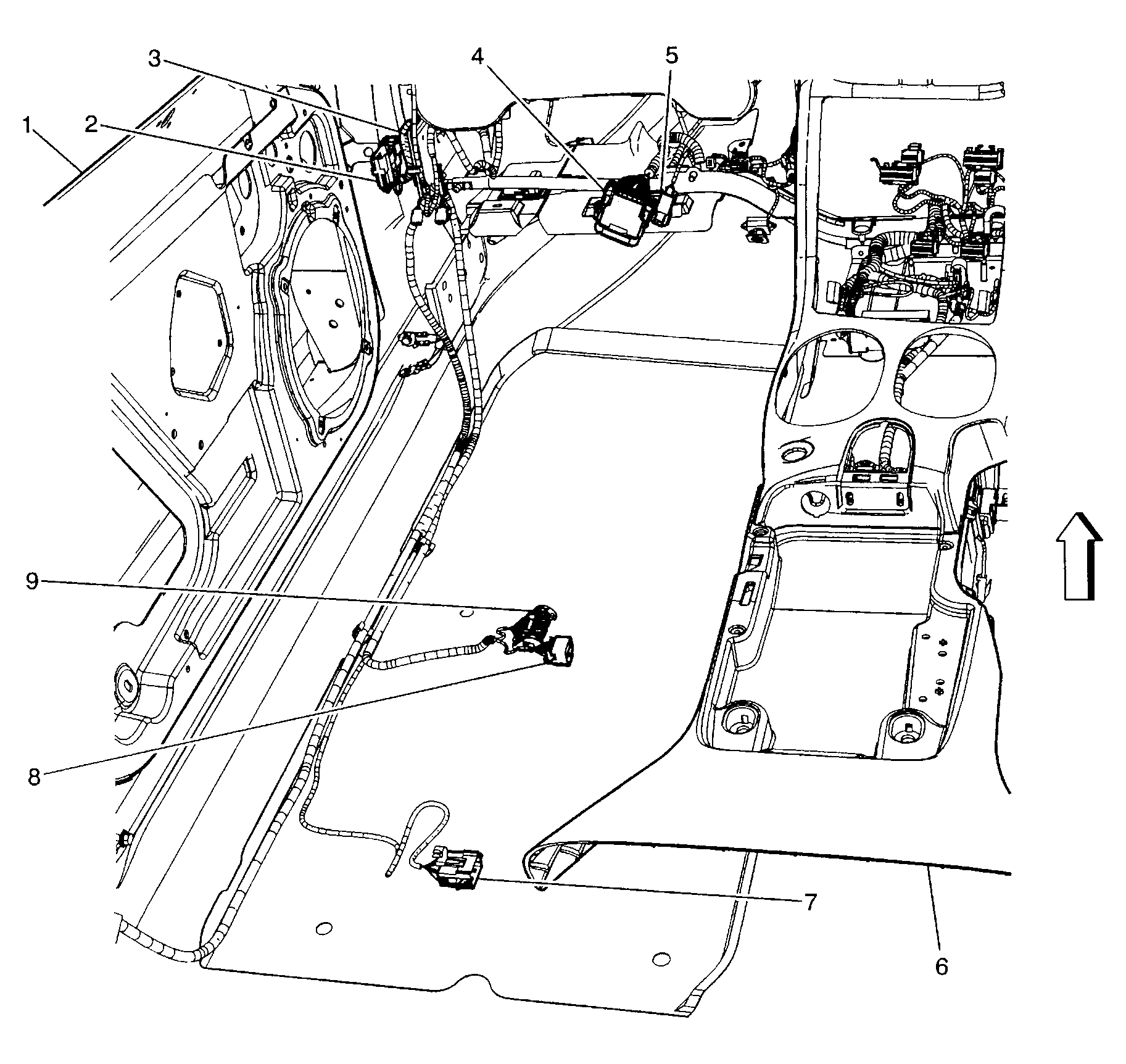

| X375 (Black, 18 Pin) (9) | Under driver seat. See Figure. |
| X377 (Yellow, 6 Pin) (7) | Under driver seat. See Figure. |
| X379 (Black, 8 Pin) (8) | Under driver seat. See Figure. |
| X380 (Yellow, 6 Pin) (3) | Under passenger seat. See Figure. |
| X382 (Black, 18 Pin) (1) | Under passenger seat. See Figure. |

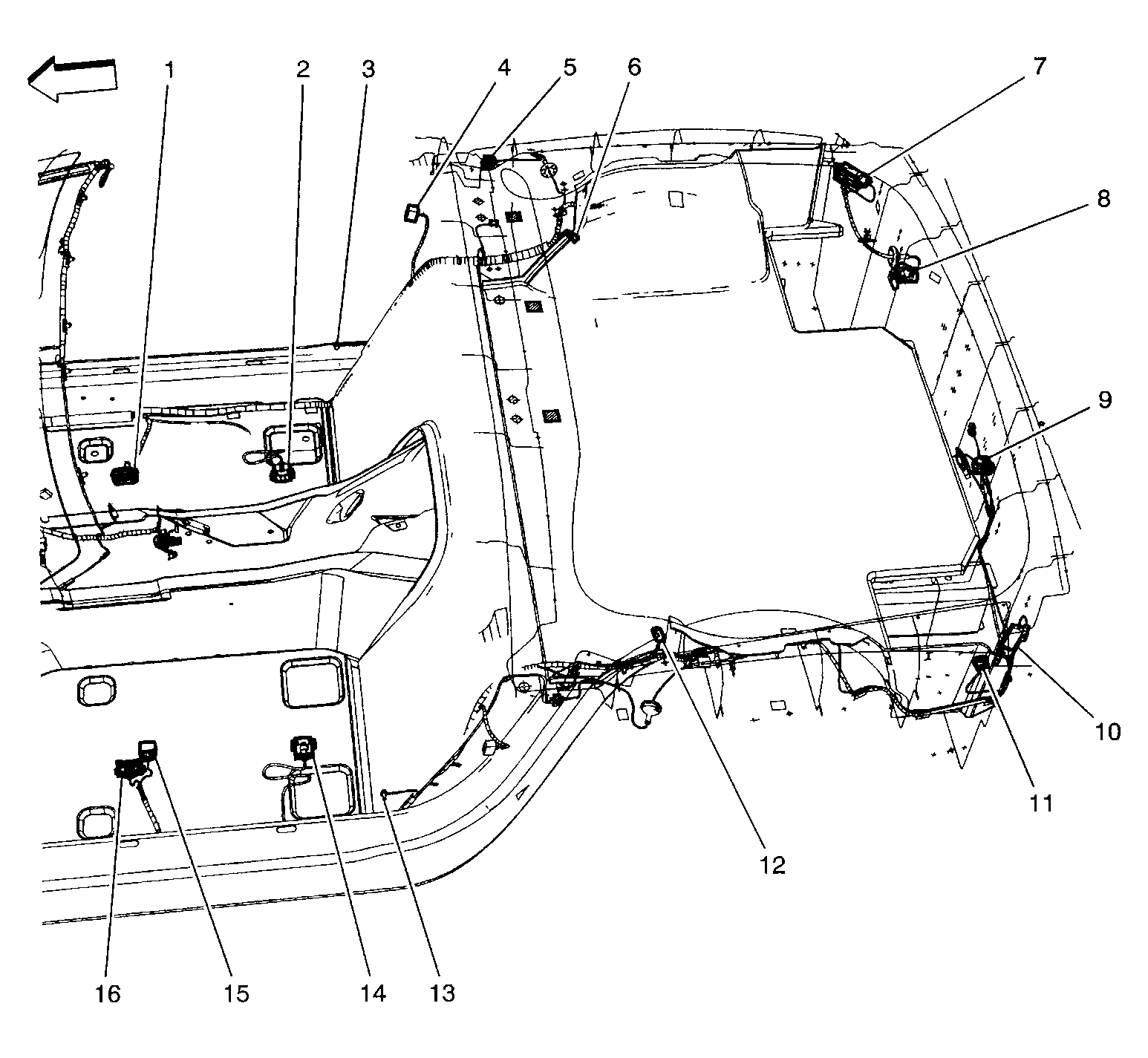

| X420 (Black, 12 Pin) (5) | Right rear frame rail. See Figure. |

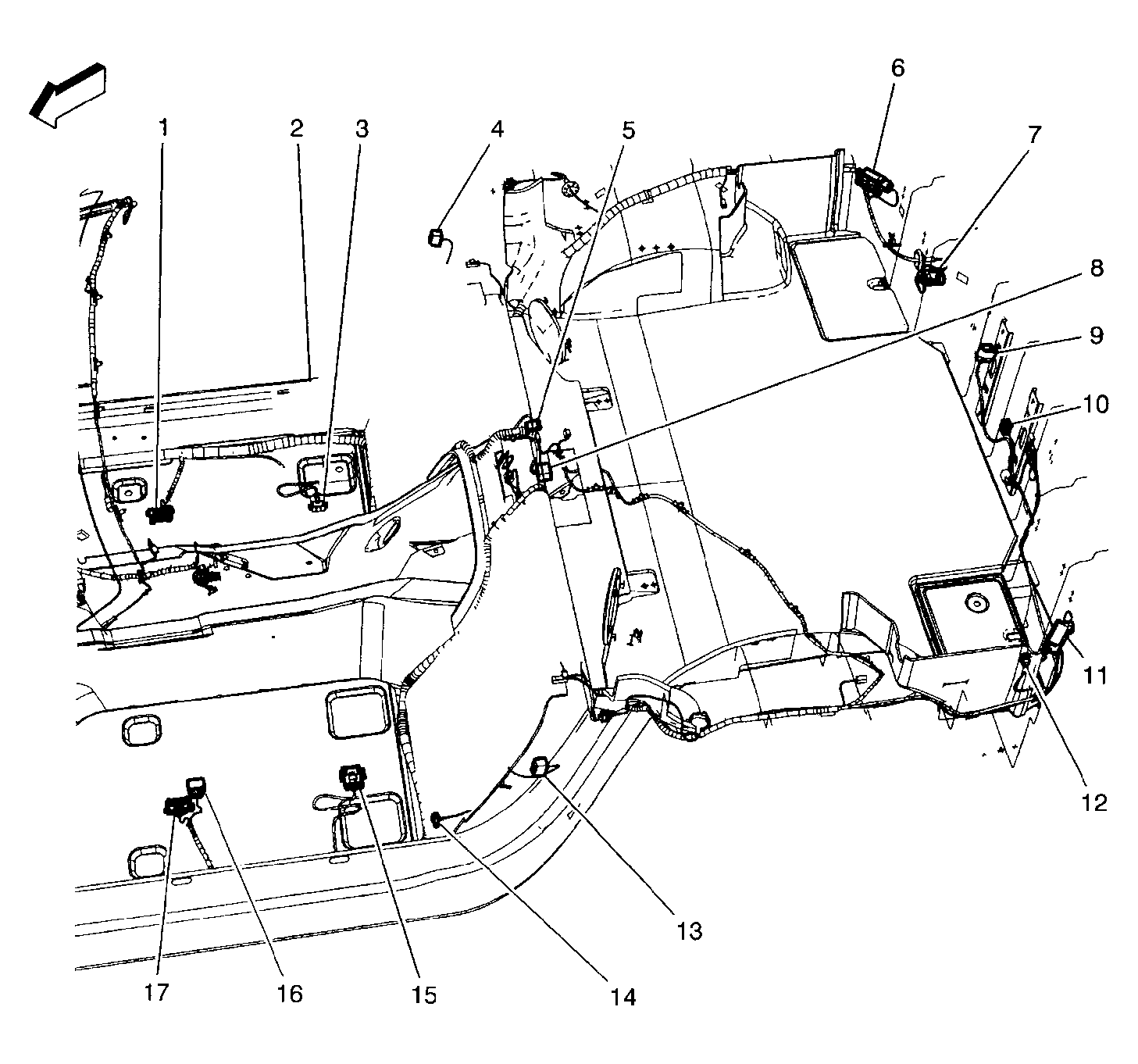

| X433 (Black, 12 Pin) (8) | Near folding top module. See Figure. |
| X439 (Black, 2 Pin) (11) | On left rear frame, below shock absorber. See Figure. |
| X440 (Black, 2 Pin) | On right rear frame, below shock absorber. |
| X455 (Black, 8 Pin) (7) | Behind right taillamp assembly. See Figure. |
| X459 (Black, 4 Pin) (15) | Inside left fuel tank. See Figure. |
| X460 (Black, 6 Pin) (18) | Inside right fuel tank. See Figure. |
| X501 (Black, 20 Pin) (12) | Near door hinges. See Figure. |
| X503 (Black, 4 Pin) (11) | Near door hinges. See Figure. |
| X555 (Black, 18 Pin) (17) | Behind driver door panel. See Figure. |
| X600 (Black, 20 Pin) (15) | Near door hinges. See Figure. |
| X602 (Black, 4 Pin) (16) | Near door hinges. See Figure. |
| X666 (Black, 18 Pin) (11) | Behind passenger door panel. See Figure. |
