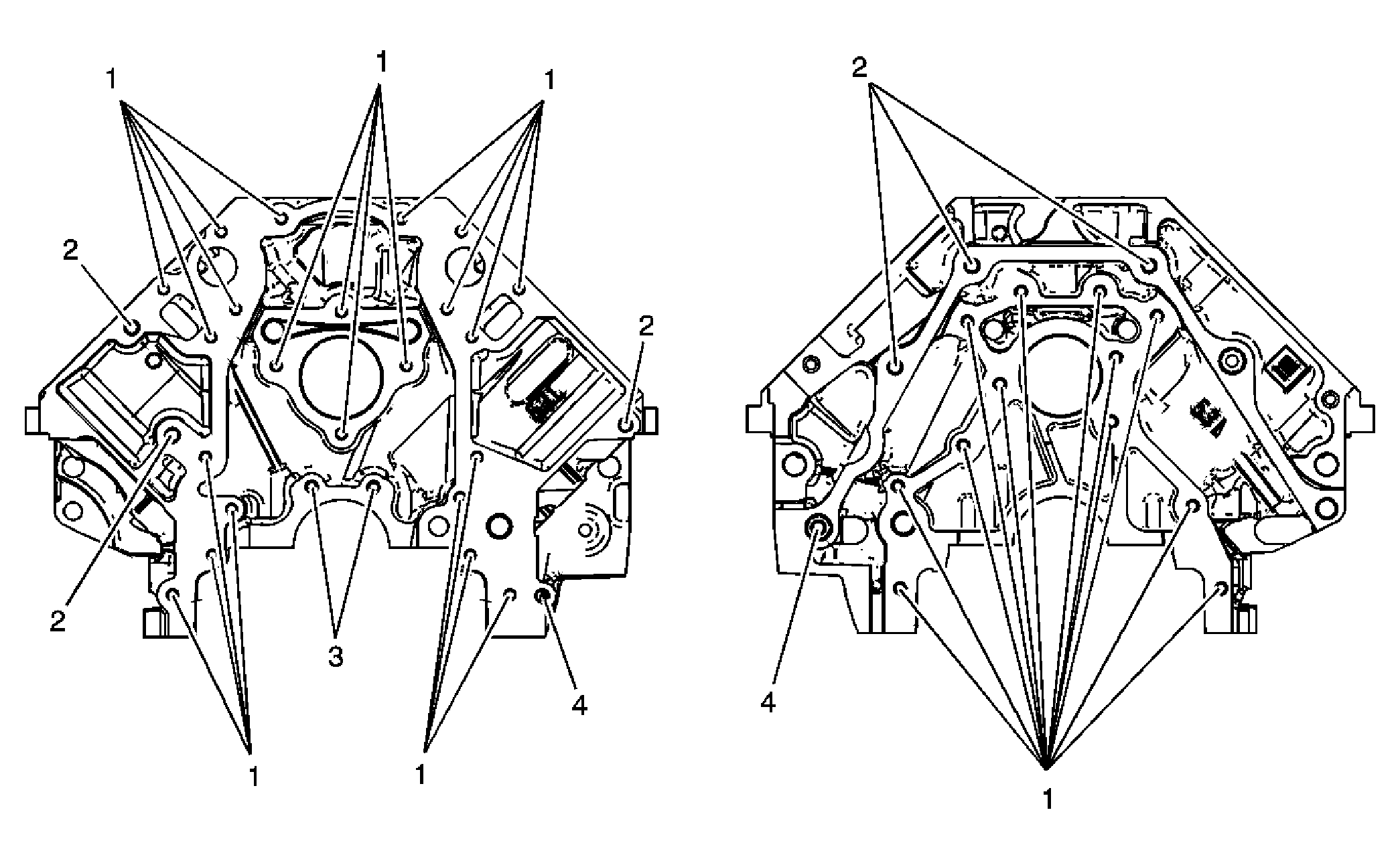

Engine Block - Front/Rear Views
Engine Block - Front/Rear Views
| Hole | Thread Size | Insert | Drill | Counterbore Tool | Tap | Driver | Drill Depth - Maximum mm (in) | Tap Depth - Maximum mm (in) |
|---|---|---|---|---|---|---|---|---|
| J 42385- | ||||||||
| 1 | M8 x 1.25 | 210 | 206 | 207 | 208 | 209 | 22.5 (0.885) | 17.5 (0.688) |
| 2 | M10 x 1.5 | 215 | 211 | 212 | 213 | 214 | 33.5 (1.32) | 27 (1.06) |
| 3 | M8 x 1.25 | 210 | 206 | 207 | 208 | 209 | Thru | Thru |
| 4 | M10 x 1.5 | 215 | 211 | 212 | 213 | 214 | Thru | Thru |
