Window Systems Component Views

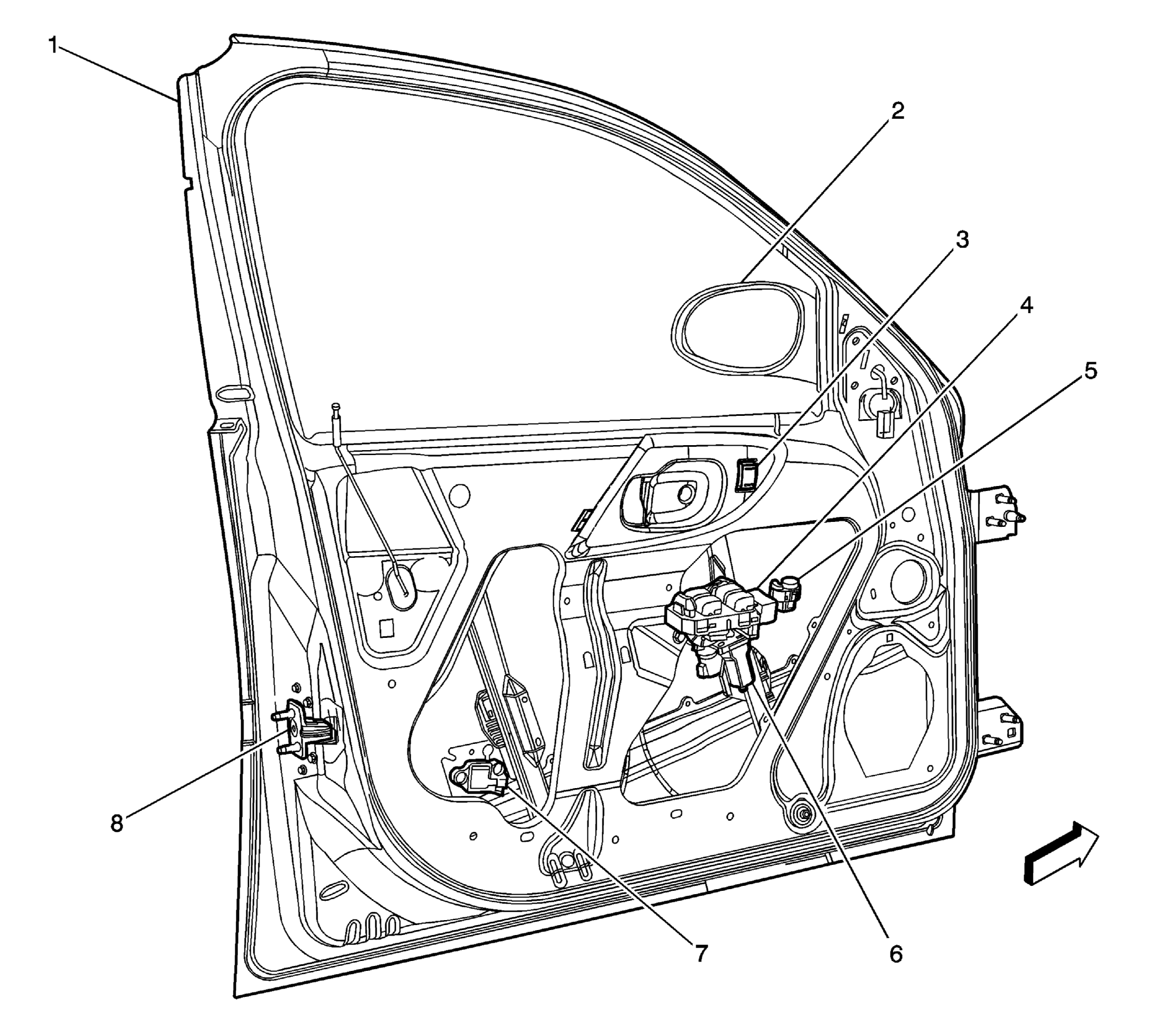

Fig 1: View Of Window Systems Driver Door (Sedan) Components
GM1688938Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Frame
2 Outside Rearview Mirror - Driver
3 Door Lock Switch - Driver
4 Window Switch - Driver
5 Outside Rearview Mirror Switch
6 Window Motor - Driver
7 Inflatable Restraint Side Impact Sensor (SIS) Left (AY1)
8 Door Lock - Driver

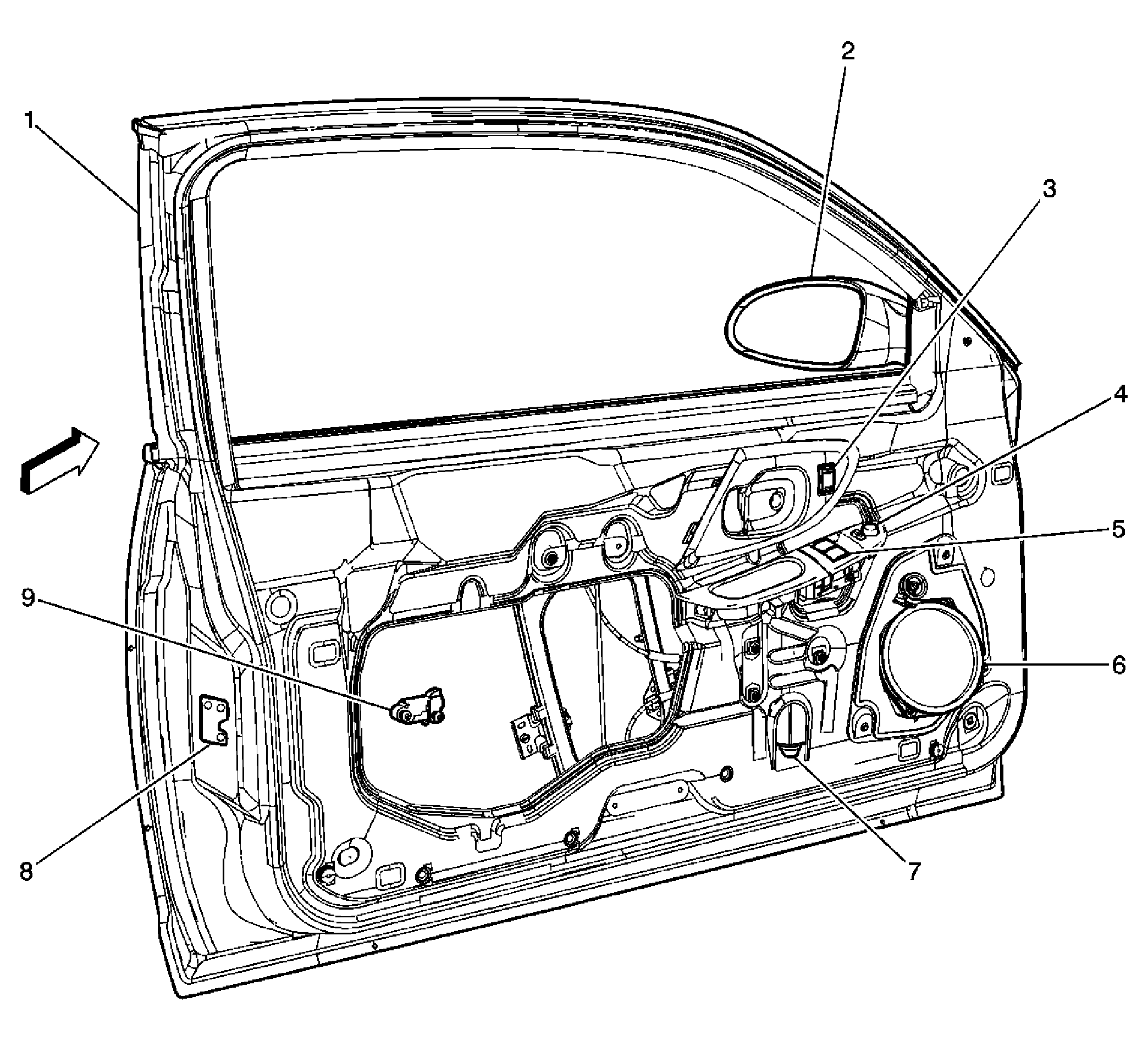

Fig 2: View Of Left Front Door Components (Coupe)
GM1700149Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Frame
2 Outside Rearview Mirror - Driver
3 Door Lock Switch - Driver
4 Outside Rearview Mirror Switch
5 Window Switch - Driver
6 Speaker - LF Door
7 Window Motor - Driver
8 Door Lock Actuator - Driver
9 Inflatable Restraint Side Impact Sensor (SIS) Left (AJ7)

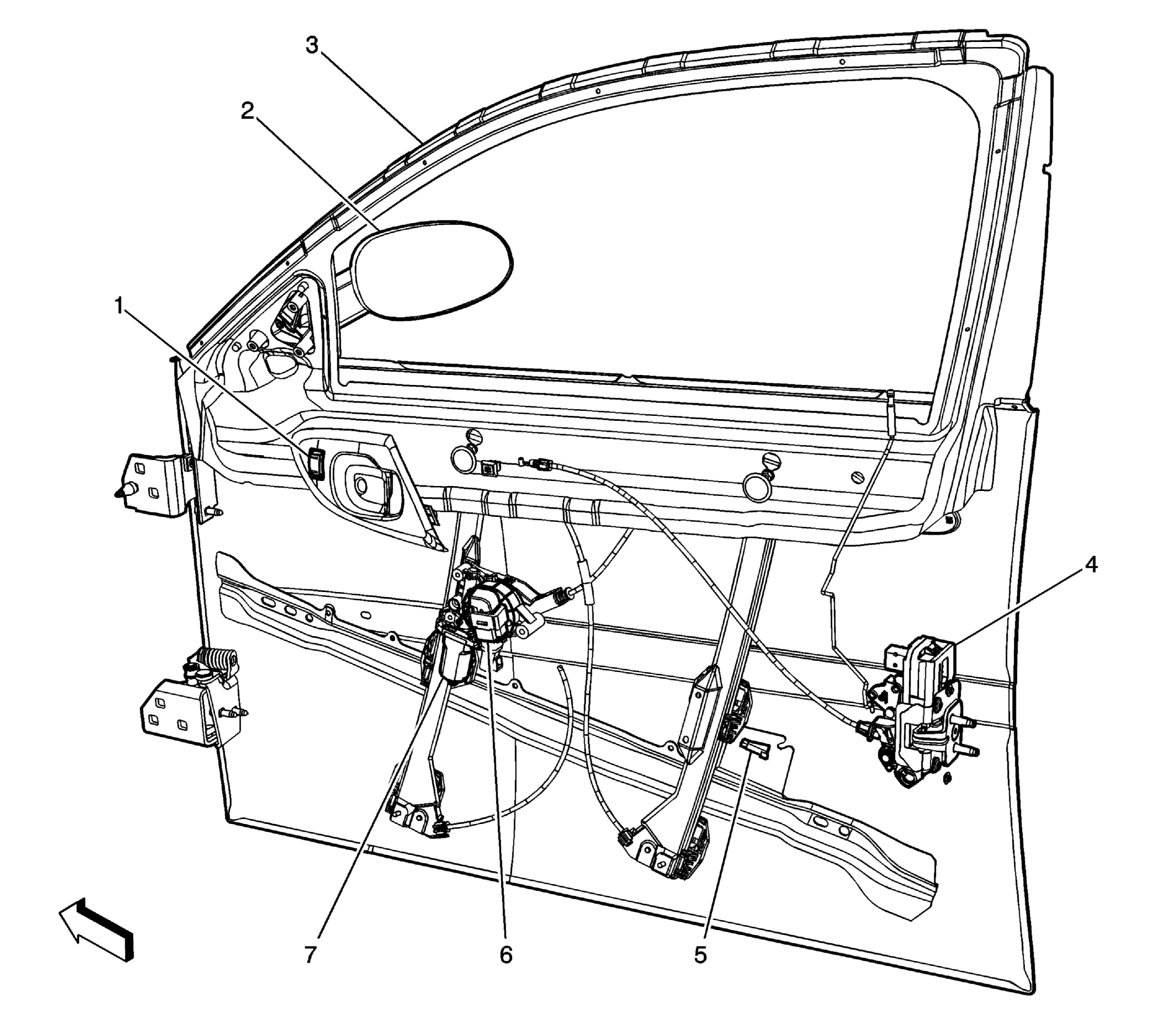

Fig 3: Identifying Passenger Door (Sedan)
GM1507641Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Lock Switch - Front Passenger
2 Outside Rearview Mirror - Passenger
3 Door Frame
4 Door Lock - Front Passenger
5 Inflatable Restraint Side Impact Sensor (SIS) Right (AY1)
6 Window Switch - Front Passenger
7 Window Motor - Front Passenger

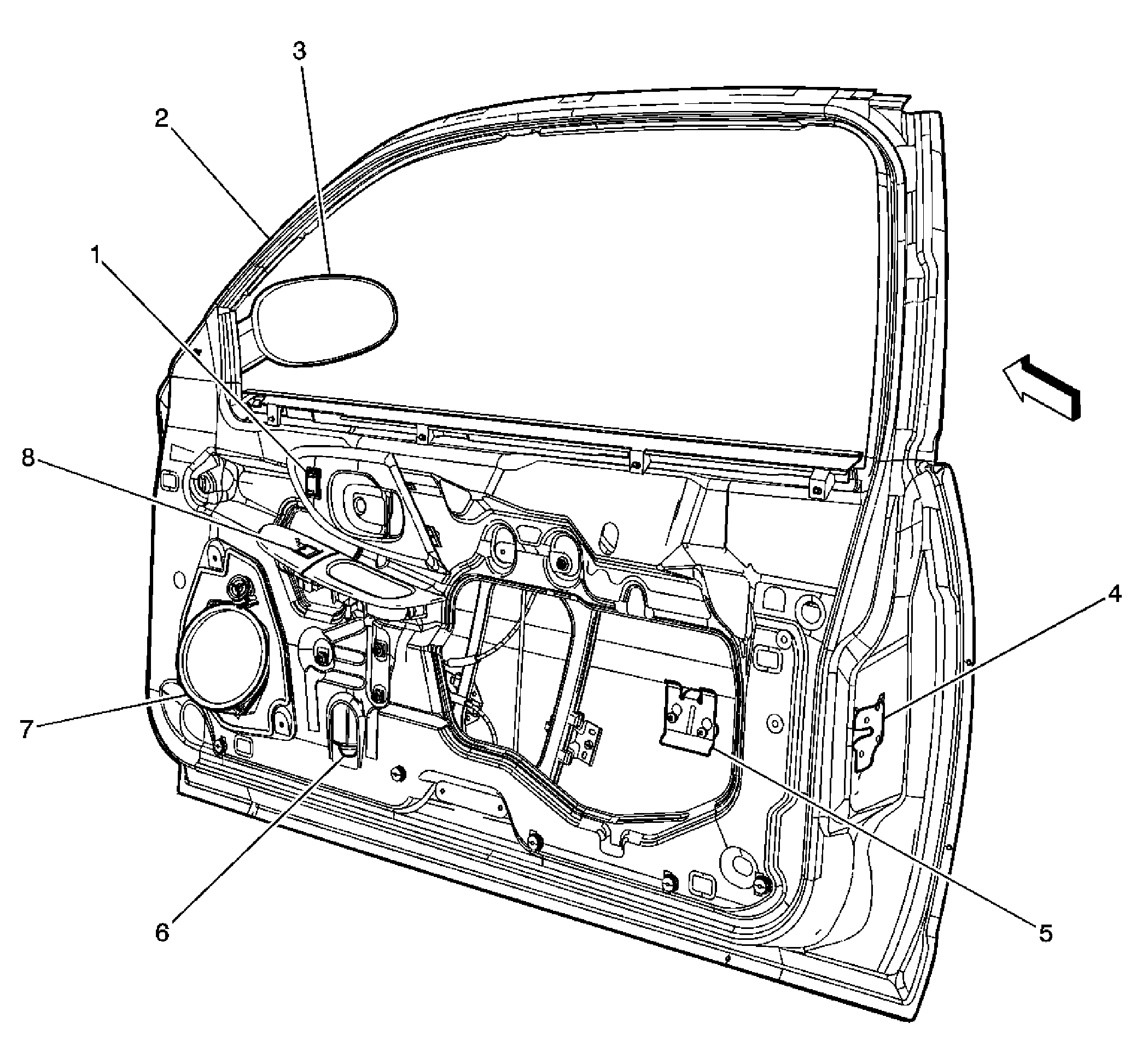

Fig 4: Identifying Right Front Door Components (Coupe)
GM1700151Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Lock Switch - Passenger
2 Door Frame
3 Outside Rearview Mirror - Passenger
4 Door Lock Actuator - Passenger
5 Inflatable Restraint Side Impact Sensor (SIS) Right (AJ7)
6 Window Motor - Front Passenger
7 Speaker - RF Door
8 Window Switch - Passenger

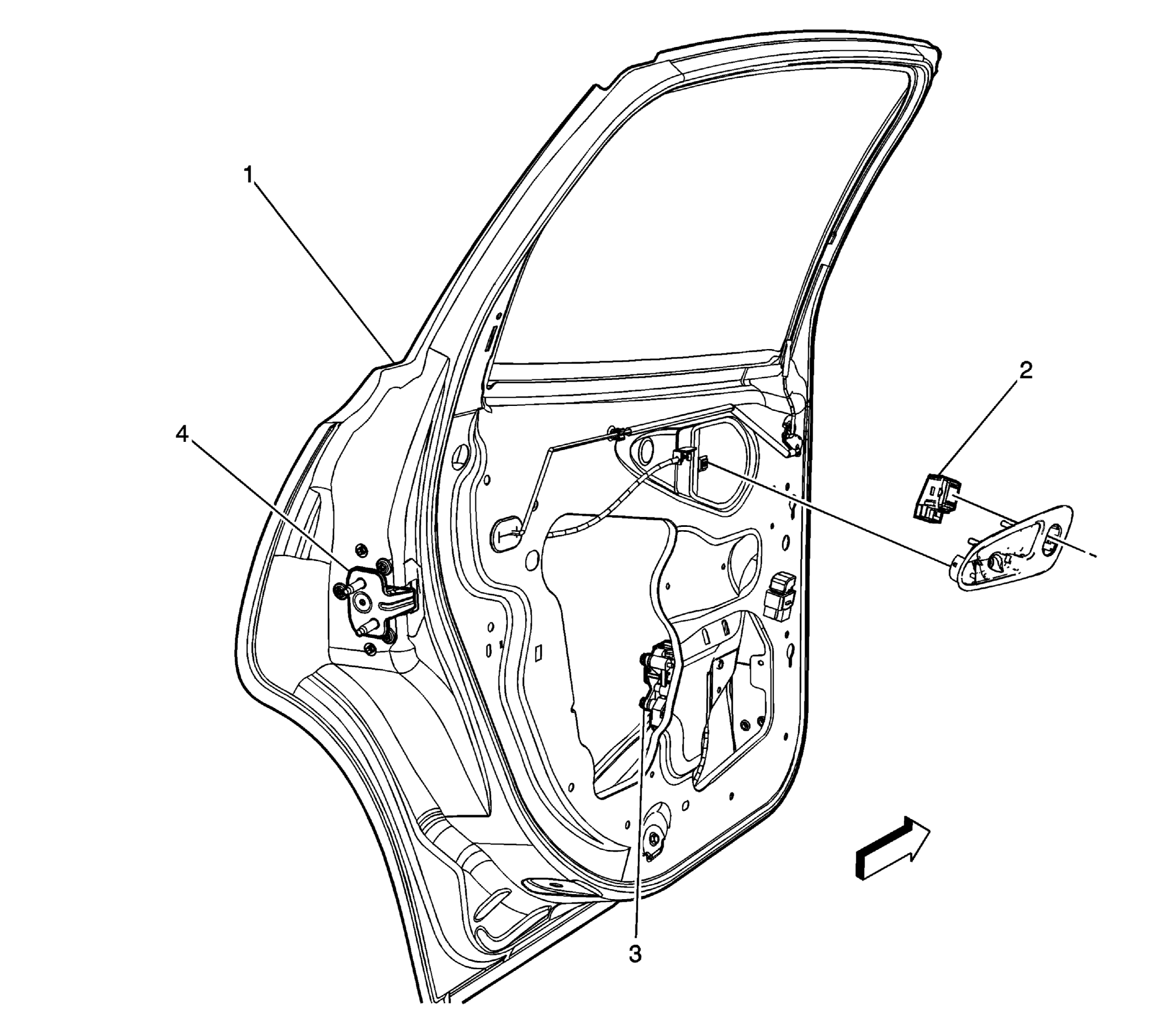

Fig 5: Identifying LR Door - Sedan
GM1707931Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Door Frame
2 Window Switch - LR
3 Window Motor - LR
4 Door Lock - LR

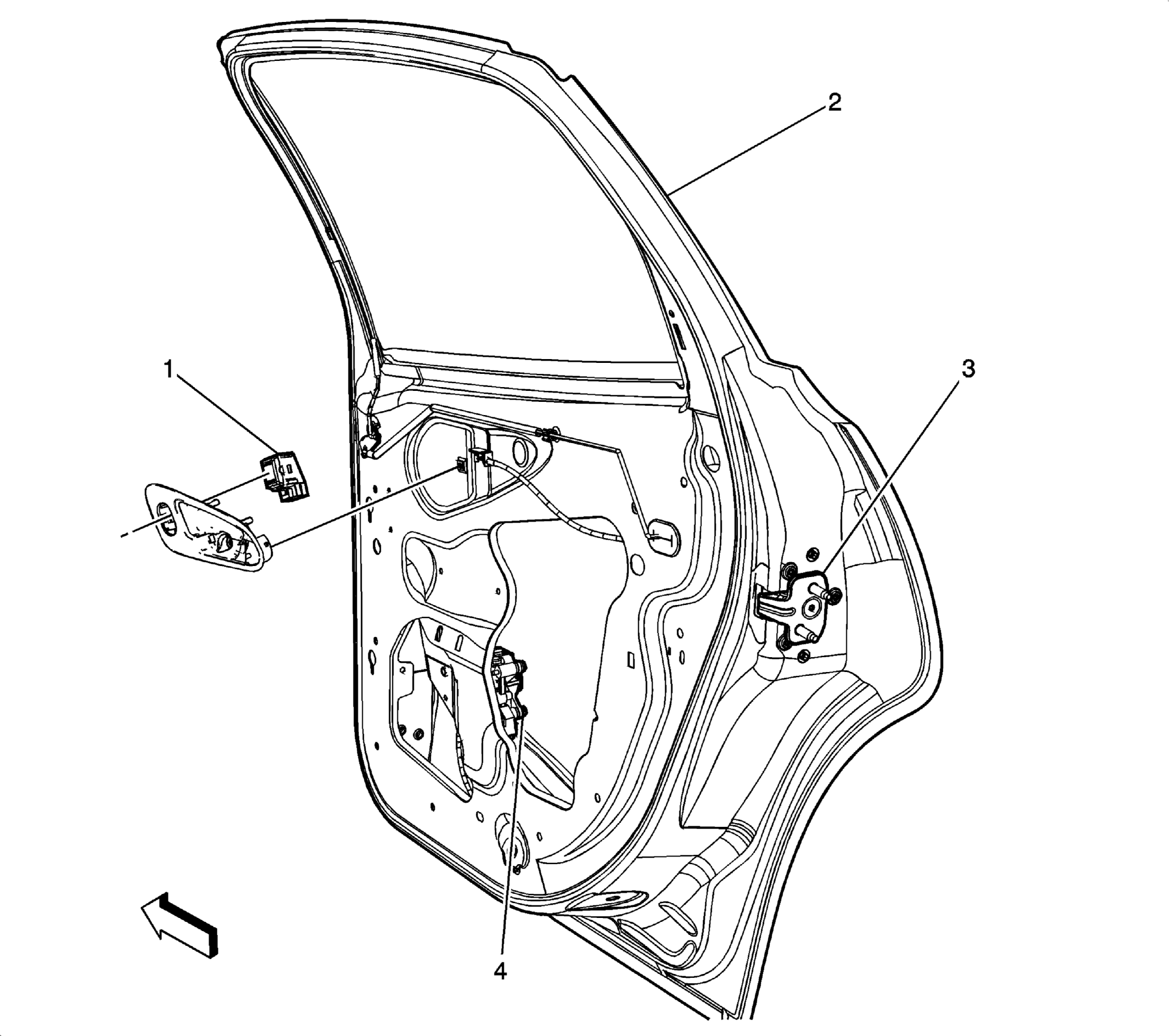

Fig 6: Identifying RR Door - Sedan
GM1707934Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Window Switch - RR
2 Door Frame
3 Door Lock - RR
4 Window Motor - RR

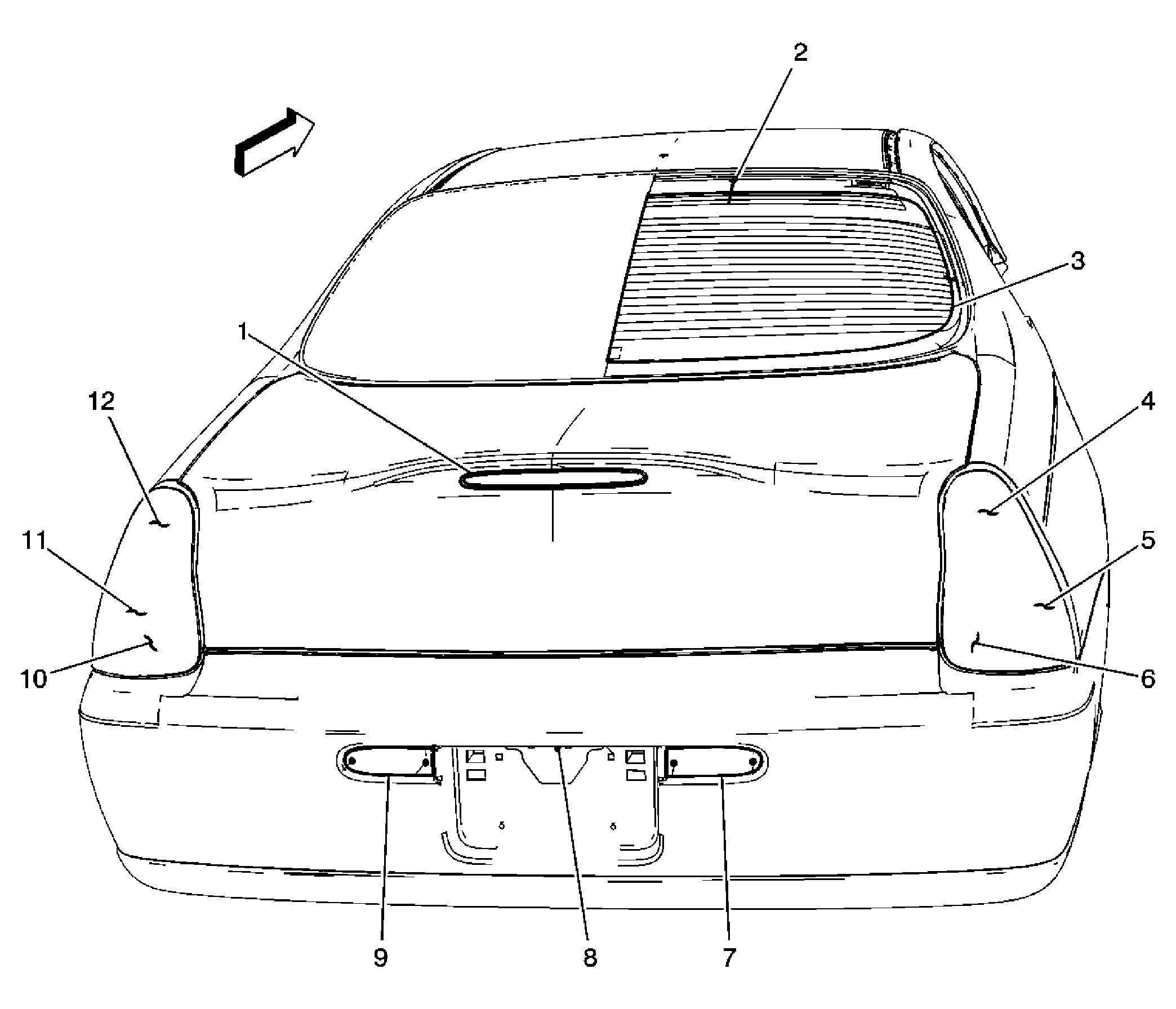

Fig 7: Identifying Rear Of Vehicle (Coupe)
GM1671993Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Center High Mounted Stop Lamp (CHMSL)
2 Radio Rear Window Antenna
3 Rear Window Defogger Grid
4 Tail Lamp - Right
5 Marker Lamp - RR
6 Tail/Stop and Turn Signal Lamp - Left
7 Backup Lamp - Right
8 License Lamp
9 Backup Lamp - Left
10 Tail/Stop and Turn Signal Lamp - Right
11 Marker Lamp - LR
12 Tail Lamp - Left

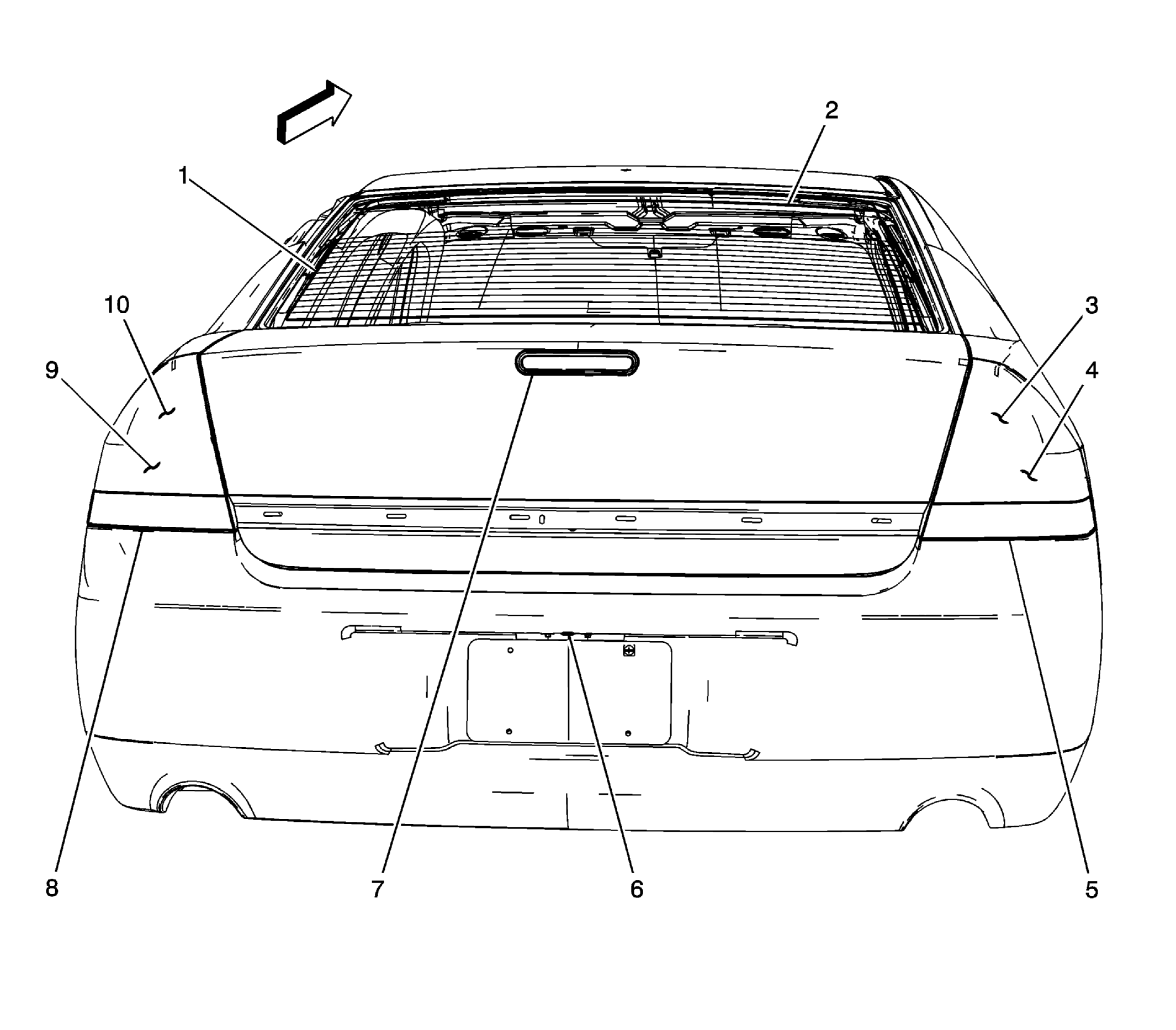

Fig 8: Identifying Rear of the Vehicle (Sedan)
GM1653145Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Rear Window Defogger Grid
2 Radio Rear Window Antenna
3 Tail/Stop and Turn Signal Lamp - Right
4 Tail Lamp - Right
5 Backup Lamp - Right
6 License Lamp
7 Center High Mounted Stop Lamp (CHMSL)
8 Backup Lamp - Left
9 Tail Lamp - Left
10 Tail/Stop and Turn Signal Lamp - Left
