Inflatable Restraint Steering Wheel Module Coil Replacement
Inflatable Restraint Steering Wheel Module Coil Replacement

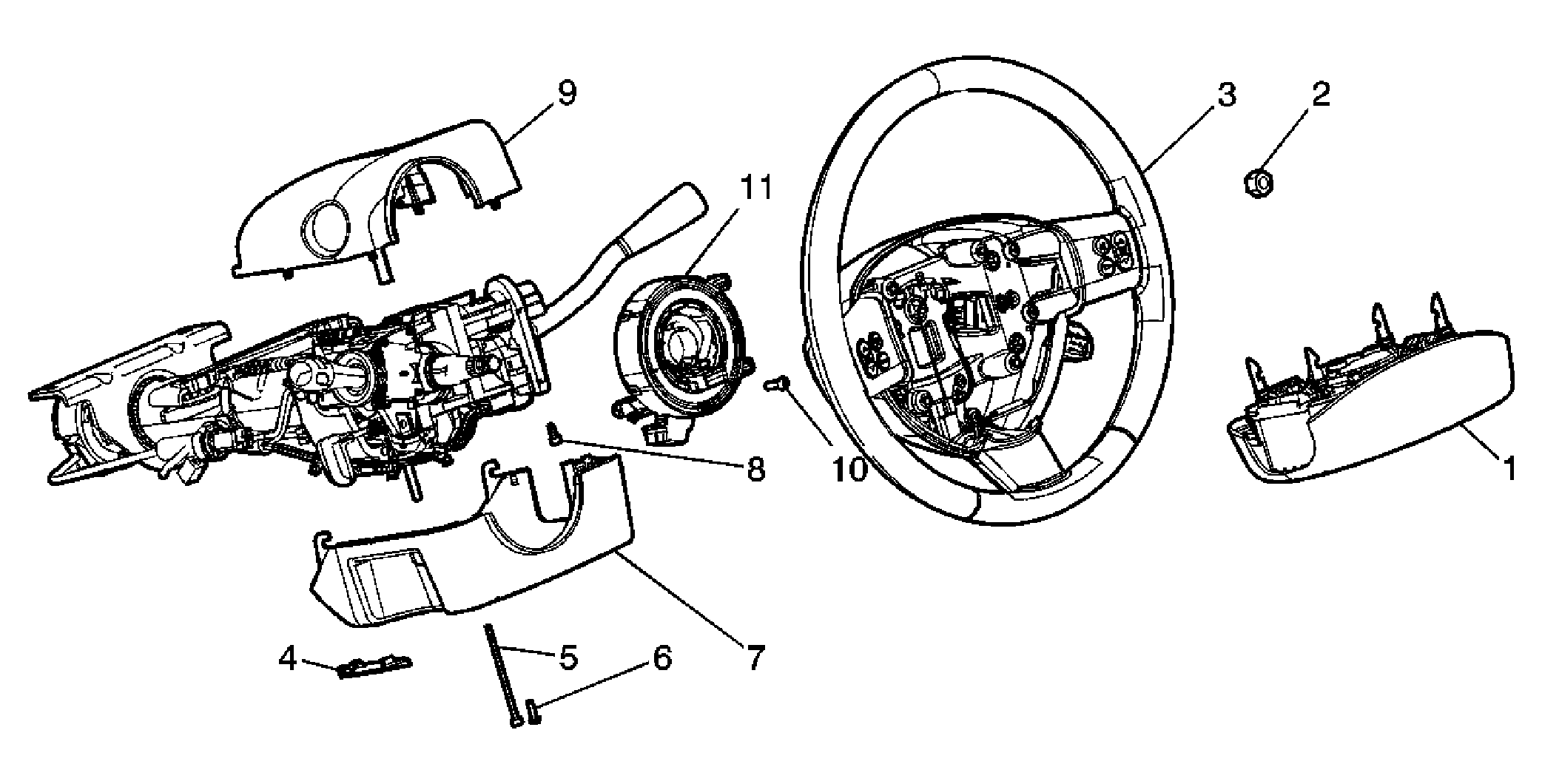

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedures: Disable the supplemental inflatable restraint (SIR) system. Refer to SIR Disabling and Enabling Zone 5 . |
|
| 1 | Module, Steering Wheel Inflatable Restraint Refer to Inflatable Restraint Steering Wheel Module Replacement . |
| 2 | Nut, Steering Wheel Tighten: 40 N.m (30 lb ft) |
| 3 | Wheel, Steering Refer to Steering Wheel Replacement . |
| 4 | Cover, Steering Column Lower Shroud |
| 5 | Bolt, Steering Column Upper Shroud Tighten: 3.5 N.m (31 lb in) |
| 6 | Screw, Steering Column Lower Shroud Tighten: 1.5 N.m (13 lb in) |
| 7 | Shroud, Steering Column Lower Refer to Steering Column Trim Covers Replacement . |
| 8 | Screw, Steering Column Upper Shroud Tighten: 3.5 N.m (31 lb in) |
| 9 | Shroud, Steering Column Upper Refer to Steering Column Trim Covers Replacement . |
| 10 | Screw, Inflatable Restraint Steering Wheel Module Coil Tighten: 2.5 N.m (22 lb in) |
| 11 | Coil, Inflatable Restraint Steering Wheel Module Tip: Center the inflatable restraint steering wheel module coil. Refer to Inflatable Restraint Steering Wheel Module Coil Centering . |
