Seat Back Frame Replacement - Front
Seat Back Frame Replacement - Front

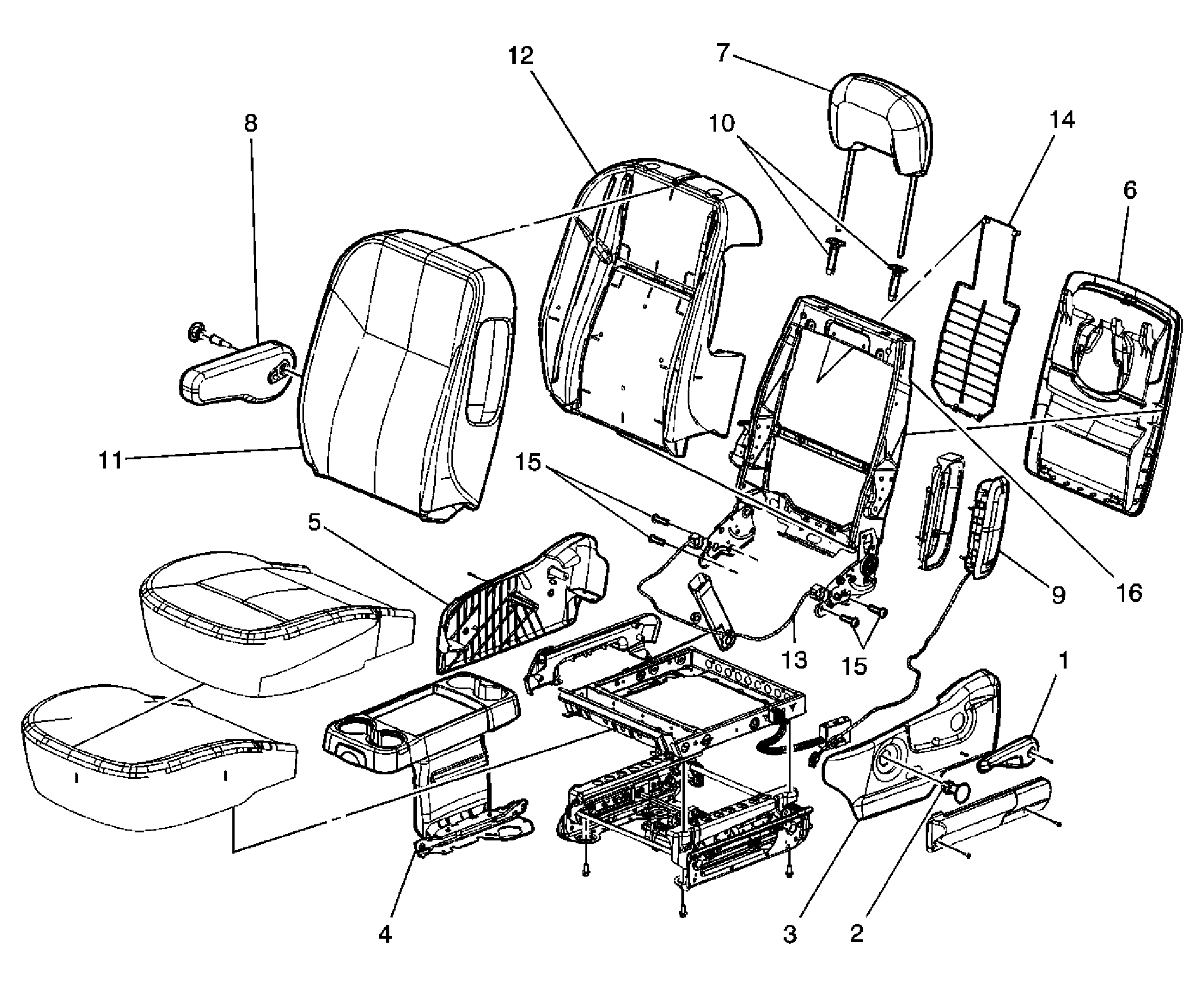

| Callout | Component Name |
|---|---|
|
NOTE:
Refer to Fastener Notice
in Cautions and Notices. Fastener Tightening Specifications:
Refer to Fastener Tightening Specifications .Preliminary Procedure: Remove the front bucket seat. Refer to Seat Replacement - Front Bucket . |
|
| 1 | Handle, Seat Recliner Refer to Seat Back Recliner Handle Replacement - Front . |
| 2 | Plug, Seat Recliner Handle |
| 3 | Cover, Seat Outer Adjuster Refer to Seat Adjuster Track Cover Replacement - Front . |
| 4 | Tray Assembly, Seat Refer to Storage Tray Replacement - Front Seat . |
| 5 | Cover, Seat Outer Adjuster Refer to Seat Adjuster Track Cover Replacement - Front . |
| 6 | Panel Assembly, Seat Back Refer to Seat Back Panel Replacement - Front . |
| 7 | Head Restraint Assembly Refer to Head Restraint Replacement - Front Seat . |
| 8 | Armrest Assembly Refer to Armrest Replacement - Front Seat . |
| 9 | Module Assembly, Inflatable Restraint Refer to Inflatable Restraint Side Impact Module Replacement - Front in SIR. |
| 10 | Guide Assembly, Head Restraint (Qty: 2) |
| 11 | Cover, Seat Back Cushion Refer to Seat Back Cover and Pad Replacement - Front . |
| 12 | Pad, Seat Back Cushion Refer to Seat Back Cover and Pad Replacement - Front . |
| 13 | Cable Assembly, Seat Back Recliner Refer to Seat Back Recliner Cable Replacement - Front . |
| 14 | Support Assembly, Seat Back Cushion |
| 15 | Bolt, Seat Back Recliner (Qty: 4) Tighten: 48 N.m (35 lb ft) |
| 16 | Frame, Seat Back Cushion |
