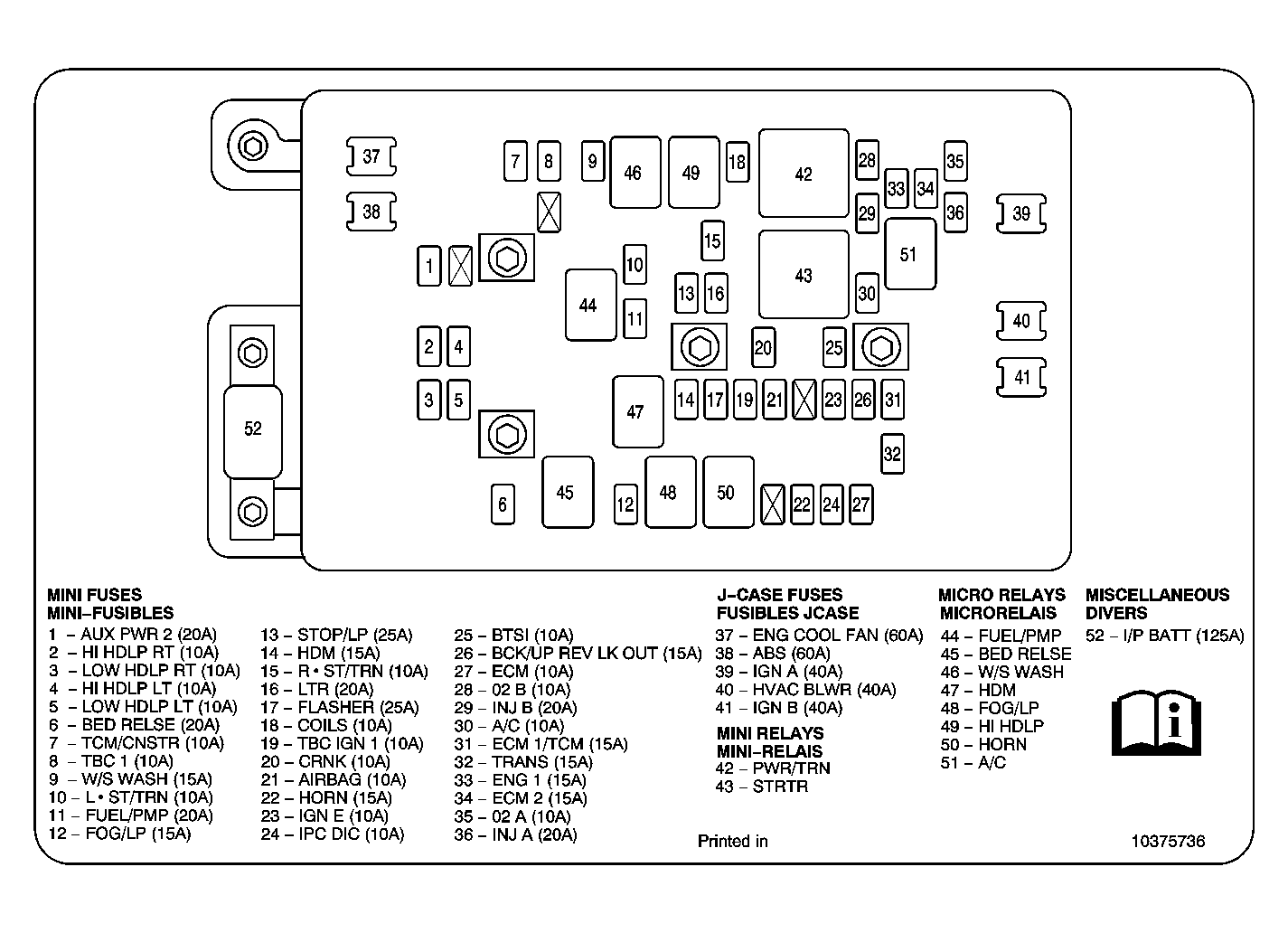

Fuse Block - Underhood, Label
Fuse Block - Underhood, Label Usage
| No. | Device | Rating | Description |
|---|---|---|---|
| 1 | AUX PWR 2 Fuse | 20A | Auxiliary Power Outlet - Rear |
| 2 | HI HDLP RT Fuse | 10A | Right High Beam Headlamp |
| 3 | LOW HDLP RT Fuse | 10A | Right Low Beam Headlamp - Daytime Running Lamp |
| 4 | HI HDLP LT Fuse | 10A | Left High Beam Headlamp |
| 5 | LOW HDLP LT Fuse | 10A | Left Low Beam Headlamp - Daytime Running Lamp |
| 6 | BED RELSE Fuse | 20A | BED RELSE Relay |
| 7 | TCM/CNSTR Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid, Transmission Control Module (TCM) (M32) |
| 8 | TBC 1 Fuse | 10A | Body Control Module (BCM) |
| 9 | W/S WASH Fuse | 15A | W/S WASH Relay |
| 10 | L-ST/TRN Fuse | 10A | Tail/Stop and Turn Signal Lamp - Left, Trailer Tow Feed |
| 11 | FUEL/PMP Fuse | 20A | FUEL/PMP Relay |
| 12 | FOG/LP Fuse | 15A | FOG LP Relay |
| 13 | STOP/LP Fuse | 25A | Turn Signal/Hazard Flasher Module, VEH CHMSL Fuse |
| 14 | HDM Fuse | 15A | Low Beam Headlamps |
| 15 | R-ST/TRN Fuse | 10A | Tail/Stop and Turn Signal Lamp - Right, Trailer Tow Feed |
| 16 | LTR Fuse | 20A | Data Link Connector (DLC), Cigar Lighter |
| 17 | FLASHER Fuse | 25A | Turn Signal/Hazard Flasher Module |
| 18 | COILS Fuse | 10A | HI HDLP Relay |
| 19 | TBC IGN 1 Fuse | 10A | Body Control Module (BCM) |
| 20 | CRNK Fuse | 10A | Powertrain Control Module (PCM) |
| 21 | AIRBAG Fuse | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM), Inflatable Restraint I/P Module Disable Switch |
| 22 | HORN Fuse | 15A | HORN Relay |
| 23 | IGN E Fuse | 10A | Cooling Fan 1 Relay, Cooling Fan 2 Relay, Park/Neutral Position (PNP) Switch (M32), Inside Rear View Mirror (DF4), Stop Lamp Switch, Instrument Panel Cluster (IPC), Turn Signal/Multifunction Switch, Auxiliary Gage, Clutch Start Switch (M12), Clutch Pedal Position (CPP) Switch (M12) |
| 24 | IPC DIC Fuse | 10A | Instrument Panel Cluster (IPC) |
| 25 | BTSI Fuse | 10A | Stop Lamp Switch, Automatic Transmission Shift Lock Actuator |
| 26 | BCK/UP REV LK OUT Fuse | 15A | Park/Neutral Position (PNP) Switch |
| 27 | ECM Fuse | 10A | Engine Control Module (ECM) |
| 28 | O2B Fuse | 10A | HO2S2, Bank 1 and Bank 2 |
| 29 | INJ B Fuse | 20A | Right Bank Ignition Coils and Fuel Injectors |
| 30 | A/C Fuse | 10A | Air Conditioning (A/C) Relay |
| 31 | ECM 1/TCM Fuse | 15A | Engine Control Module (ECM), Transmission Control Module (TCM) (M32) |
| 32 | TRANS Fuse | 15A | Automatic Transmission |
| 33 | ENG 1 Fuse | 15A | Evaporative Emissions (EVAP) Canister Purge Solenoid, Intake Air Temperature (IAT)/Mass Air Flow (MAF) Sensor |
| 34 | ECM 2 Fuse | 15A | Engine Control Module (ECM) |
| 35 | O2A Fuse | 10A | HO2S1, Bank 1 and Bank 2 |
| 36 | INJ A Fuse | 20A | Left Bank Ignition Coils and Fuel Injectors |
| 37 | ENG COOL FAN Fuse | 60A | Cooling Fan 1 Relay, Cooling Fan 2 Relay |
| 38 | ABS Fuse | 60A | Electronic Brake Control Module (EBCM) |
| 39 | IGN A Fuse | 40A | Starter Relay, Ignition Switch |
| 40 | HVAC BLWR Fuse | 40A | Blower Motor |
| 41 | IGN B Fuse | 40A | Ignition Switch |
| 42 | PWR/TRN Relay | - | INJ A Fuse, INJ B Fuse, O2A Fuse, O2B Fuse, ENG 1 Fuse, and ECM2 Fuse |
| 43 | STRTR Relay | - | Starter Solenoid |
| 44 | FUEL/PMP Relay | - | Fuel Pump |
| 45 | BED RELSE Relay | - | Rear Compartment Lid Release Switch Exterior |
| 46 | W/S WASH Relay | - | Windshield Washer Fluid Pump |
| 47 | HDM Relay | - | Body Control Module (BCM) |
| 48 | FOG/LP Relay | - | Front Fog Lamps |
| 49 | HI HDLP Relay | - | Body Control Module (BCM) |
| 50 | HORN Relay | - | Horns |
| 51 | A/C Relay | - | A/C Compressor Clutch, Engine Control Module (ECM) |
| 52 | I/P BATT Fuse | 125A | Fuse Block - Rear |
