Manual Transmission Component Views

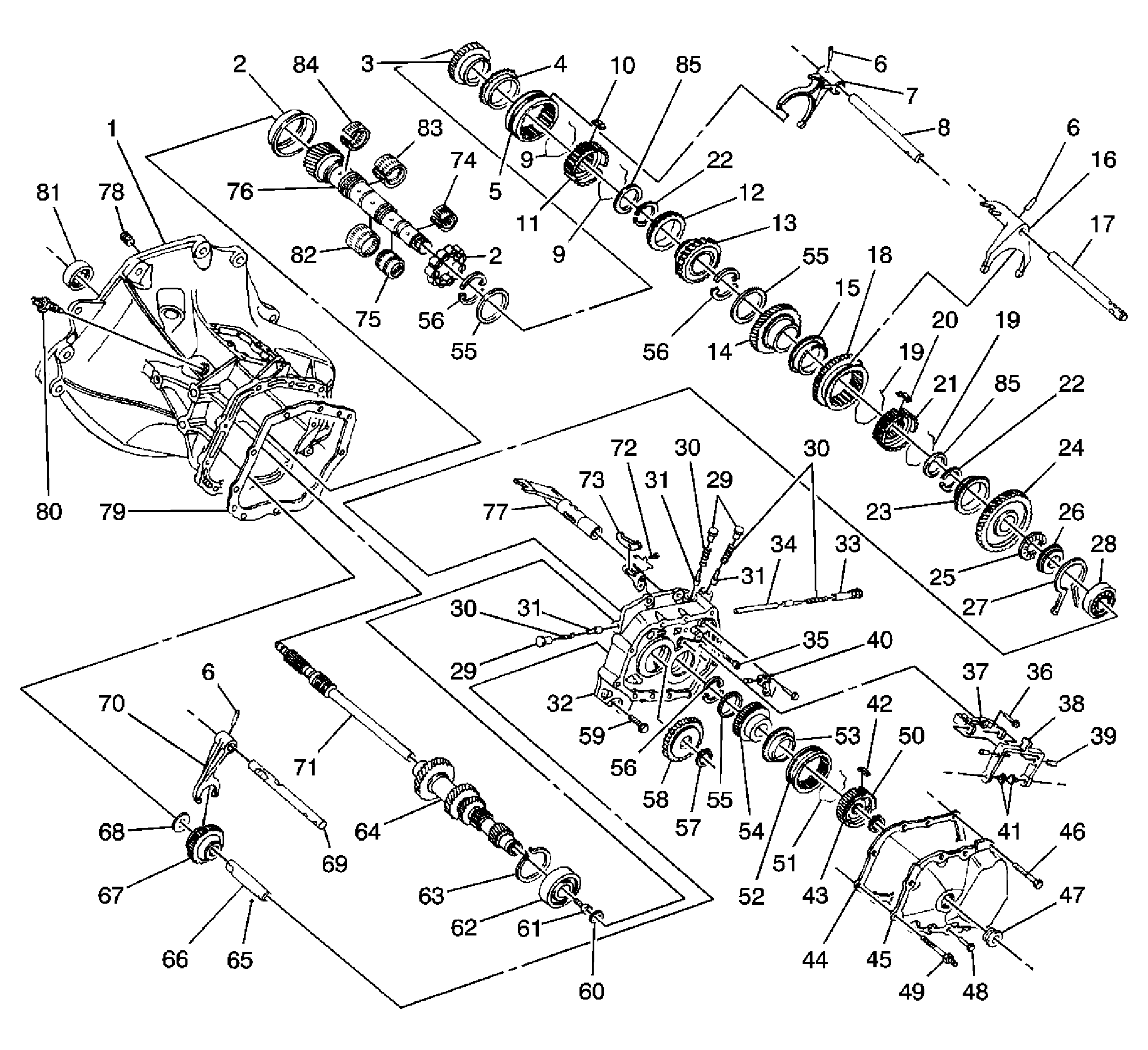

| Callout | Component Name |
|---|---|
| 1 | Case |
| 2 | Mainshaft Bearing Outer Race |
| 3 | 4th Gear |
| 4 | Synchronizer Ring |
| 5 | Synchronizer Sleeve |
| 6 | Pin |
| 7 | 3rd-4th Gearshift Fork |
| 8 | 3rd-4th Gearshift Shaft |
| 9 | Spring |
| 10 | Key |
| 11 | 3rd-4th Synchronizer Gear |
| 12 | Synchronizer Ring |
| 13 | 3rd Gear |
| 14 | 2nd Gear |
| 15 | Synchronizer Ring |
| 16 | 1st-2nd Gearshift Fork |
| 17 | 1st-2nd Gearshift Rod |
| 18 | Synchronizer Sleeve |
| 19 | Synchronizer Spring |
| 20 | Key |
| 21 | Synchronizer Gear |
| 22 | Snap Ring |
| 23 | Synchronizer |
| 24 | 1st Gear |
| 25 | Thrust Needle Bearing |
| 26 | Mainshaft Disk |
| 27 | Snap Ring |
| 28 | Mainshaft Bearing |
| 29 | Shift Rod Plug (21.5 mm) |
| 30 | Spring |
| 31 | Shift Rod Lock Pin |
| 32 | Bearing Plate |
| 33 | Shift Rod Plug (50.4 mm) |
| 34 | Detent Rod Bolt |
| 35 | Bolt |
| 36 | Bolt |
| 37 | Support |
| 38 | 5th Gearshift Fork |
| 39 | Pin |
| 40 | Bridge-Strain Bolt |
| 41 | Shoe |
| 42 | Key |
| 43 | Snap Ring |
| 44 | Gasket |
| 45 | Cover |
| 46 | Bolt |
| 47 | Plug |
| 48 | Bolt |
| 49 | Screw |
| 50 | Synchronizer Gear |
| 51 | Spring |
| 52 | Synchronizer Sleeve |
| 53 | Synchronizer Blocking Ring |
| 54 | Mainshaft Driven 5th Gear |
| 55 | Retaining Ring |
| 56 | Thrust Washer |
| 57 | Circlip |
| 58 | Input Drive 5th Gear |
| 59 | Bolt |
| 60 | Cluster Gear Snap Ring |
| 61 | Screw |
| 62 | Input Shaft Bearing |
| 63 | Ring |
| 64 | Input Shaft Cluster Gear |
| 65 | Ball |
| 66 | Reverse Idler Gear Shaft |
| 67 | Reverse Idler Gear |
| 68 | Washer |
| 69 | Reverse Gear Rod |
| 70 | Reverse Gearshift Fork |
| 71 | Input Shaft |
| 72 | Bolt |
| 73 | 5th Gear Pawl |
| 74 | 5th Gear Needle Bearing |
| 75 | 1st Gear Needle Bearing |
| 76 | Main Shaft |
| 77 | 5th Gearshift Lever |
| 78 | Hex Plug |
| 79 | Bearing Plate Gasket |
| 80 | Backup Lamp Switch |
| 81 | Input Shaft Bearing |
| 82 | 2nd Gear Needle Bearing |
| 83 | 3rd Gear Needle Bearing |
| 84 | 4th Gear Needle Bearing |
| 85 | Retaining Ring |

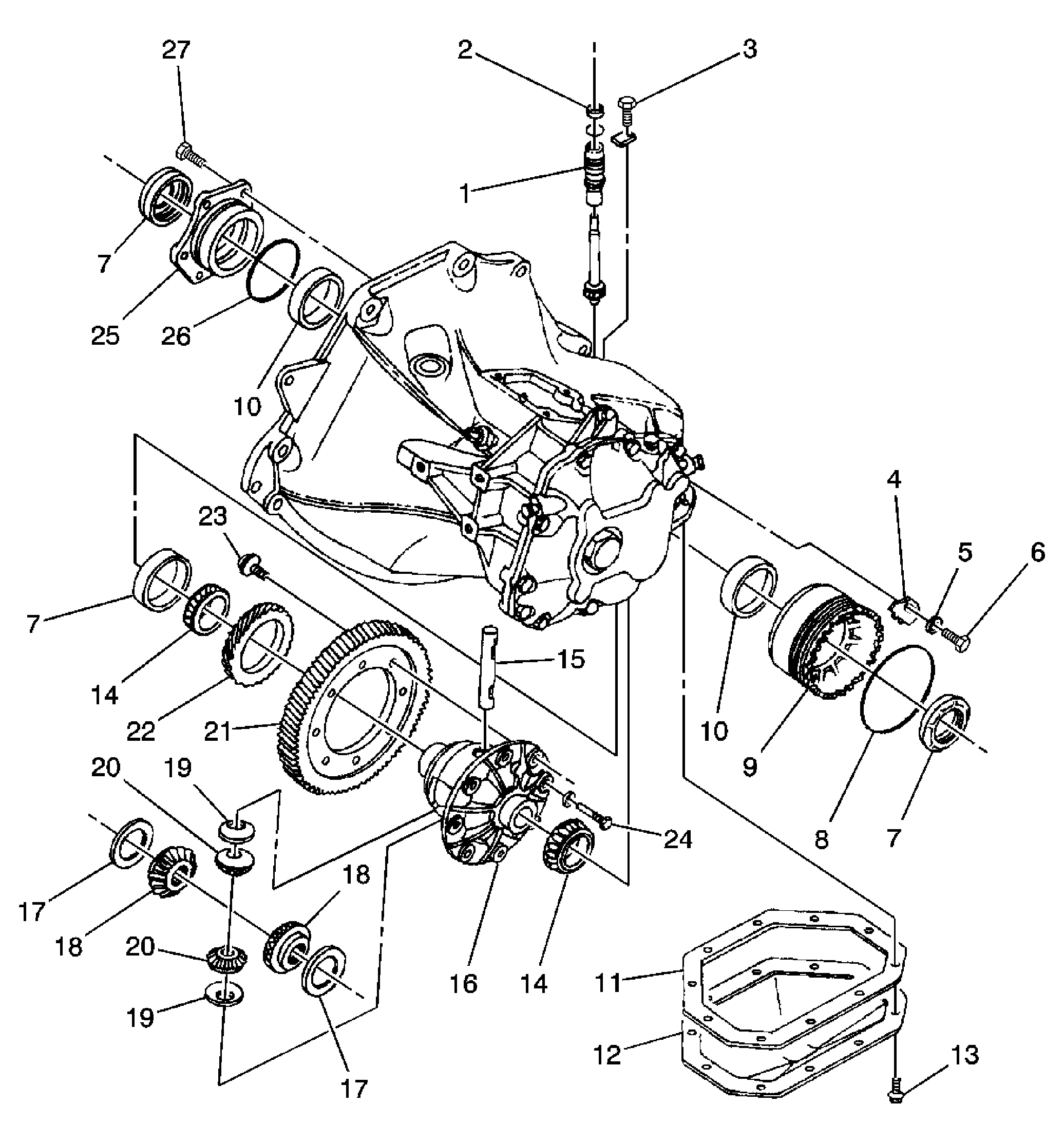

| Callout | Component Name |
|---|---|
| 1 | Speedometer-Driven Gear (Vehicle Speed Sensor (VSS)) |
| 2 | Seal |
| 3 | Hex Bolt |
| 4 | Plate-Lock |
| 5 | Washer |
| 6 | Bolt |
| 7 | Seal |
| 8 | O-Ring |
| 9 | Bearing Adjusting Ring |
| 10 | Side Bearing Race |
| 11 | Differential Cover Gasket |
| 12 | Differential Cover |
| 13 | Bolt |
| 14 | Differential Bearing |
| 15 | Differential Gear Shaft |
| 16 | Differential Housing |
| 17 | Thrust Washer |
| 18 | Side Bevel Gear |
| 19 | Washer |
| 20 | Pinion Bevel Gear |
| 21 | Ring Gear |
| 22 | Speedometer Drive Gear |
| 23 | Bolt |
| 24 | Differential Gear Shaft Lock Pin |
| 25 | Flange Bearing |
| 26 | O-Ring |
| 27 | Retainer Bolt |

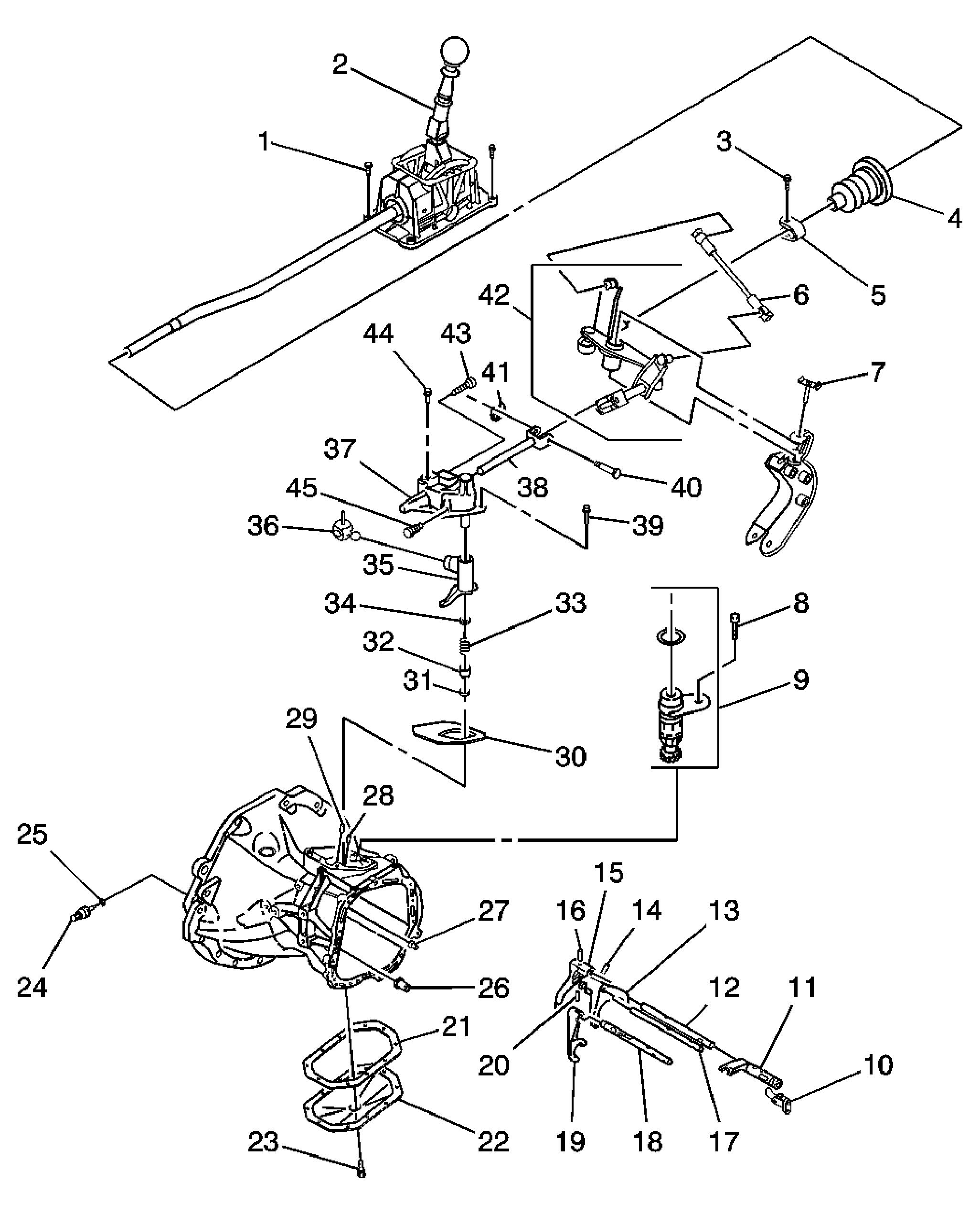

| Callout | Component Name |
|---|---|
| 1 | Bolt |
| 2 | Gear Shift Control |
| 3 | Bolt |
| 4 | Gear Shift Tube Bellows |
| 5 | Clamp |
| 6 | Gear Shift Control Mode |
| 7 | Bolt |
| 8 | Bolt |
| 9 | Speedometer Driven Gear - Vehicle Speed Sensor (VSS) |
| 10 | Gear Shift Rod Pawl |
| 11 | 5th Speed Engaging Piece |
| 12 | 3rd & 4th Gear Shift Rod |
| 13 | 1st & 2nd Gear Shift Fork |
| 14 | Pin |
| 15 | 3rd & 4th Gear Shift Fork |
| 16 | Pin |
| 17 | 1st & 2nd Gear Shift Rod |
| 18 | Reverse Gear Shift Rod |
| 19 | Reverse Gear Shift Fork |
| 20 | Pin |
| 21 | Differential Gear Cover Gasket |
| 22 | Differential Gear Cover |
| 23 | Screw |
| 24 | Backup Lamp Switch |
| 25 | O-Ring |
| 26 | Bush |
| 27 | Sleeve |
| 28 | Pin |
| 29 | Pin |
| 30 | Gear Shift Cover Gasket |
| 31 | Retaining Ring |
| 32 | Bush |
| 33 | Compression Spring |
| 34 | Plate |
| 35 | Gear Shift Inter Lever |
| 36 | Shift Finger |
| 37 | Gear Shift Lever Cover |
| 38 | Gear Shift Rod |
| 39 | Bolt |
| 40 | Pin |
| 41 | Clip |
| 42 | Gear Shift Guide Control |
| 43 | Plug |
| 44 | Plug |
| 45 | Pin |
