Chevy Express G3500, Van Passenger Extended
>>
Repair and Diagnosis
>>
Quick Lookups
>>
Electrical Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

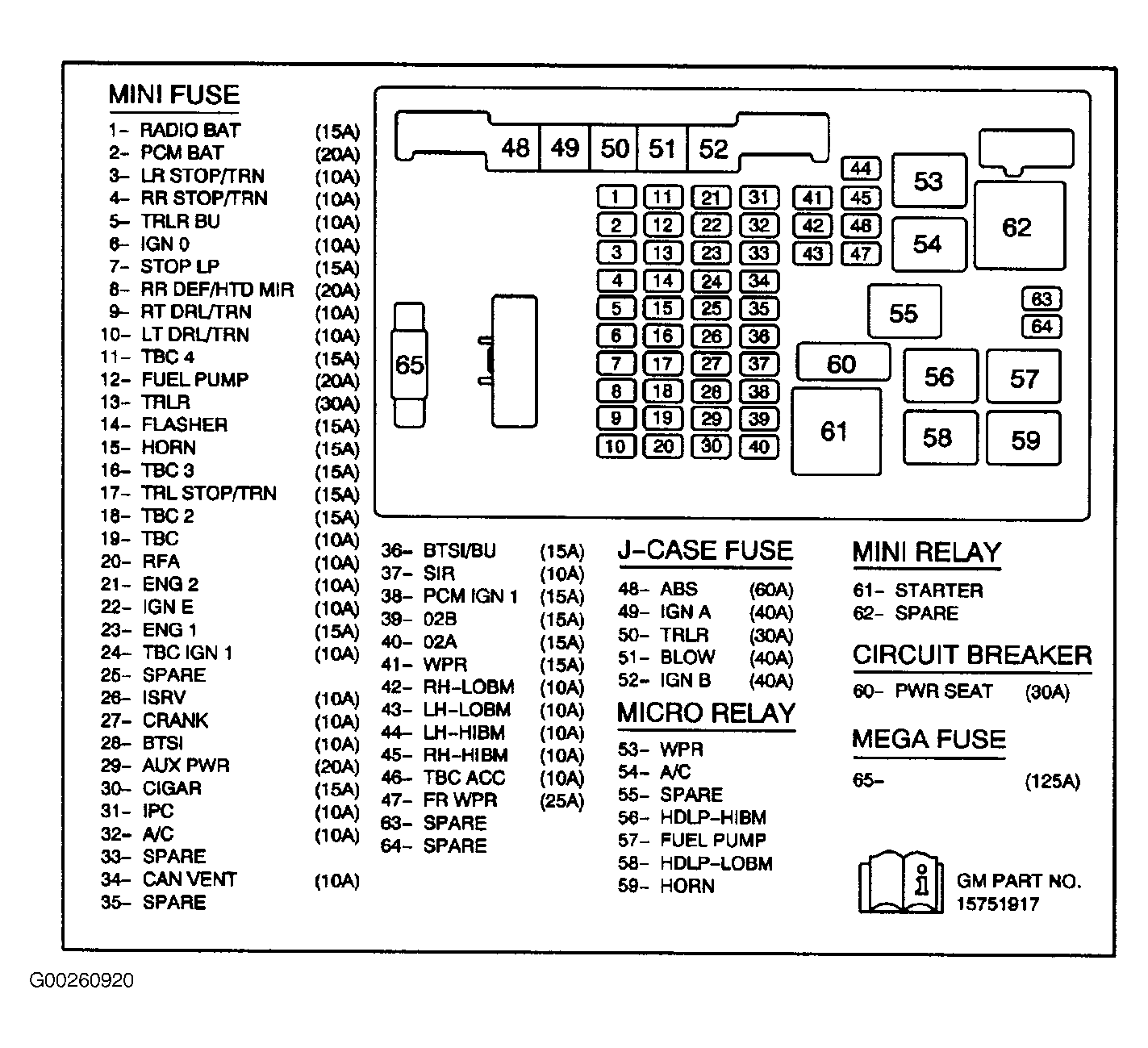

Fig 1: Fuse Block - Underhood
Courtesy of GENERAL MOTORS CORP.

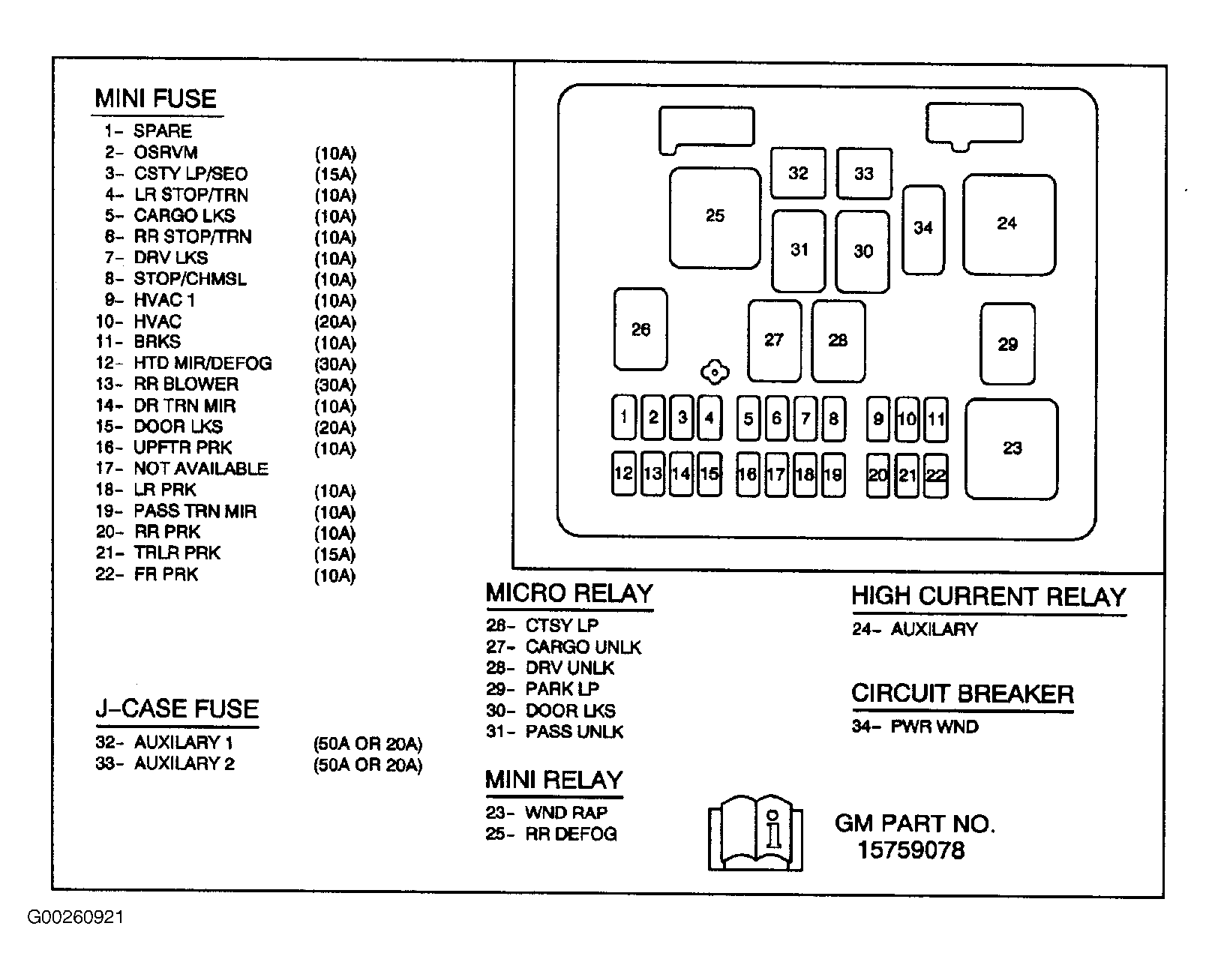

Fig 2: Fuse Block - Body
Courtesy of GENERAL MOTORS CORP.

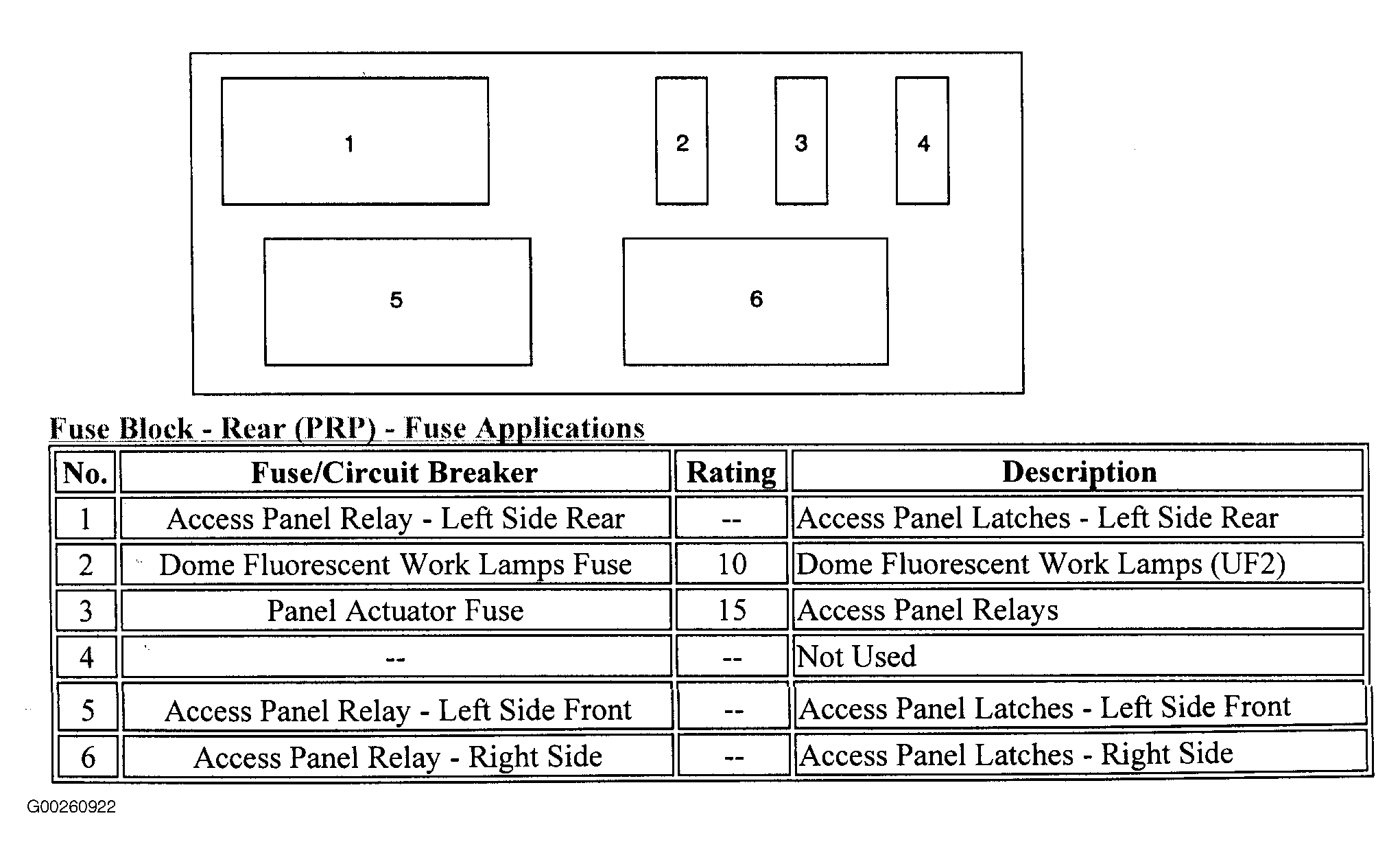

Fig 3: Fuse Block - Rear
Courtesy of GENERAL MOTORS CORP.

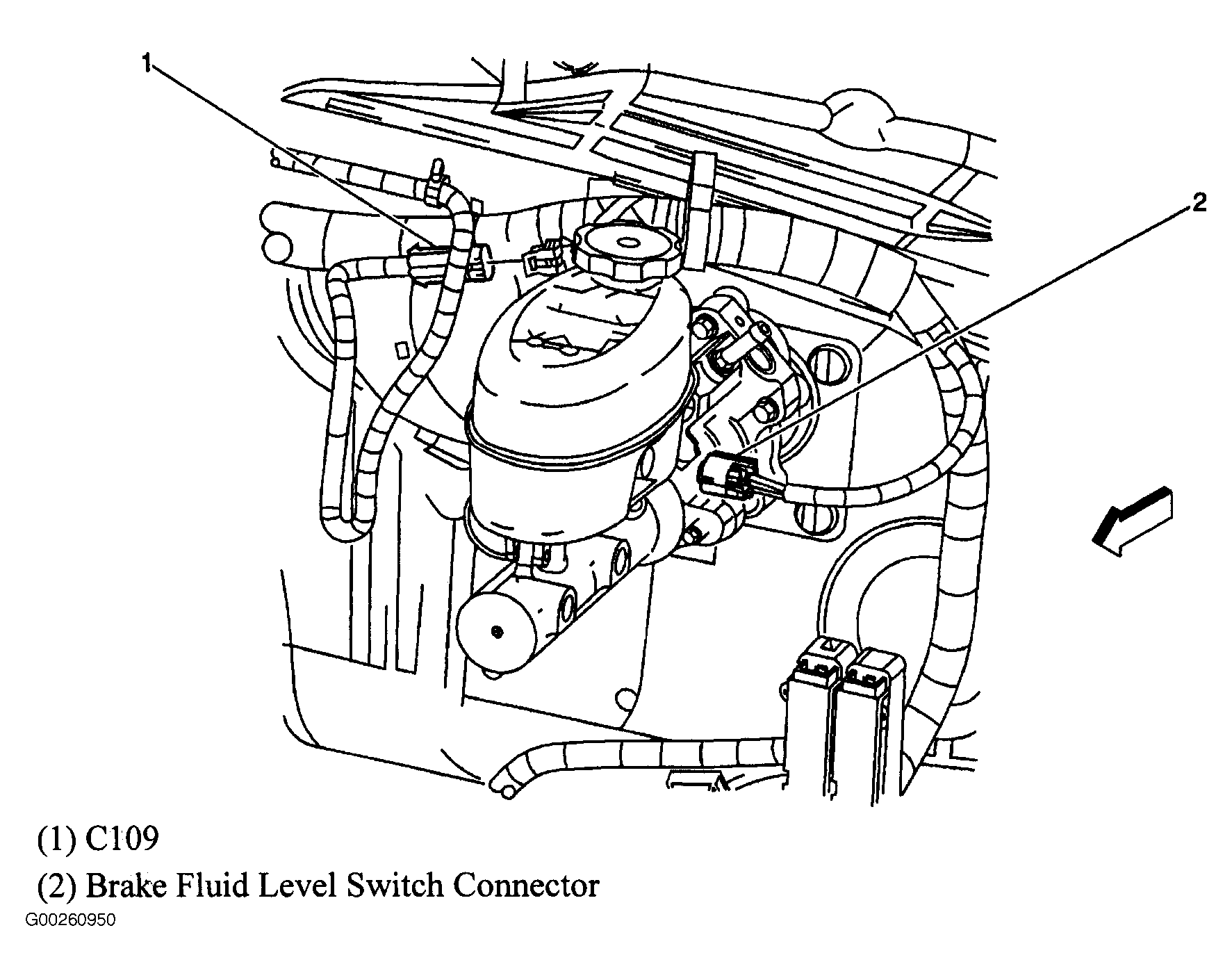

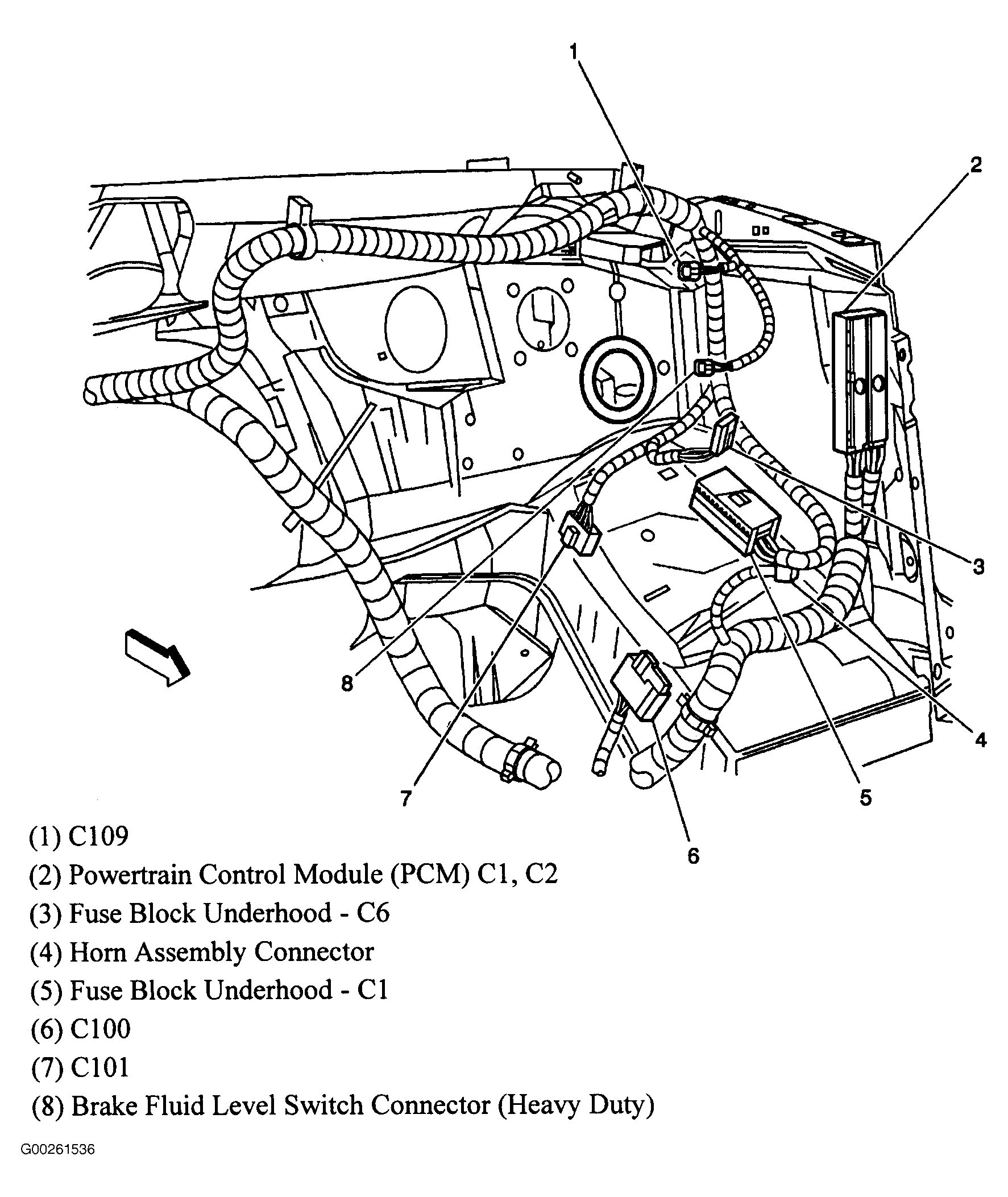

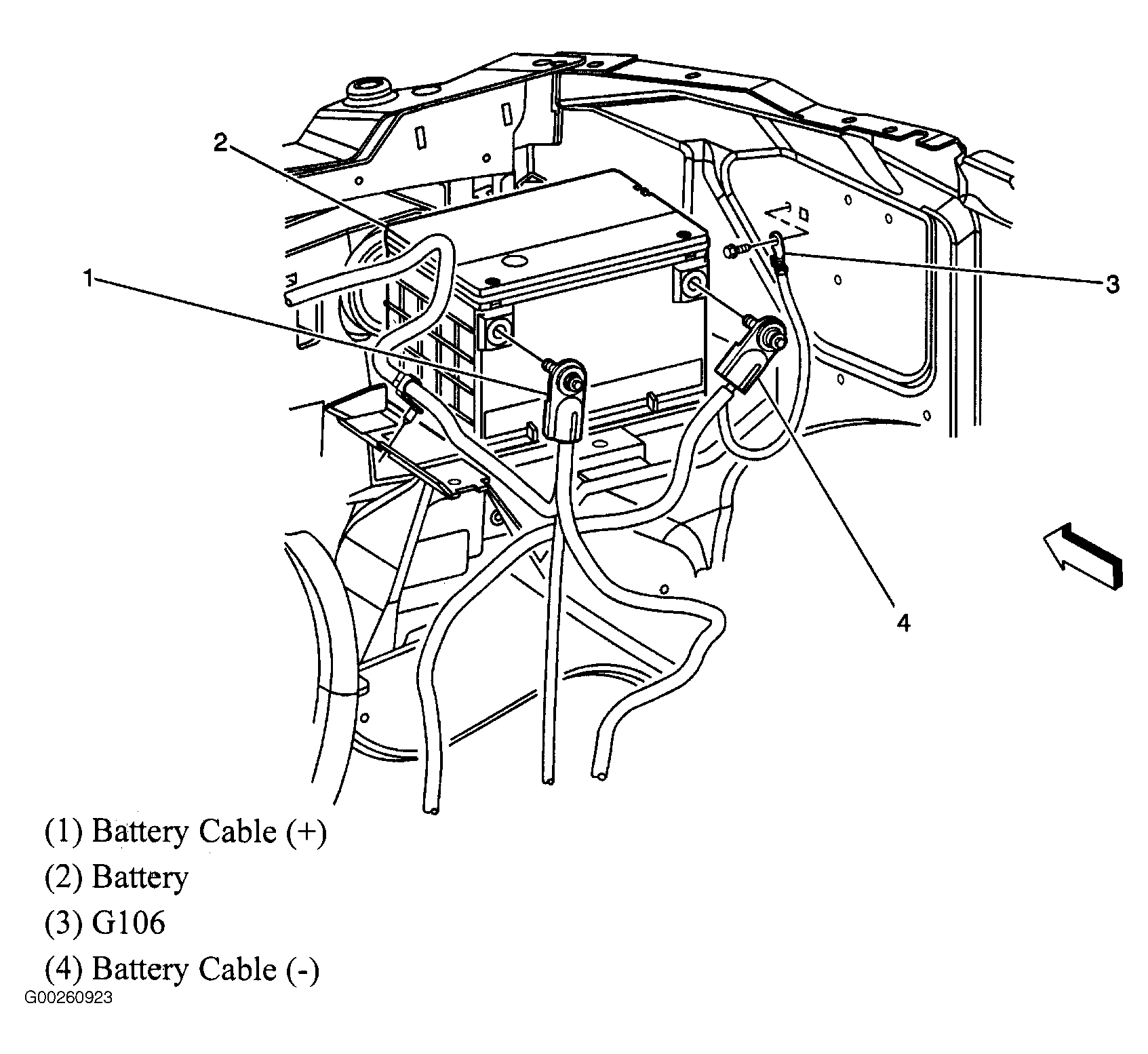

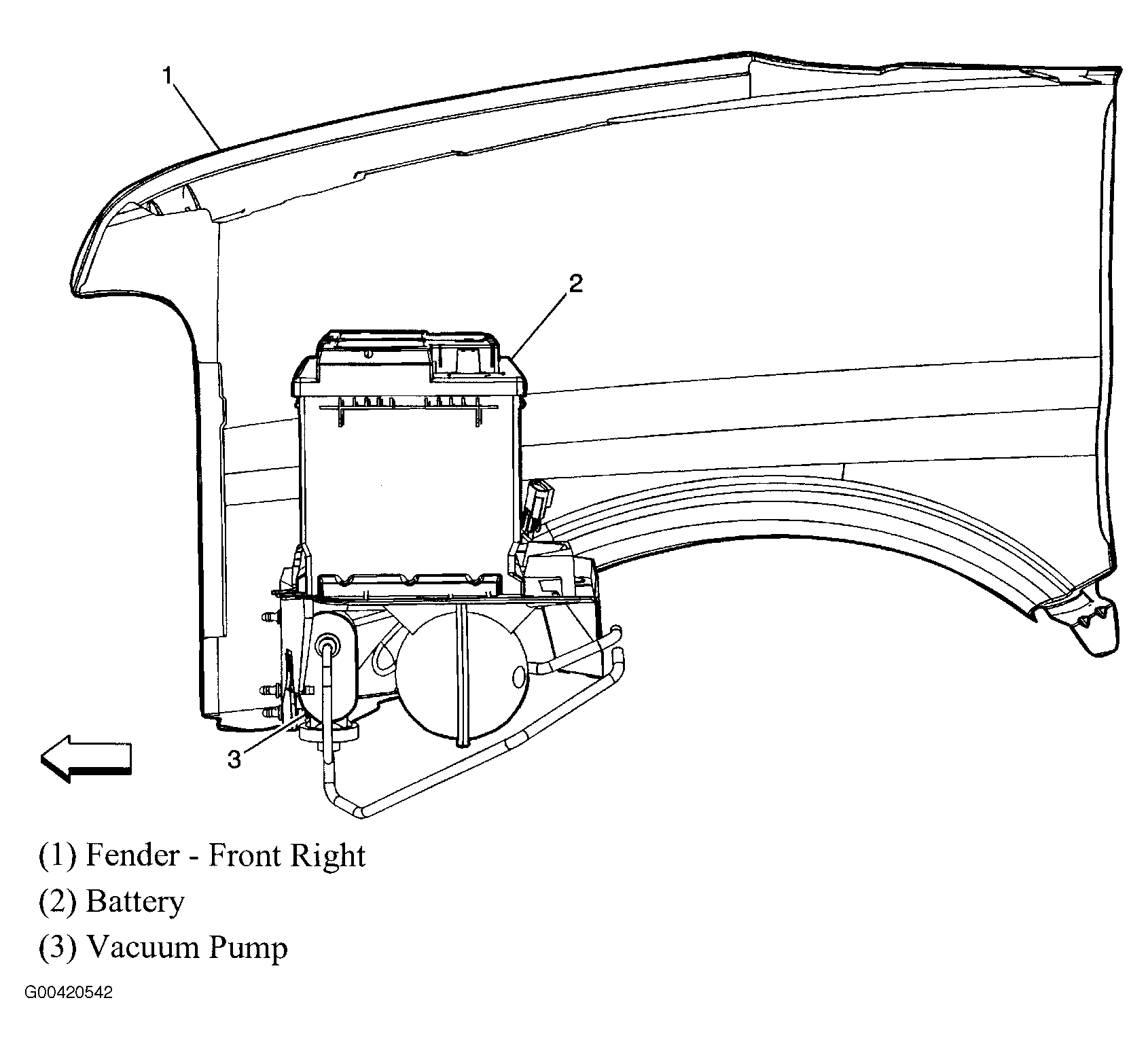

Fig 4: Right Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 5: Left Side Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 6: Under Driver Seat
Courtesy of GENERAL MOTORS CORP.

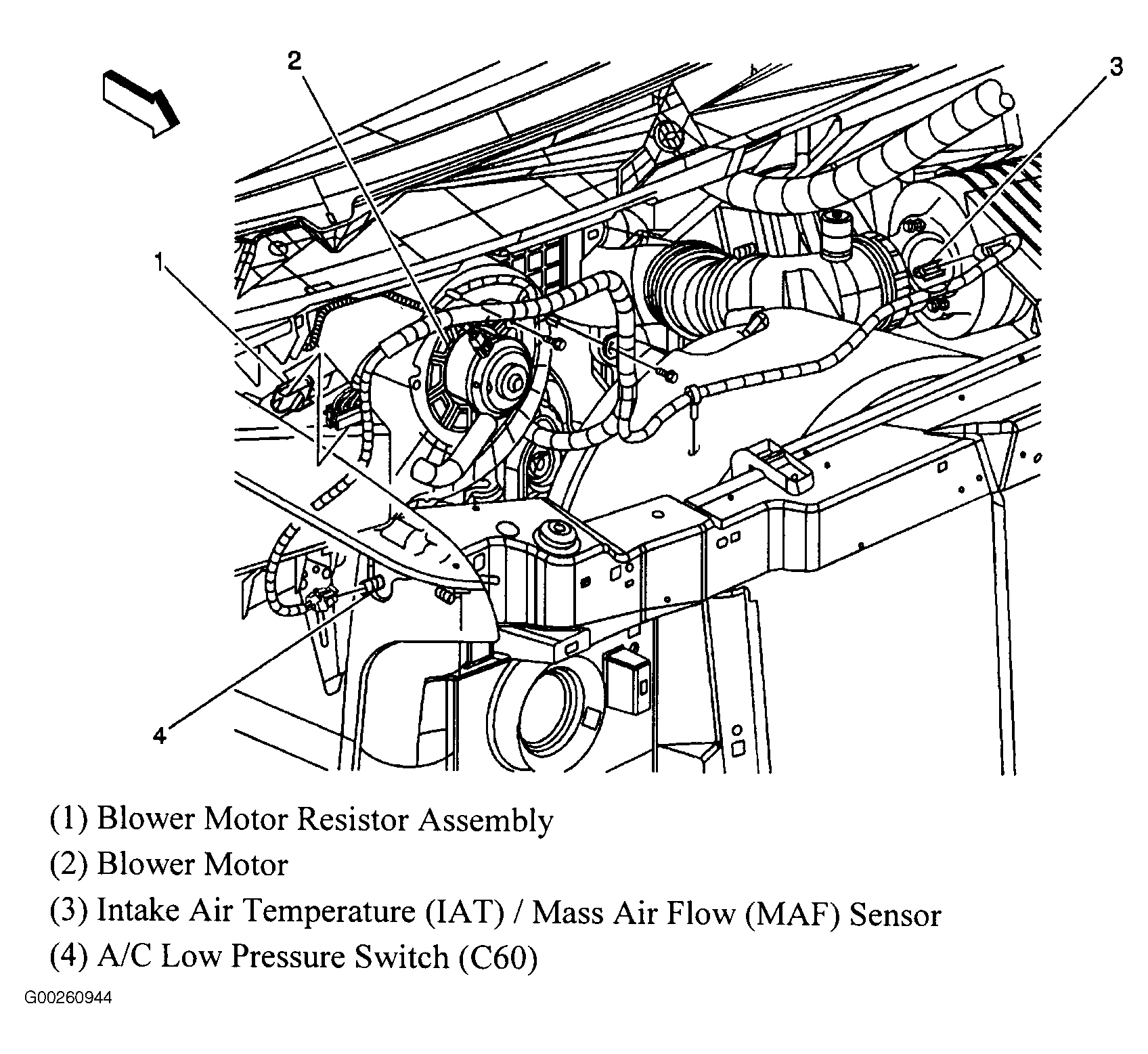

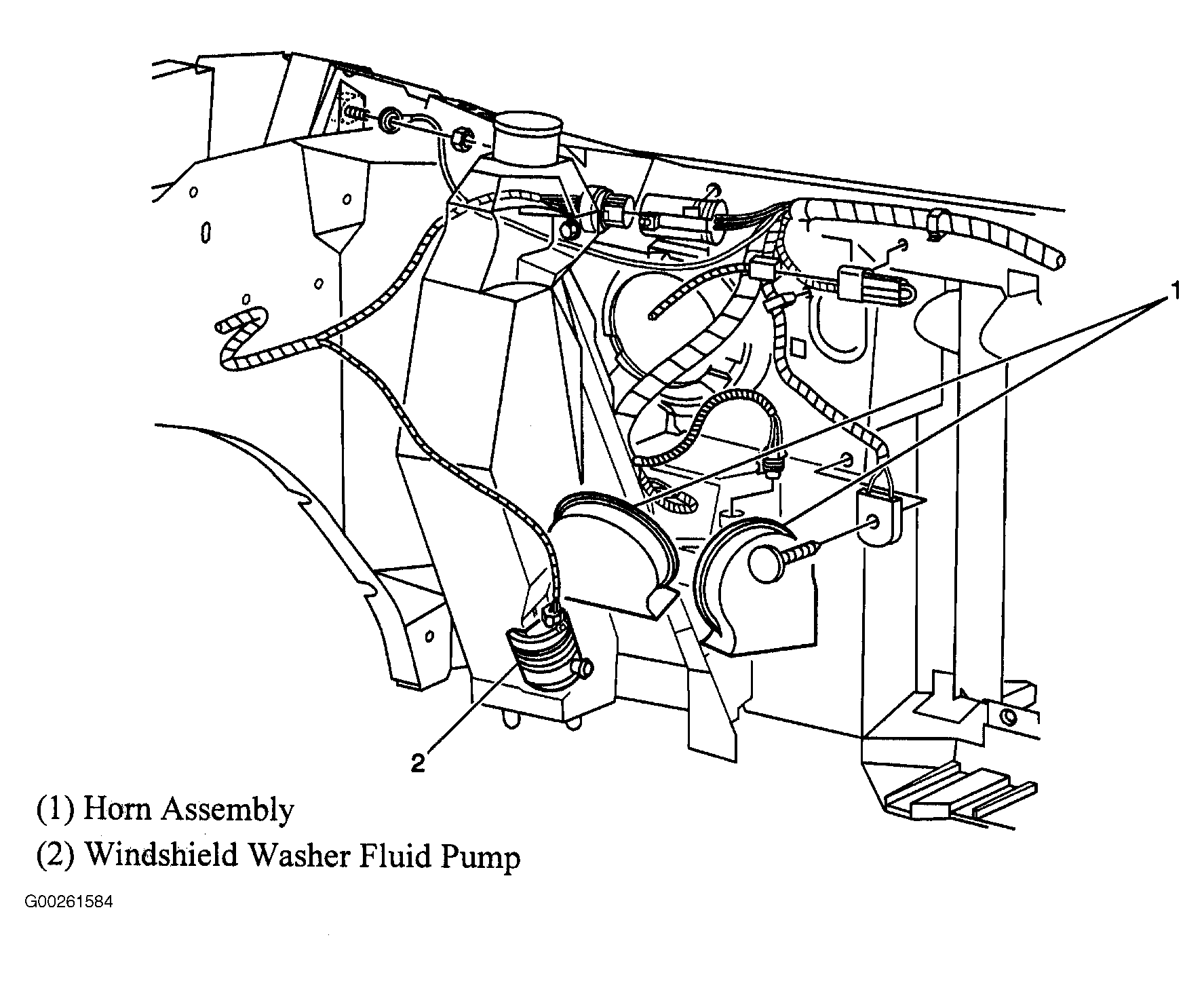

Fig 7: Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

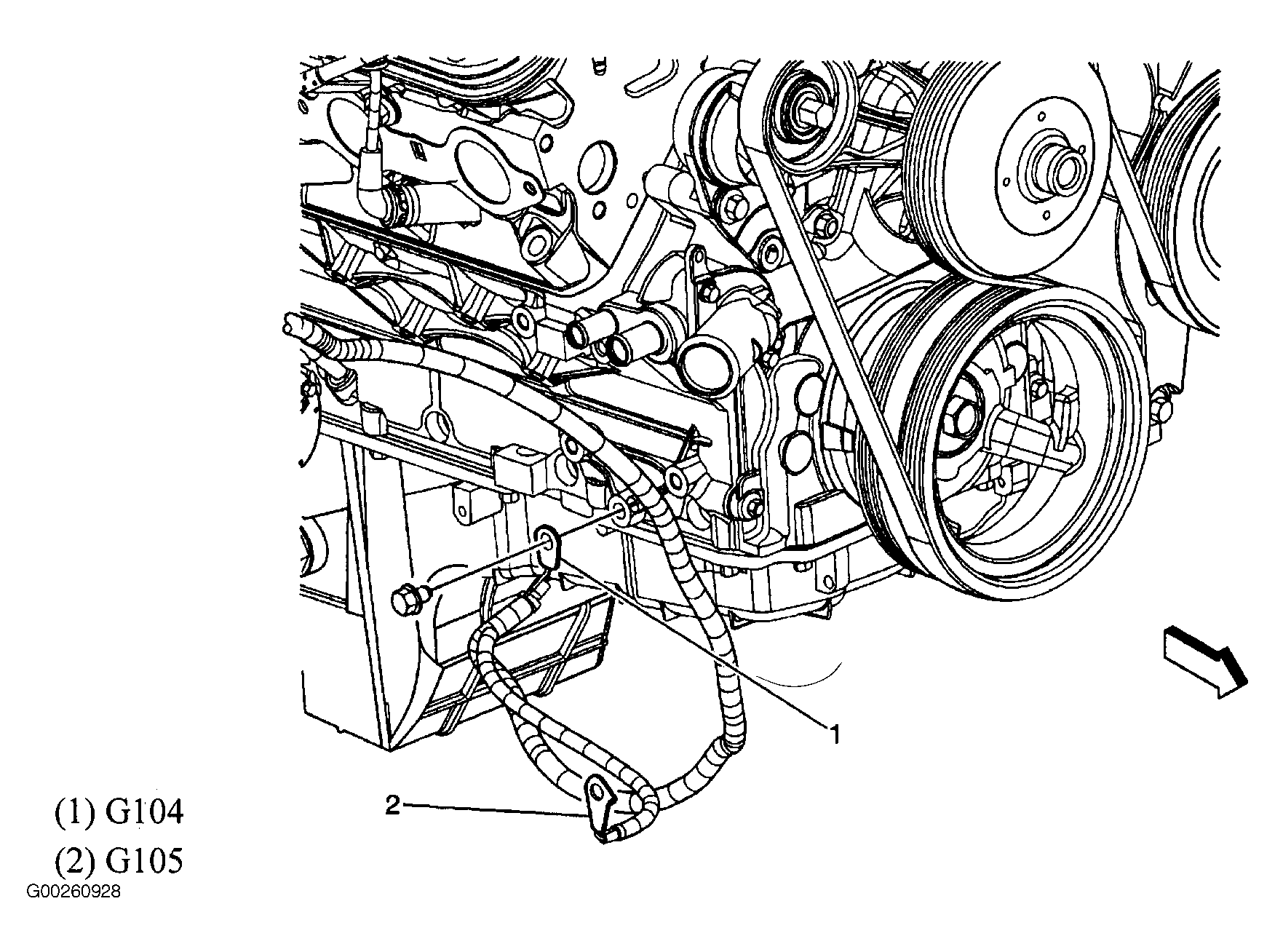

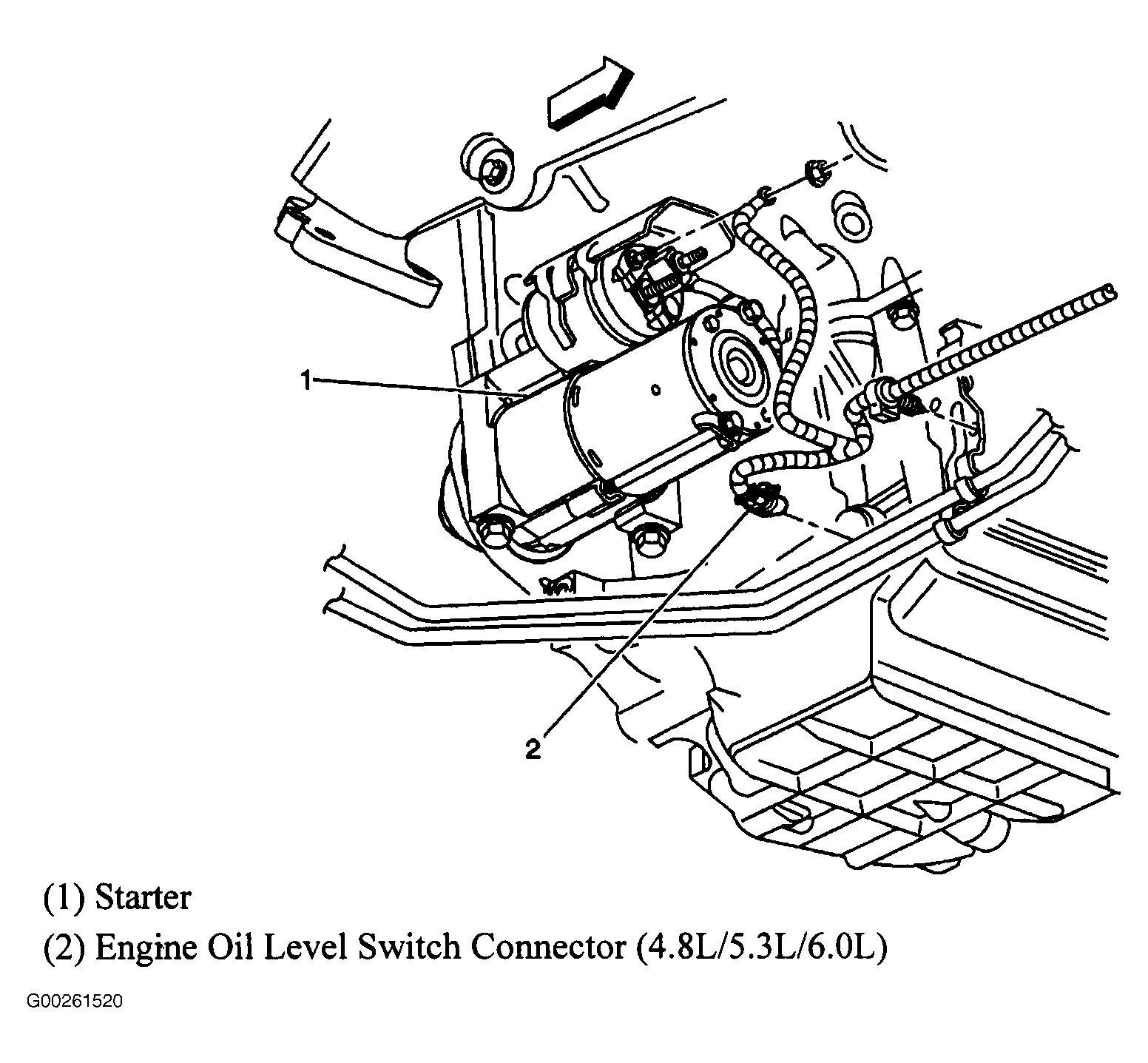

Fig 8: Lower Right Front Of Engine
Courtesy of GENERAL MOTORS CORP.

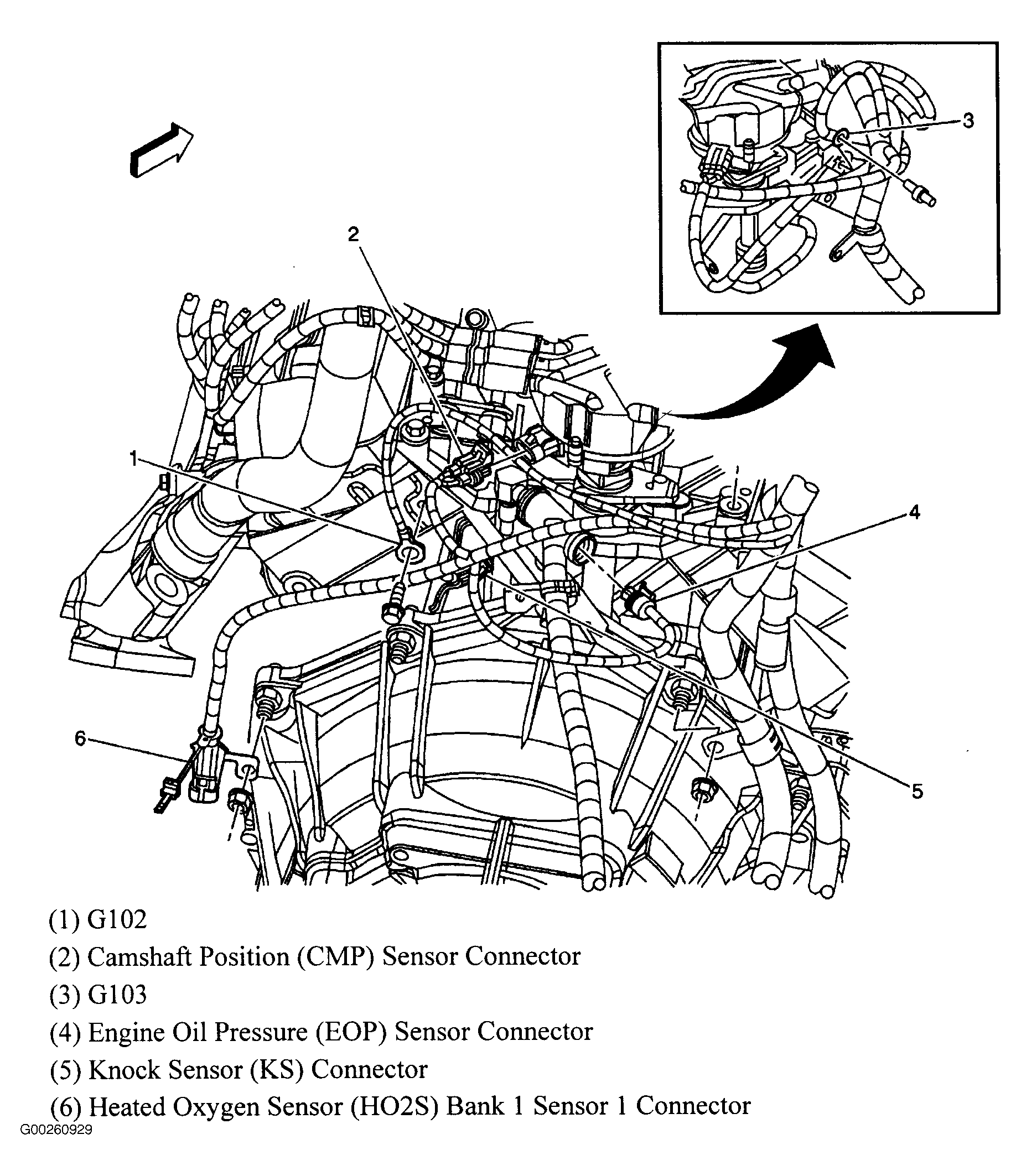

Fig 9: Rear Of Engine (4.3L VIN X)
Courtesy of GENERAL MOTORS CORP.

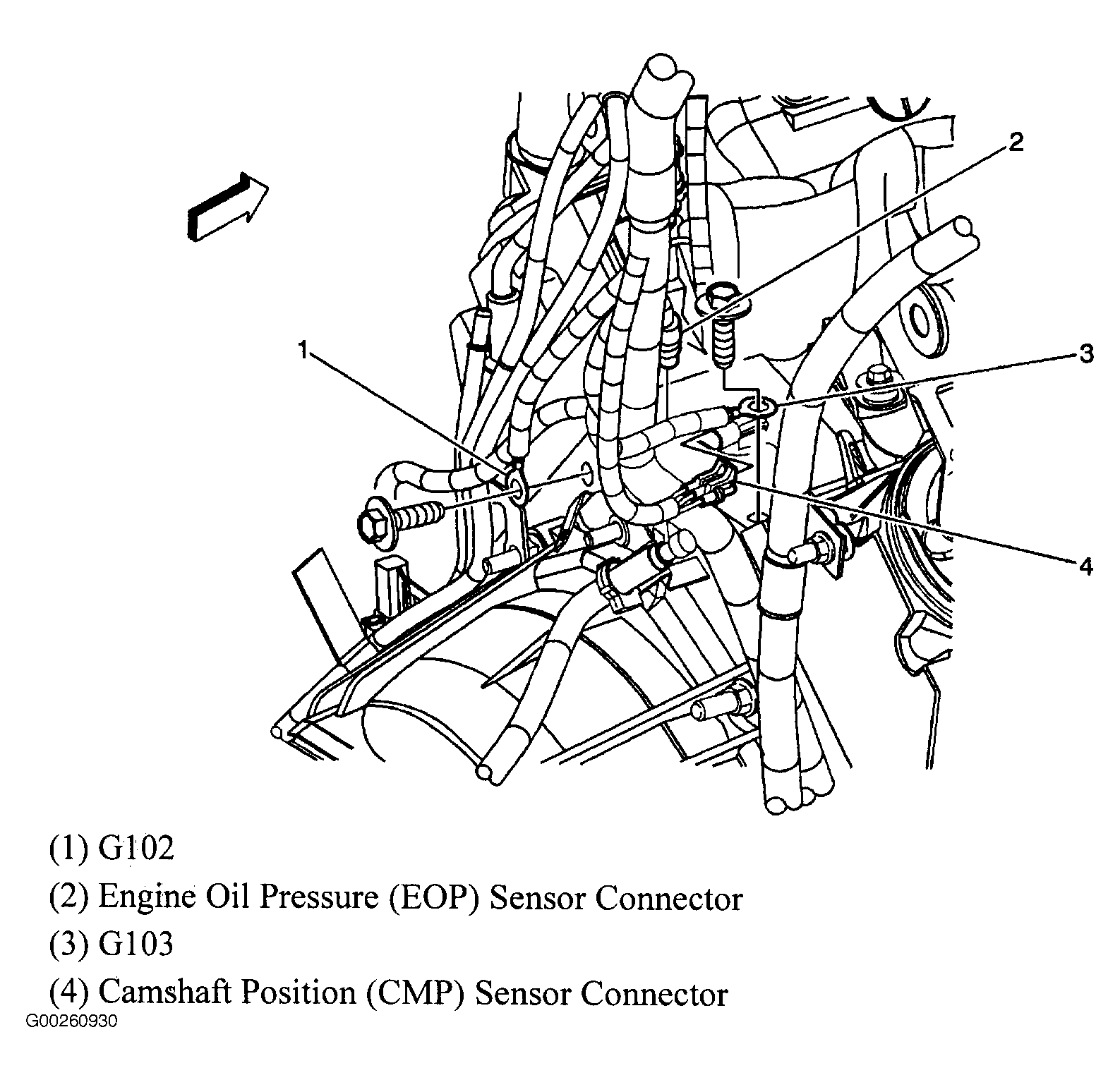

Fig 10: Rear Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 11: Front Chassis (Passenger/Cargo)
Courtesy of GENERAL MOTORS CORP.

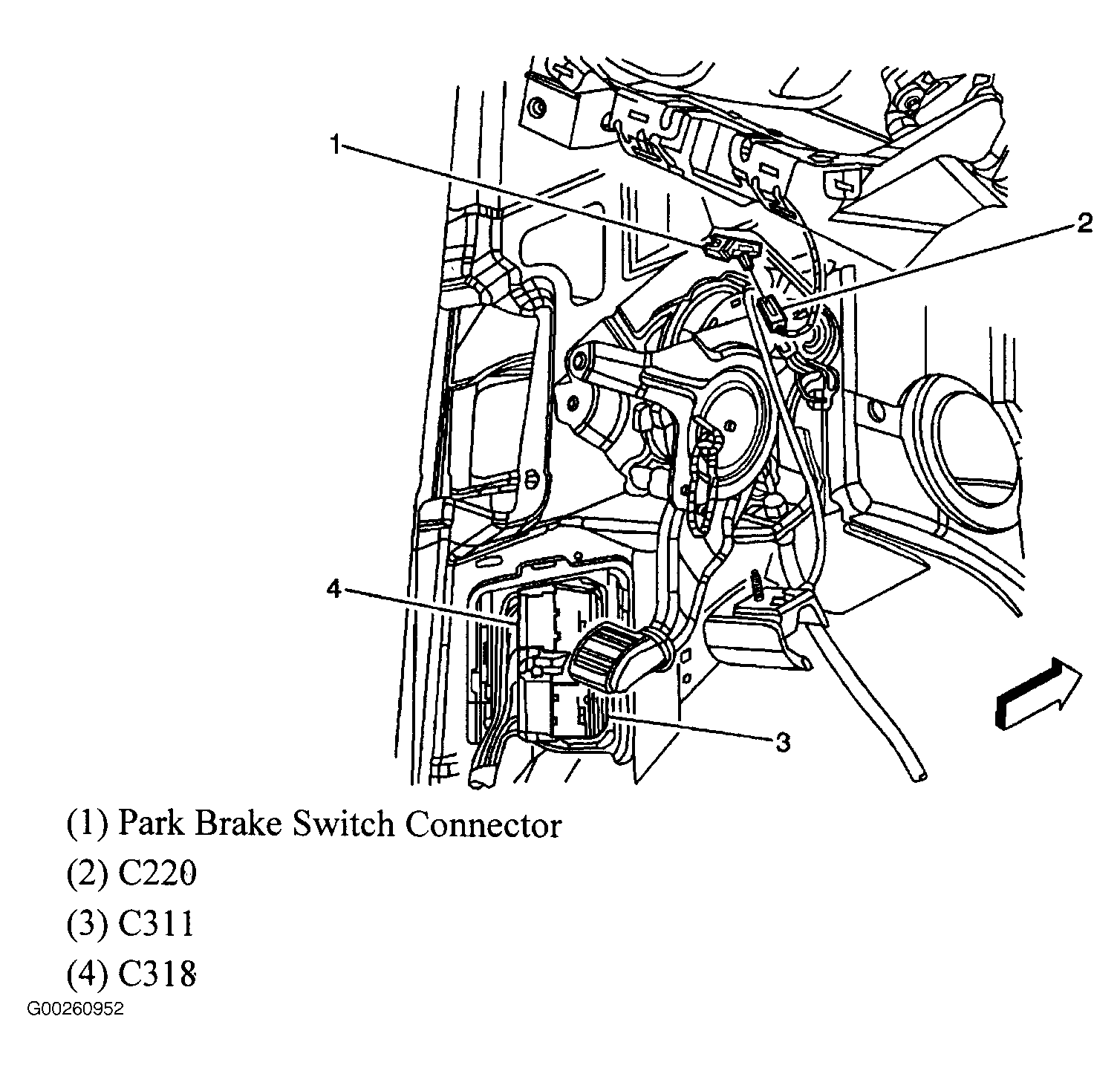

Fig 12: Left Kick Panel
Courtesy of GENERAL MOTORS CORP.

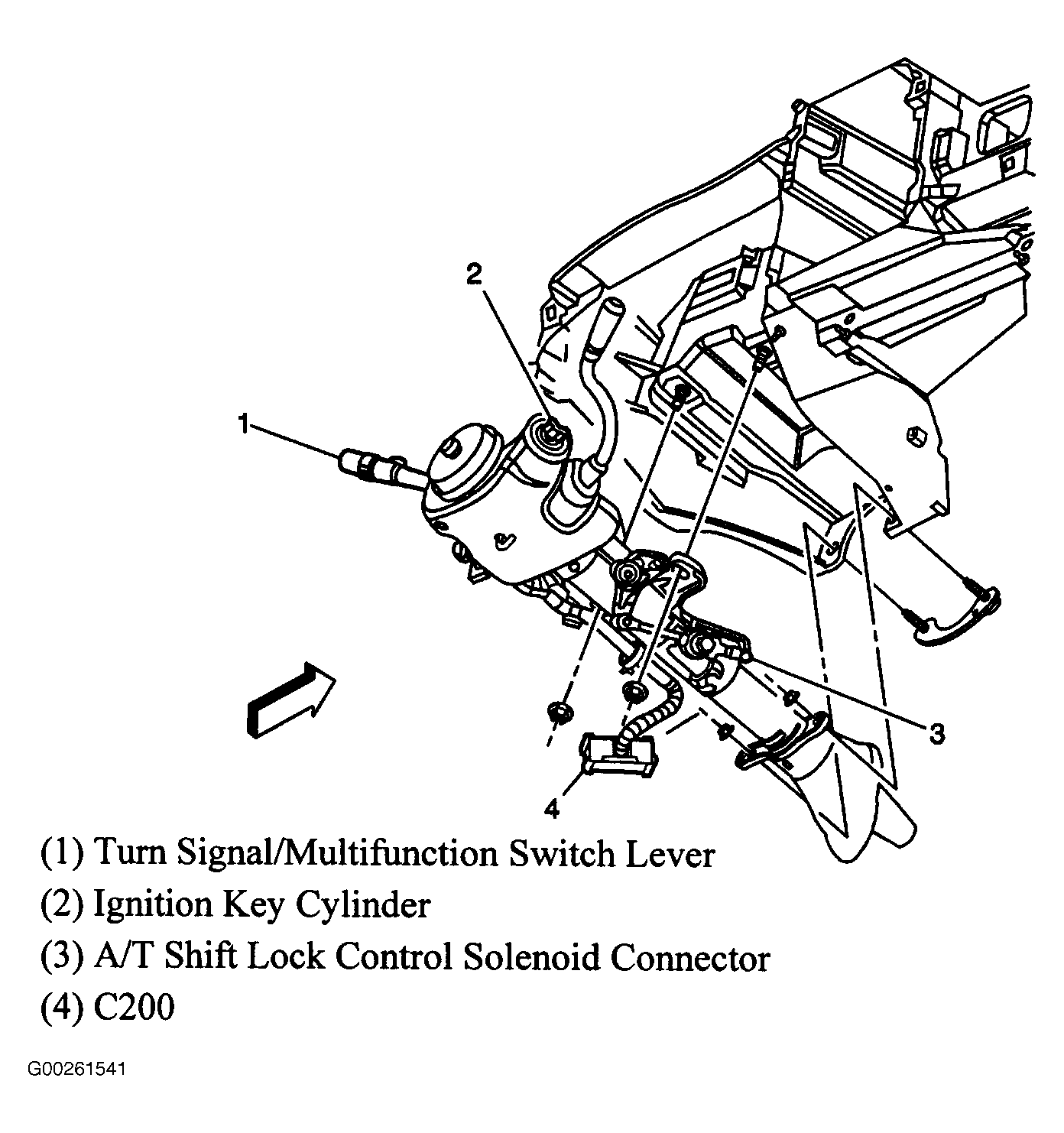

Fig 13: Upper Steering Column
Courtesy of GENERAL MOTORS CORP.

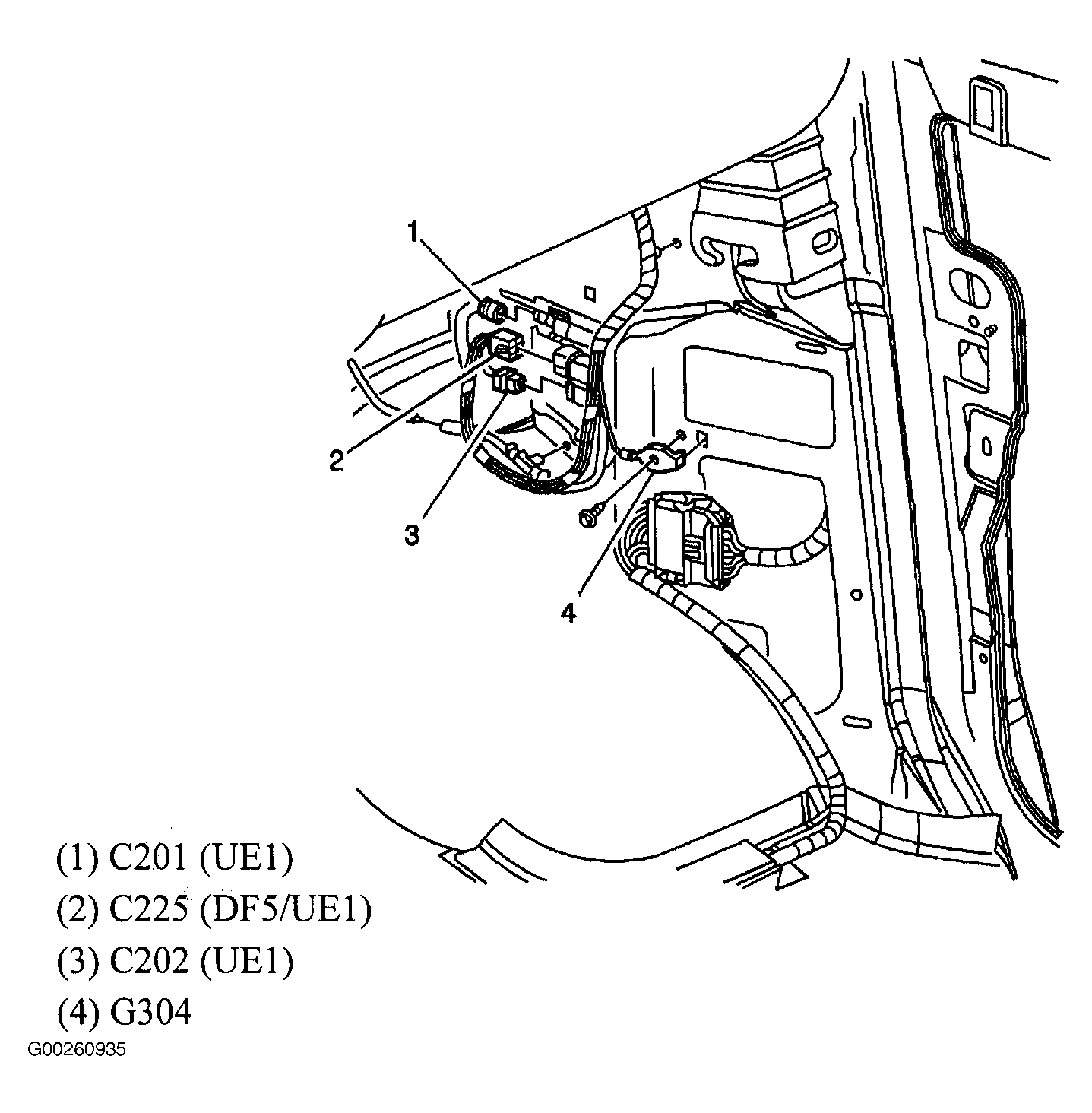

Fig 14: Right Kick Panel
Courtesy of GENERAL MOTORS CORP.
Fig 15: Left "B" Pillar (Passenger/Cargo)
Courtesy of GENERAL MOTORS CORP.
Fig 16: Rear Of Passenger Compartment (Passenger/Cargo)
Courtesy of GENERAL MOTORS CORP.
Fig 17: Cargo Area (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 18: Cargo Area (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

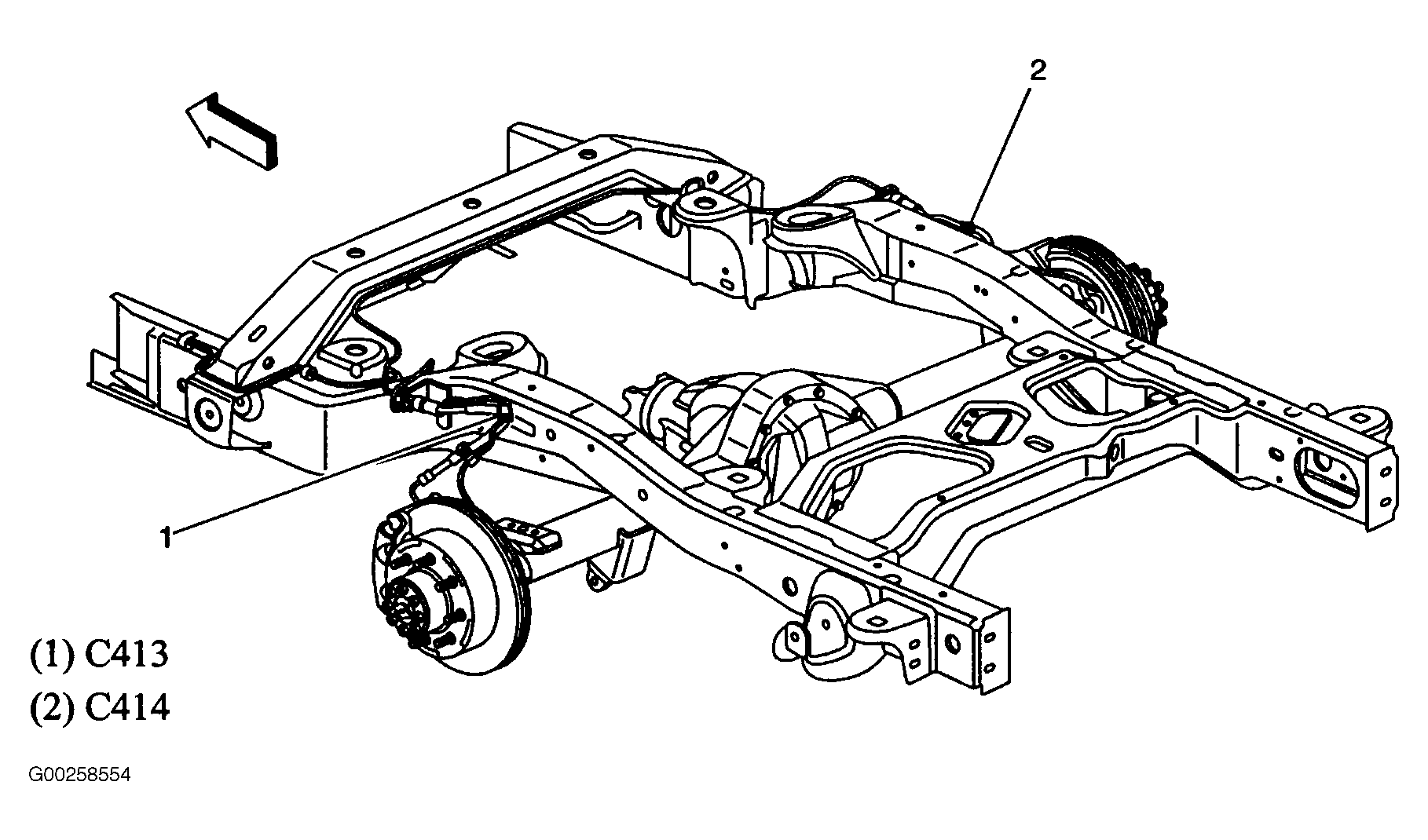

Fig 19: Rear Chassis (Cutaway)
Courtesy of GENERAL MOTORS CORP.

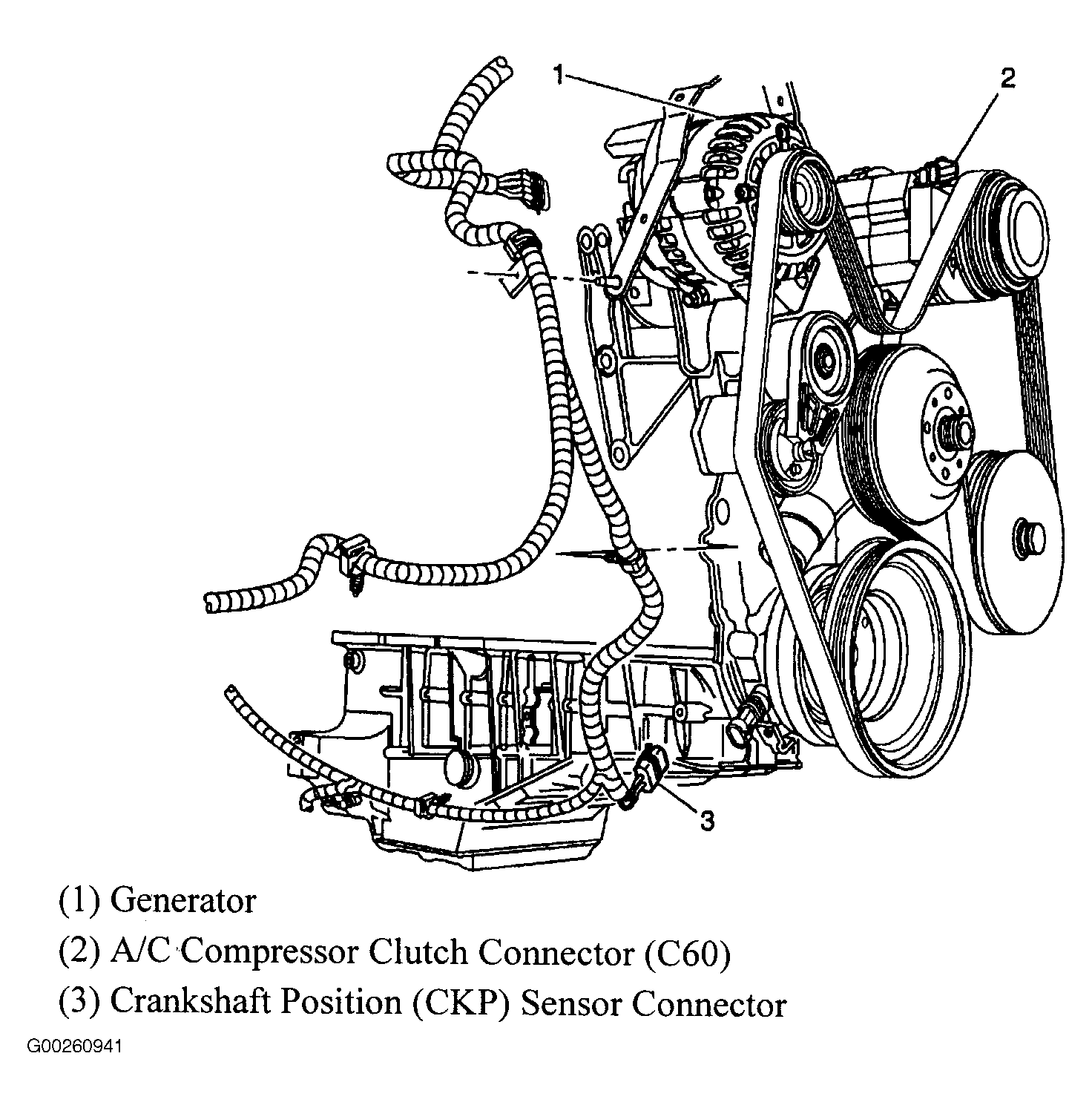

Fig 20: Front Of Engine (4.3L VIN X)
Courtesy of GENERAL MOTORS CORP.
Fig 21: Left Rear Of Engine (4.3L VIN X)
Courtesy of GENERAL MOTORS CORP.
Fig 22: Right Side Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 24: Center Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 25: Right Side Of Dash
Courtesy of GENERAL MOTORS CORP.
Fig 26: Front Of Roof
Courtesy of GENERAL MOTORS CORP.

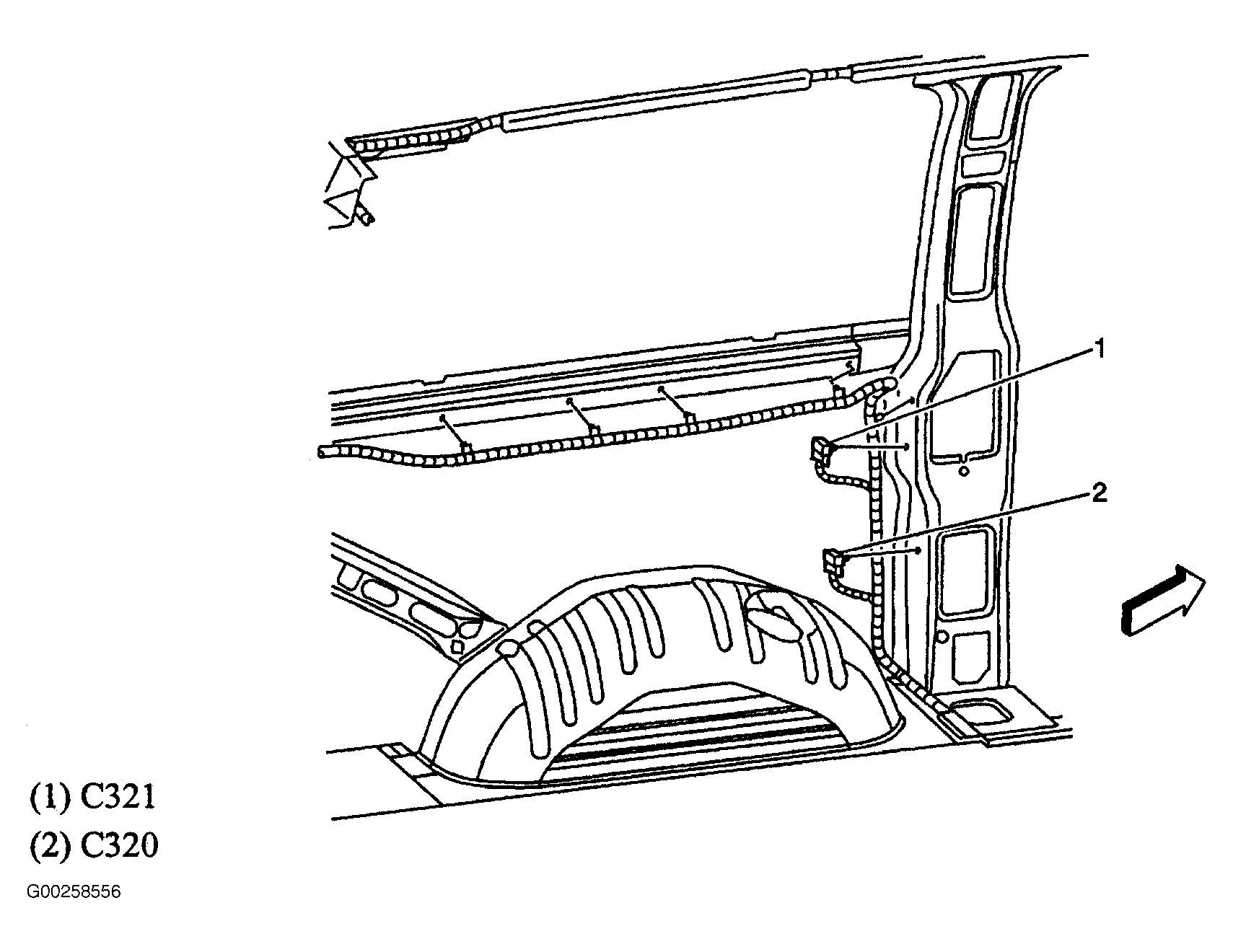

Fig 27: Left Rear Of Passenger Compartment
Courtesy of GENERAL MOTORS CORP.

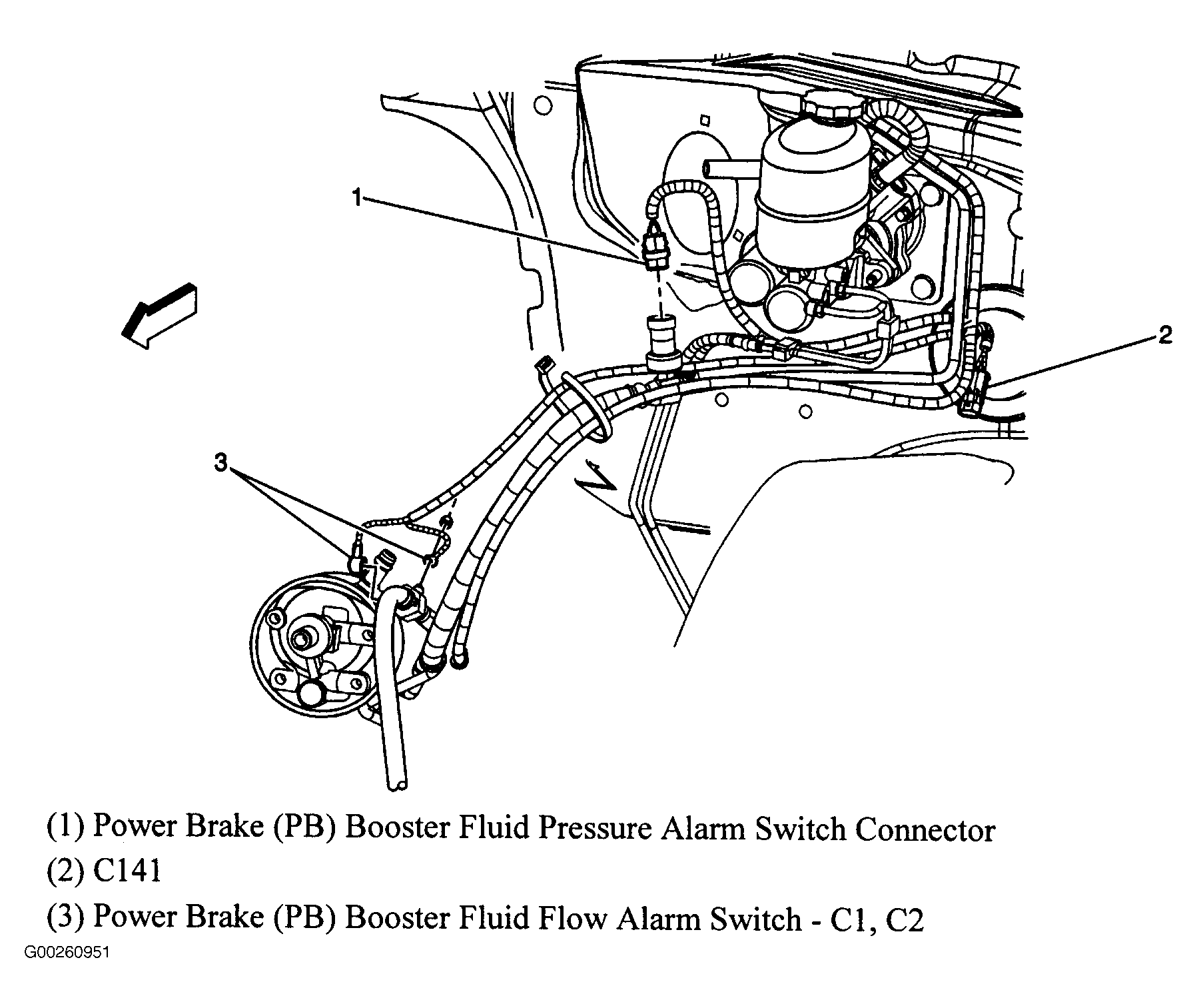

Fig 28: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 29: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 30: Left Kick Panel
Courtesy of GENERAL MOTORS CORP.

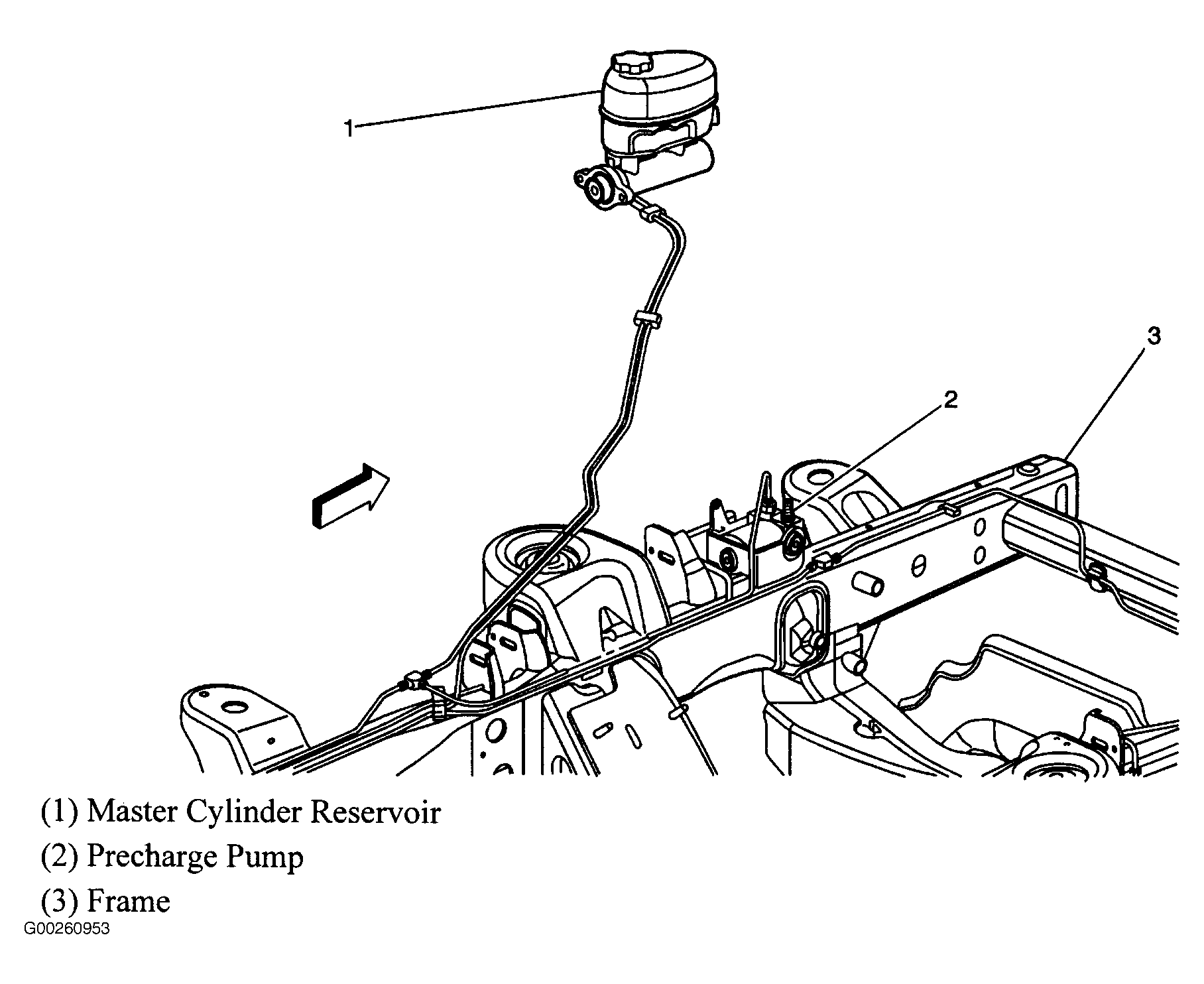

Fig 31: Left Front Frame Rail
Courtesy of GENERAL MOTORS CORP.
Fig 32: Steering Column
Courtesy of GENERAL MOTORS CORP.

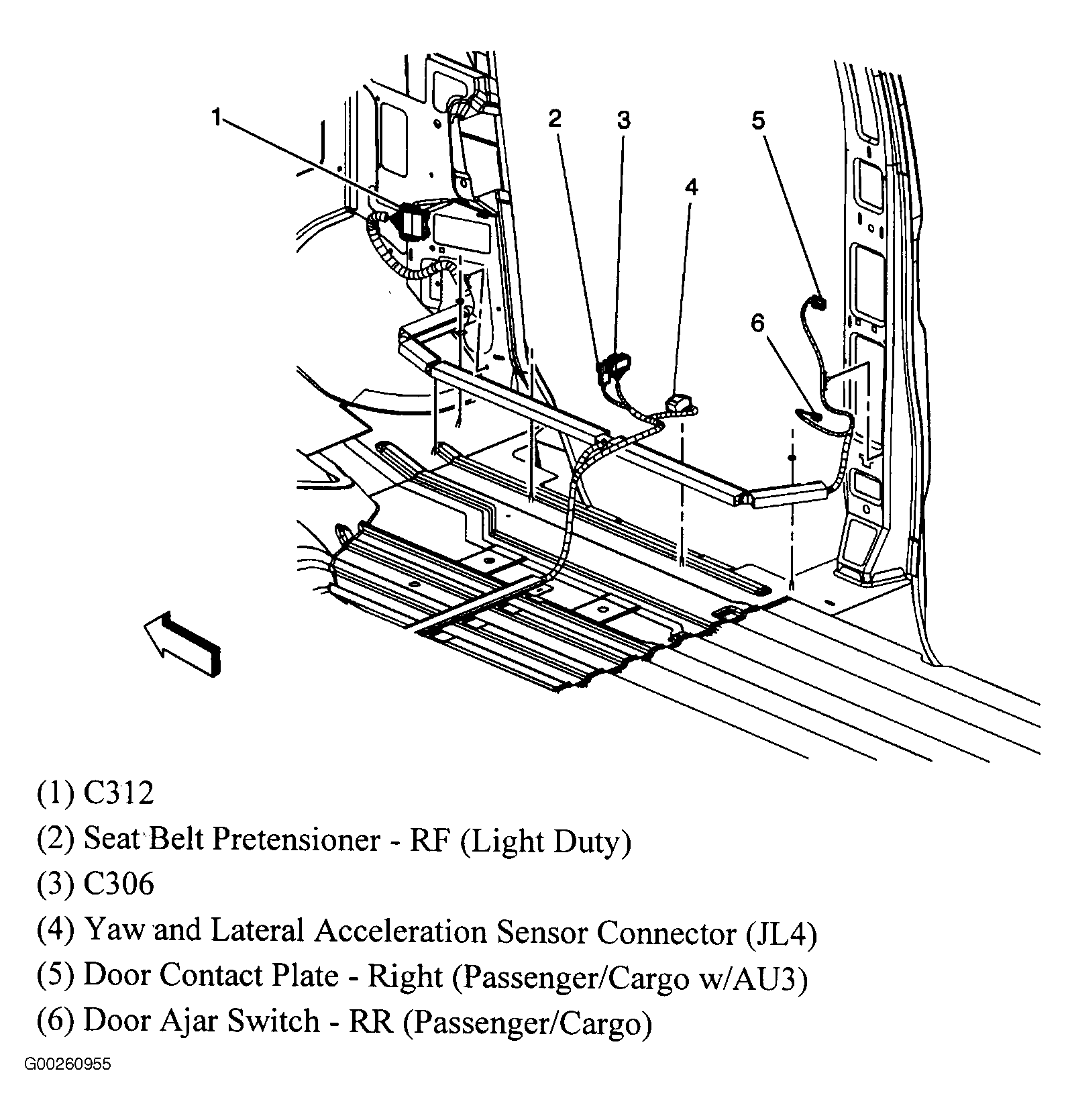

Fig 33: Right "B" Pillar & Floor
Courtesy of GENERAL MOTORS CORP.
Fig 34: Left Rear Side Frame Rail
Courtesy of GENERAL MOTORS CORP.

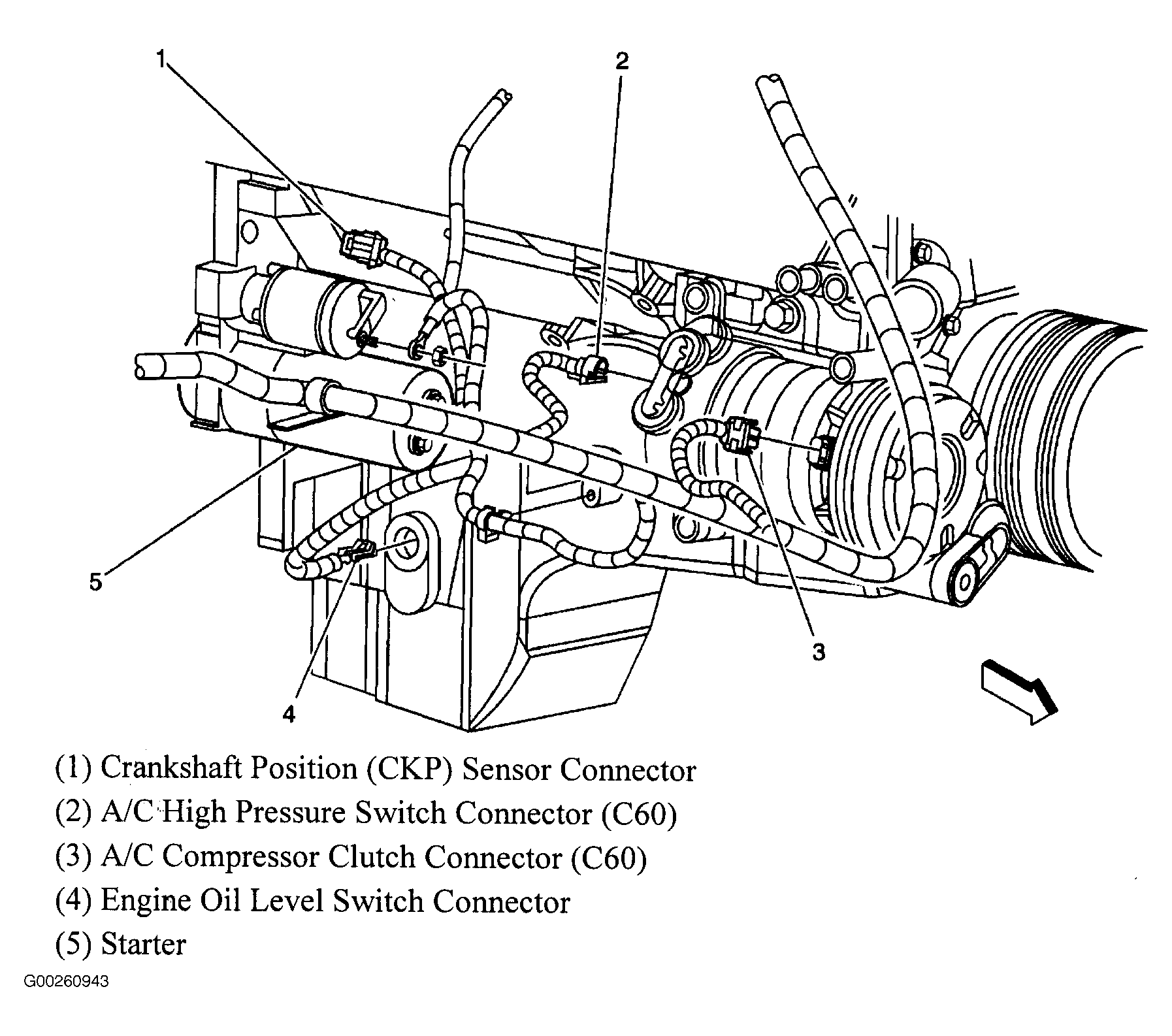

Fig 35: Lower Right Side Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 36: Right Side Of Engine (4.3L VIN X)
Courtesy of GENERAL MOTORS CORP.

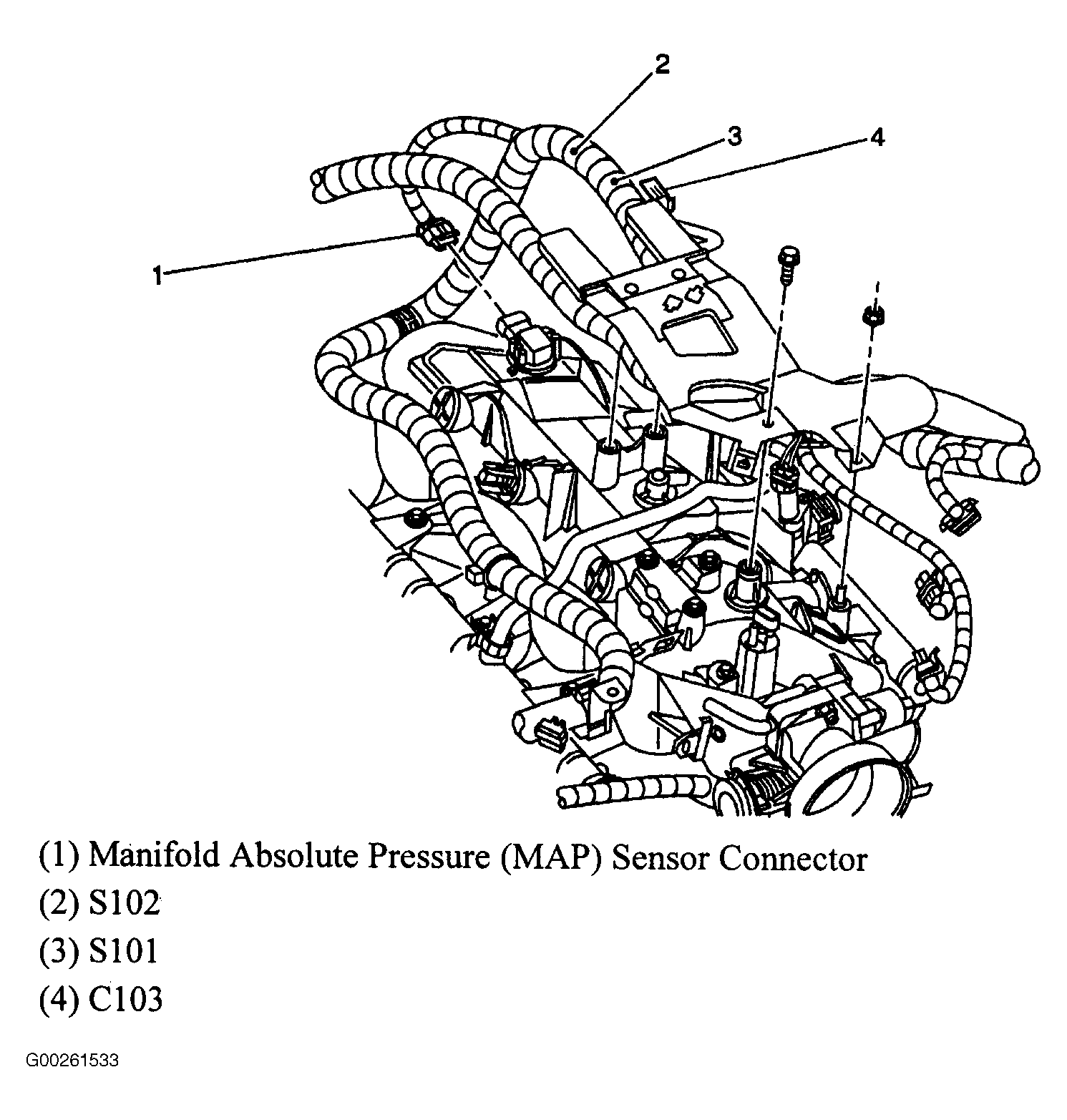

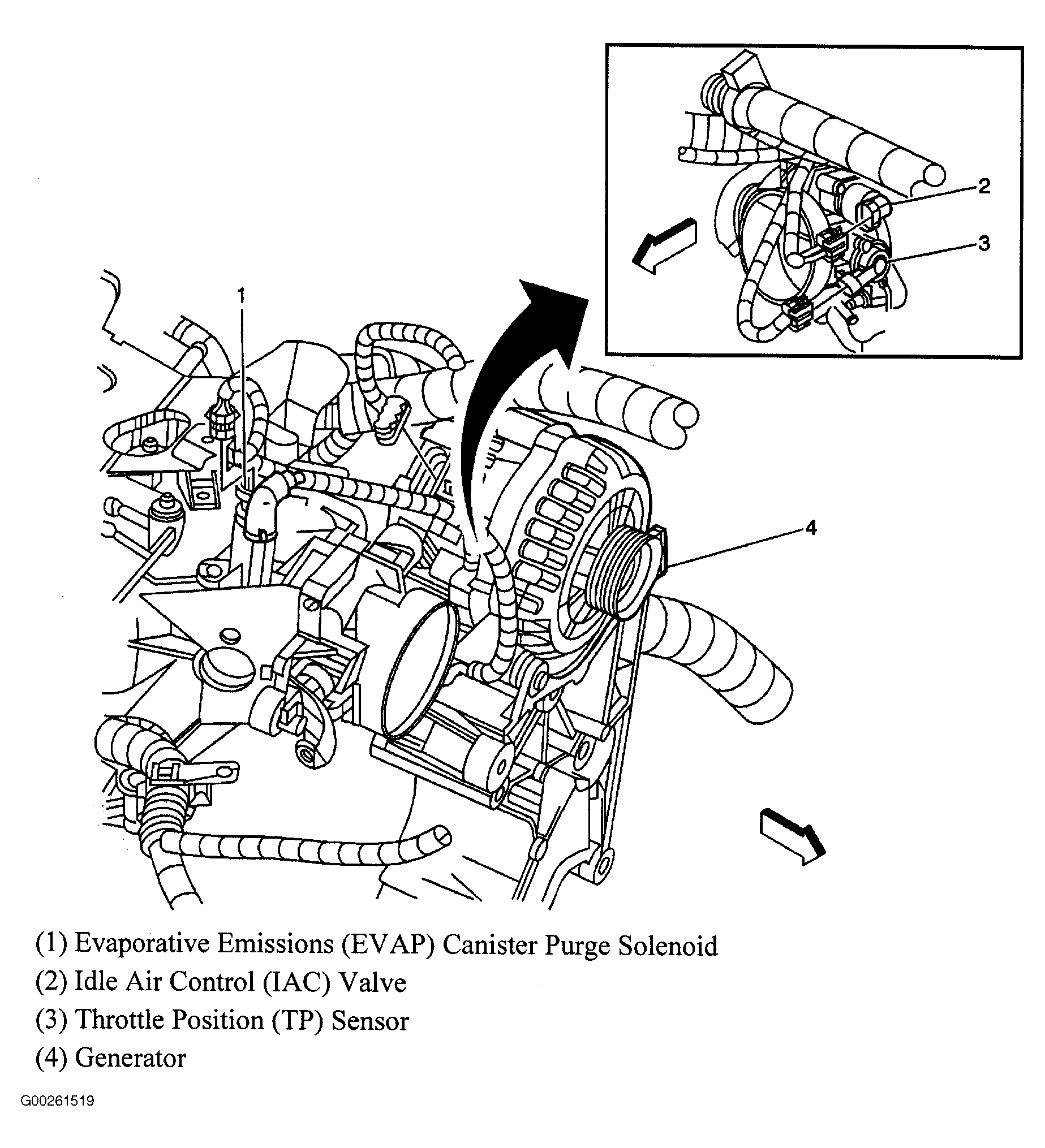

Fig 37: Top Front Side Of Engine (4.3L VIN X)
Courtesy of GENERAL MOTORS CORP.
Fig 38: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

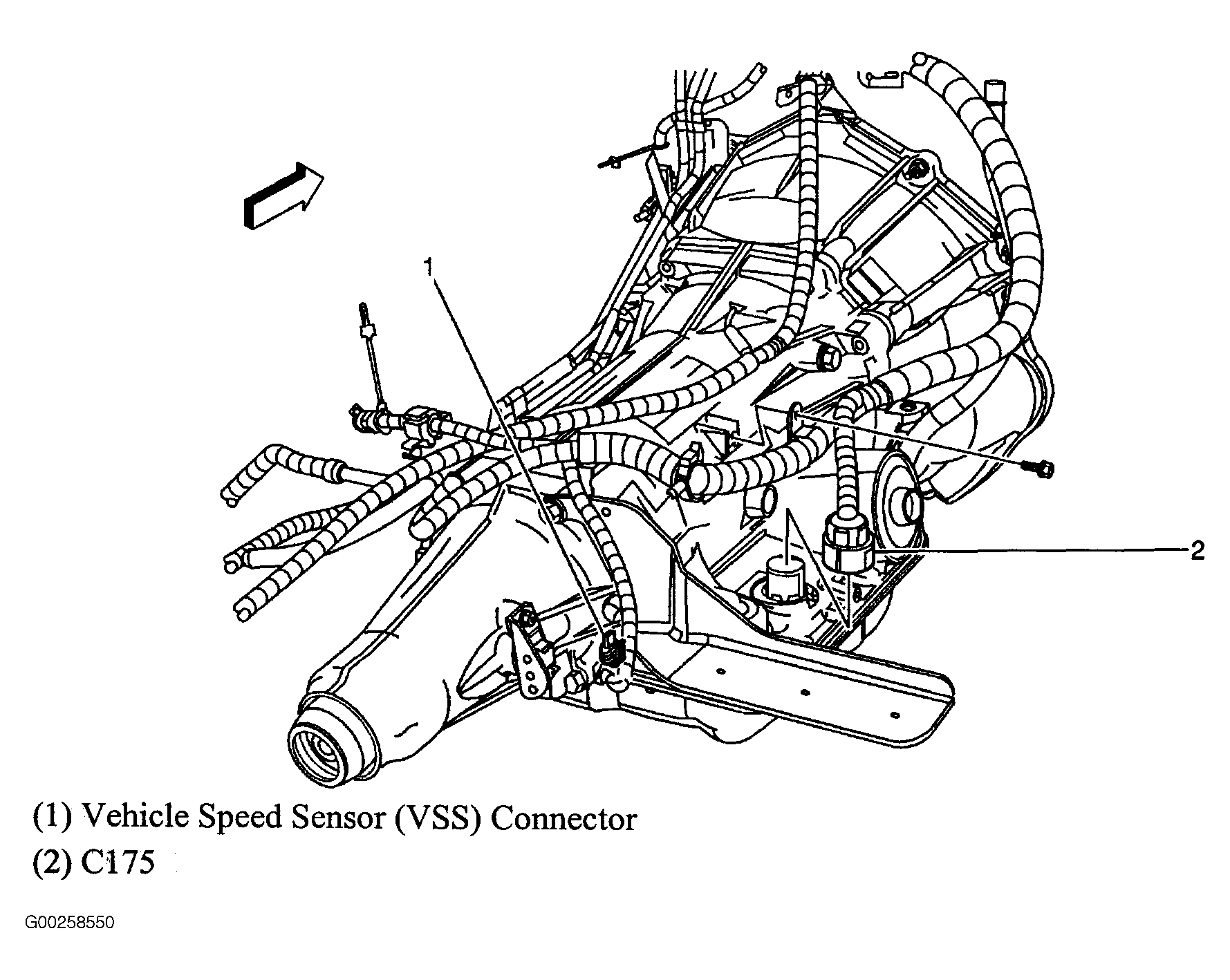

Fig 39: Rear Of Transmission (4.3L VIN X & 5.3L VIN T)
Courtesy of GENERAL MOTORS CORP.

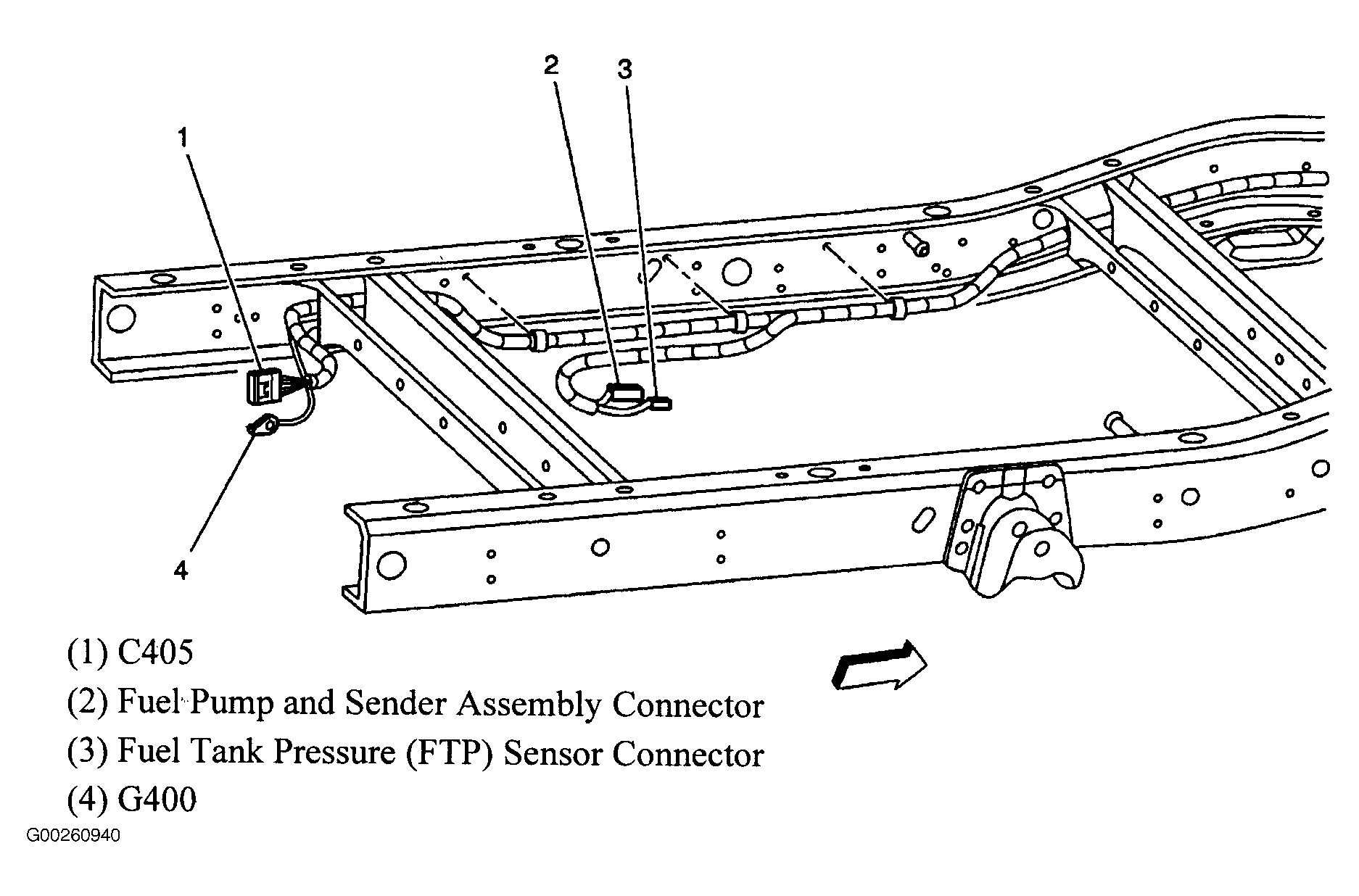

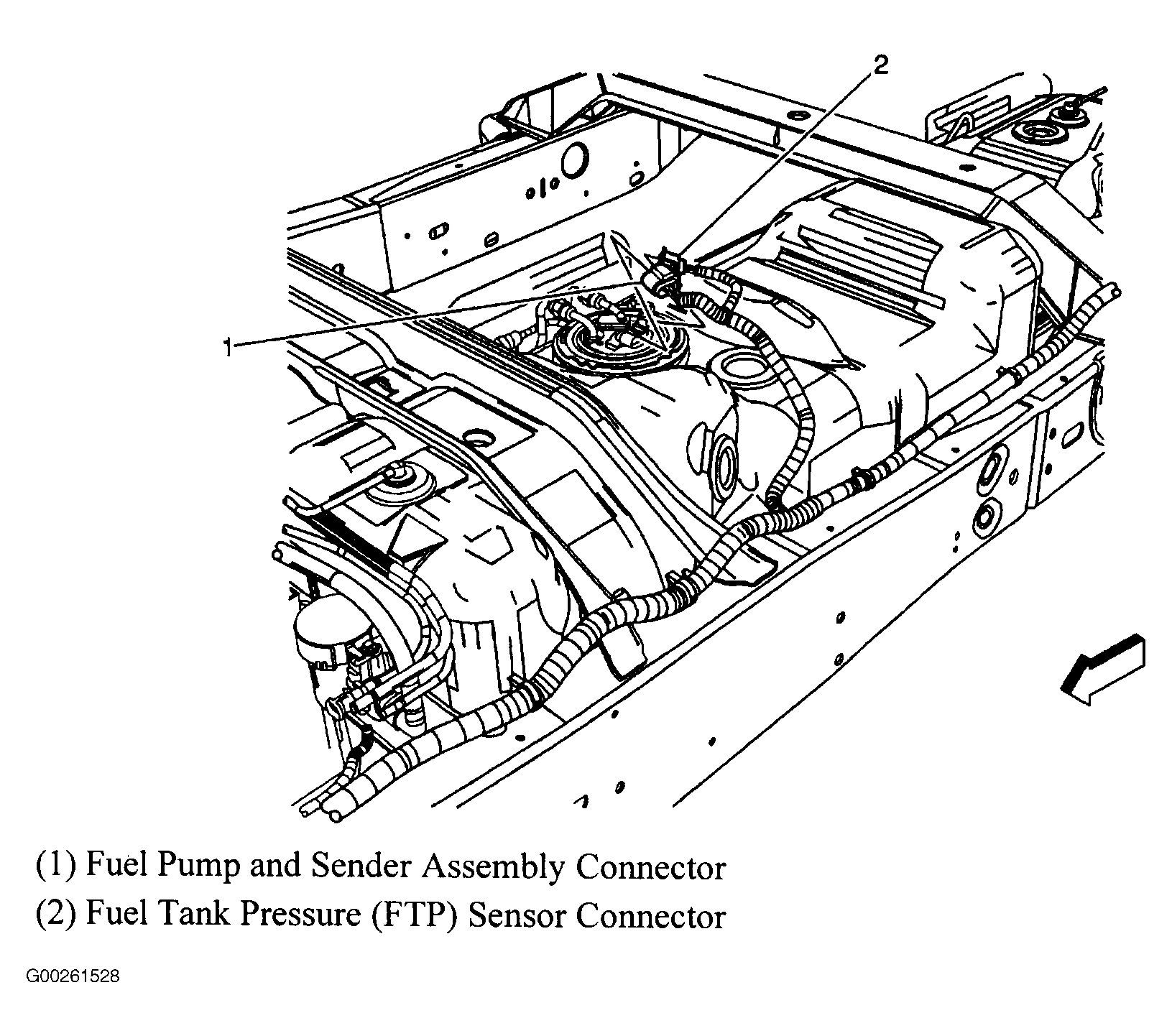

Fig 40: Fuel Tank
Courtesy of GENERAL MOTORS CORP.

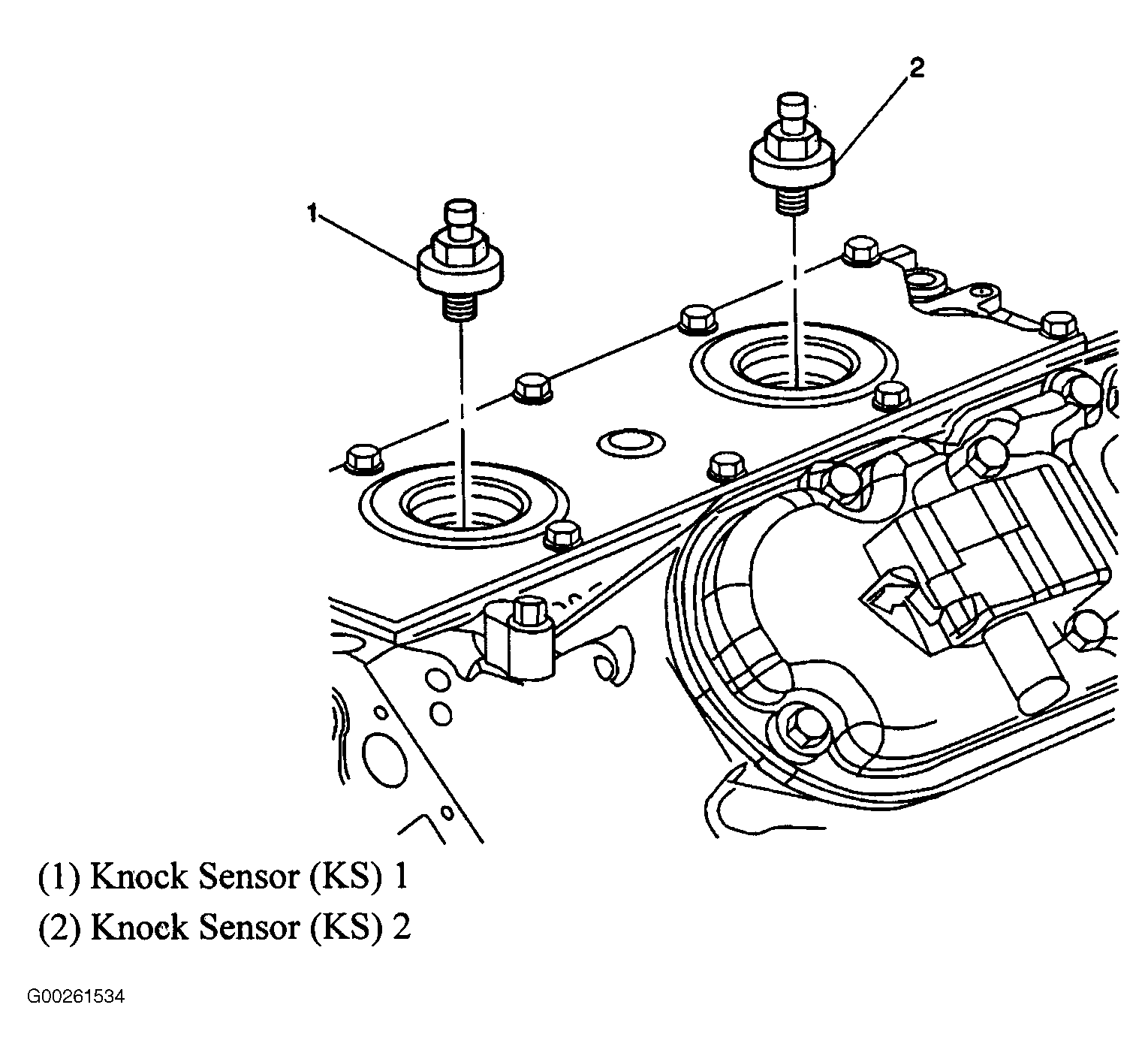

Fig 41: Upper Left Side Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 42: Upper Right Side Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 43: Top Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 44: Top Center Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.

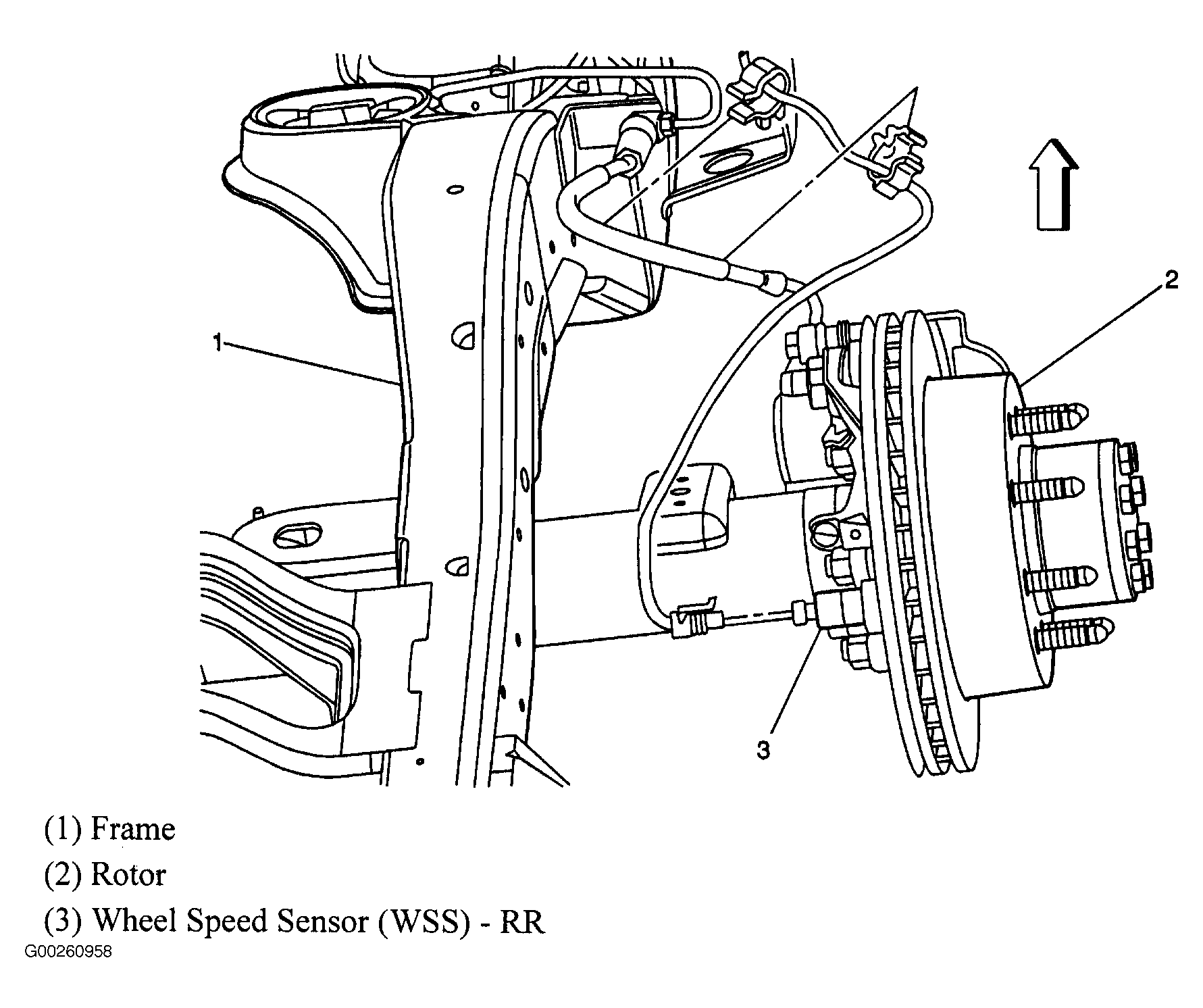

Fig 45: Right Side Of Rear Axle
Courtesy of GENERAL MOTORS CORP.

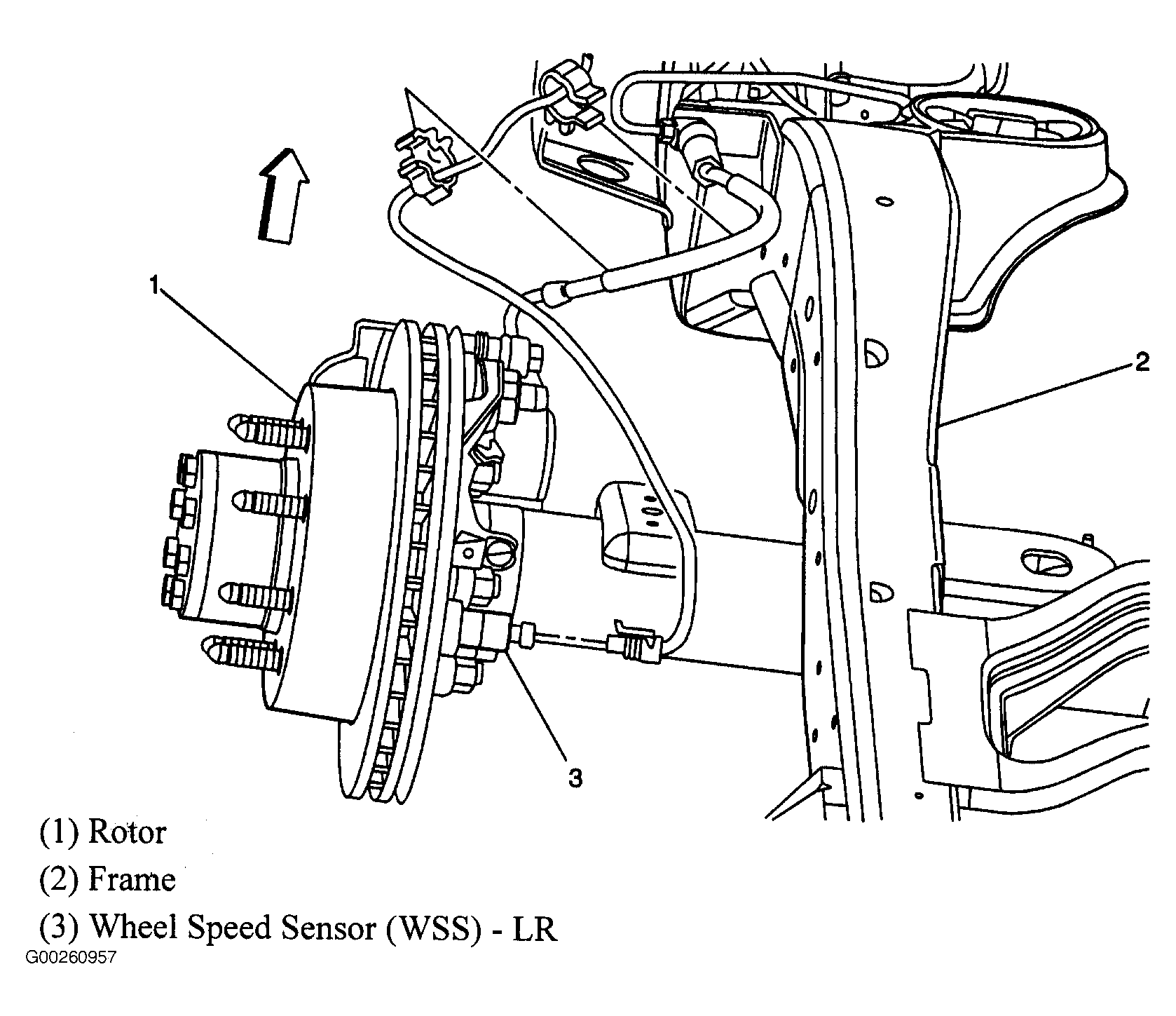

Fig 46: Left Side Of Rear Axle
Courtesy of GENERAL MOTORS CORP.
Fig 47: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 48: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.

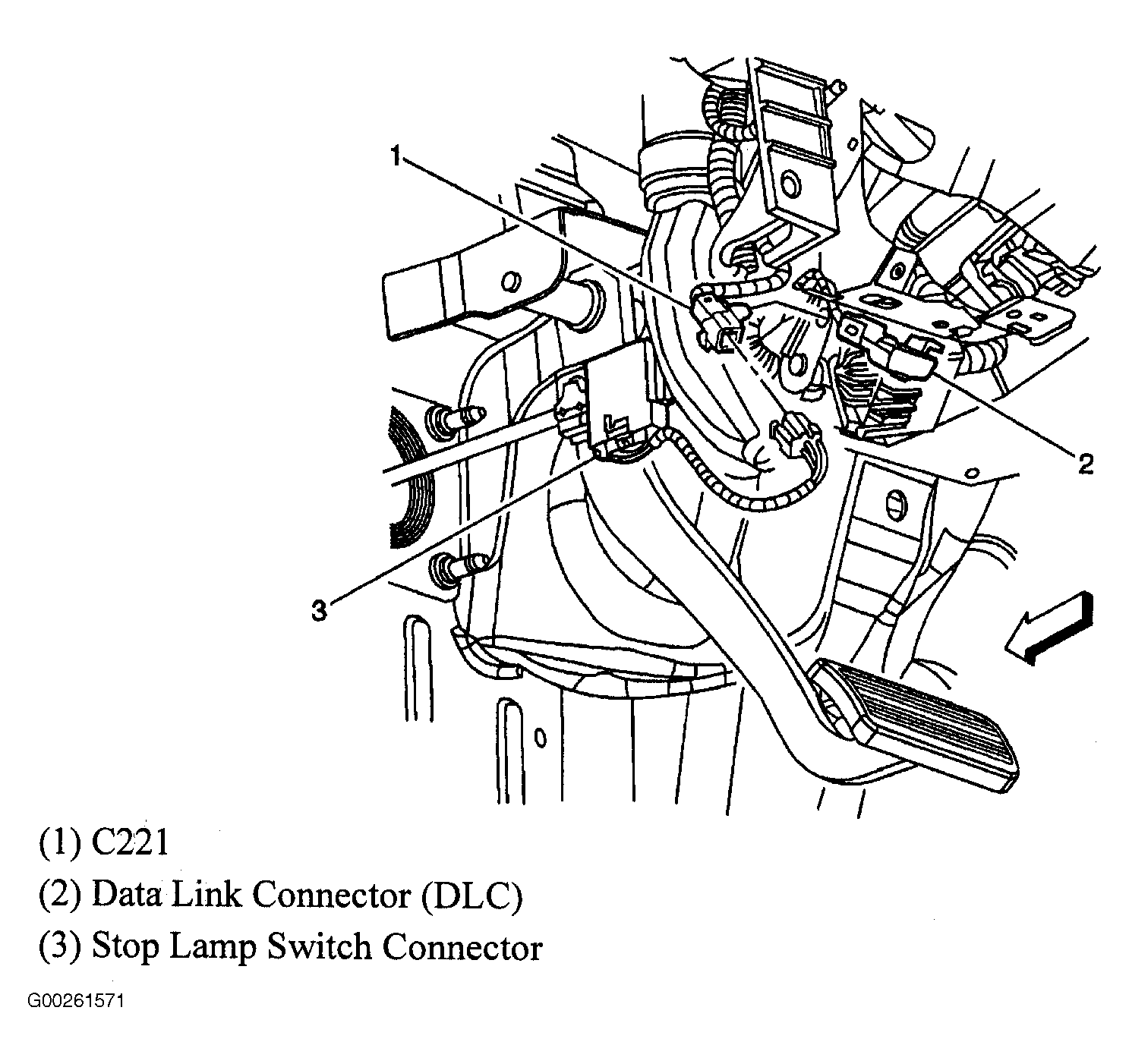

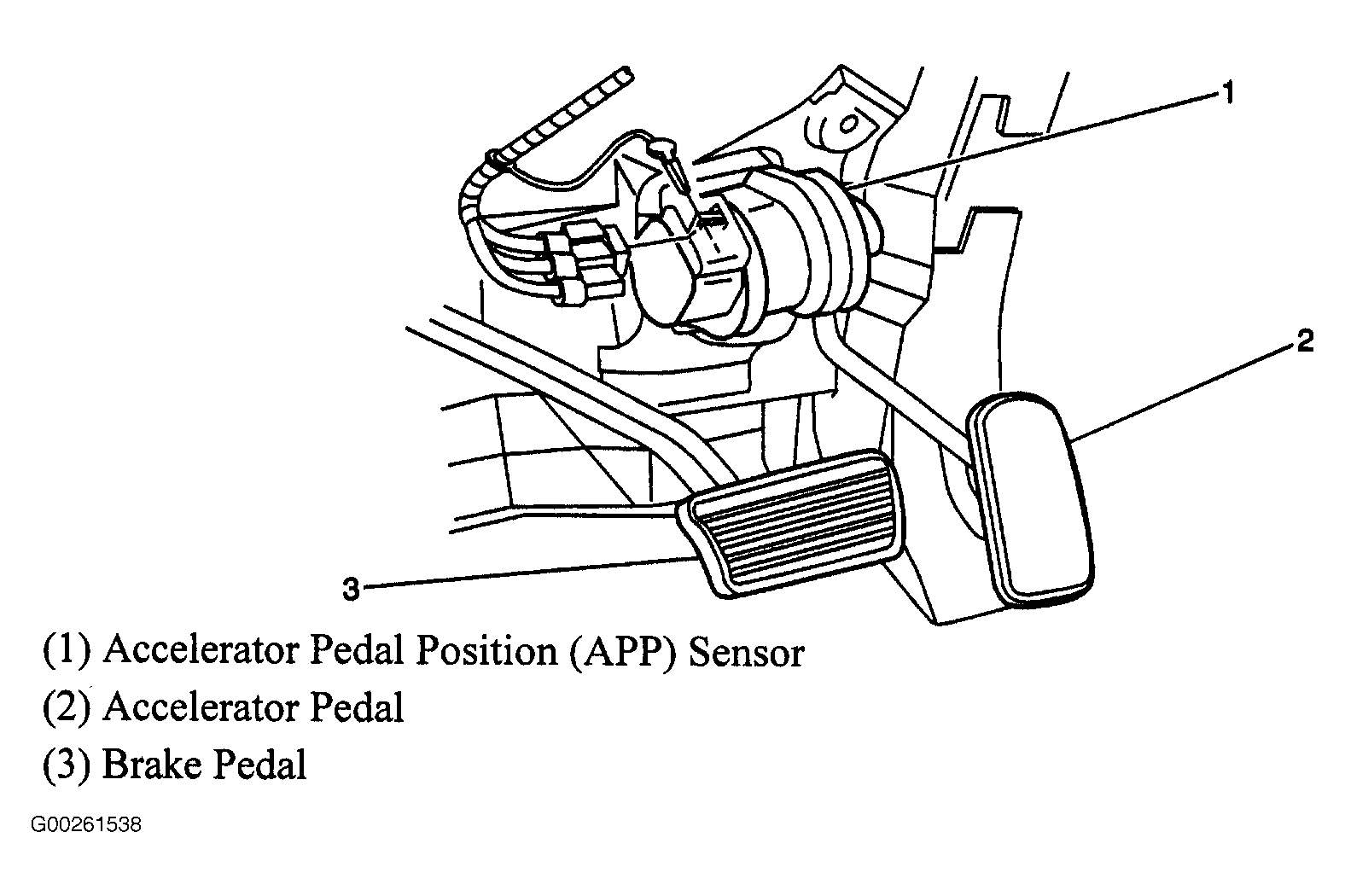

Fig 49: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

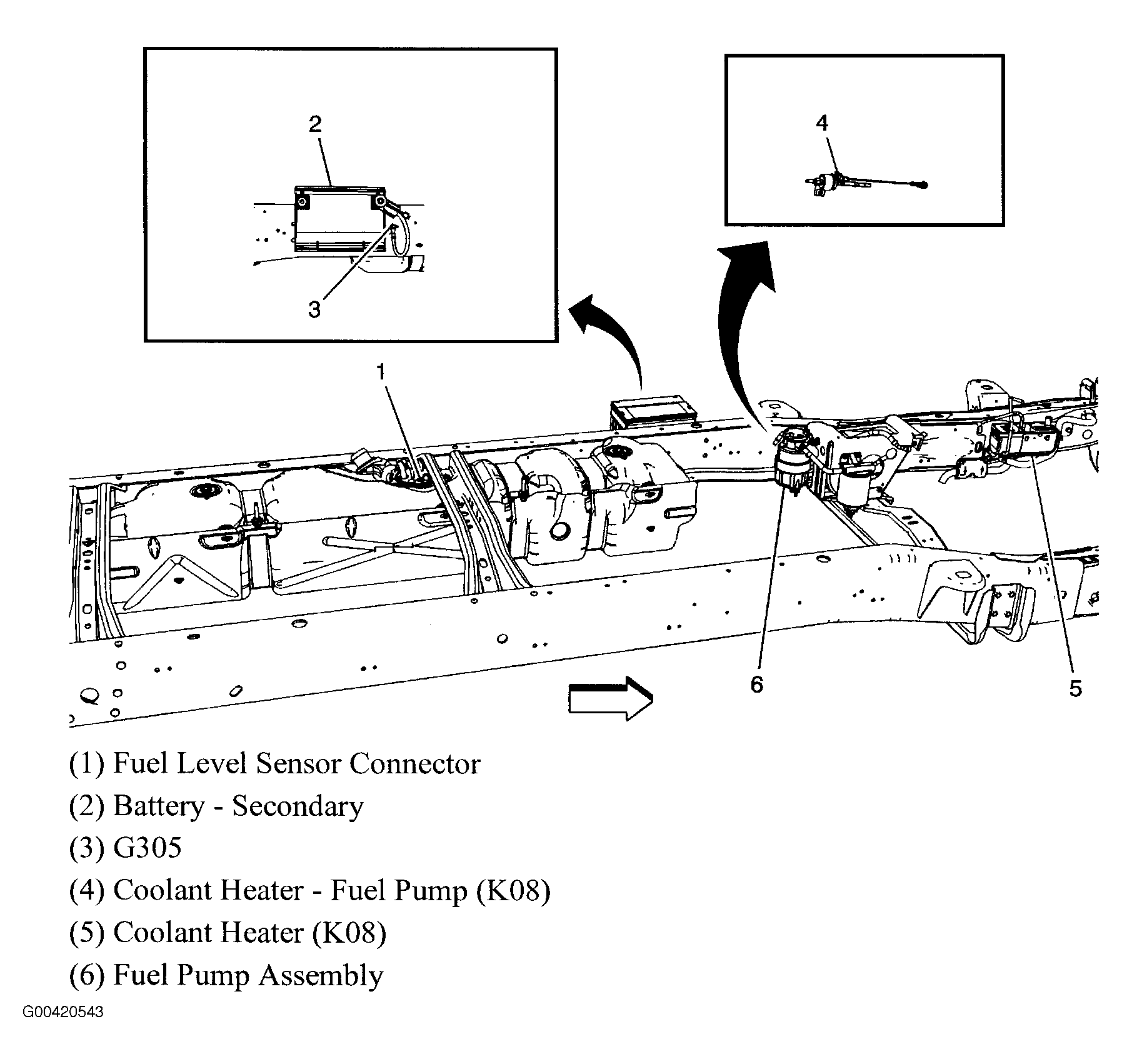

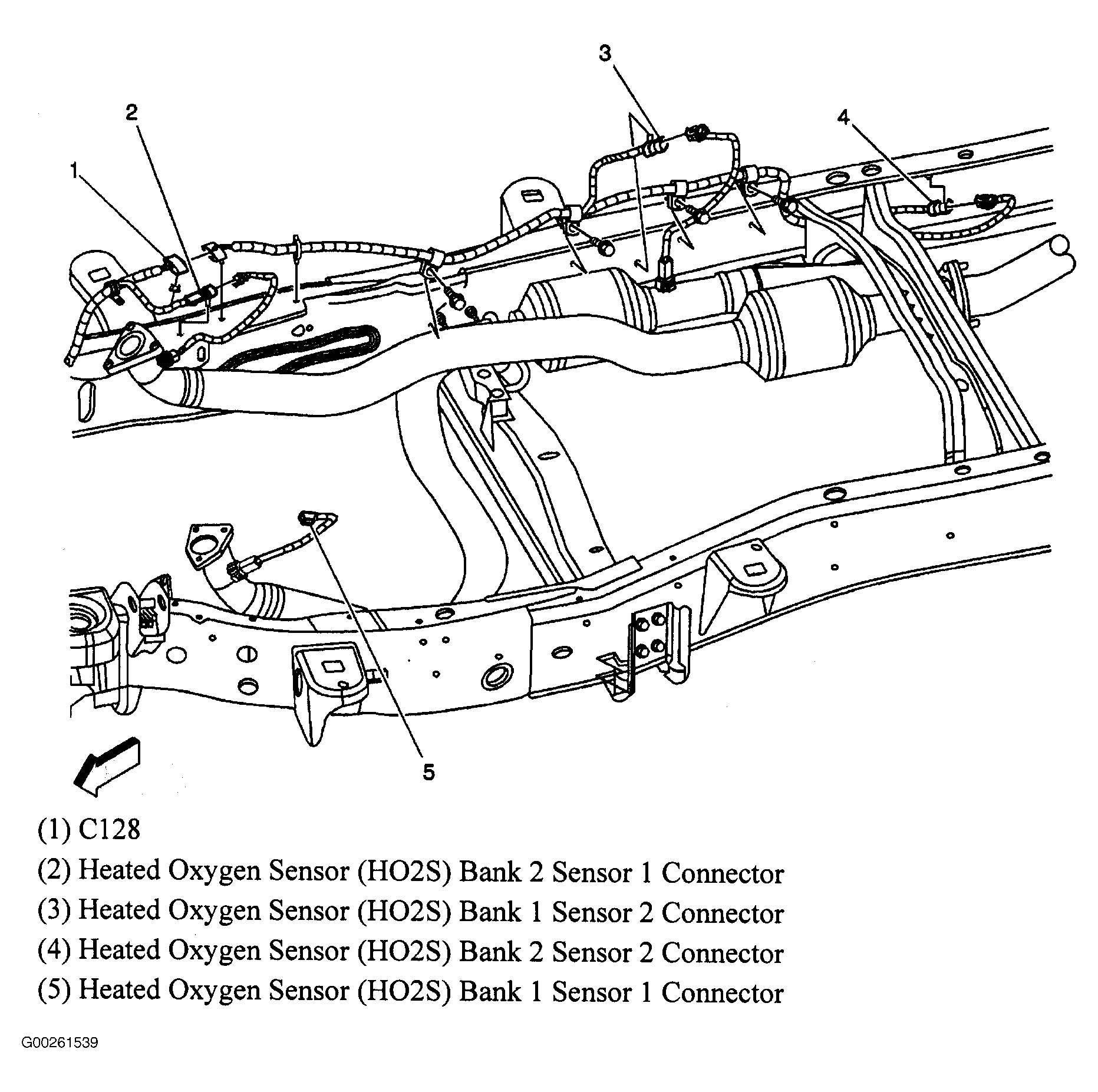

Fig 50: Center Of Chassis
Courtesy of GENERAL MOTORS CORP.

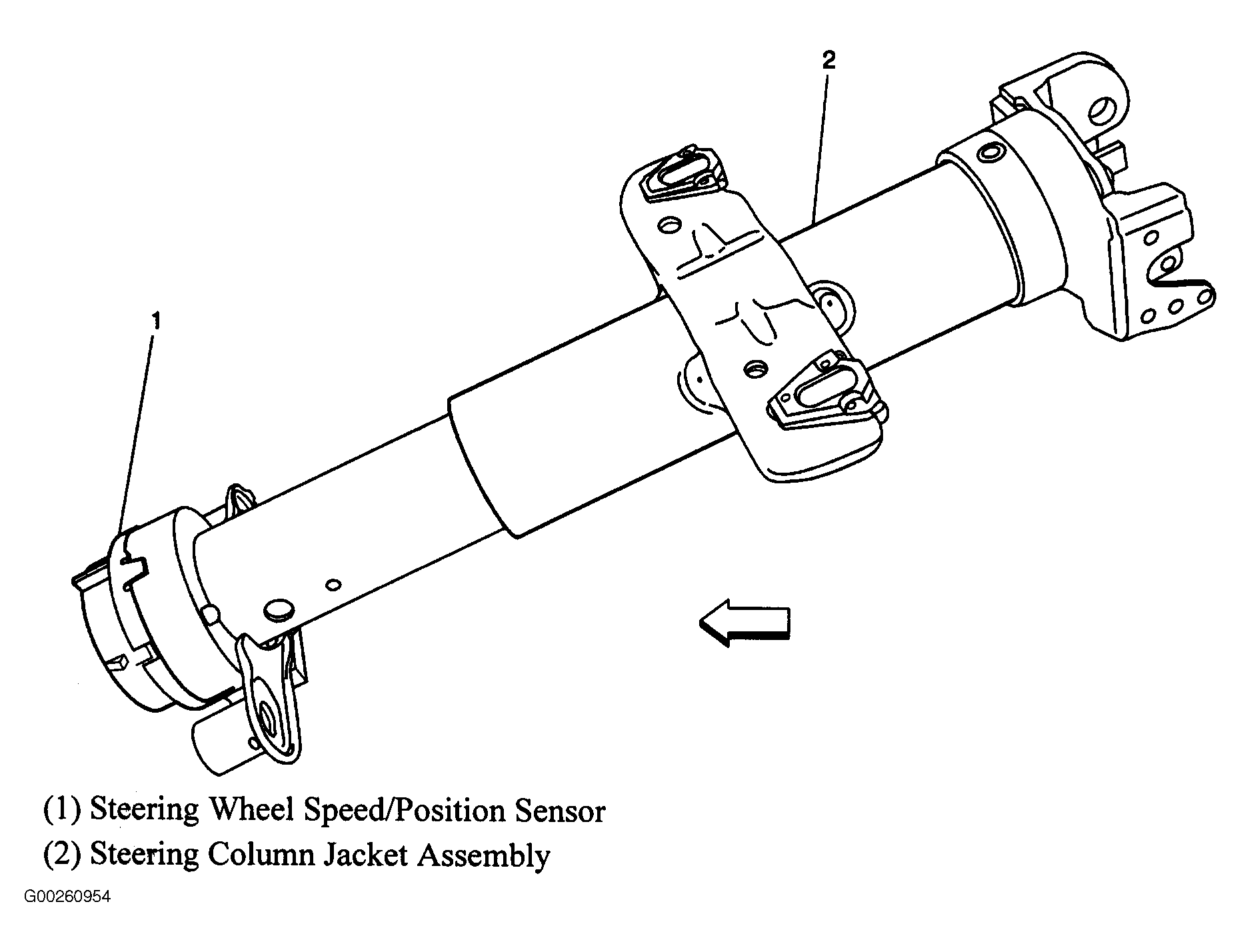

Fig 51: Steering Column
Courtesy of GENERAL MOTORS CORP.

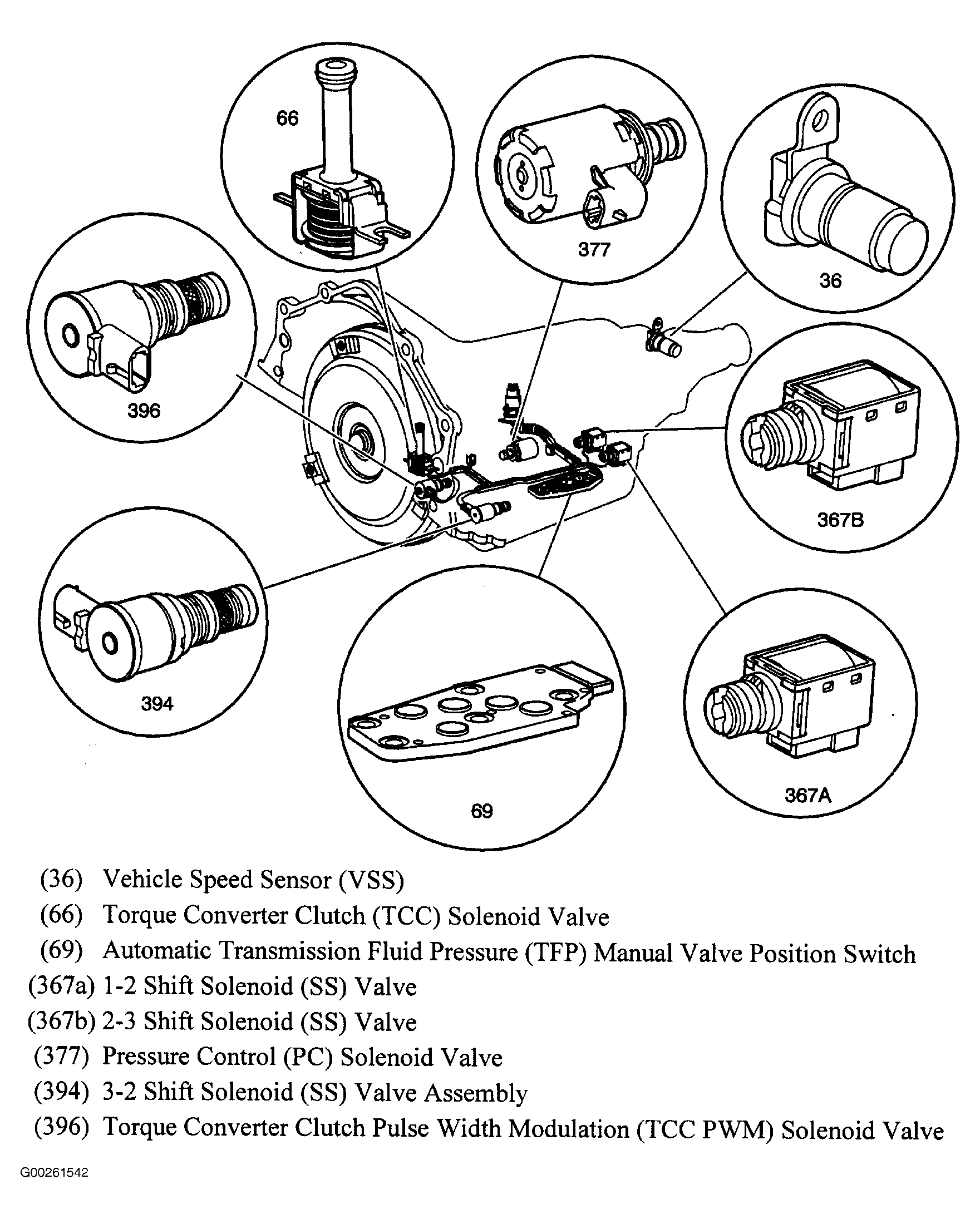

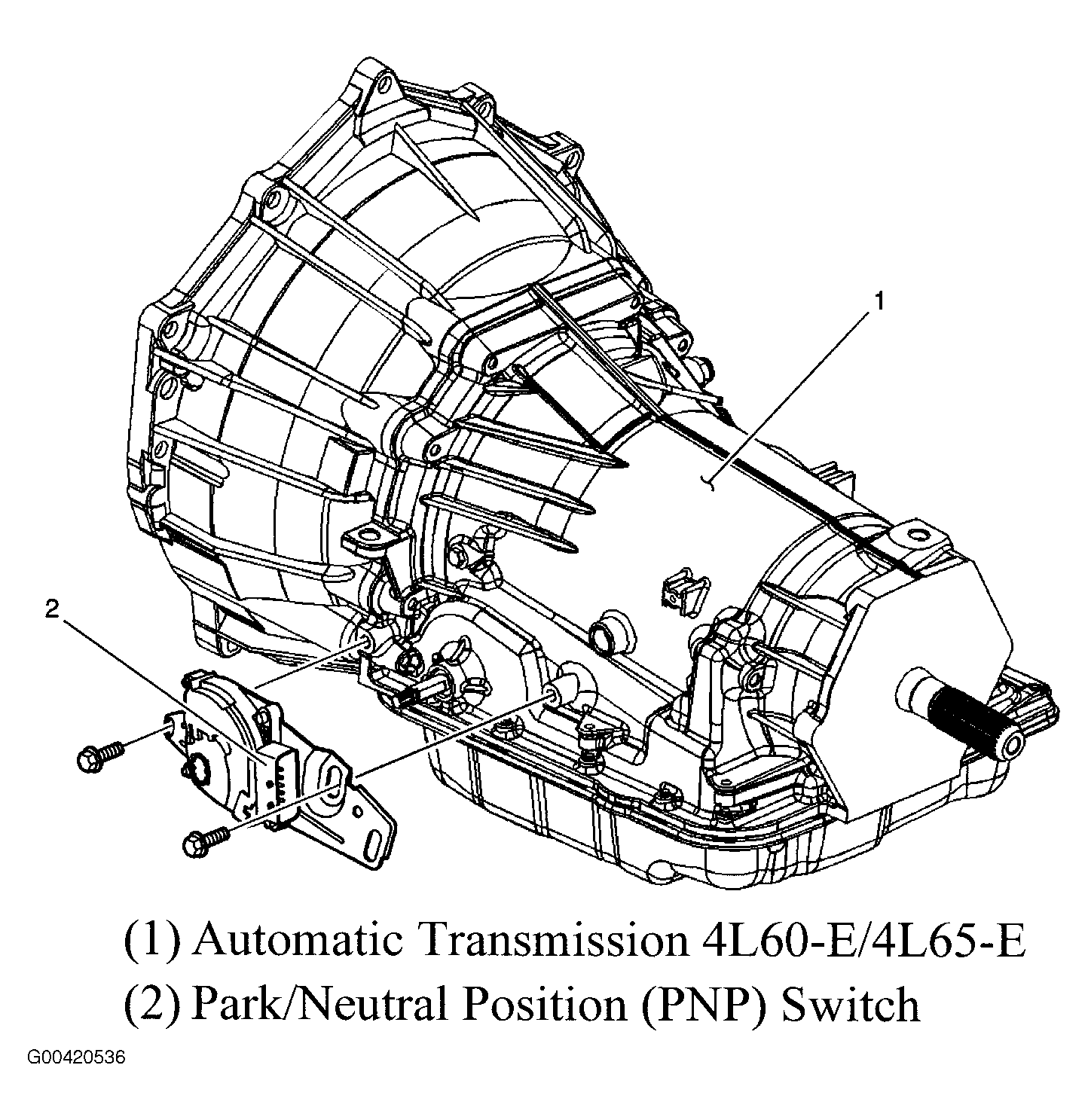

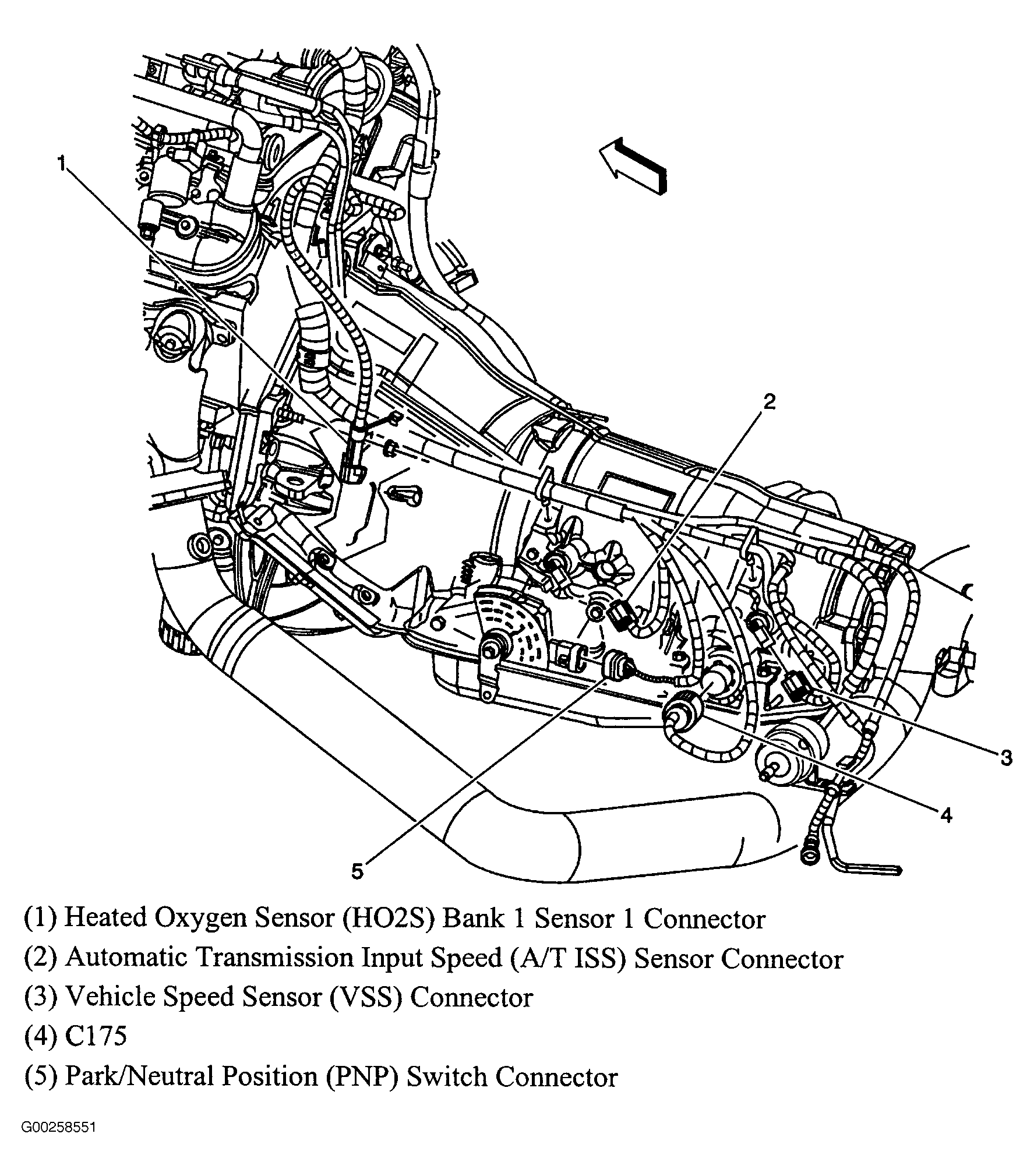

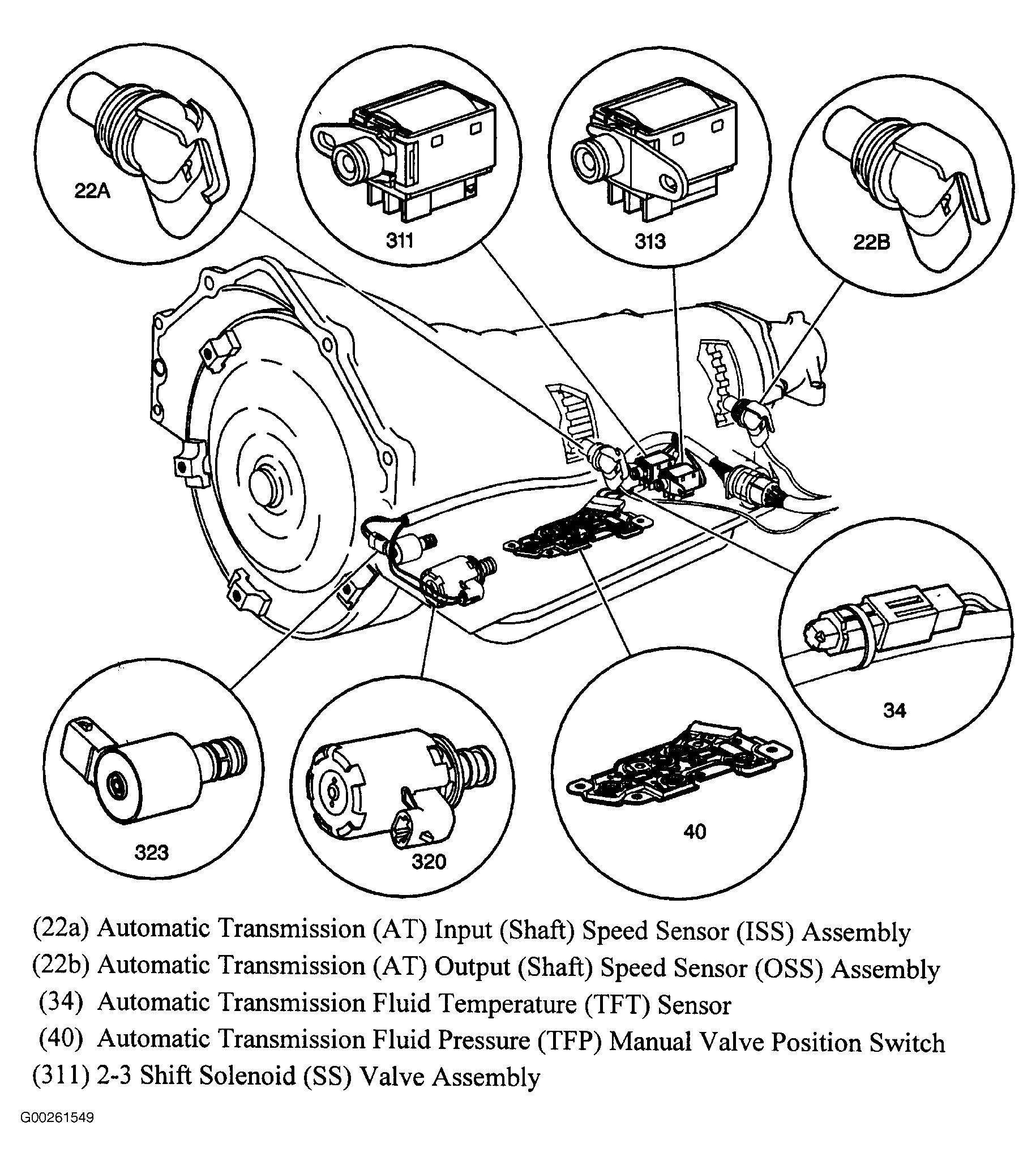

Fig 52: Automatic Transmission (4L60-E/4L65-E)
Courtesy of GENERAL MOTORS CORP.
Fig 53: Left Side Of Transmission (4L60-E/4L65-E)
Courtesy of GENERAL MOTORS CORP.

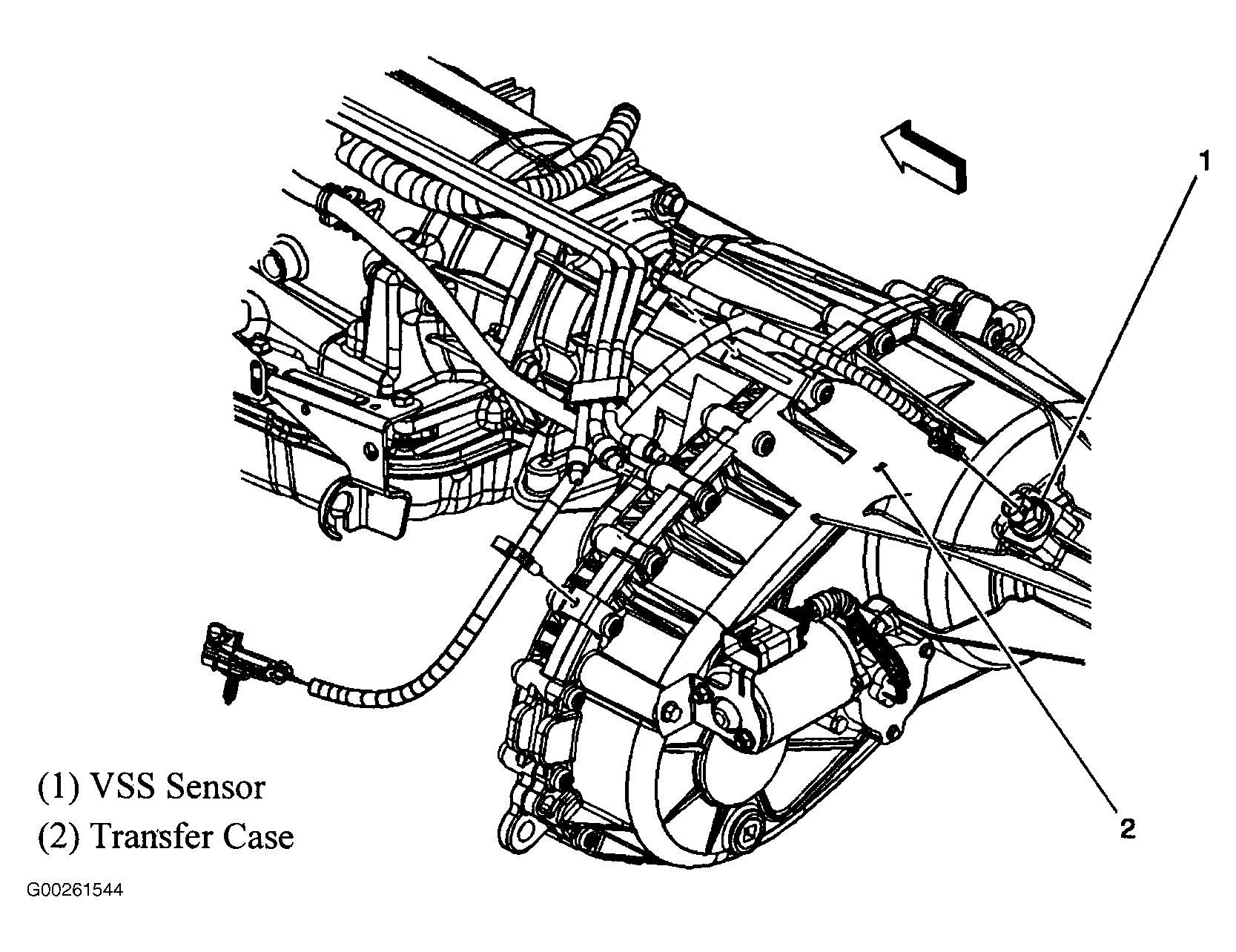

Fig 54: Rear Of Transfer Case (4L60-E/4L65-E)
Courtesy of GENERAL MOTORS CORP.

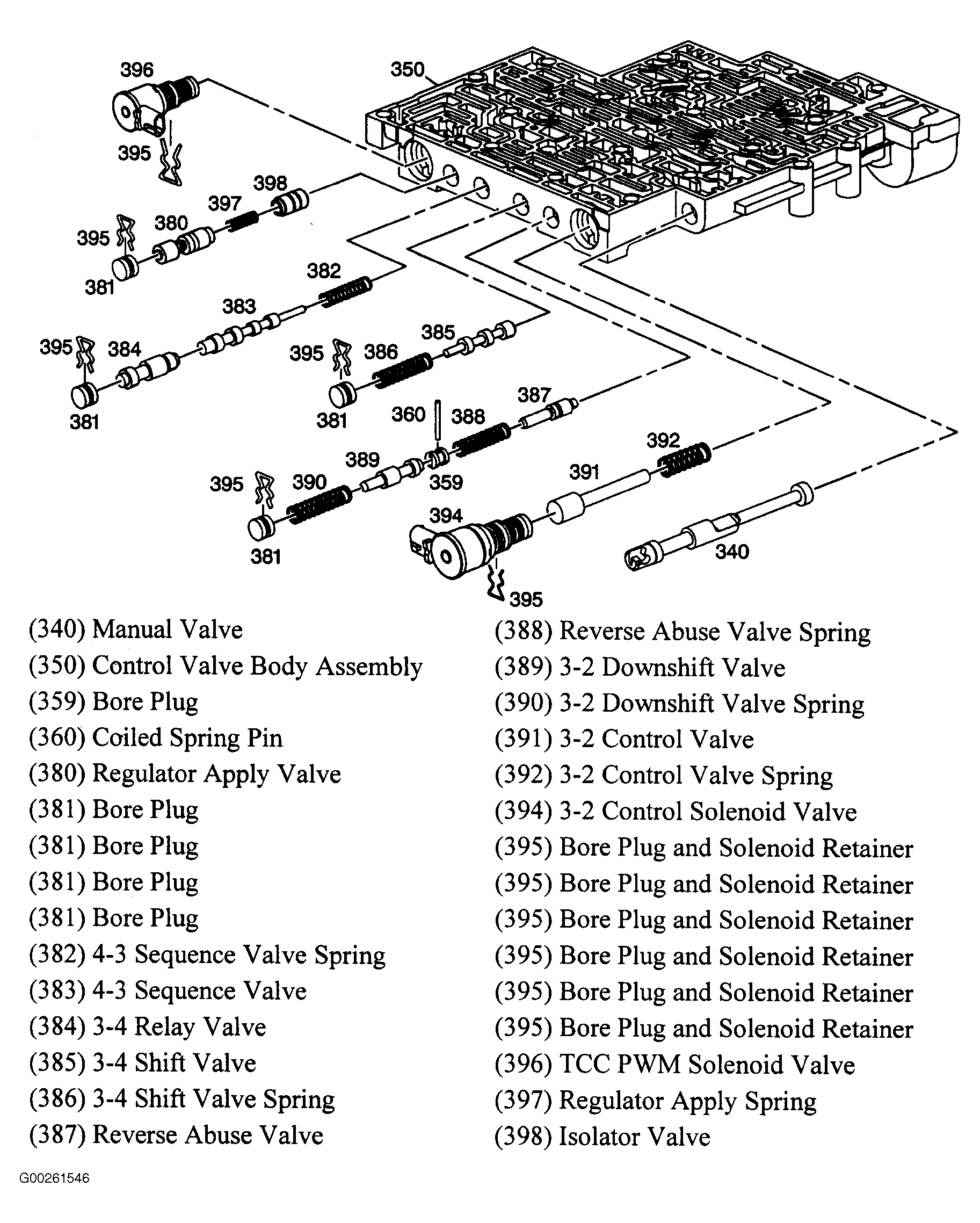

Fig 55: Automatic Transmission Control Valve Assembly
Courtesy of GENERAL MOTORS CORP.
Fig 56: Automatic Transmission (4L80-E) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 57: Automatic Transmission (4L80-E) (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 58: Driver Seat
Courtesy of GENERAL MOTORS CORP.
Fig 59: SIR Components
Courtesy of GENERAL MOTORS CORP.

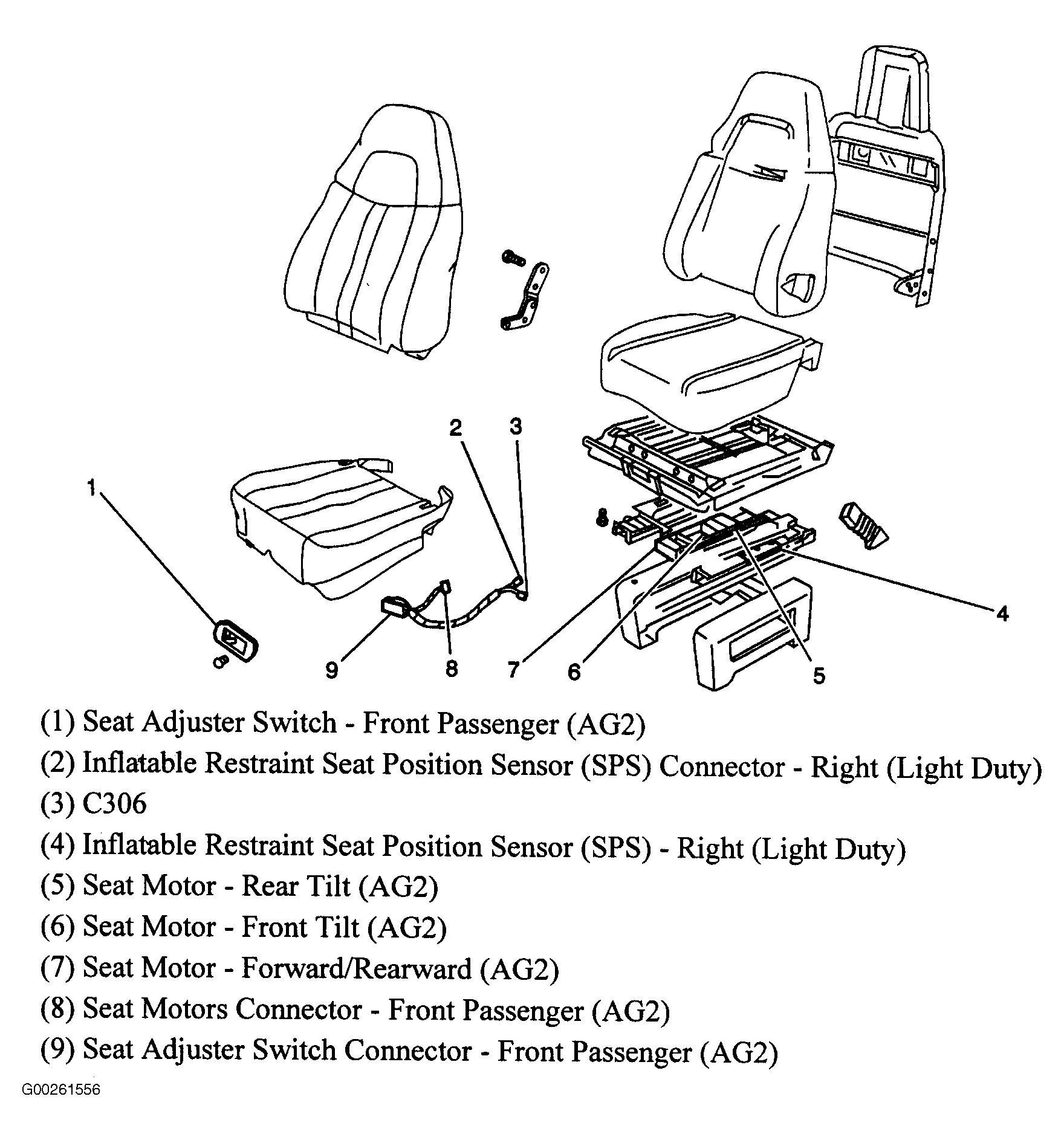

Fig 60: Passenger Seat
Courtesy of GENERAL MOTORS CORP.

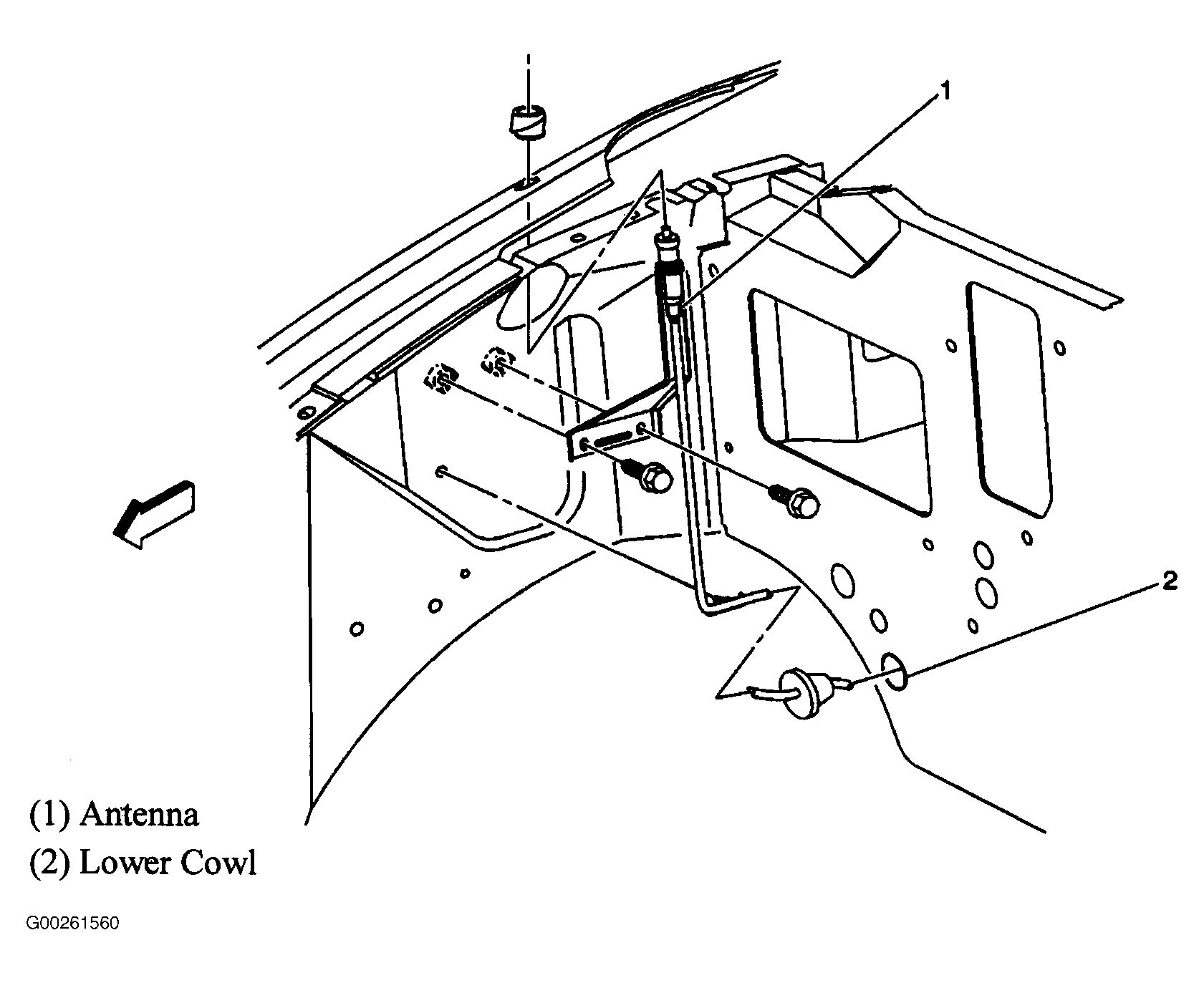

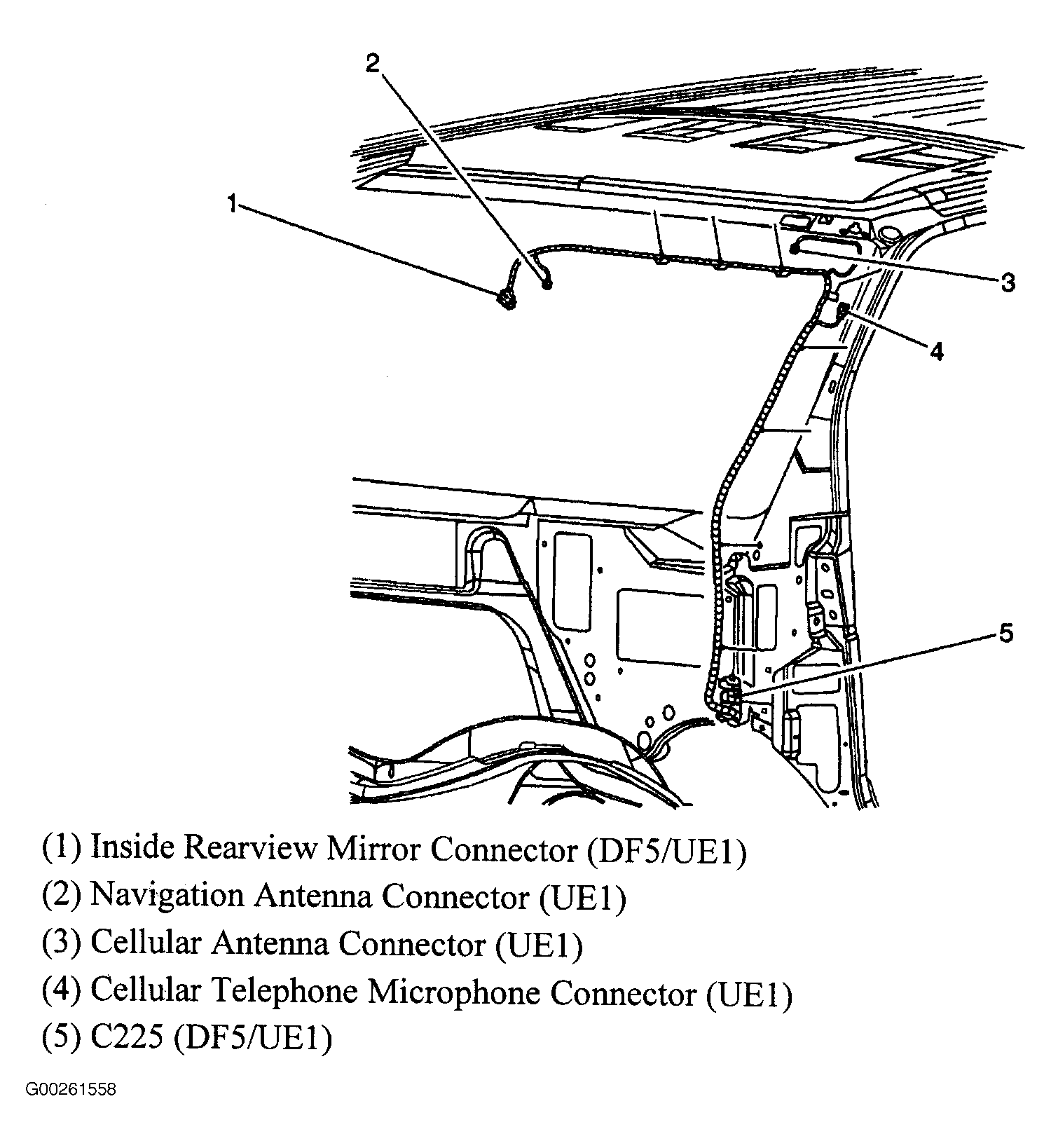

Fig 61: Right "A" Pillar & Roof
Courtesy of GENERAL MOTORS CORP.
Fig 62: Left Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 63: Right Rear Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 64: Driver Door
Courtesy of GENERAL MOTORS CORP.
Fig 65: Front Passenger Door
Courtesy of GENERAL MOTORS CORP.
Fig 66: Right Rear Door (Passenger/Cargo)
Courtesy of GENERAL MOTORS CORP.
Fig 67: Center Of Dash (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 68: Center Of Dash (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 69: Left Side Of Dash
Courtesy of GENERAL MOTORS CORP.

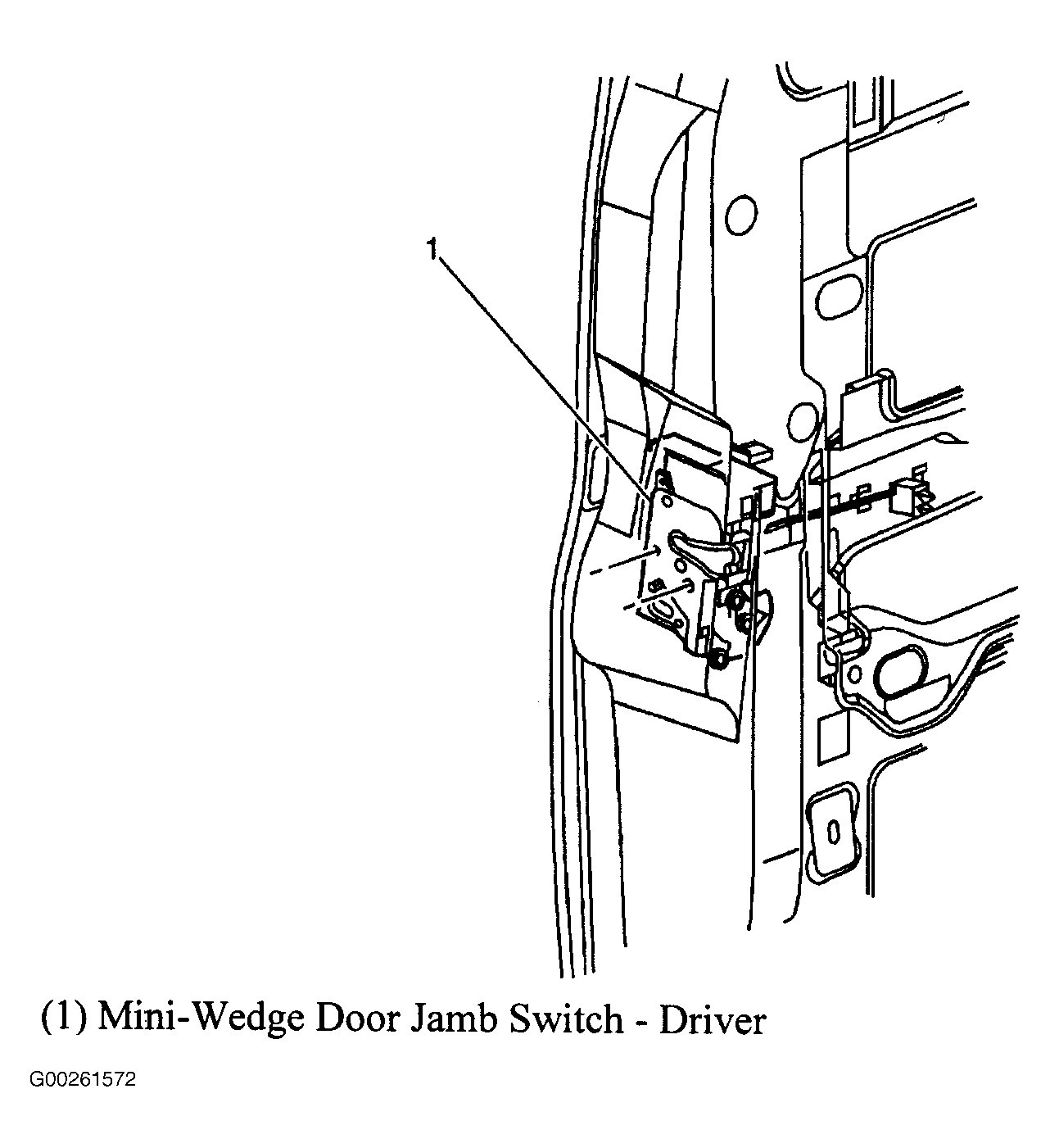

Fig 70: Rear Of Driver Door
Courtesy of GENERAL MOTORS CORP.

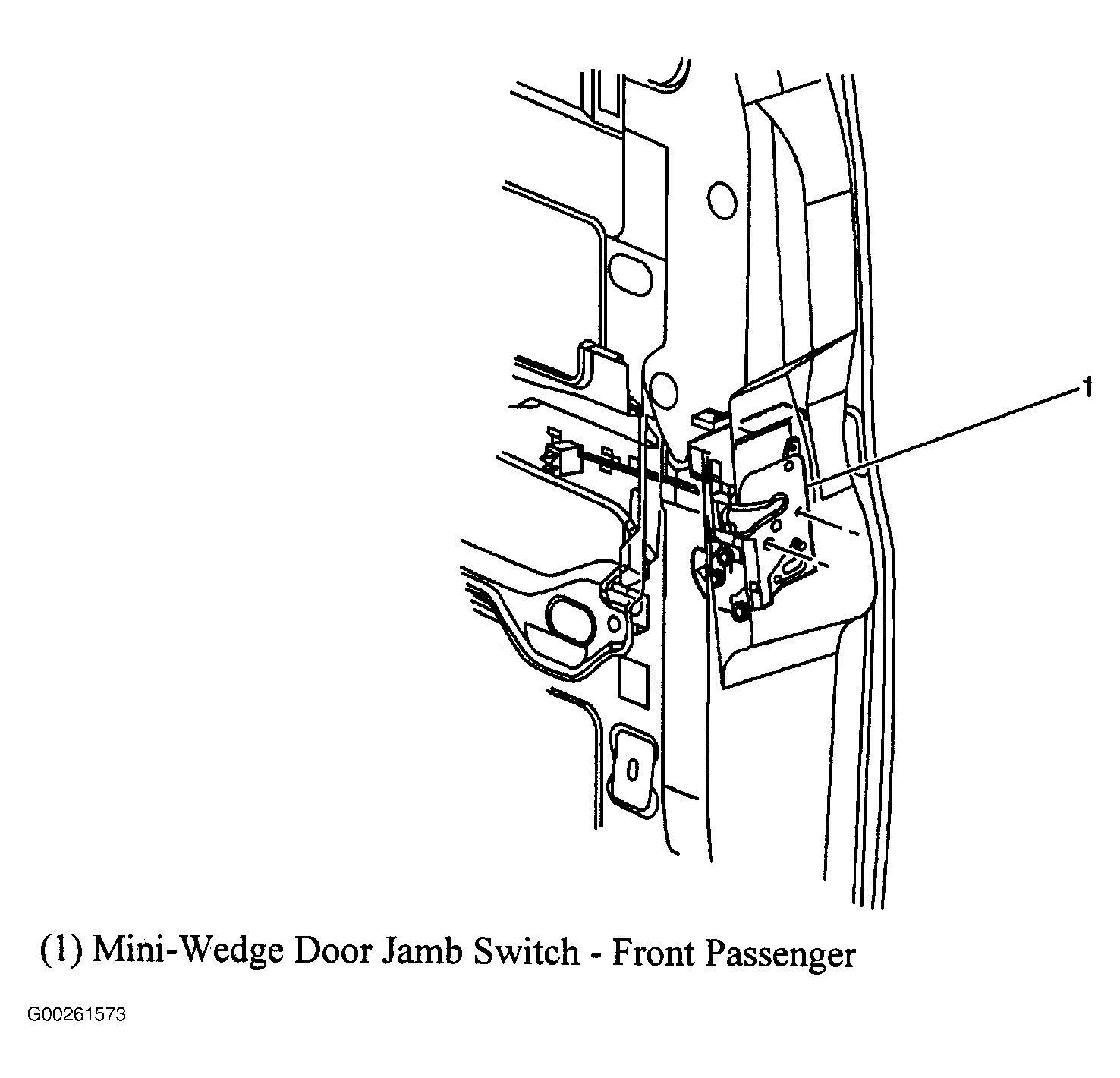

Fig 71: Rear Of Front Passenger Door
Courtesy of GENERAL MOTORS CORP.

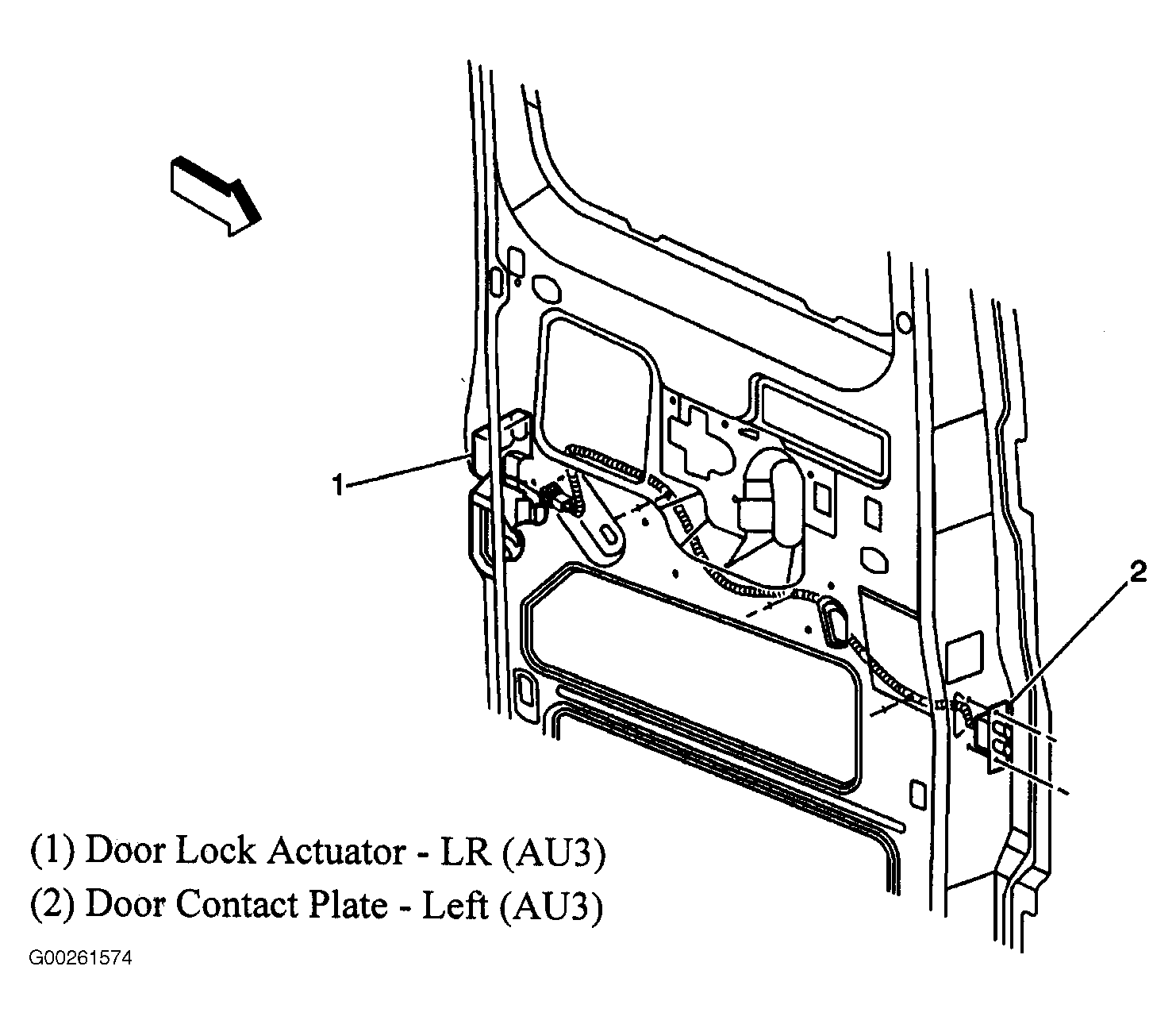

Fig 72: Left Side Door (Hinged)
Courtesy of GENERAL MOTORS CORP.

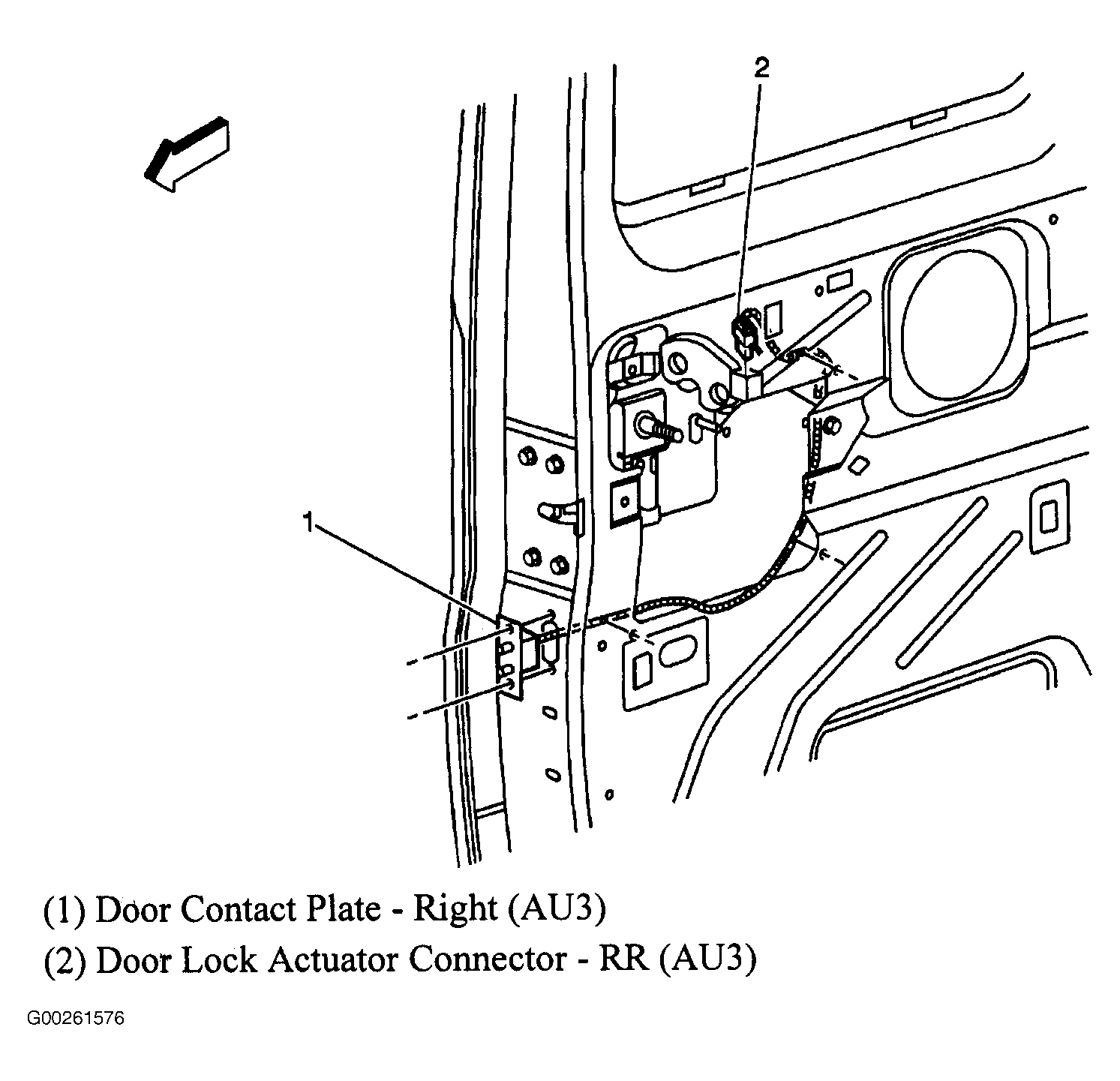

Fig 73: Right Side Door (Hinged)
Courtesy of GENERAL MOTORS CORP.

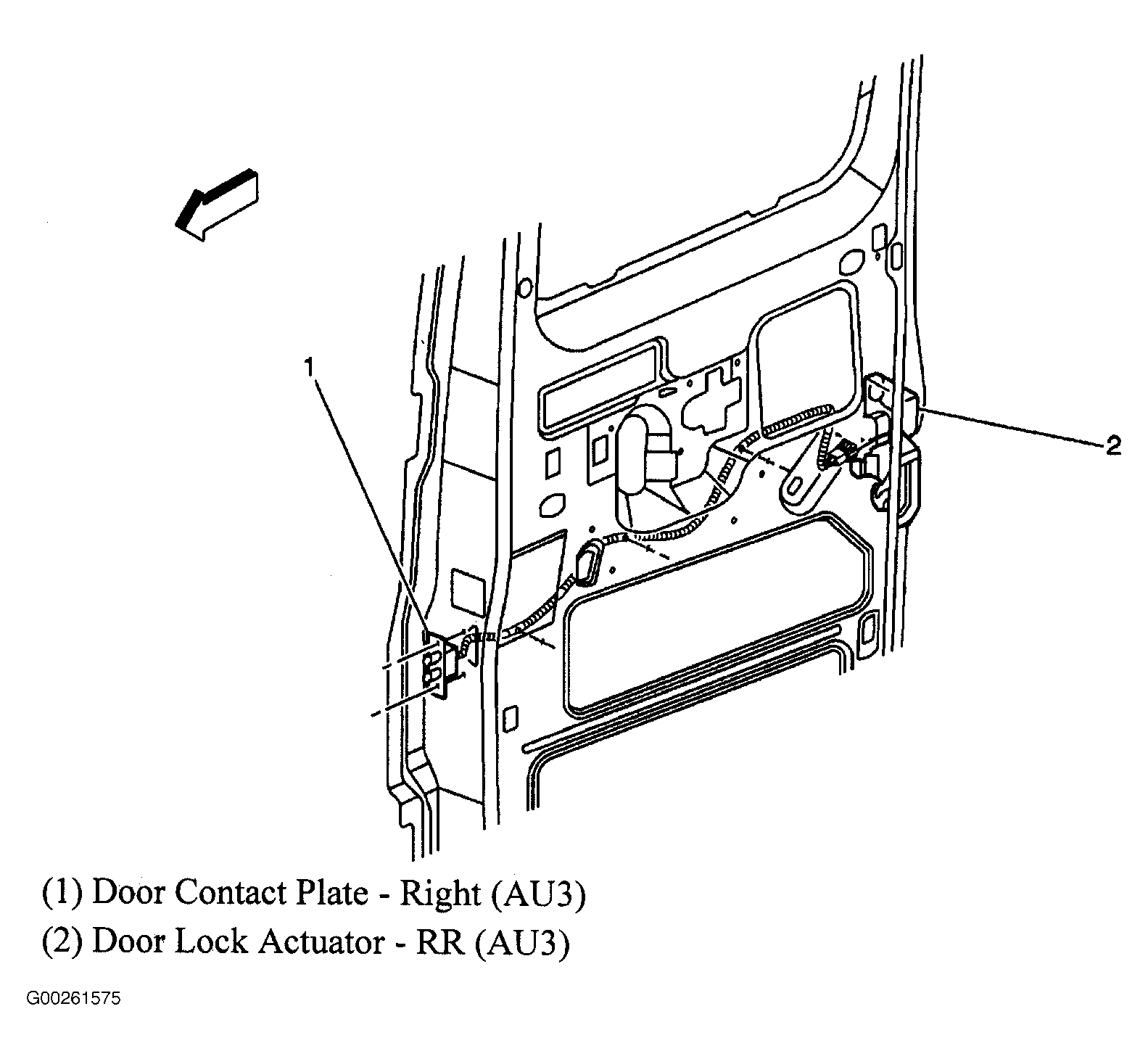

Fig 74: Right Side Door (Sliding)
Courtesy of GENERAL MOTORS CORP.

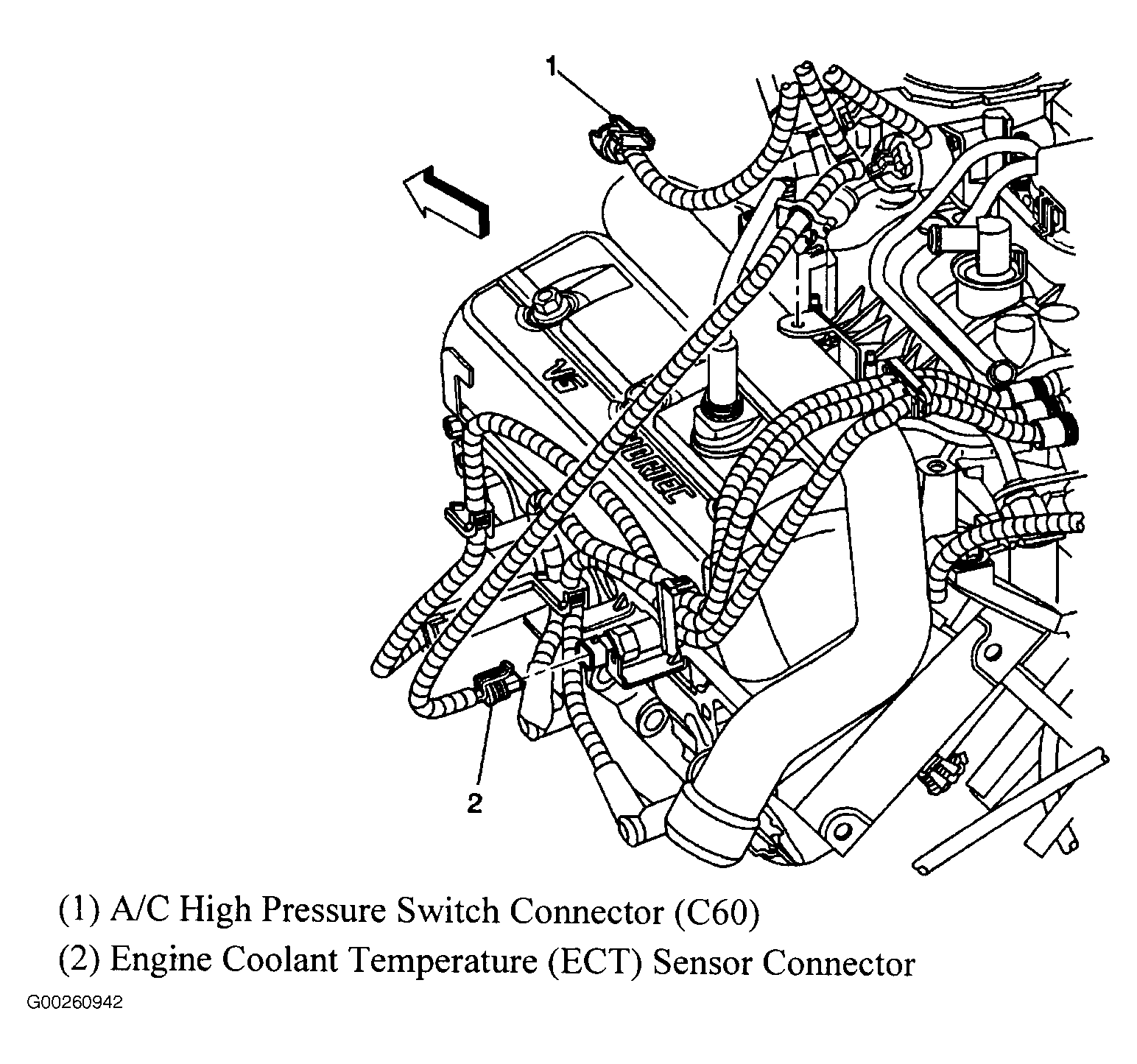

Fig 75: Left Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 76: Center Of Dash
Courtesy of GENERAL MOTORS CORP.

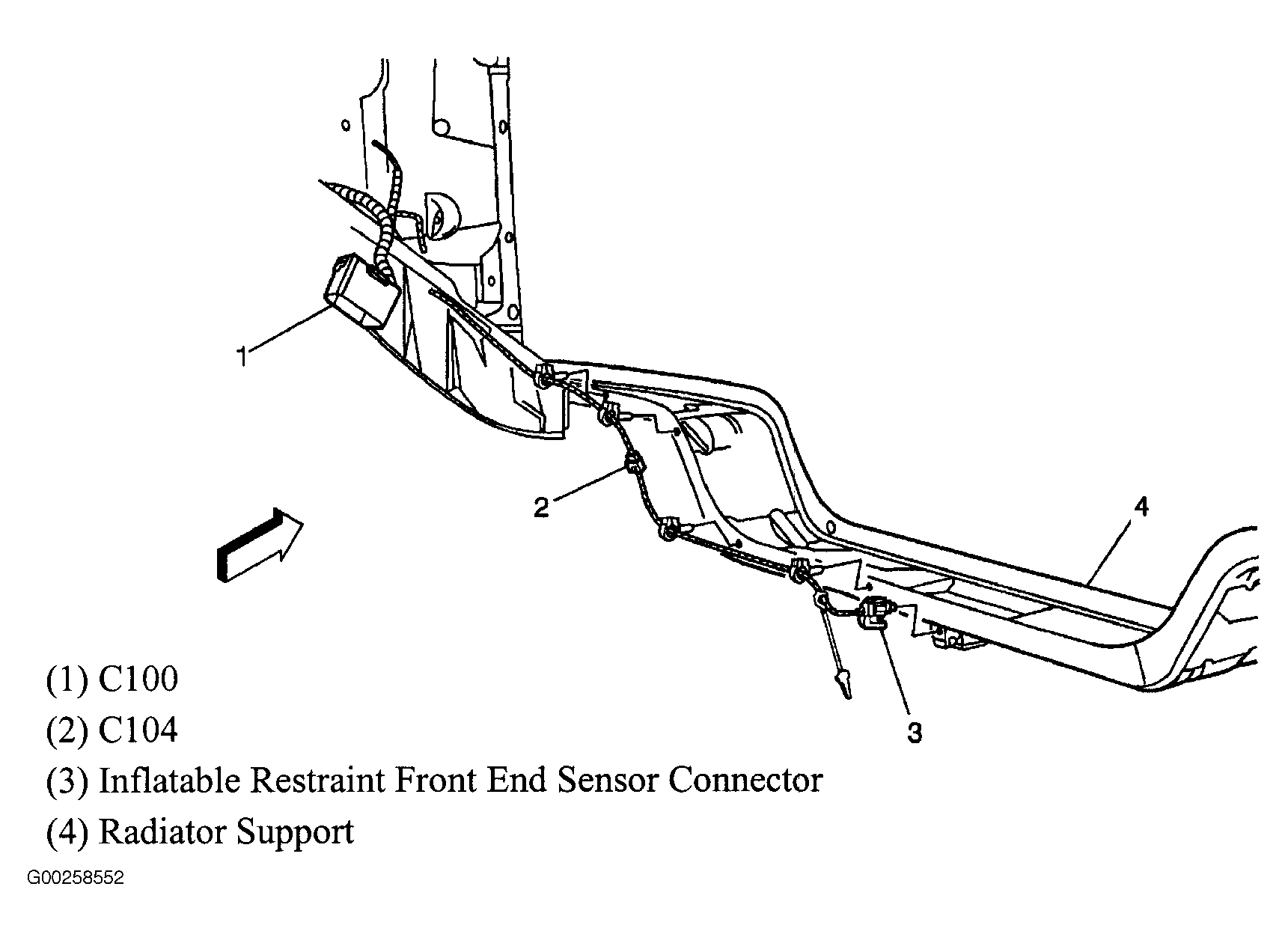

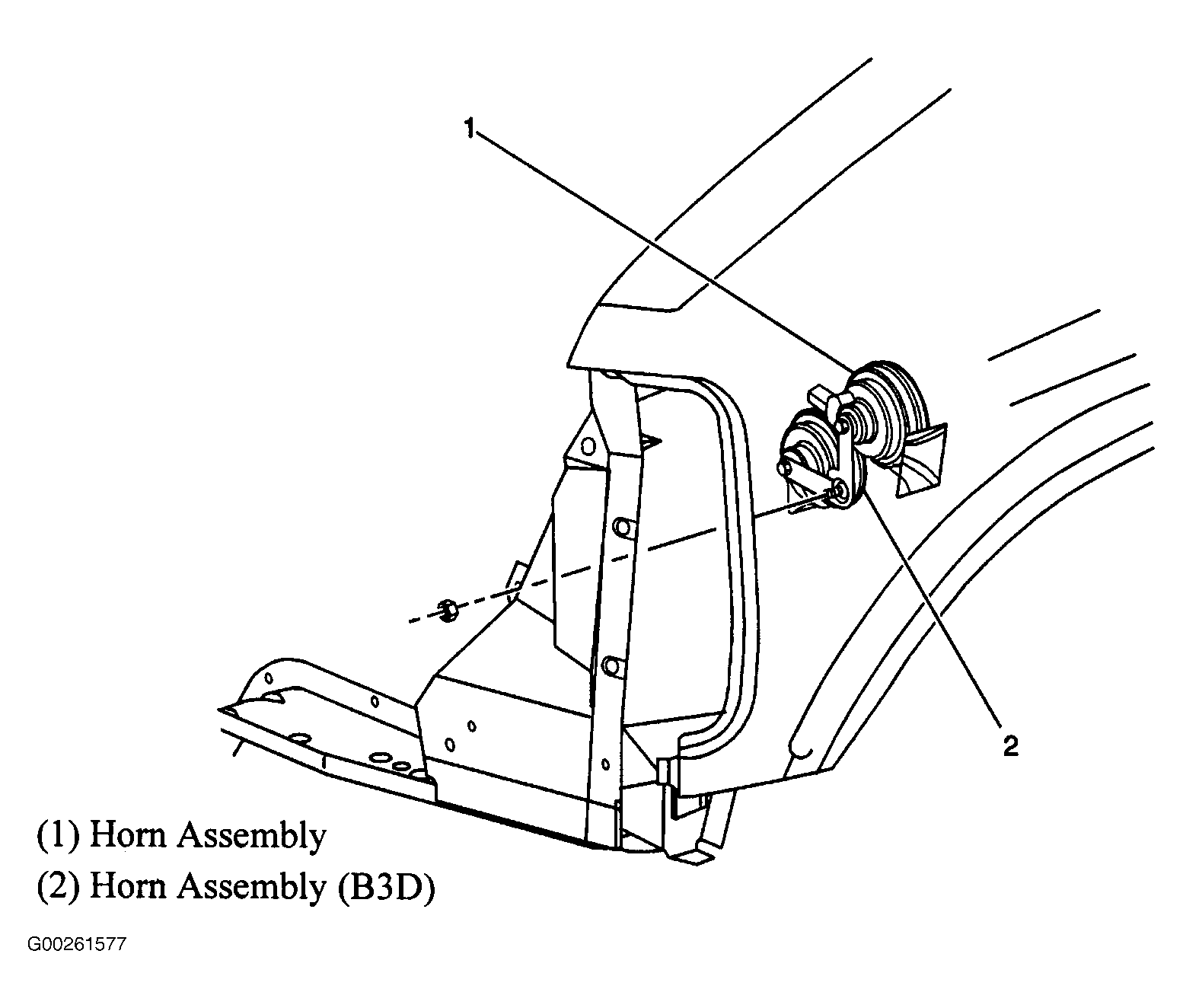

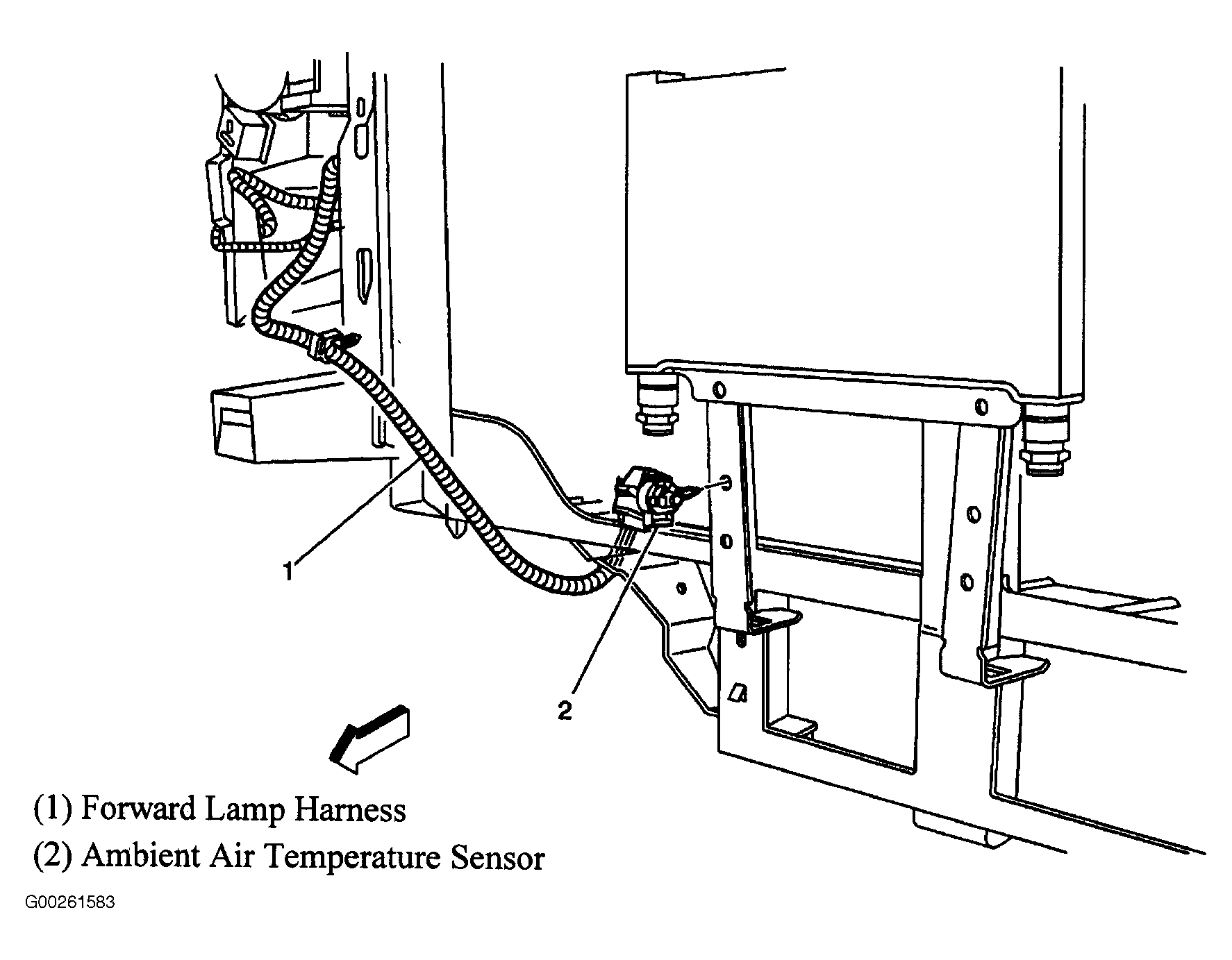

Fig 77: Front Of Vehicle
Courtesy of GENERAL MOTORS CORP.
Fig 78: Left Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 79: Alternate Fuel System Overview
Courtesy of GENERAL MOTORS CORP.
Fig 80: Top Left Front Of Engine (4.8L VIN V, 5.3L VIN T & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 81: Rear Auxiliary Heater & A/C
Courtesy of GENERAL MOTORS CORP.

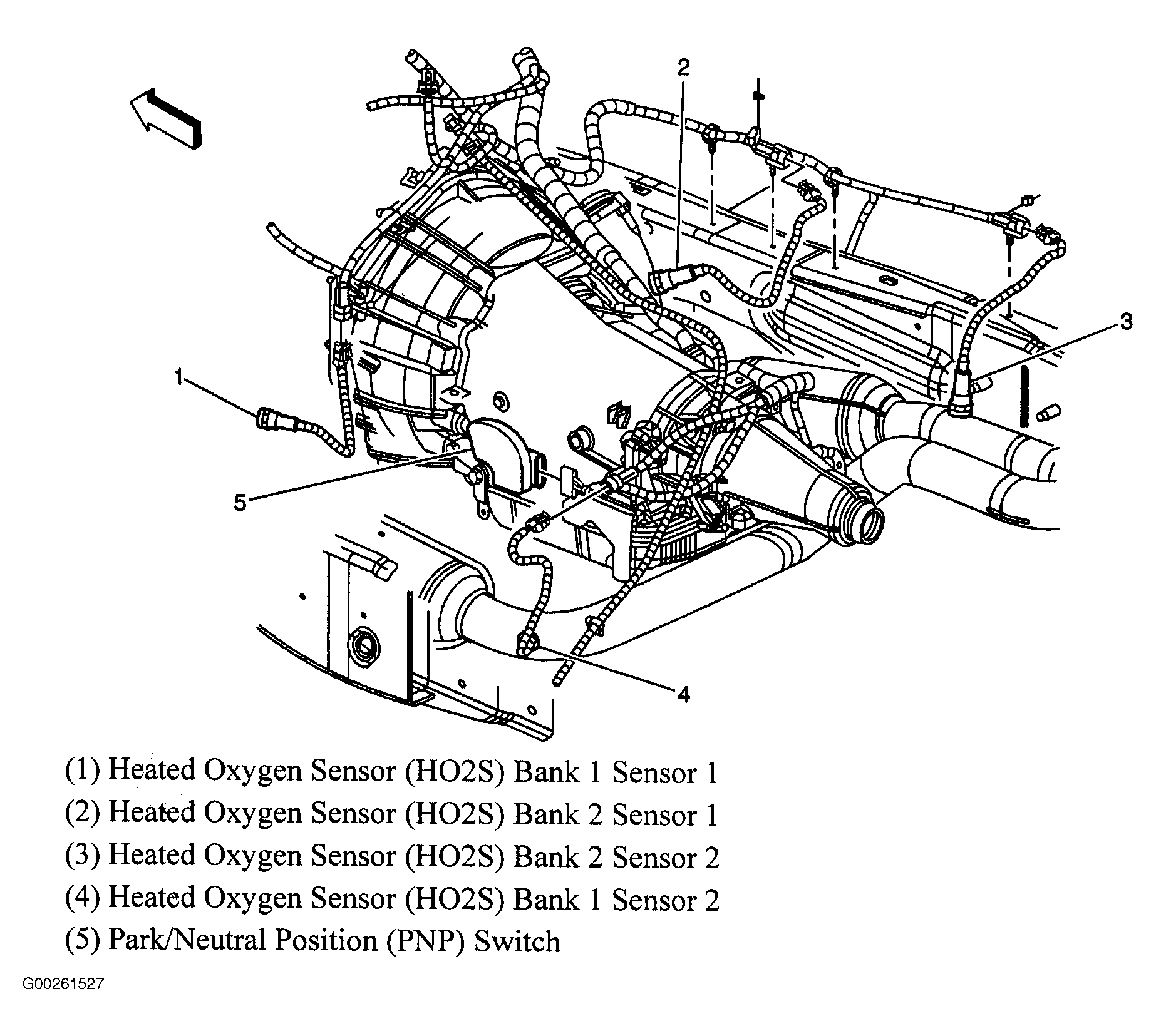

Fig 82: Rear Of Engine & Transmission (4.3L VIN X & 5.3L VIN T)
Courtesy of GENERAL MOTORS CORP.
Fig 83: Rear Of Engine & Transmission (4.8L VIN V & 6.0L VIN U)
Courtesy of GENERAL MOTORS CORP.
Fig 84: Left Front Of Engine Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 85: Front Headliner
Courtesy of GENERAL MOTORS CORP.
Fig 86: Rear Frame (W/JL4)
Courtesy of GENERAL MOTORS CORP.
Fig 87: Left Front Of Passenger Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 88: Left Rear Of Passenger Compartment
Courtesy of GENERAL MOTORS CORP.
Fig 89: Left Front Of Engine Compartment (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 90: Right Frame Rail
Courtesy of GENERAL MOTORS CORP.

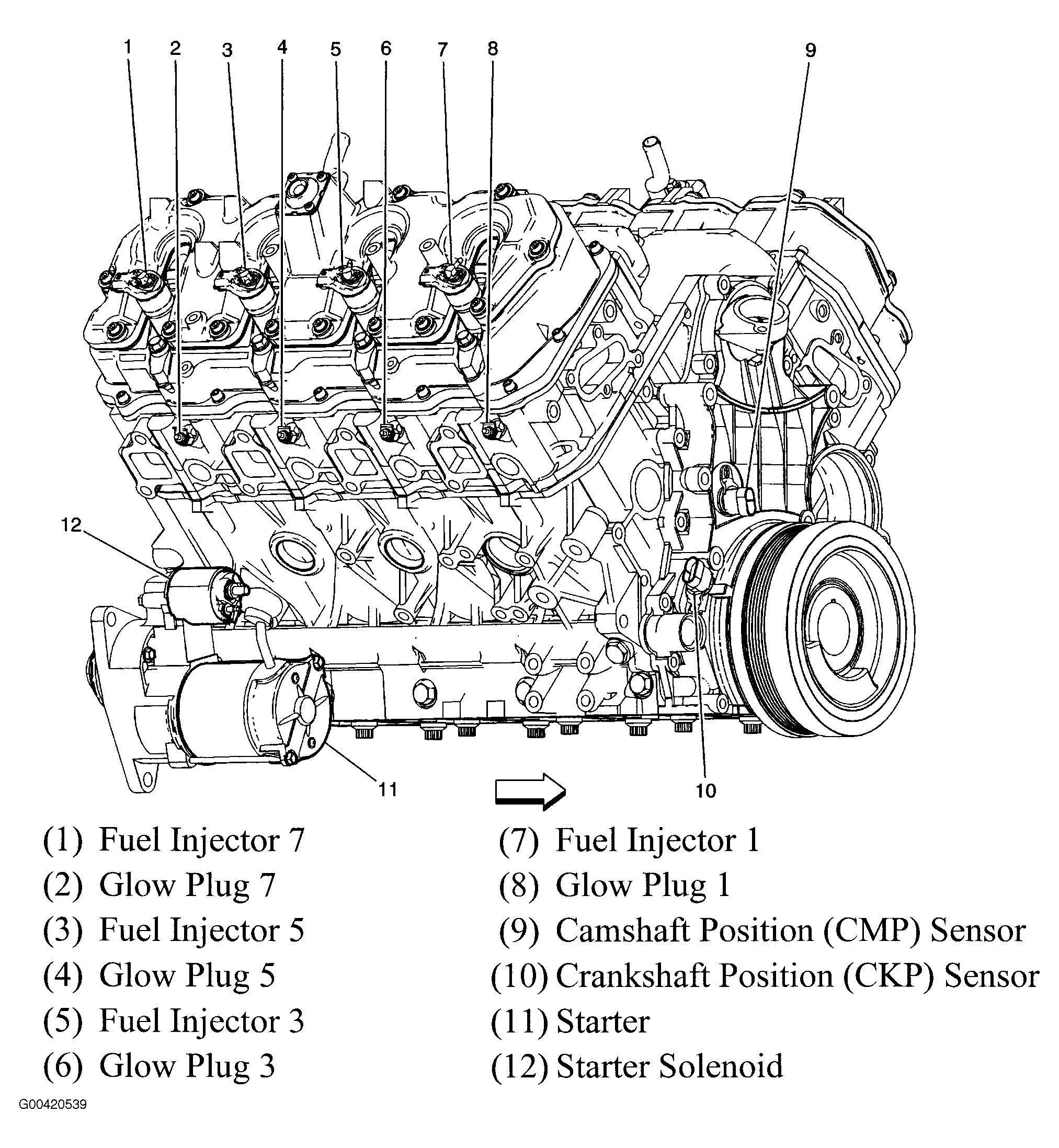

Fig 91: Right Side Of Engine (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.

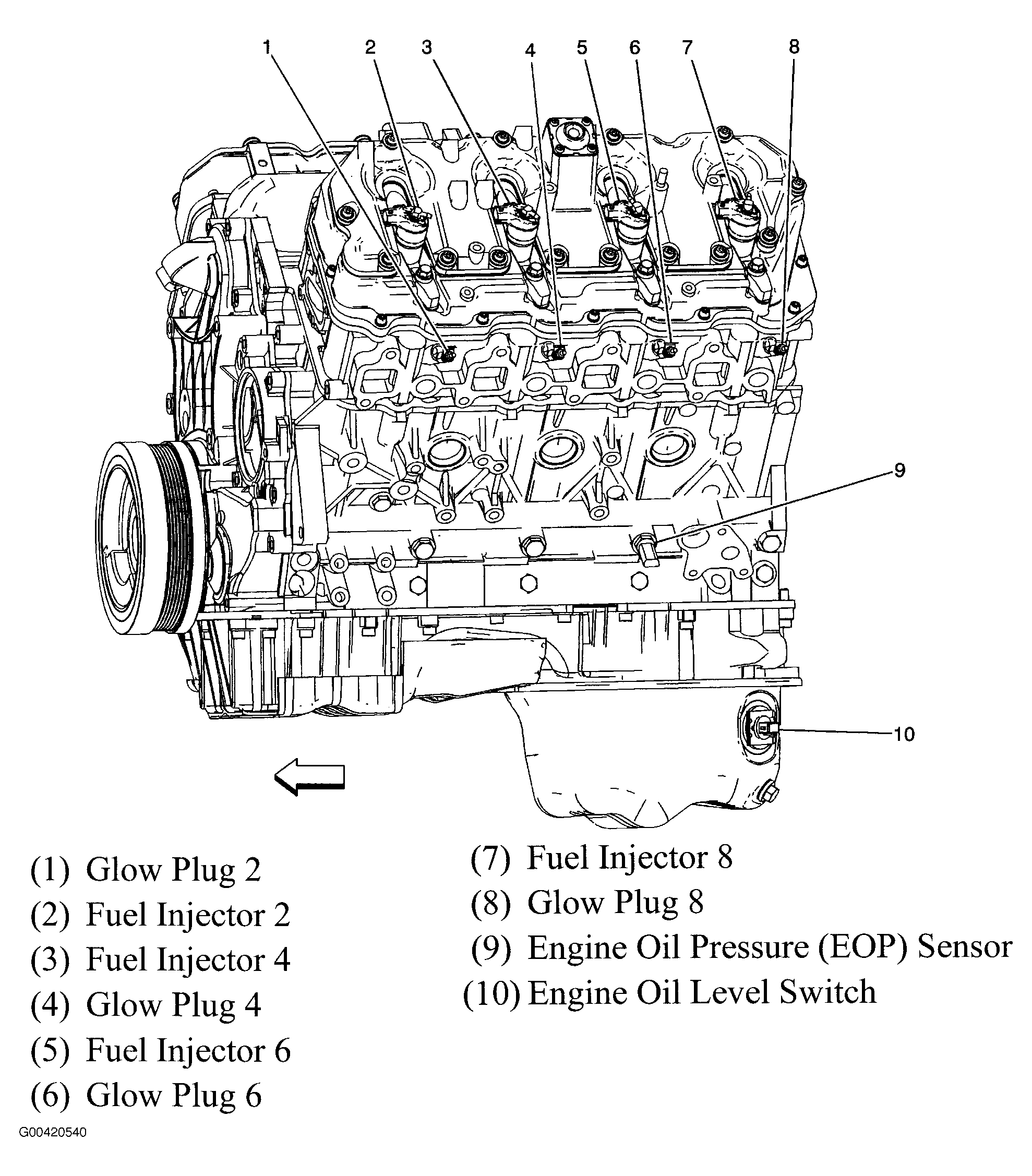

Fig 92: Left Side Of Engine (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 93: Top Of Engine (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 94: Right Front Of Engine Compartment (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 95: Left Frame Rail (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 96: Under Center Of Vehicle (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
Fig 97: Left Side Of Engine Compartment (6.6L VIN W)
Courtesy of GENERAL MOTORS CORP.
