Stationary Windows Component Views

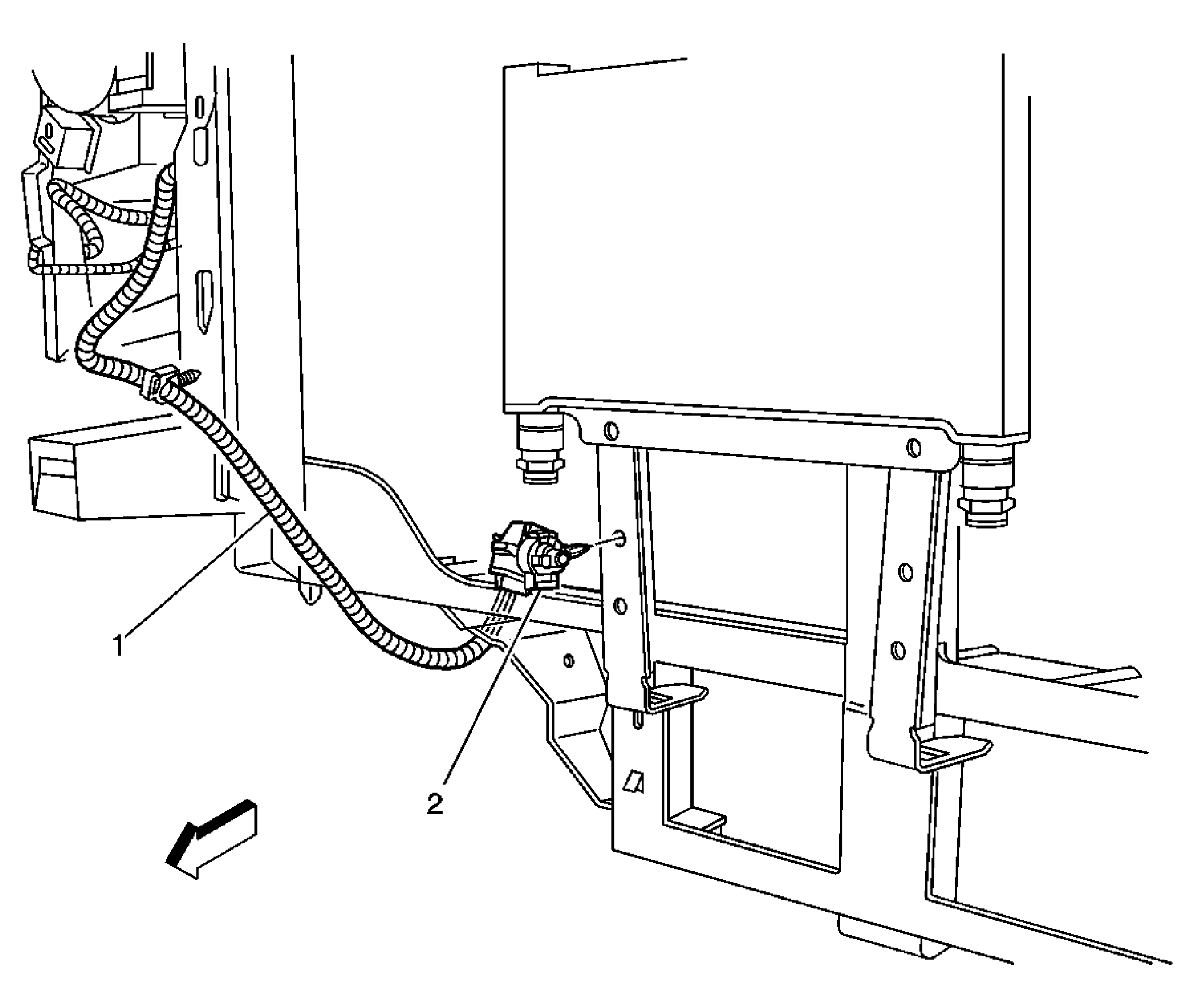

Fig 1: Component View - Front Of Vehicle (DF5)
GM886059Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Forward Lamp Harness
2 Ambient Air Temperature Sensor
Fig 2: Inside Rearview Mirror
GM309865Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Inside Rearview Mirror Connector (DF5/UE1)
2 Inside Rearview Mirror

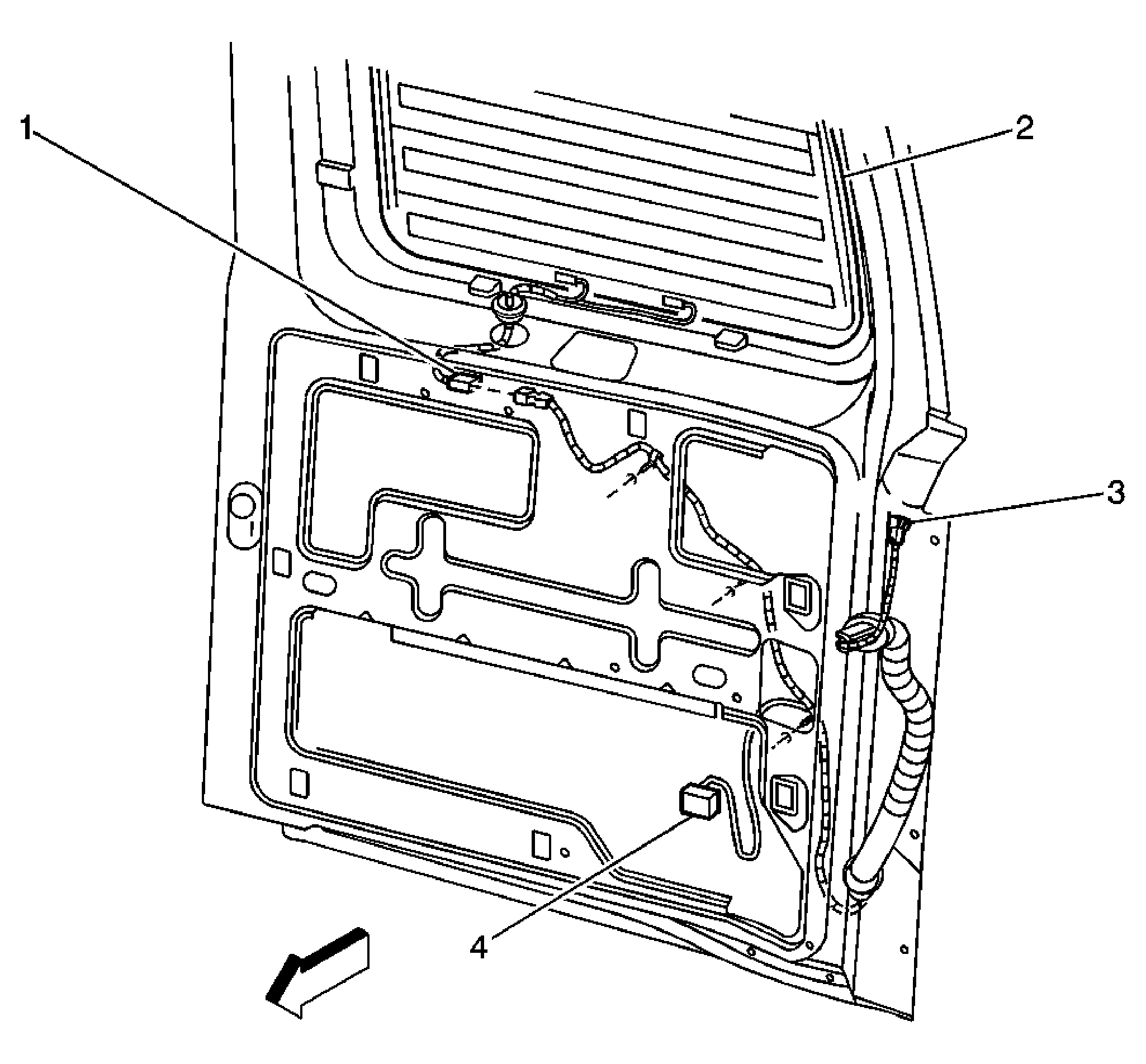

Fig 3: Left Rear Cargo Door Harness Routing (Passenger/Cargo)
GM1639648Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 C901 (C49 w/A12)
2 Rear Window Defogger Grid - Left (C49)
3 C411
4 Speaker Connector - LR Door (UB1/UC6)

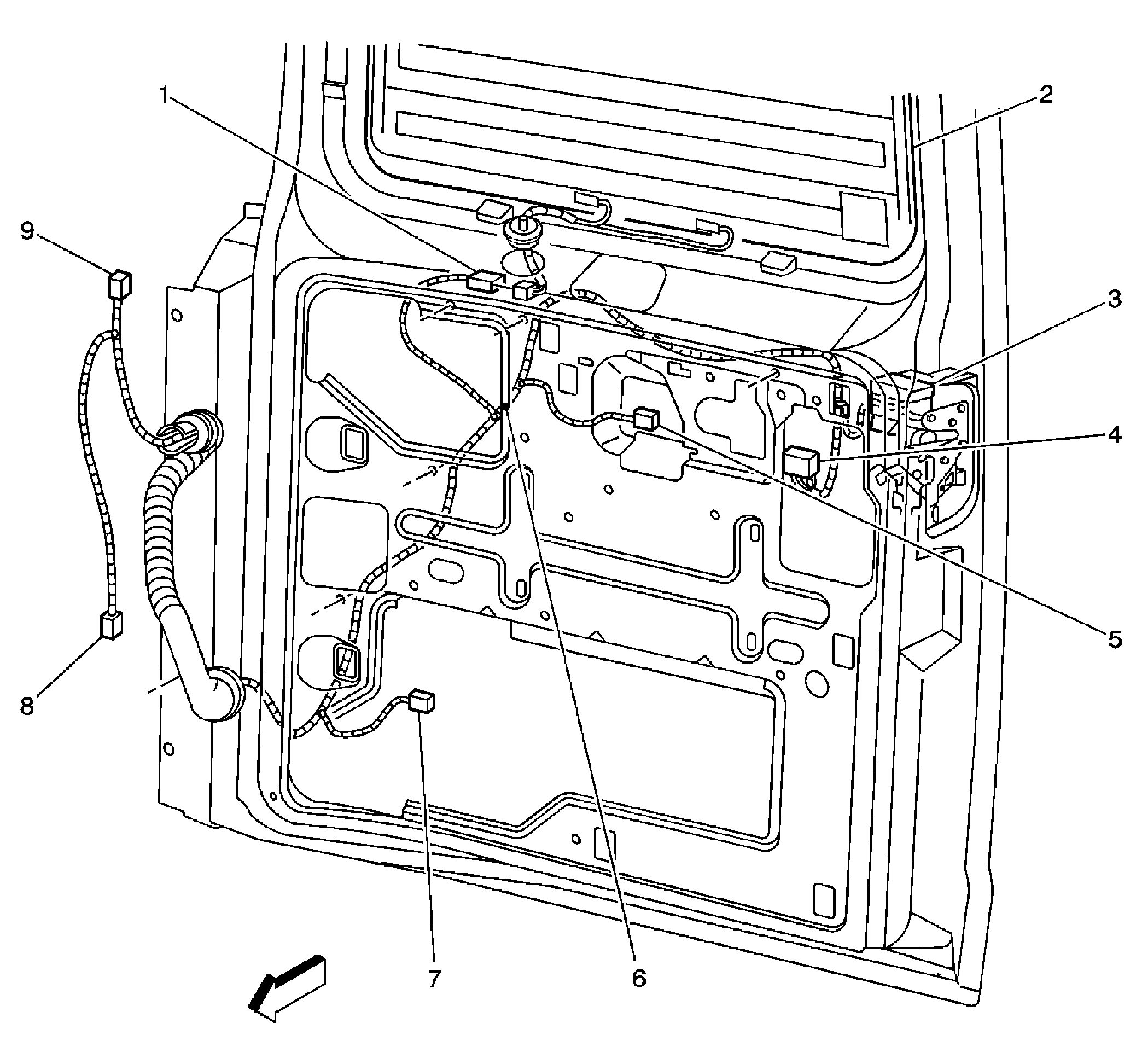

Fig 4: Right Rear Cargo Door Harness Routing (Passenger/Cargo)
GM1639649Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 C902 (C49 w/A12)
2 Rear Window Defogger Grid - Right (C49)
3 Door Latch Assembly - Cargo
4 Door Lock Switch Connector - Rear Cargo (AU3)
5 License Lamp Connector
6 S902
7 Speaker Connector - RR Door (UB1/UC6)
8 C412
9 C400
