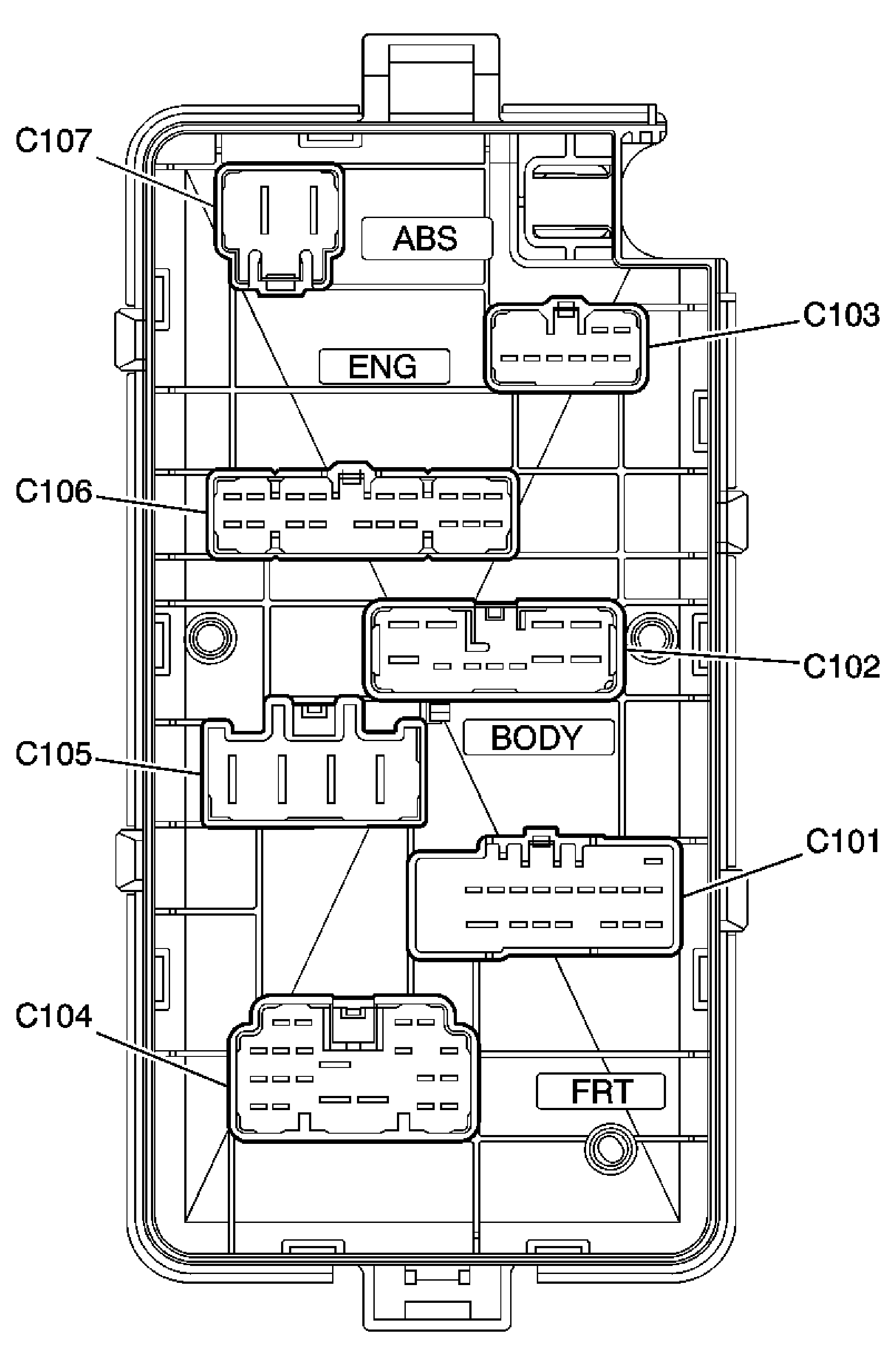

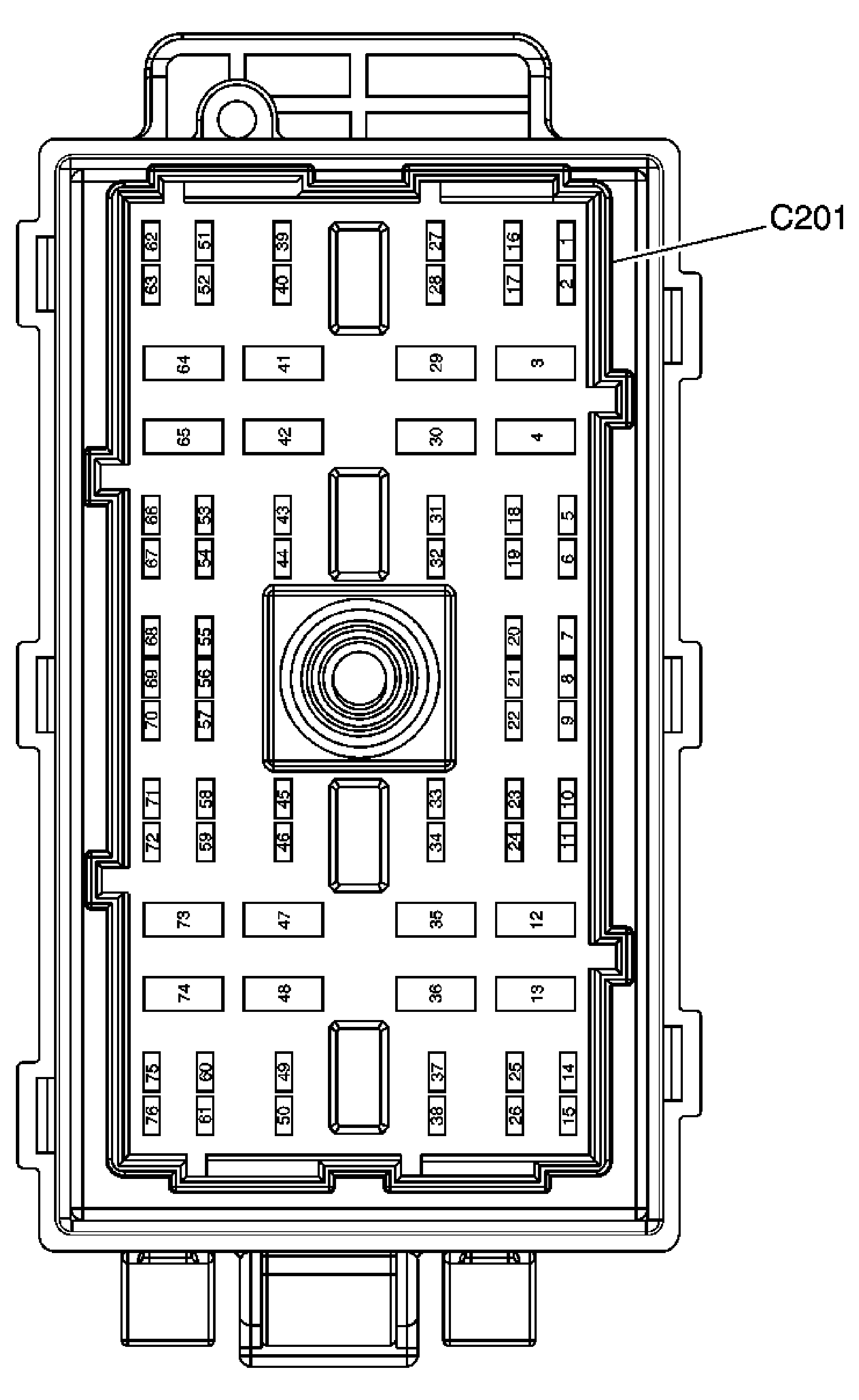

Electrical Center Identification Views

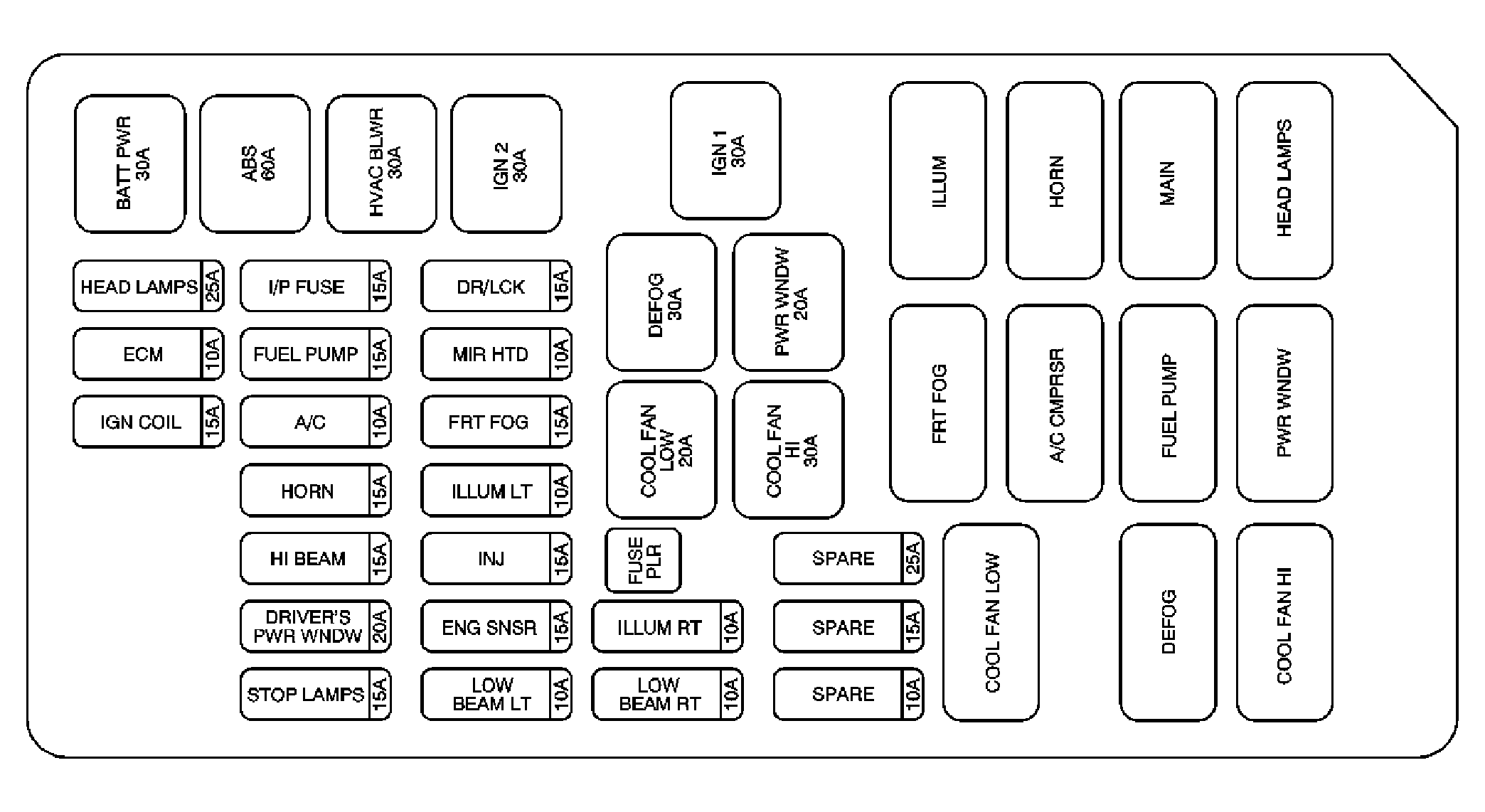

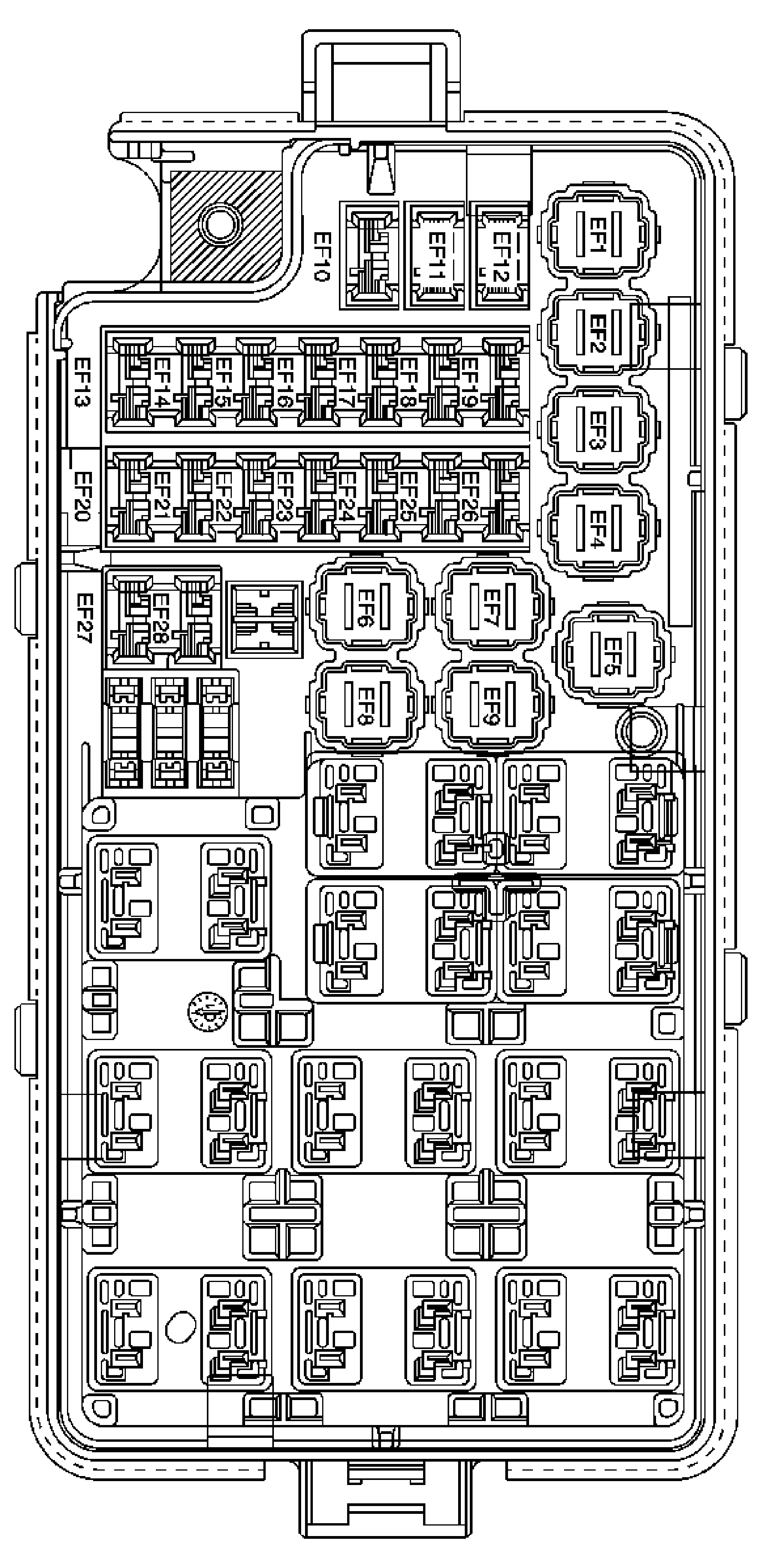

Fuse Block - Underhood Label Usage
| No. | Device | Rating | Description |
|---|---|---|---|
| EF1 | BATT PWR Fuse | 30A | Battery Main, F13-F16, F21-F24 |
| EF2 | ABS Fuse | 60A | EBCM, Oil Feeding Connector |
| EF3 | HVAC BLWR Fuse | 30A | Blower Relay |
| EF4 | IGN 2 Fuse | 30A | Ignition Switch - 2 |
| EF5 | IGN 1 Fuse | 30A | Ignition Switch - 1 |
| EF6 | COOL FAN LOW Fuse | 20A | Cooling Fan Low Relay |
| EF7 | DEFOG Fuse | 30A | Defog Relay |
| EF8 | COOL FAN HI Fuse | 30A | Cooling Fan HI Relay |
| EF9 | PWR WINDOW Fuse | 20A | Power Window Switch |
| EF10 | IGN COIL Fuse | 15A | Fuel Connector, ECM, MR-140, LEGR, EI System |
| EF11 | ECM Fuse | 10A | ECM, Main Relay, Sirius D4 |
| EF12 | HEADLAMPS Fuse | 25A | Headlamp, ILLUM Relay |
| EF13 | STOP LAMPS Fuse | 15A | Brake Switch |
| EF14 | DRIVER'S PWR WNOW Fuse | 20A | Power Window Switch |
| EF15 | HI BEAM Fuse | 15A | Headlamp HI |
| EF16 | HORN Fuse | 15A | Horn Relay, Siren, Hood Contact Switch |
| EF17 | A/C Fuse | 10A | A/C Comp Relay |
| EF18 | FUEL PUMP Fuse | 15A | Fuel Pump |
| EF19 | IP FUSE BLOCK Fuse | 15A | Cluster, Key Remind S/W, Folding Mirror Unit, MAP Lamp, Room Lamp, Trunk Open Lamp, Trunk Open Switch |
| EF20 | LOW BEAM LT Fuse | 10A | Headlamp LO |
| EF21 | ENG SNSR Fuse | 15A | EVAP Canister Purge Solenoid, HO2S, Cooling Fan Relay |
| EF22 | INJECTOR Fuse | 15A | Injector, EGR, EEGR |
| EF23 | ILLUM LT Fuse | 10A | License Plate Lamp, Chime Bell, Tail Lamp, Headlamp |
| EF24 | FRT FOG Fuse | 15A | Fog Lamp Relay |
| EF25 | MIR HTD Fuse | 10A | Electric OSRV Mirror |
| EF26 | DR/LCK Fuse | 15A | Central Door Lock Unit |
| EF27 | LOW BEAM RT Fuse | 10A | Headlamp LO |
| EF28 | ILLUM RT Fuse | 10A | ILLUM Circuit, Headlamp, Tail Lamp |
| EF29 | SPARE | 10A | Not Used |
| EF30 | SPARE | 15A | Not Used |
| EF31 | SPARE | 25A | Not Used |

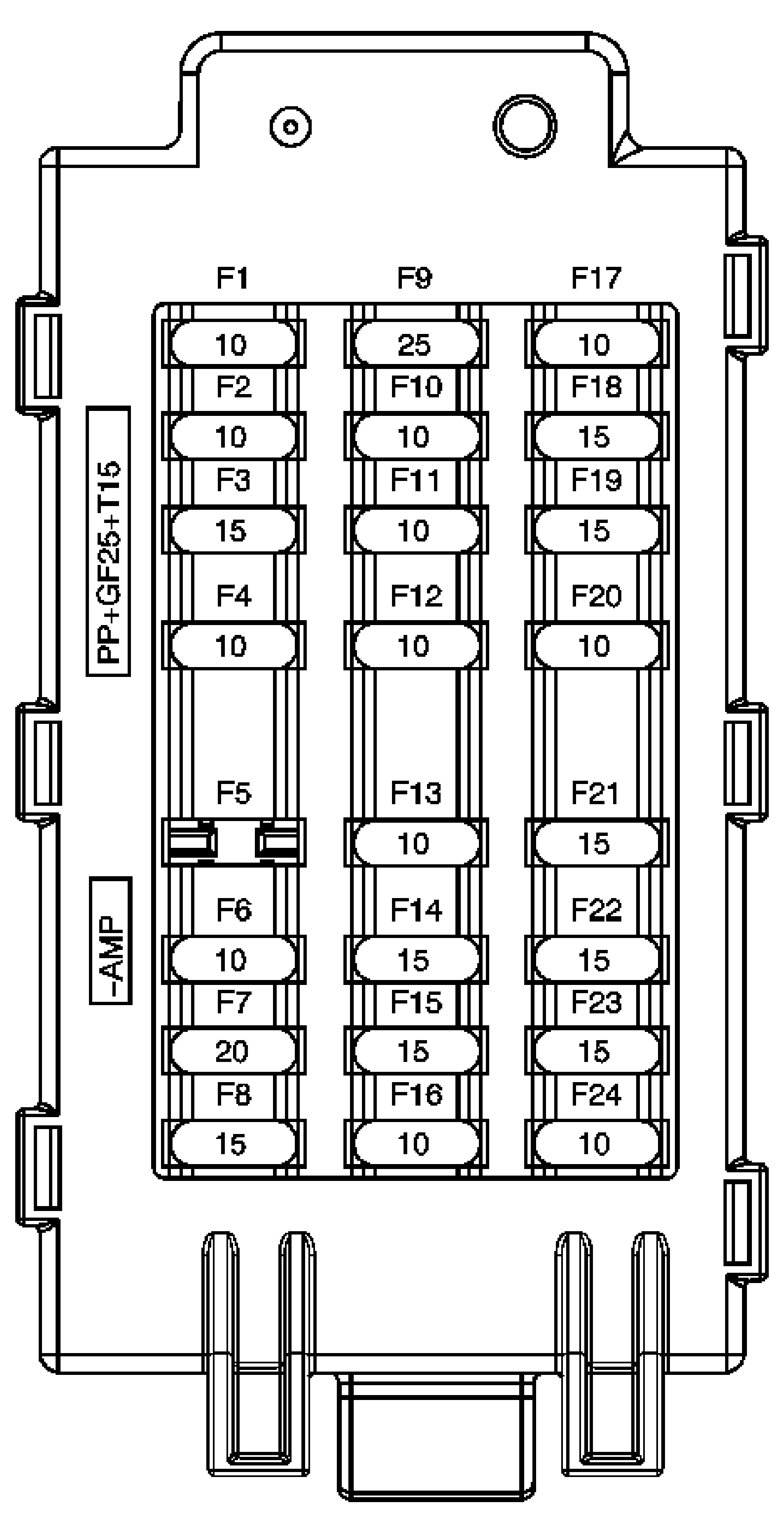

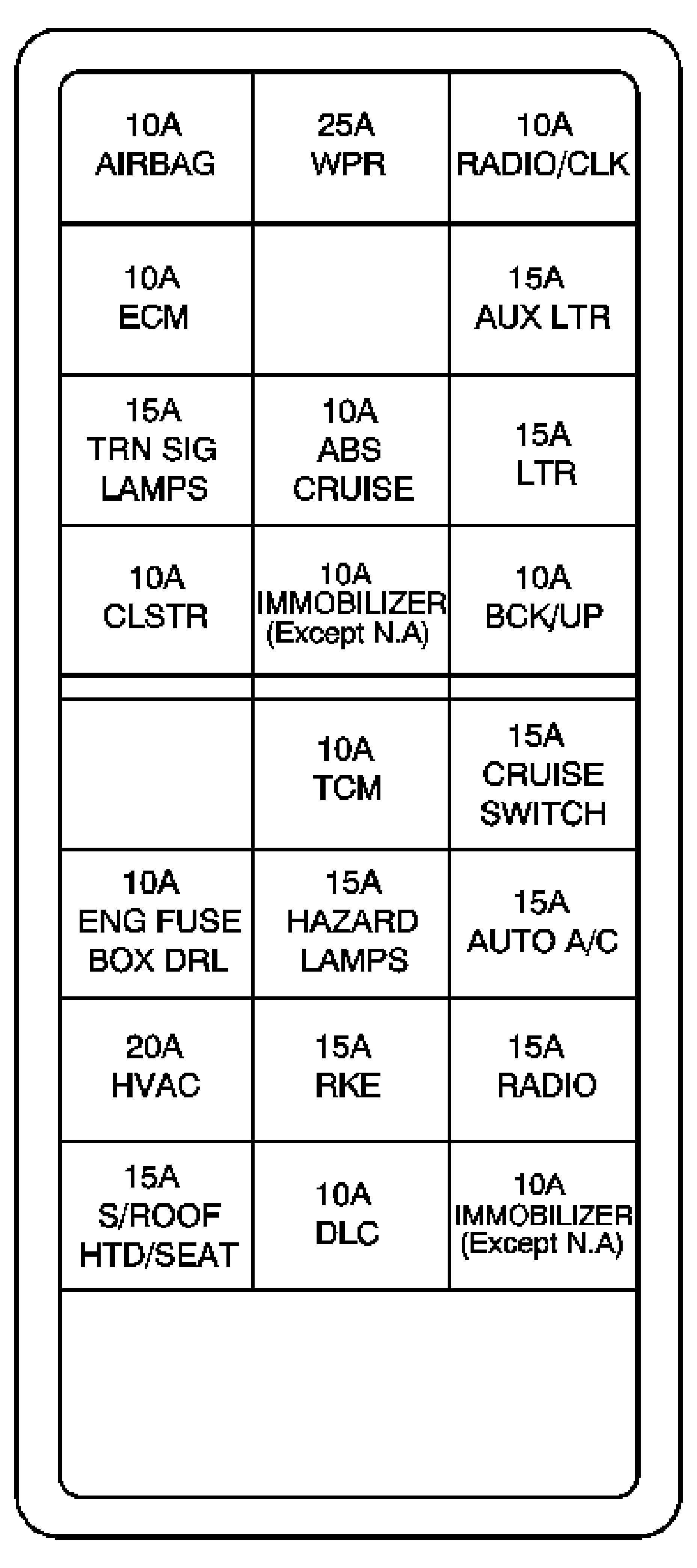

Fuse Block - I/P Label Usage
| No | Fuse/Circuit Breaker | Rating | Description |
|---|---|---|---|
| F1 | AIRBAG Fuse | 10A | SDM |
| F2 | ECM Fuse | 10A | TCM, ECM, Generator, VGIS, VSS |
| F3 | TRN SIG LAMPS Fuse | 15A | Hazard Switch |
| F4 | CLSTR Fuse | 10A | Cluster, DRL Module, Chime Bell, Brake Switch, SSPS Module, A/C Control Switch |
| F5 | - | - | Not Used |
| F6 | ENG FUSE BOX DRL Fuse | 10A | A/C Comp Relay, Defog Relay, Power Window Relay, Headlamp Relay |
| F7 | HVAC Fuse | 20A | Blower Relay, A/C Control Switch, HVAC |
| F8 | S/ROOF HTD/SEAT Fuse | 15A | Electric Mirror Switch, Folding Mirror, Sun Roof Module |
| F9 | WPR Fuse | 25A | Wiper Motor, Wiper Switch, Rain Sensor Unit - RHD |
| F10 | - | - | Not Used |
| F11 | ABS CRUISE Fuse | 10A | EBCM, Oil Feeding Connector |
| F12 | IMMOBILIZER Fuse (Except North America) | 10A | Immobilizer, Theft Deterrent Control Unit, Rain Sensor Unit - LHD |
| F13 | TCM Fuse | 10A | TCM |
| F14 | HAZARD LAMPS Fuse | 15A | Hazard Switch |
| F15 | RKE Fuse | 15A | Theft Deterrent Control Unit |
| F16 | DLC Fuse | 10A | DLC |
| F17 | RADIO/CLK Fuse | 10A | Clock, Radio |
| F18 | AUT LTR Fuse | 15A | Extra Power Jack |
| F19 | LTR Fuse | 15A | Cigar Lighter |
| F20 | BCK/UP Fuse | 10A | Reverse Lamp Switch, PNP Switch |
| F21 | CRUISE/SWITCH Fuse | 15A | Rear Fog Relay, Cruise Control Switch |
| F22 | AUTO A/C Fuse | 15A | Clock, HVAC, A/C Control Switch |
| F23 | RADIO Fuse | 15A | Radio |
| F24 | Immobilizer Fuse (Except North America) | 10A | Immobilizer (1.6L and 1.8L) |
