Junction Block C4

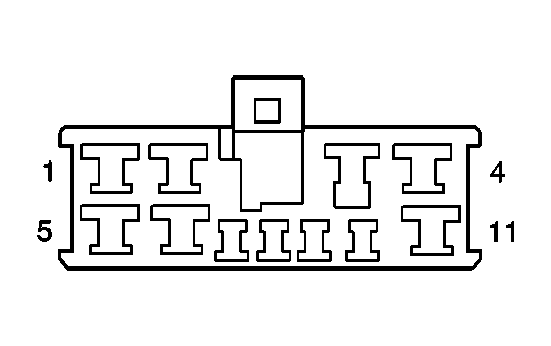

Junction Block C4 Connector End View
| Connector Part Information |
|
|
|---|---|---|
| Pin | Wire Color | Function |
| 1 | BLK/WHT | IG Fuse |
| 2 | WHT/BLK | CIG Fuse 20A |
| 3 | YEL/GRN | DEF Fuse 15A |
| 4 | YEL/RED | Turn/Hazard Flasher |
| 5 | YEL/BLU | WIP Fuse 15A |
| 6 | - | Not Used |
| 7 | GRN/YEL | Hazard Switch RH Turn Lamp |
| 8 | WHT/GRN | HAZ Fuse 15A |
| 9 | GRN/RED | Hazard Switch LH Turn Lamp |
| 10 | - | Not Used |
| 11 | RED/GRN | TAIL Fuse 15A |
