Connector Identification

Fig 1: Identifying Accelerator Pedal Position (APP) Sensor Connector Terminals
G00244647Courtesy of GENERAL MOTORS CORP.

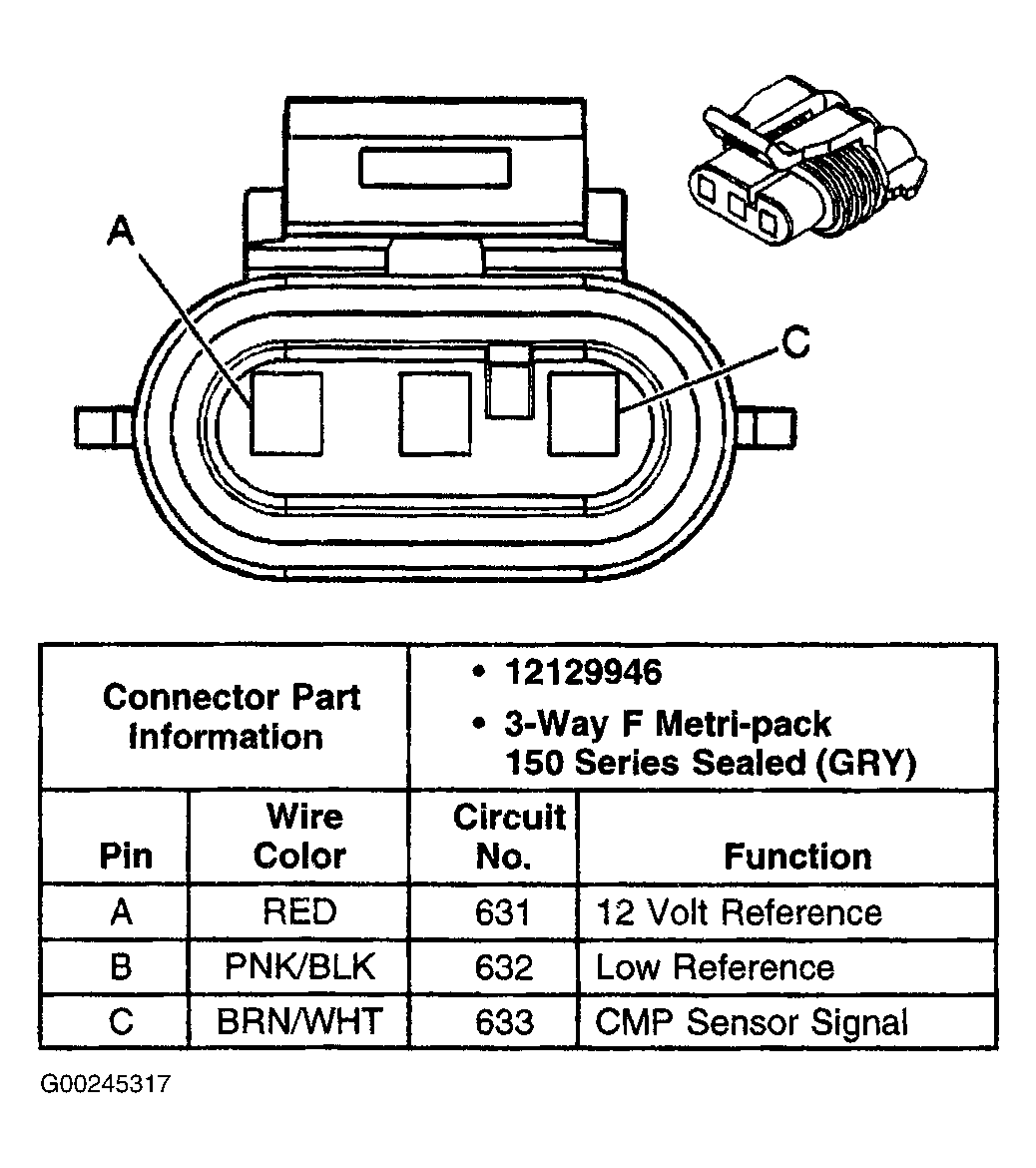

Fig 2: Identifying Camshaft Position (CMP) Sensor Connector Terminals
G00245317Courtesy of GENERAL MOTORS CORP.

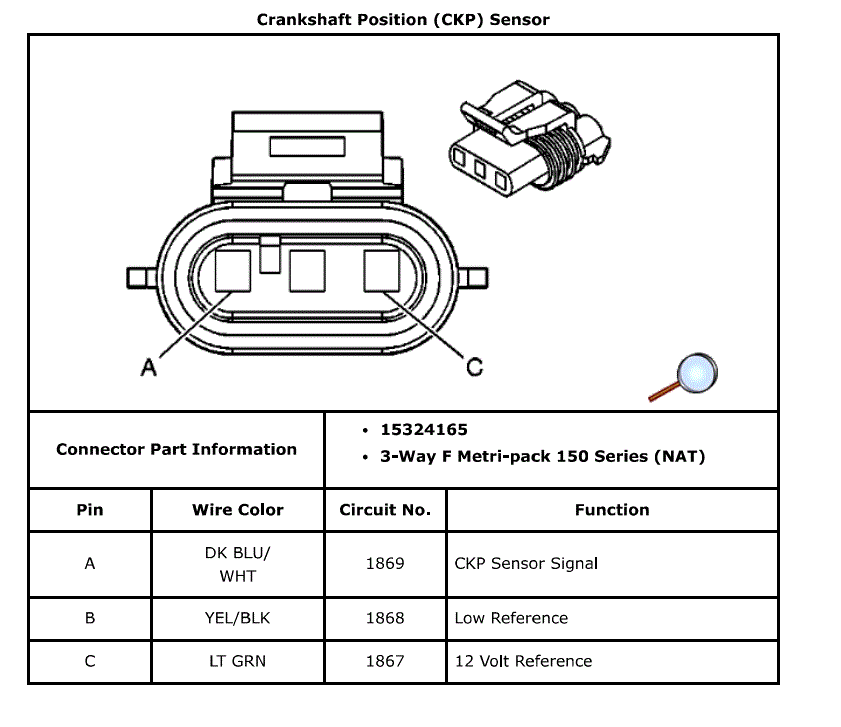

Fig 3: Identifying Crankshaft Position (CKP) Sensor Connector Terminals
G00245318Courtesy of GENERAL MOTORS CORP.

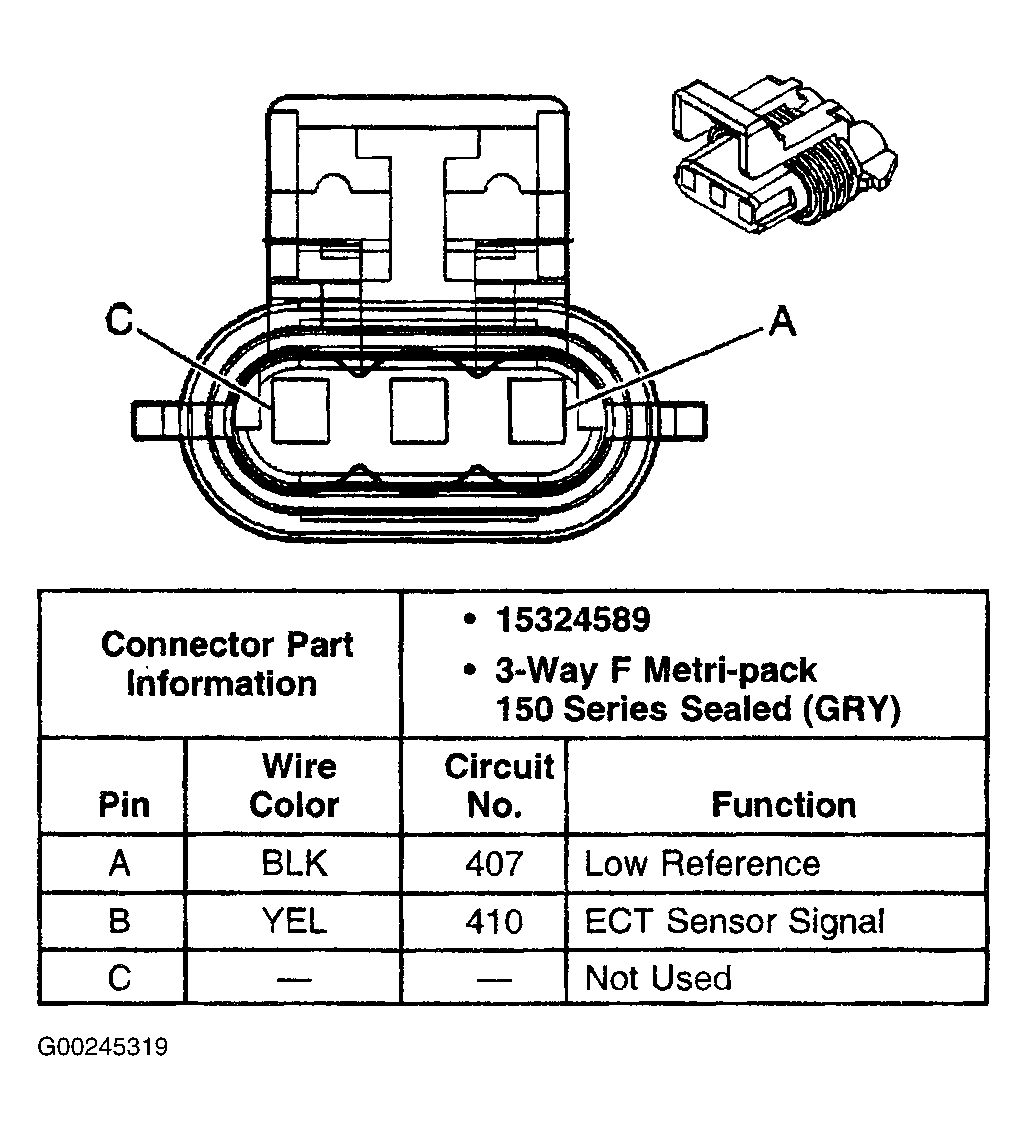

Fig 4: Identifying Engine Coolant Temperature (ECT) Sensor Connector Terminals
G00245319Courtesy of GENERAL MOTORS CORP.

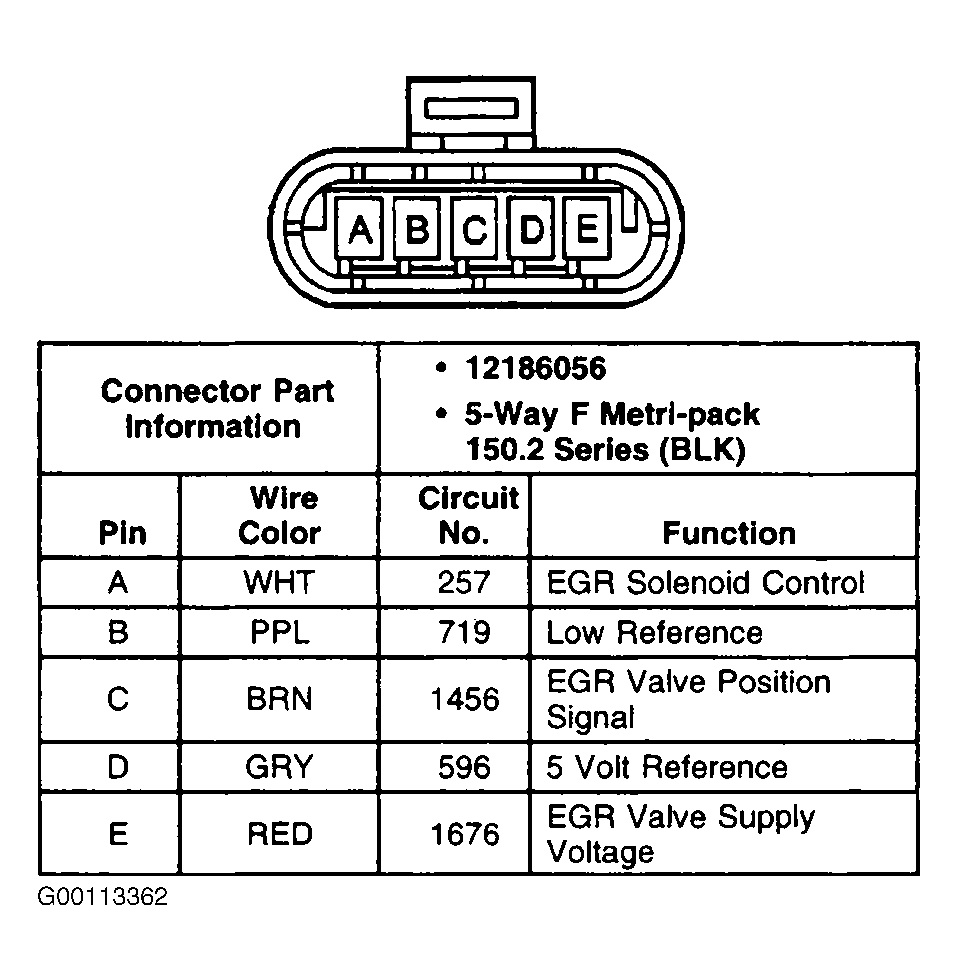

Fig 5: Identifying EGR Valve Connector Terminals
G00113362Courtesy of GENERAL MOTORS CORP.

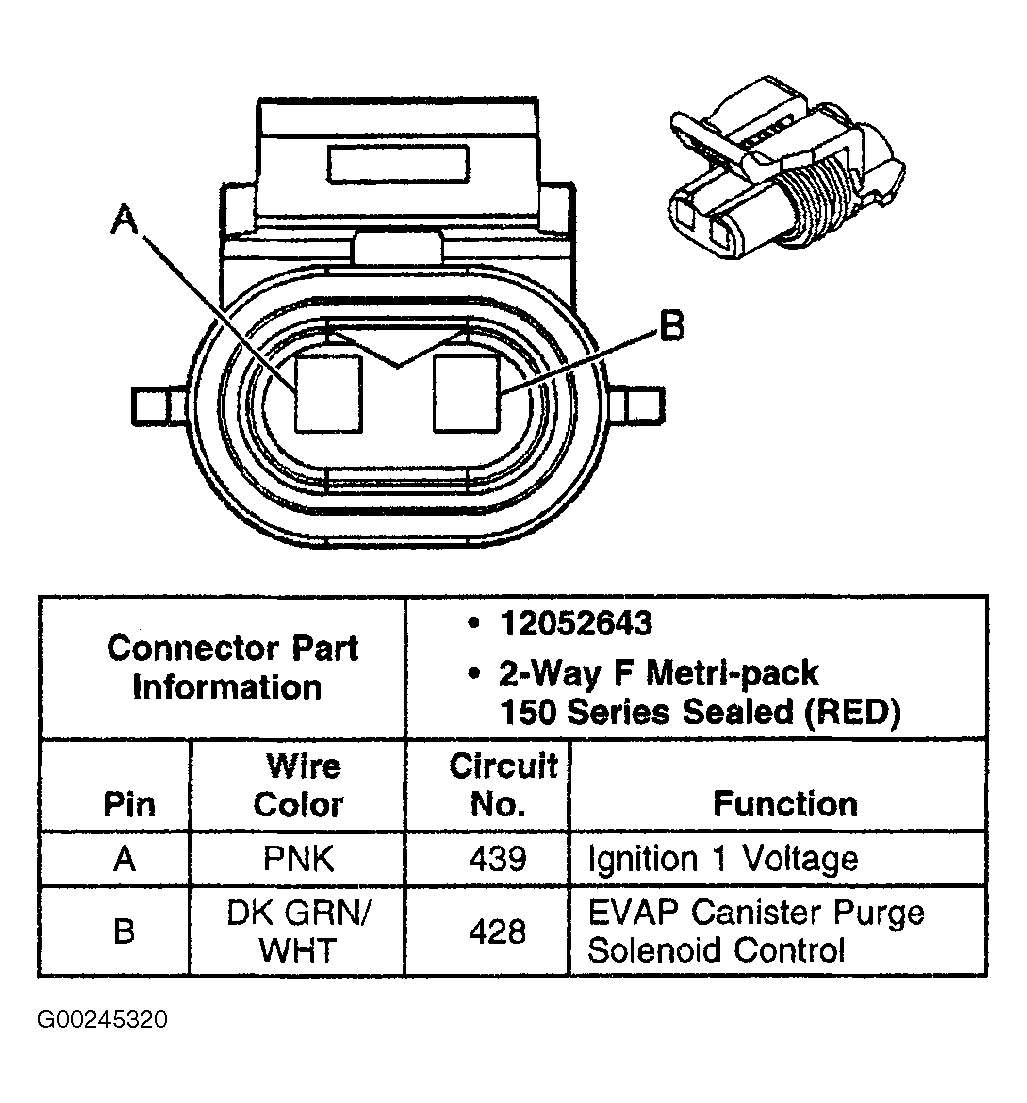

Fig 6: Identifying Evaporative Emission (EVAP) Canister Purge Solenoid Connector Terminals
G00245320Courtesy of GENERAL MOTORS CORP.

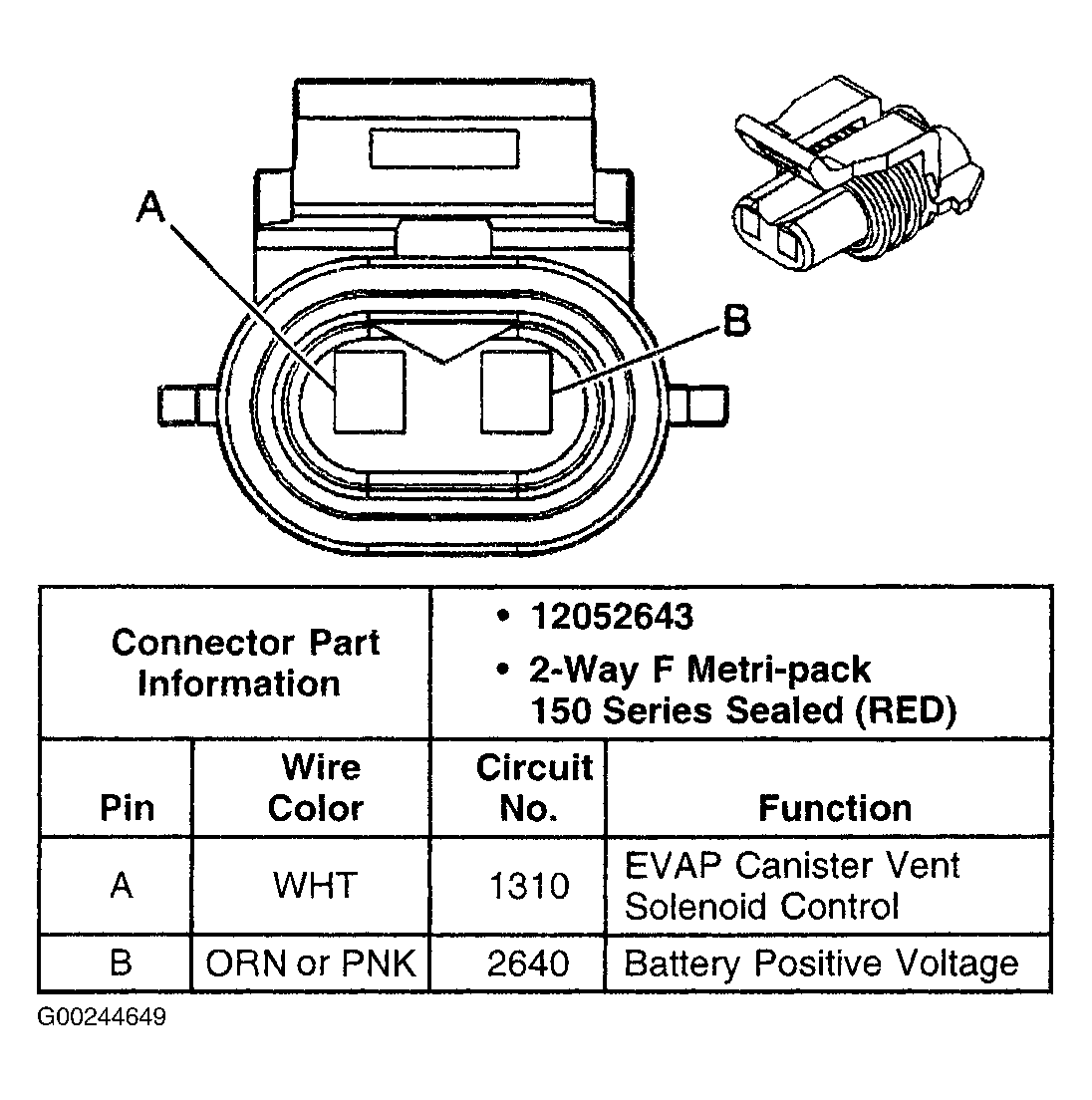

Fig 7: Identifying Evaporative Emission (EVAP) Canister Vent Solenoid Connector Terminals
G00244649Courtesy of GENERAL MOTORS CORP.

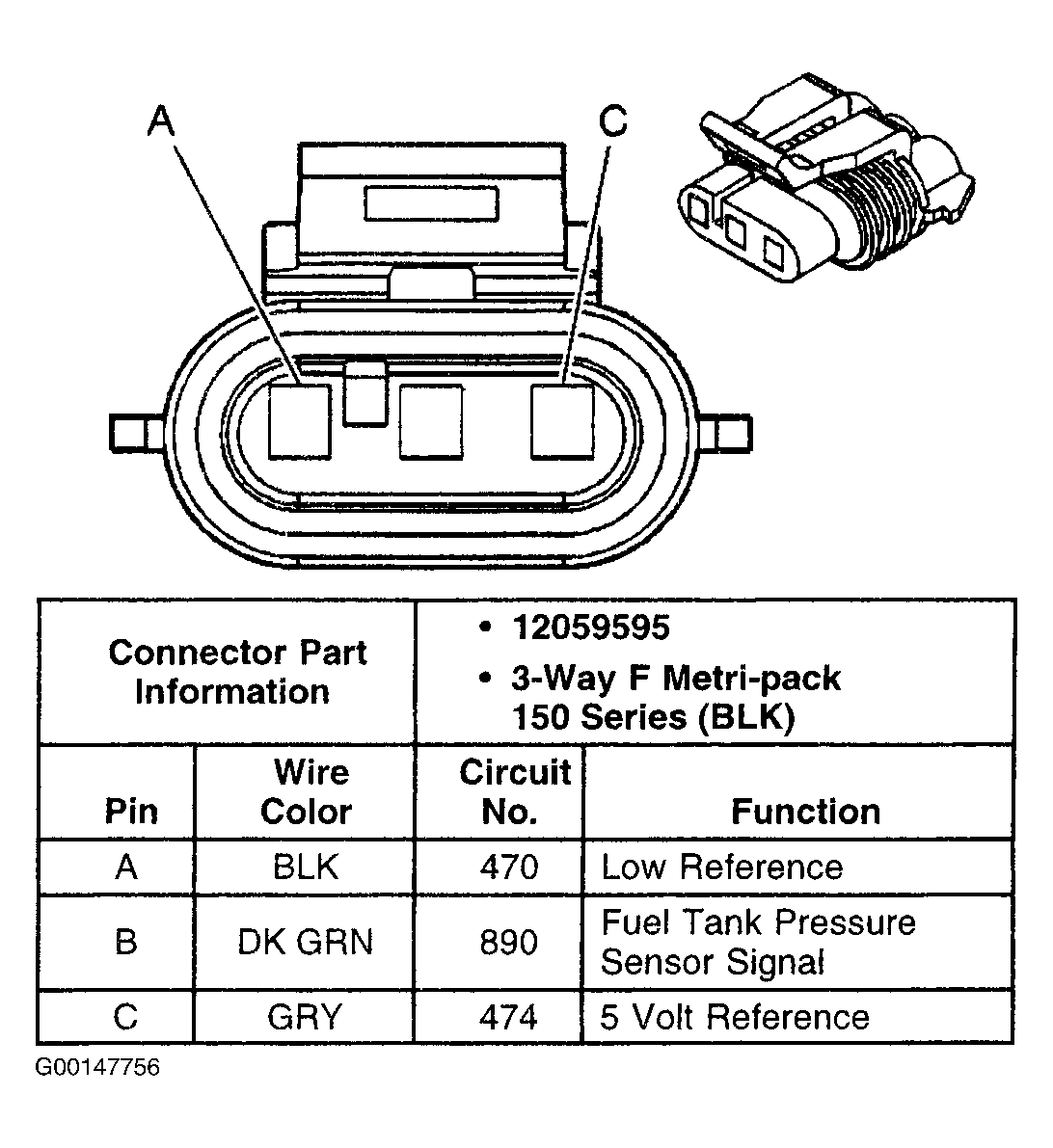

Fig 8: Identifying Fuel Tank Pressure Sensor Connector Terminals
G00147756Courtesy of GENERAL MOTORS CORP.

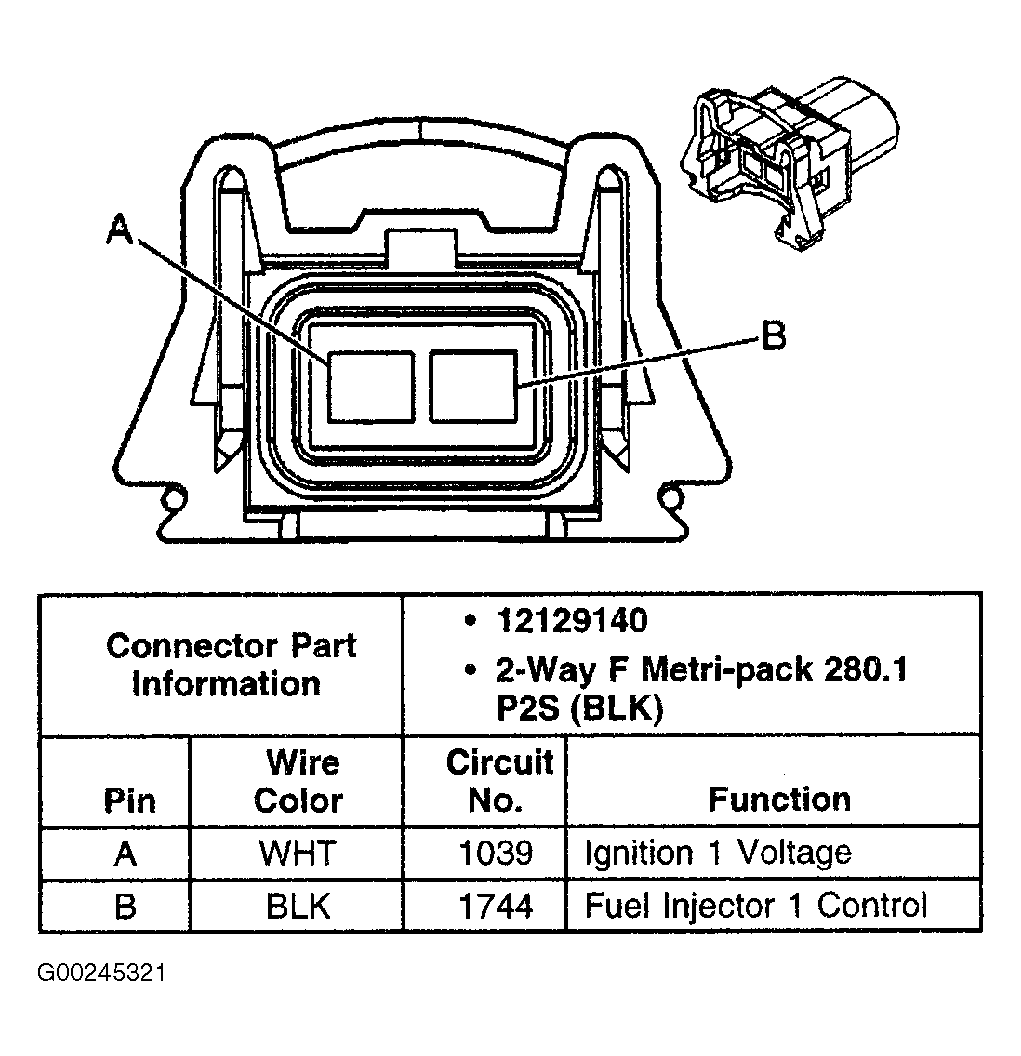

Fig 9: Identifying Fuel Injector 1 Connector Terminals
G00245321Courtesy of GENERAL MOTORS CORP.

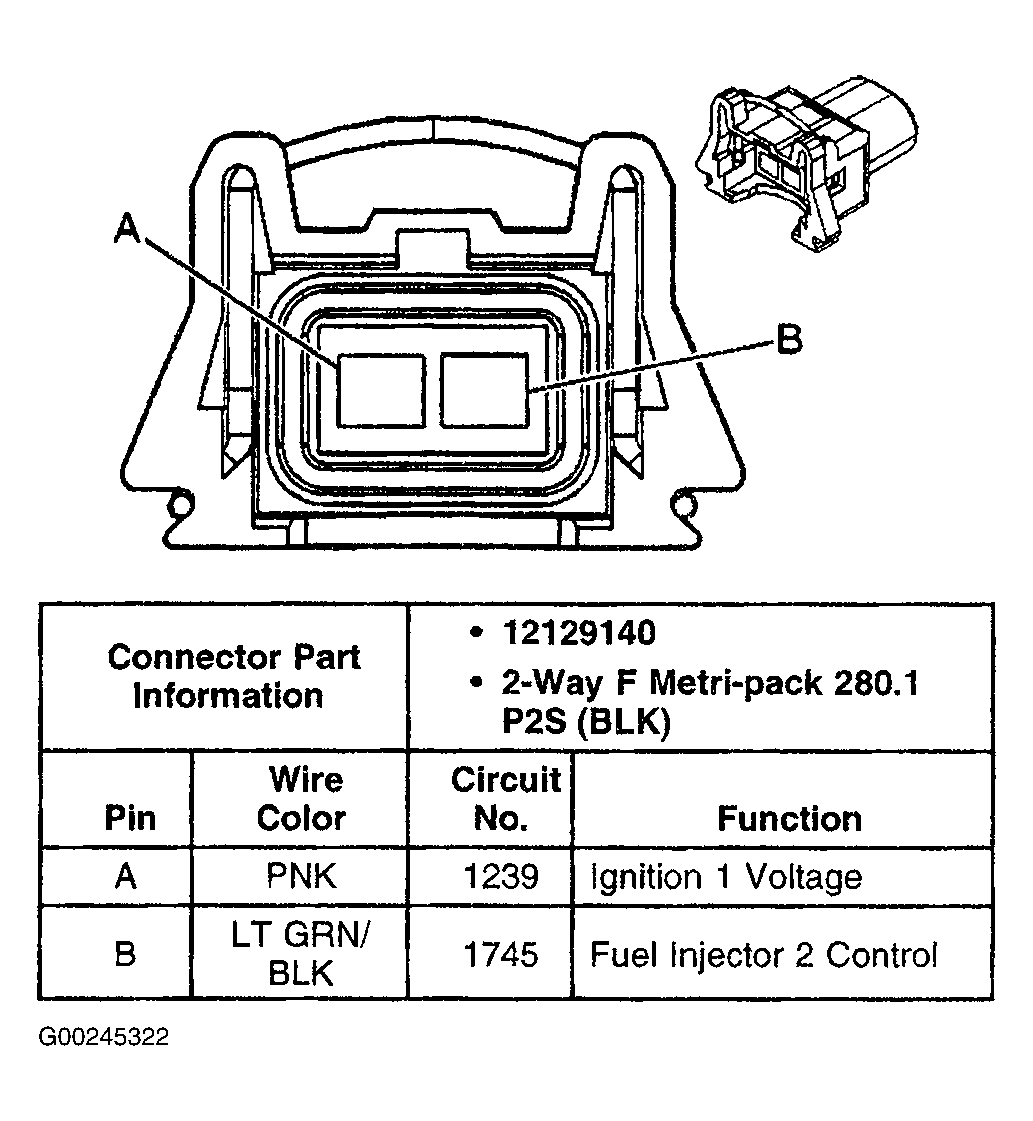

Fig 10: Identifying Fuel Injector 2 Connector Terminals
G00245322Courtesy of GENERAL MOTORS CORP.

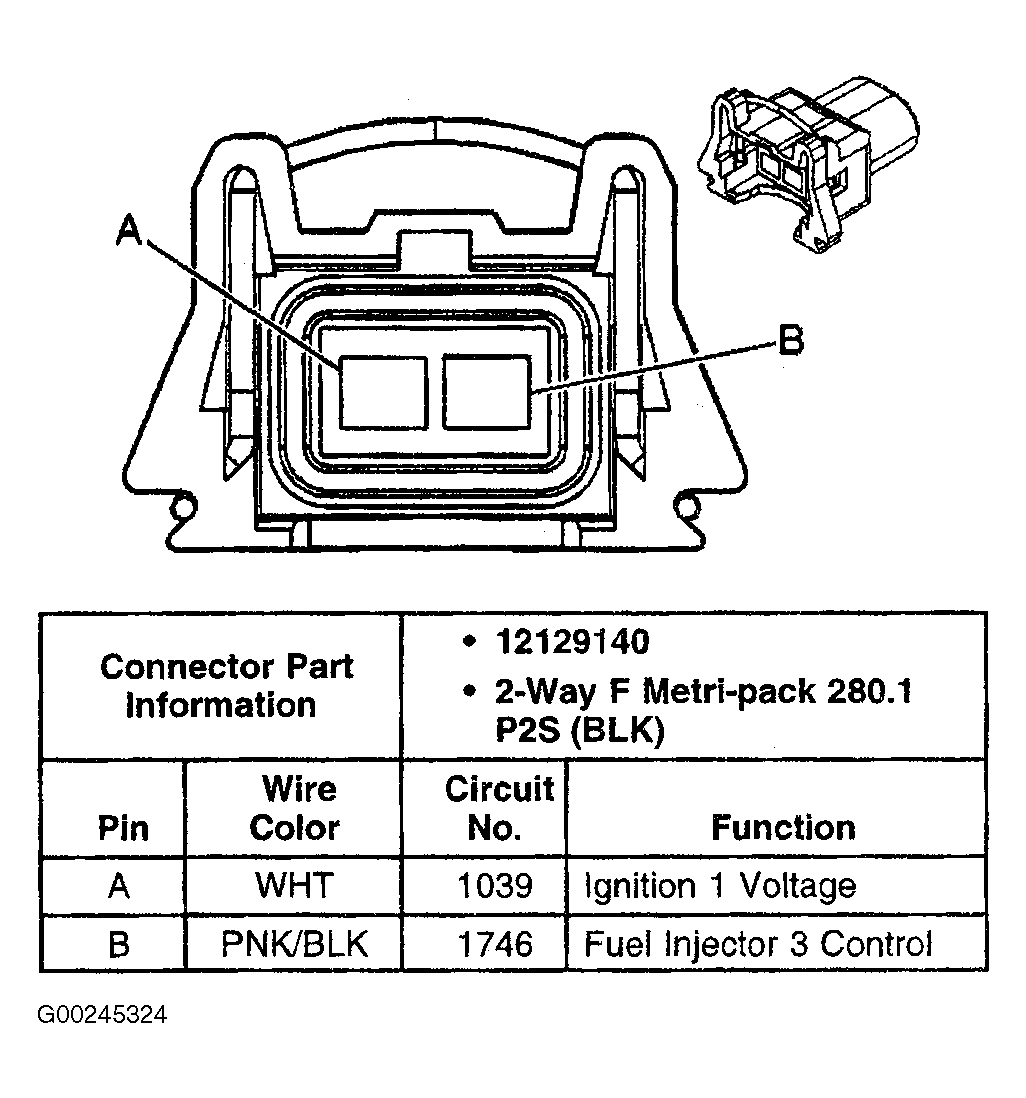

Fig 11: Identifying Fuel Injector 3 Connector Terminals
G00245324Courtesy of GENERAL MOTORS CORP.

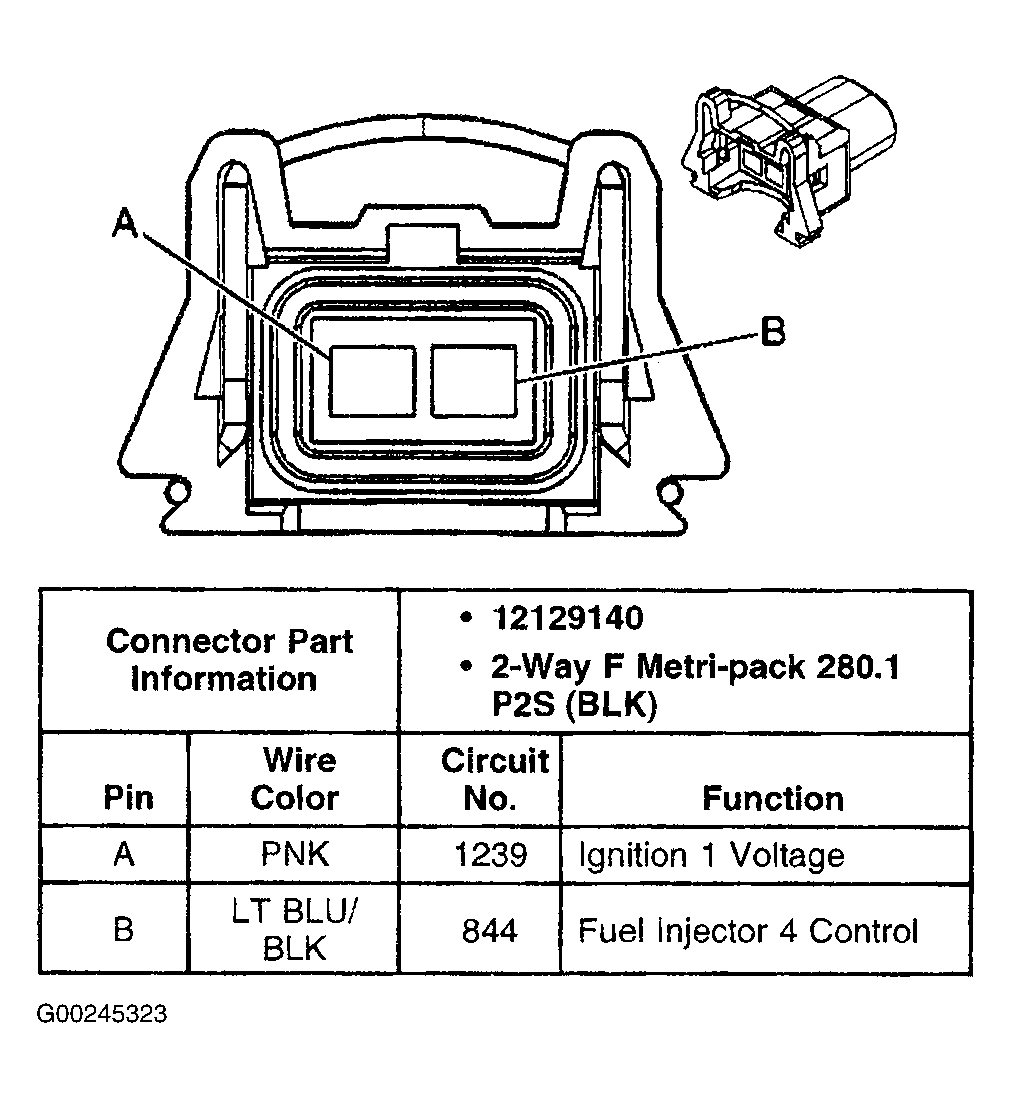

Fig 12: Identifying Fuel Injector 4 Connector Terminals
G00245323Courtesy of GENERAL MOTORS CORP.
Fig 13: Identifying Fuel Injector 5 Connector Terminals
G00245325Courtesy of GENERAL MOTORS CORP.

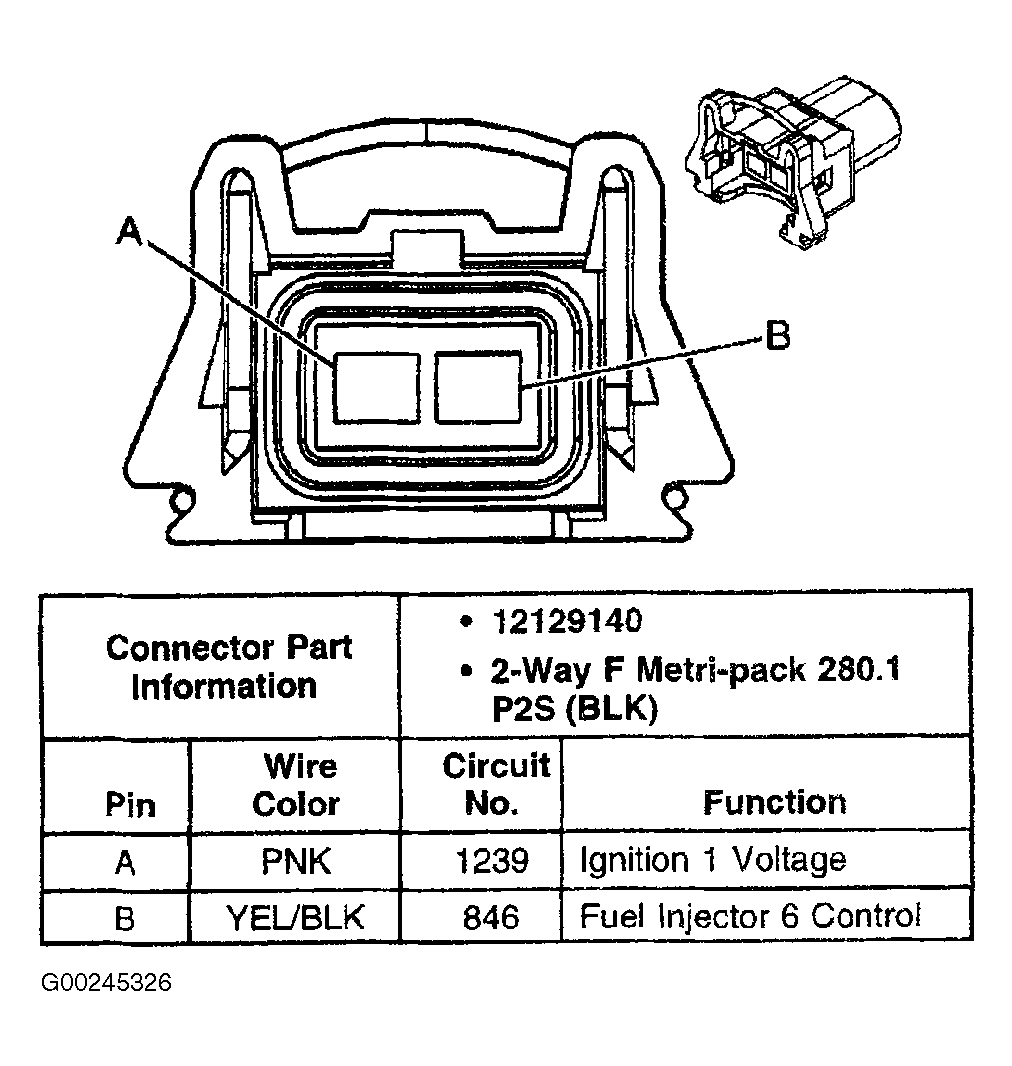

Fig 14: Identifying Fuel Injector 6 Connector Terminals
G00245326Courtesy of GENERAL MOTORS CORP.

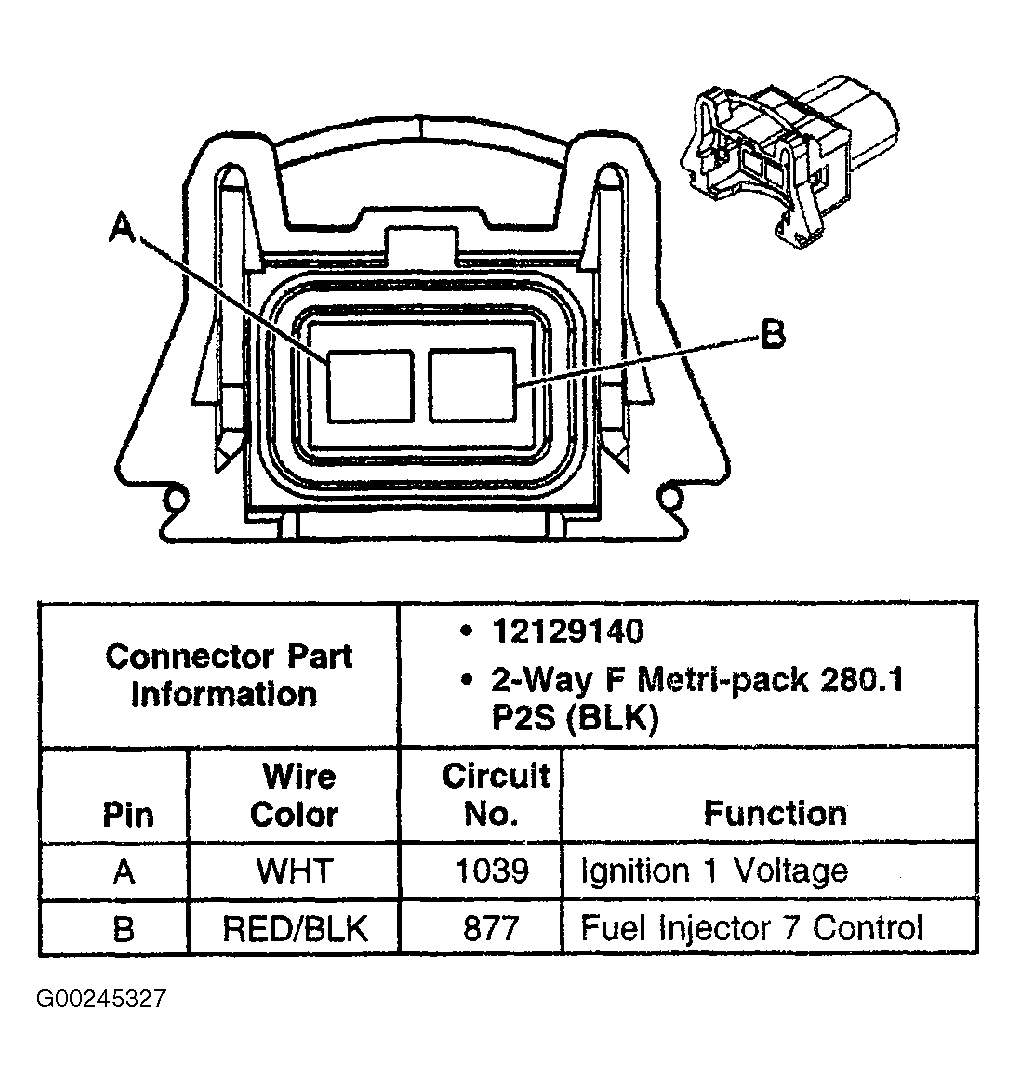

Fig 15: Identifying Fuel Injector 7 Connector Terminals
G00245327Courtesy of GENERAL MOTORS CORP.

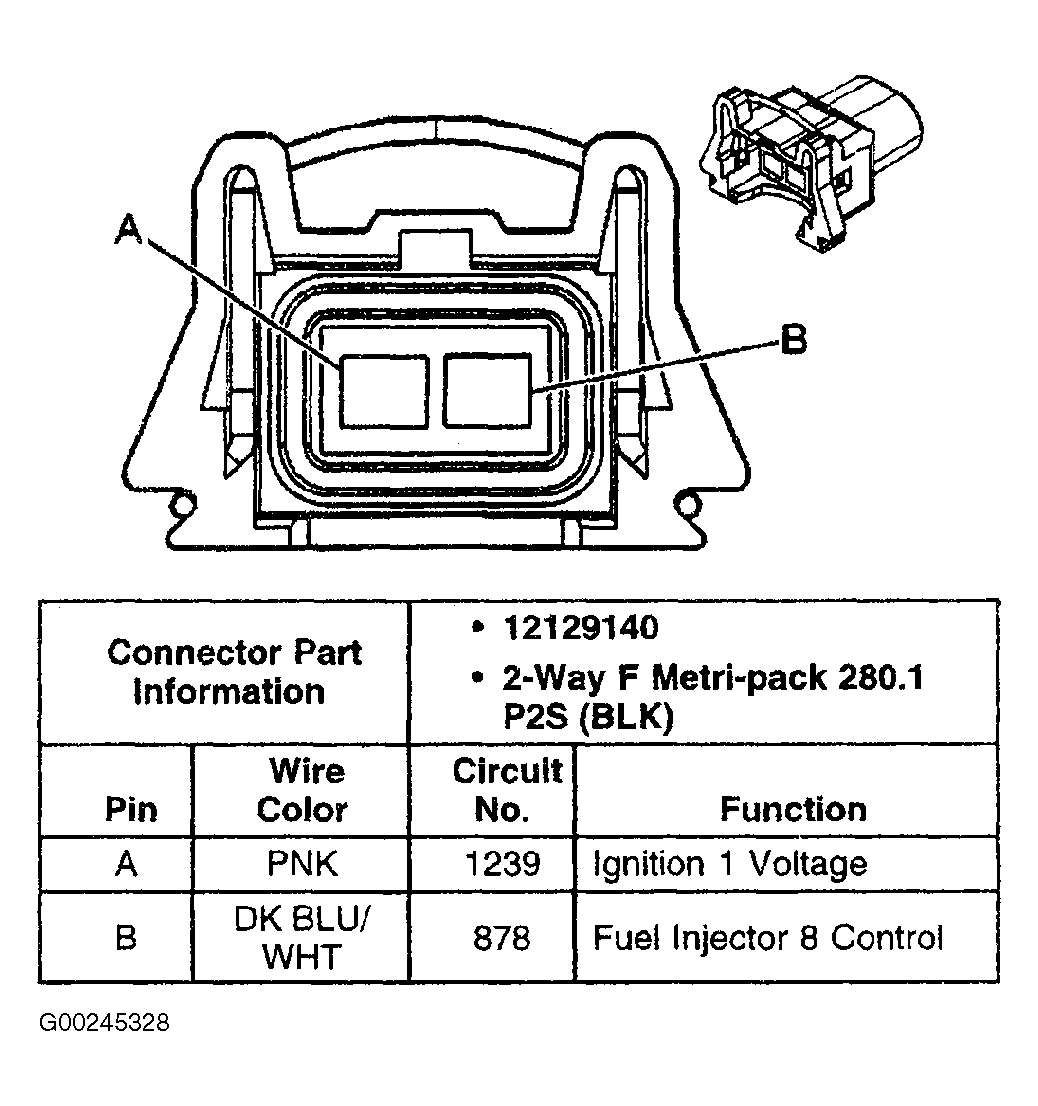

Fig 16: Identifying Fuel Injector 8 Connector Terminals
G00245328Courtesy of GENERAL MOTORS CORP.

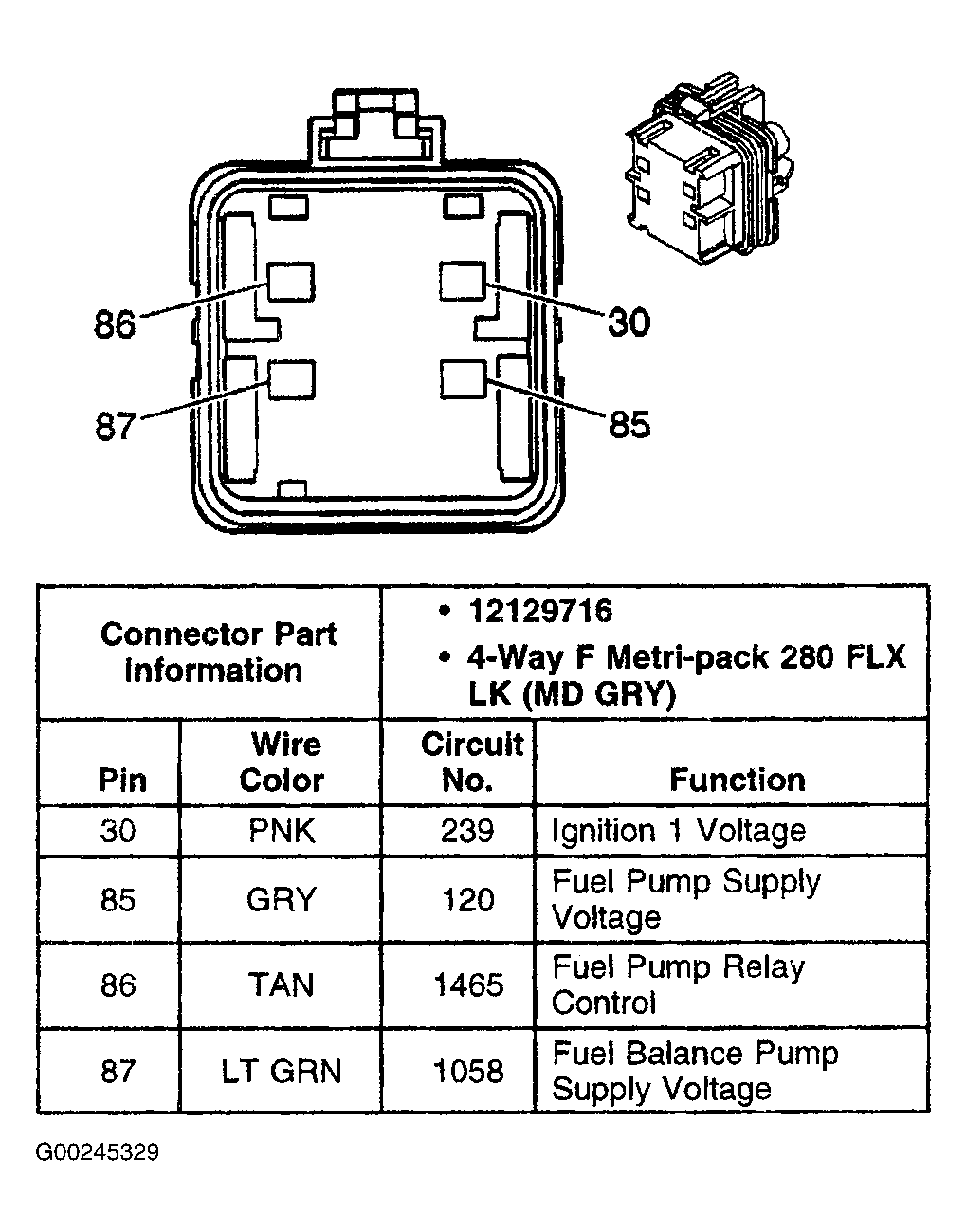

Fig 17: Fuel Pump (FP) Relay - Secondary (W/Dual Tanks)
G00245329Courtesy of GENERAL MOTORS CORP.

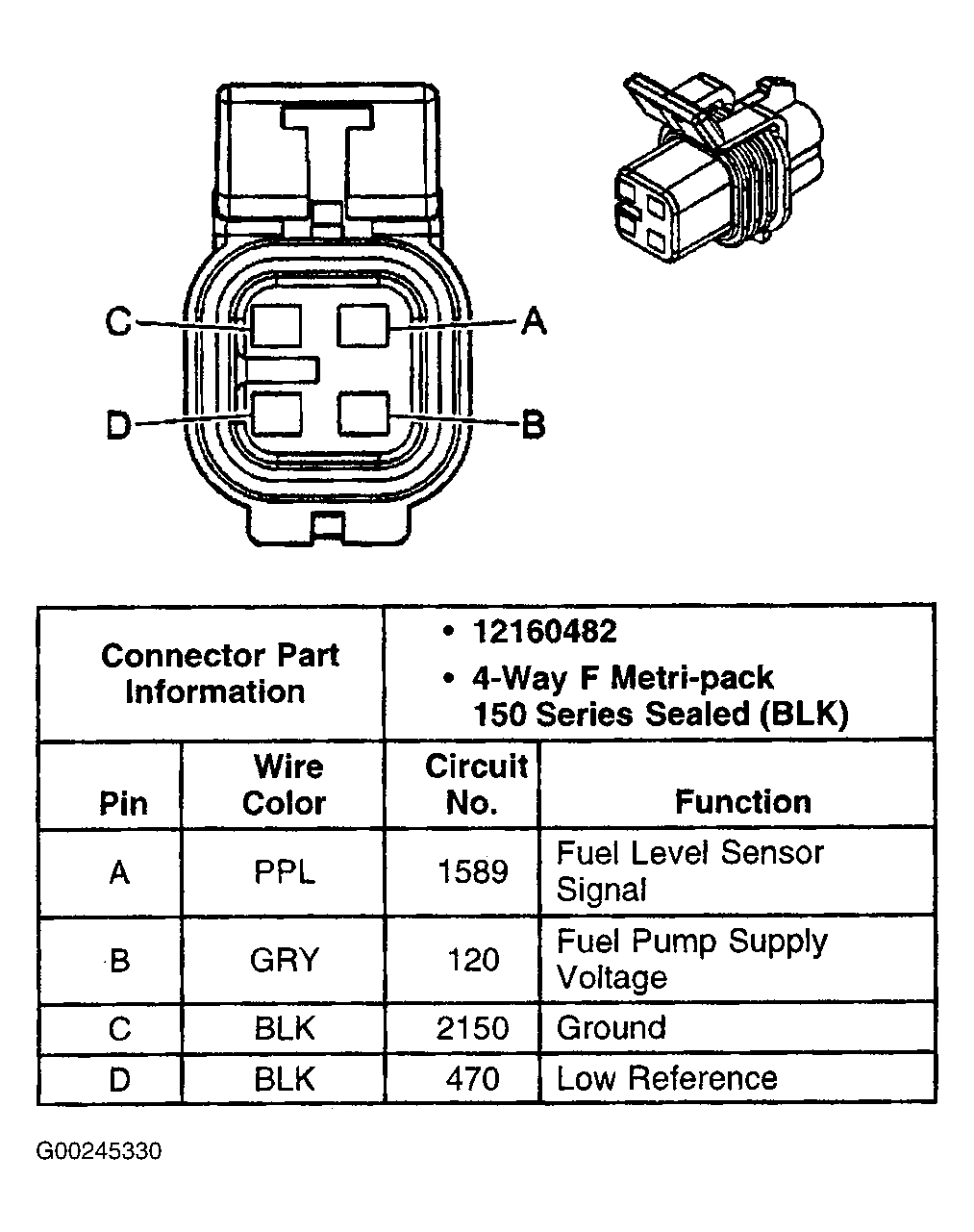

Fig 18: Fuel Pump & Sender Assembly - Primary
G00245330Courtesy of GENERAL MOTORS CORP.

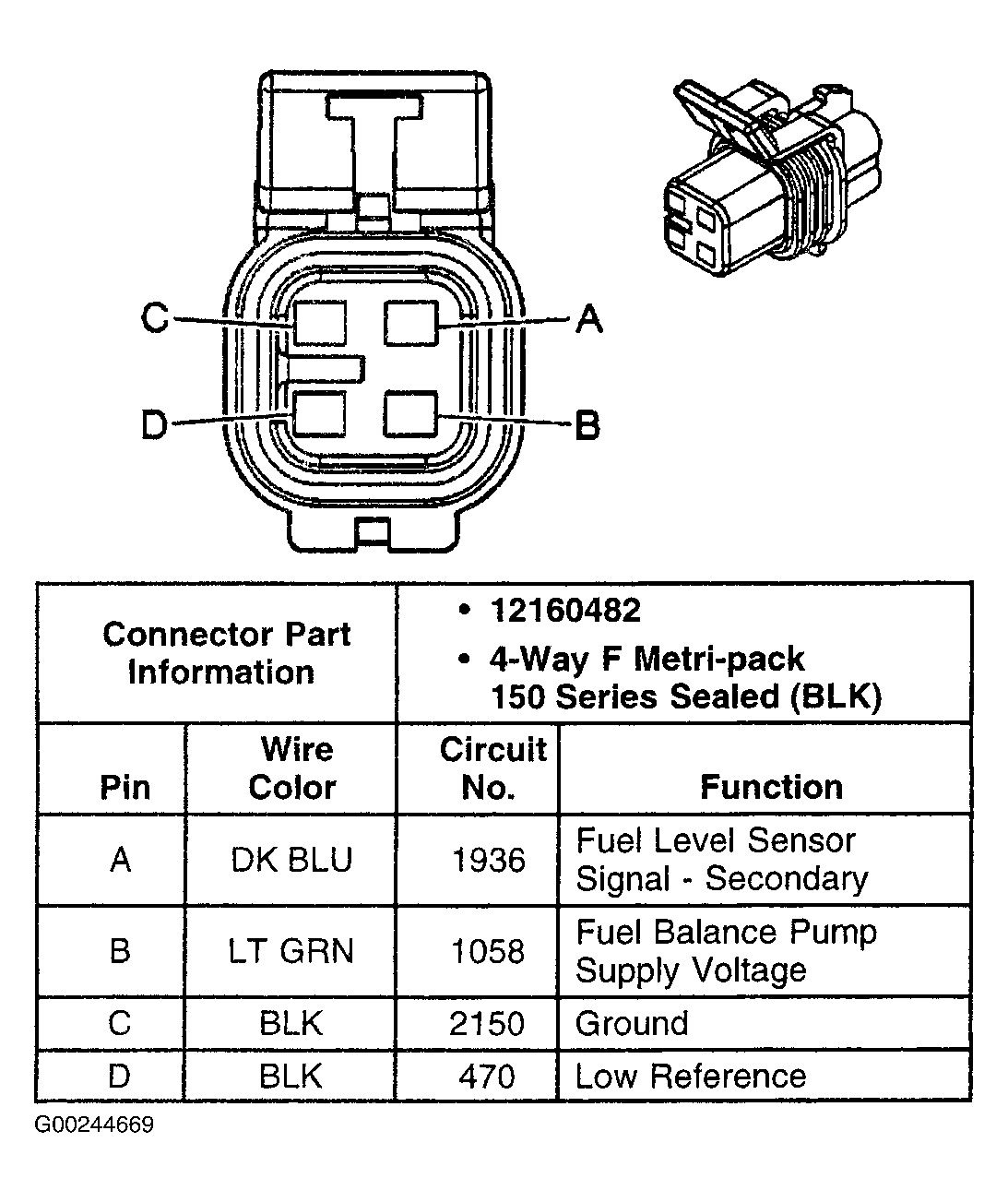

Fig 19: Identifying Fuel Pump & Sender Assembly - Secondary (W/Dual Tanks) Connector Terminals
G00244669Courtesy of GENERAL MOTORS CORP.

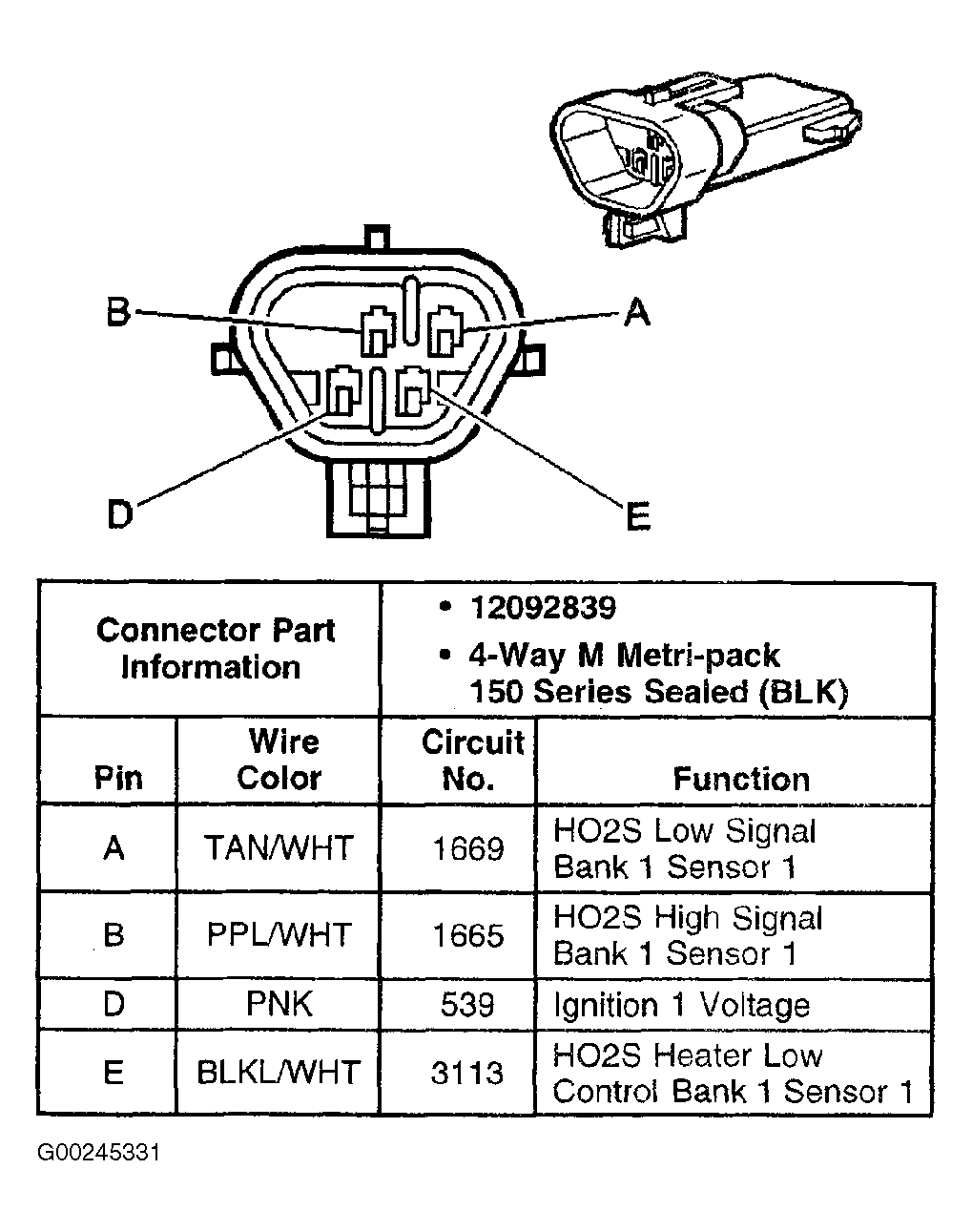

Fig 20: Identifying Heated Oxygen Sensor (HO2S) Bank 1 Sensor 1 Connector Terminals
G00245331Courtesy of GENERAL MOTORS CORP.

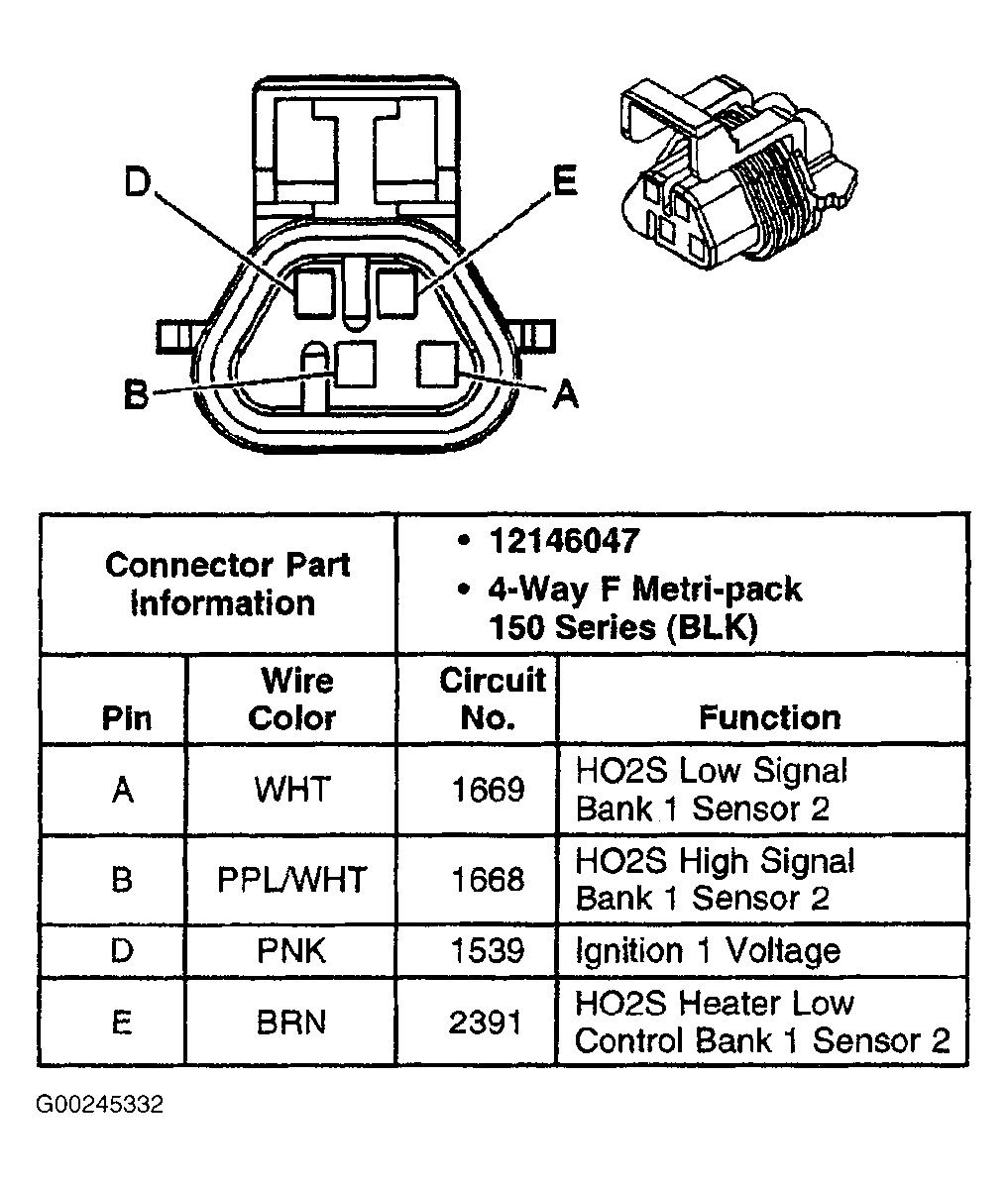

Fig 21: Identifying Heated Oxygen Sensor (HO2S) Bank 1 Sensor 2 (W/NC1) Connector Terminals
G00245332Courtesy of GENERAL MOTORS CORP.

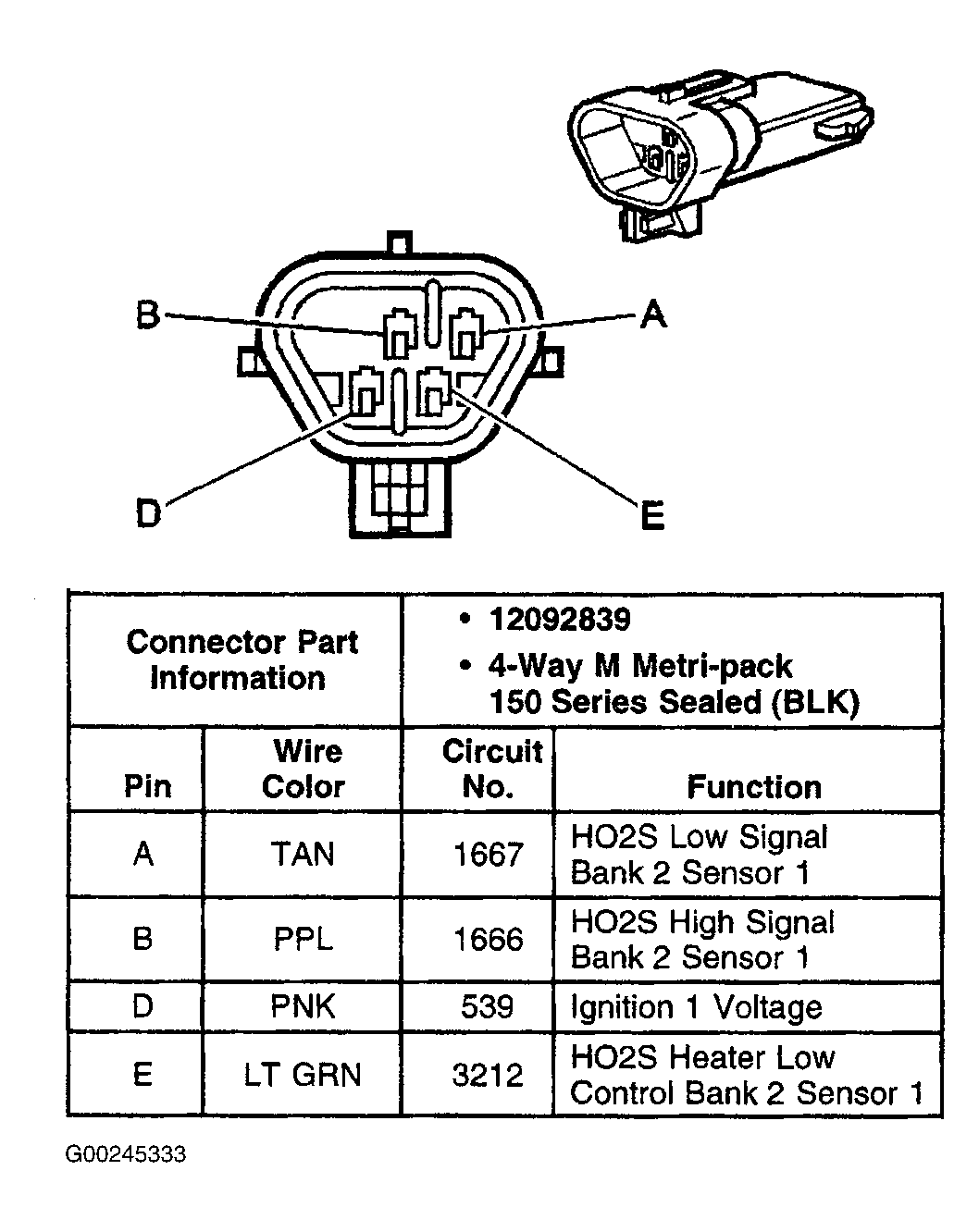

Fig 22: Identifying Heated Oxygen Sensor (HO2S) Bank 2 Sensor 1 Connector Terminals
G00245333Courtesy of GENERAL MOTORS CORP.

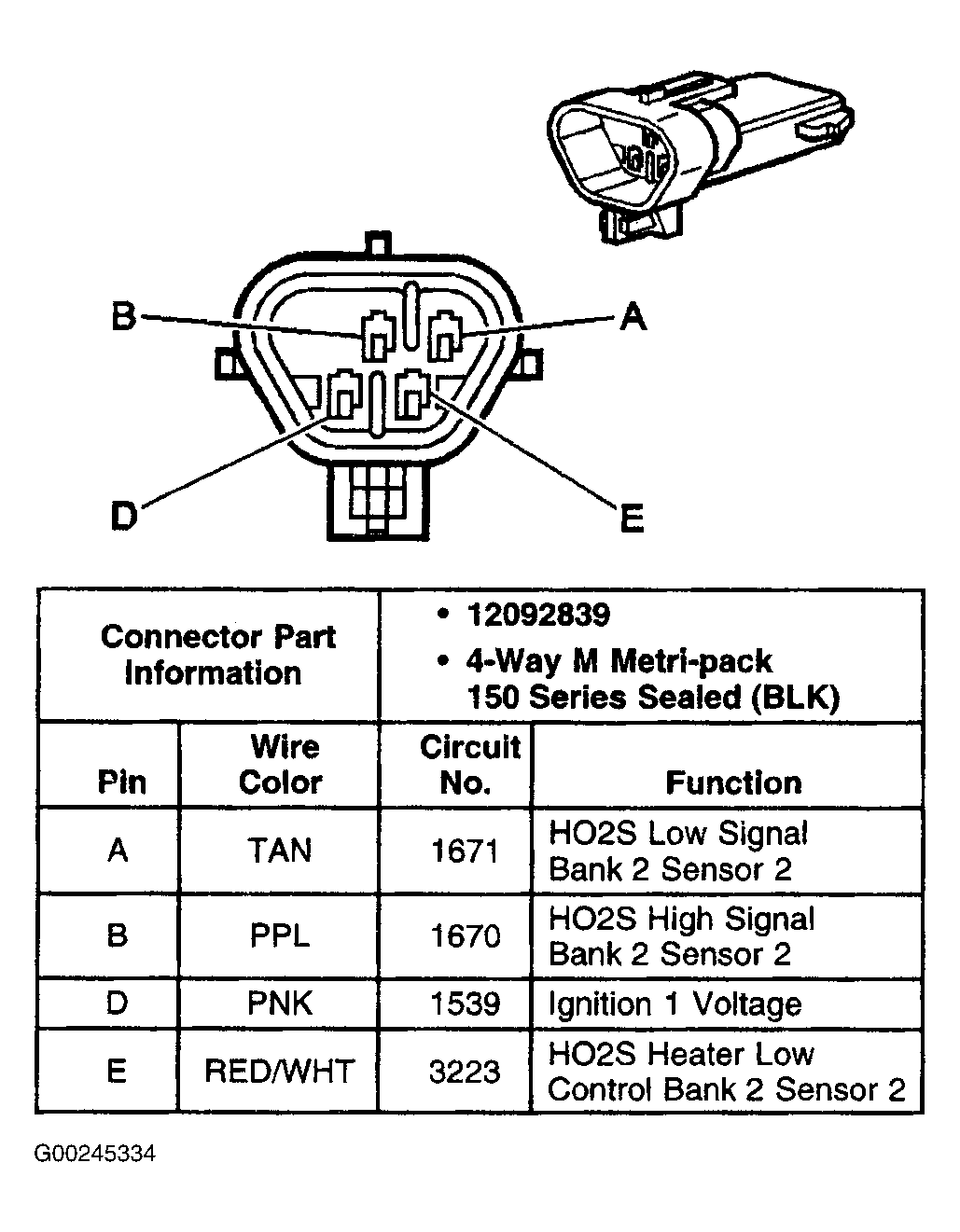

Fig 23: Identifying Heated Oxygen Sensor (HO2S) Bank 2 Sensor 2 (W/NC1) Connector Terminals
G00245334Courtesy of GENERAL MOTORS CORP.

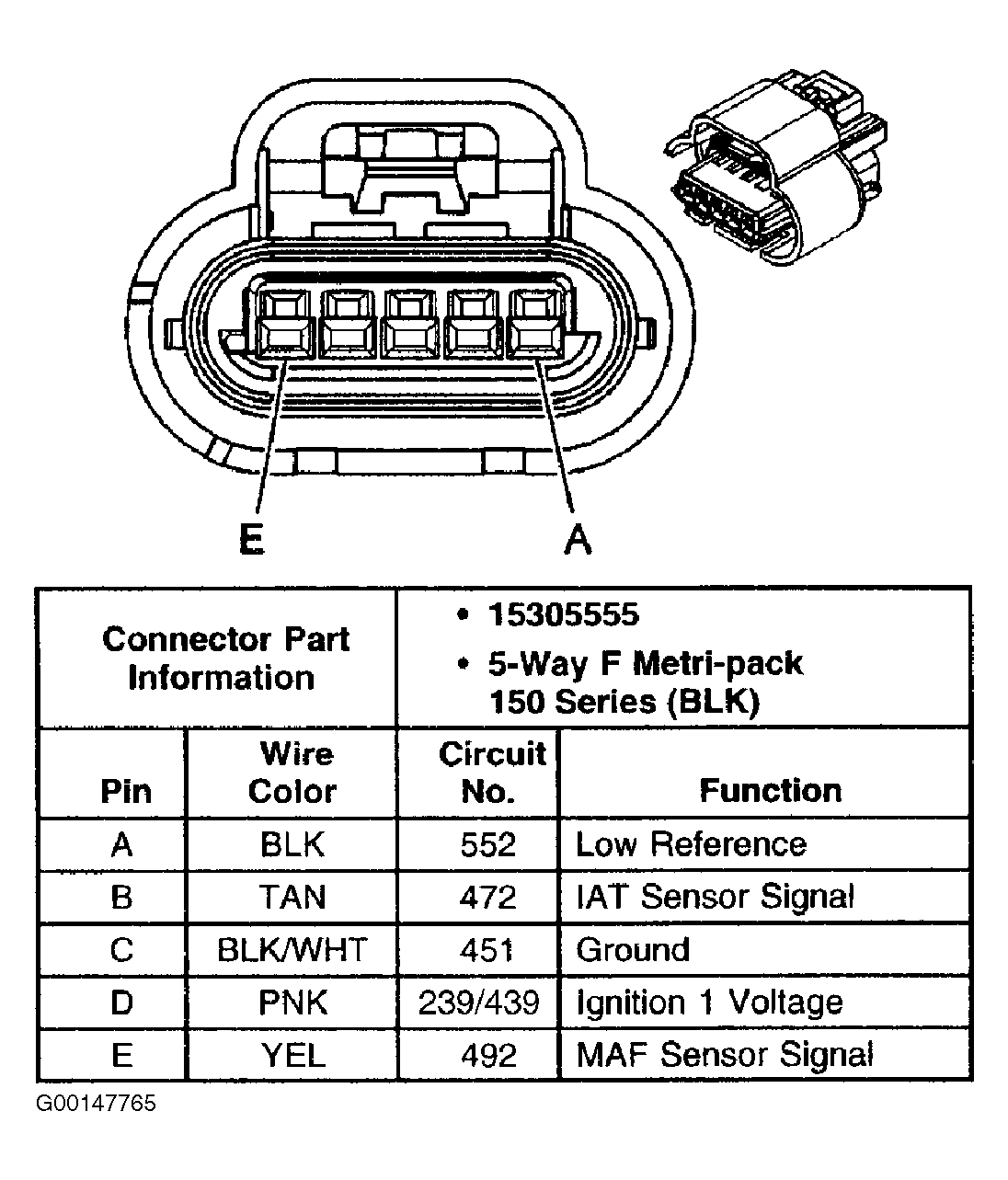

Fig 24: Identifying Intake Air Temperature & Mass Air Flow Sensor Connector Terminals
G00147765Courtesy of GENERAL MOTORS CORP.

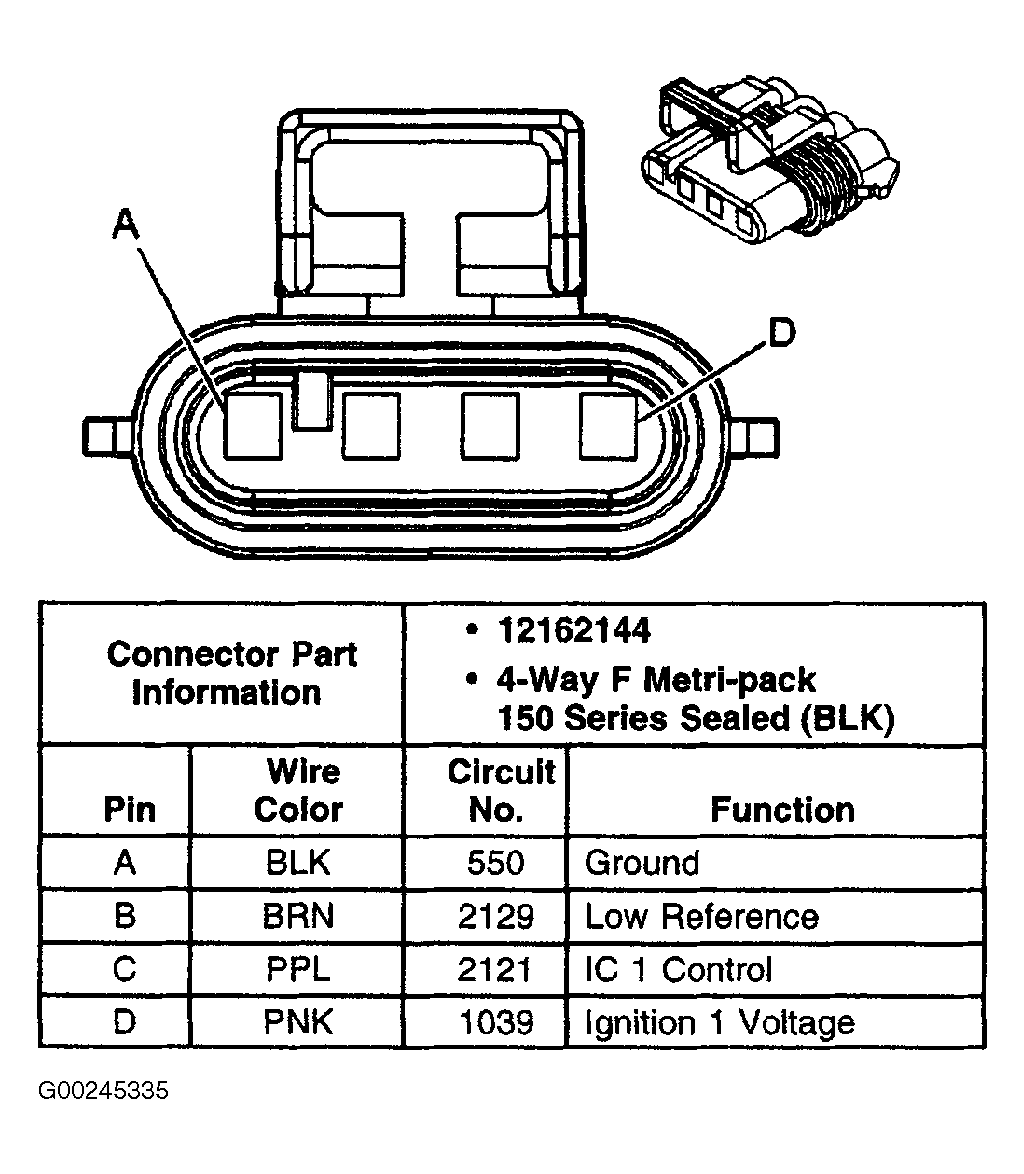

Fig 25: Identifying Ignition Coil 1 Connector Terminals
G00245335Courtesy of GENERAL MOTORS CORP.

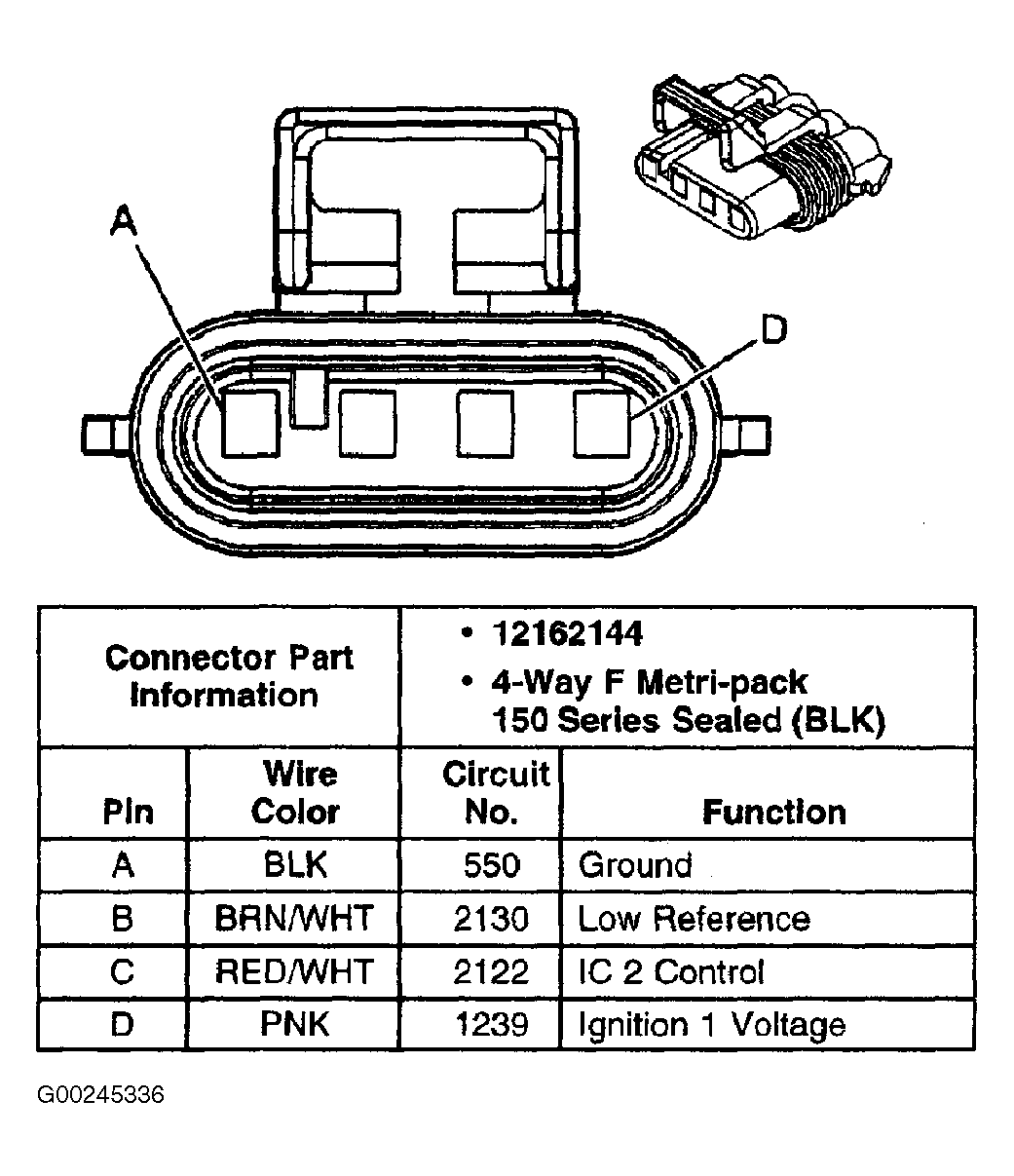

Fig 26: Identifying Ignition Coil 2 Connector Terminals
G00245336Courtesy of GENERAL MOTORS CORP.

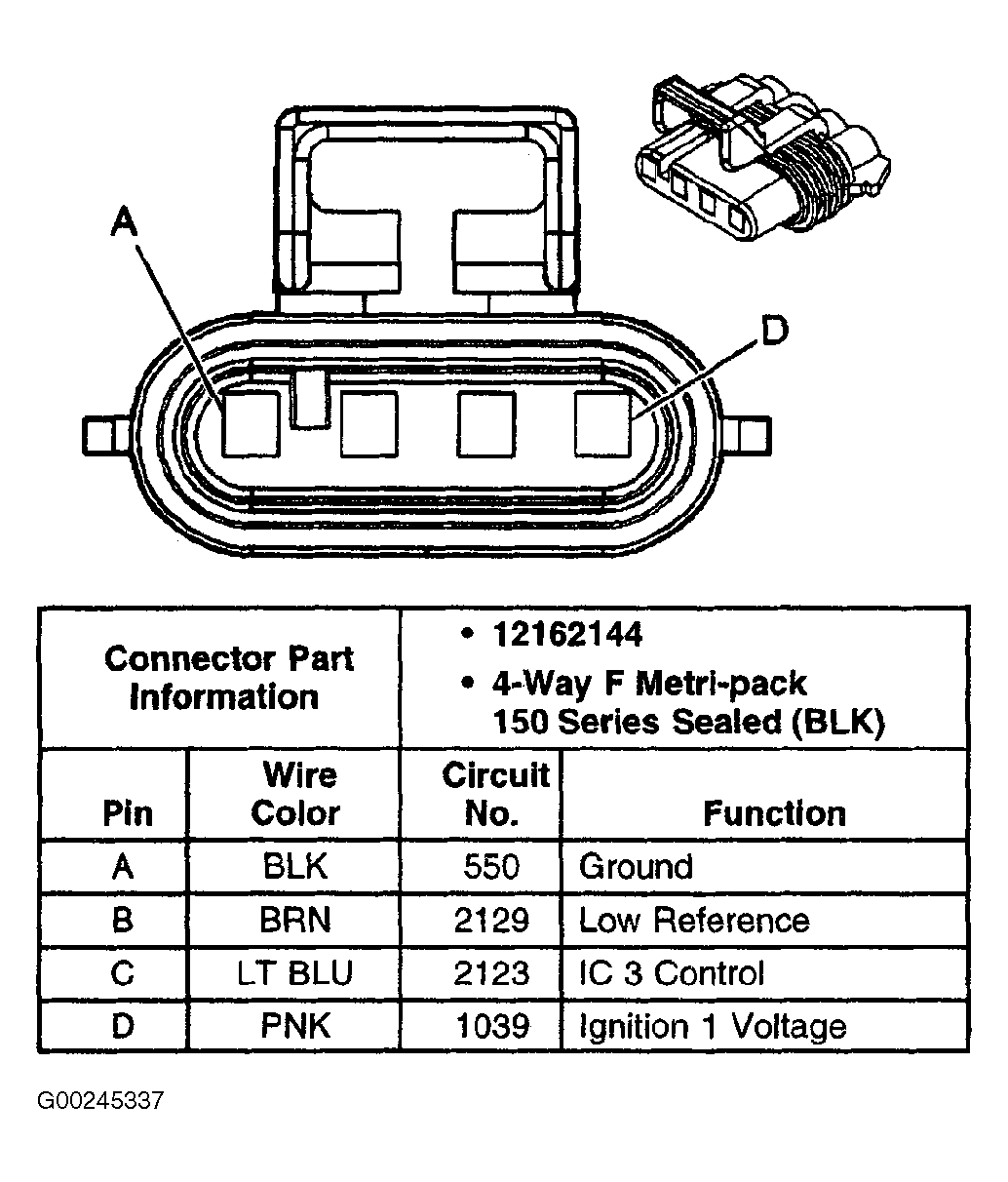

Fig 27: Identifying Ignition Coil 3 Connector Terminals
G00245337Courtesy of GENERAL MOTORS CORP.

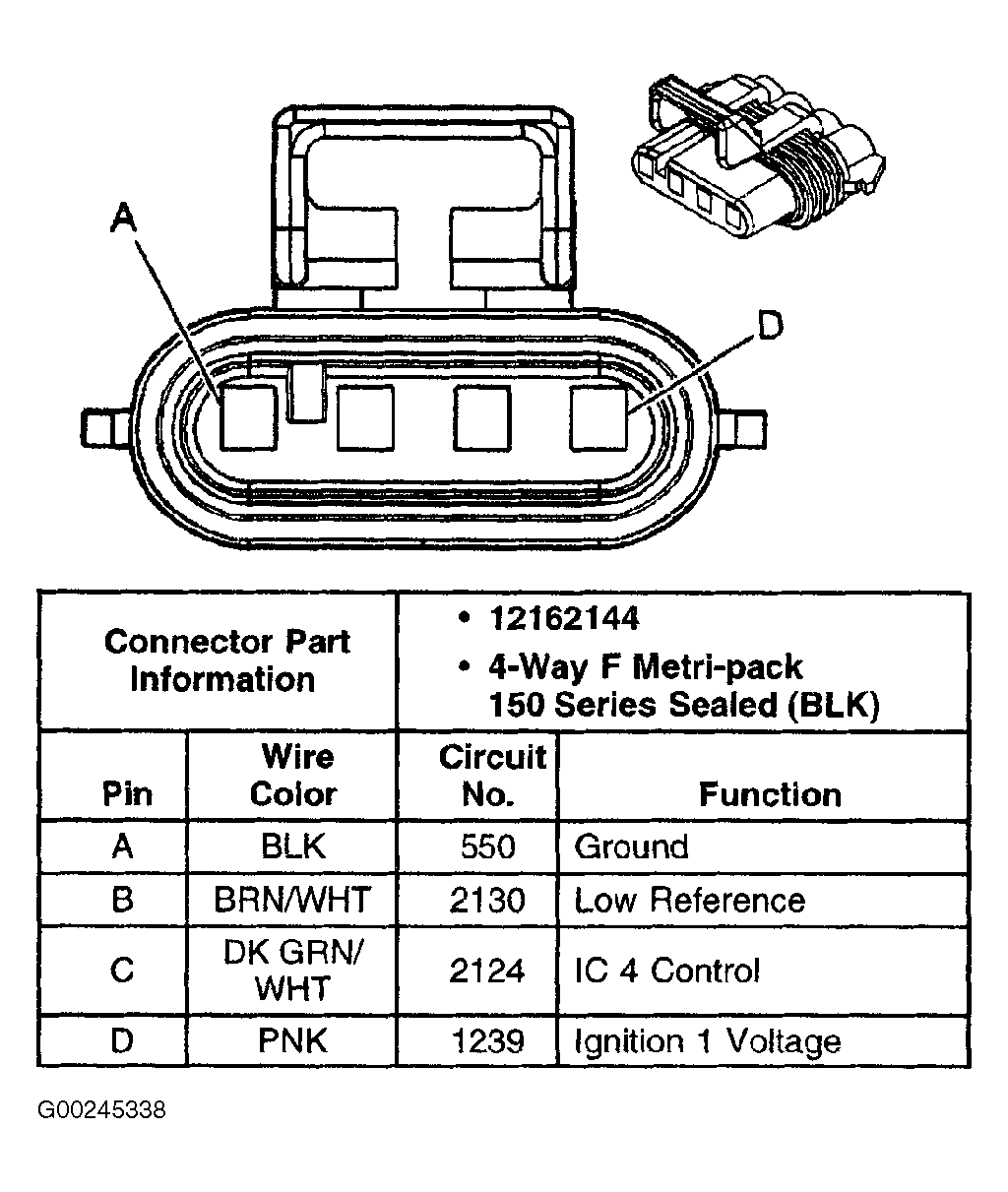

Fig 28: Identifying Ignition Coil 4 Connector Terminals
G00245338Courtesy of GENERAL MOTORS CORP.
Fig 29: Identifying Ignition Coil 5 Connector Terminals
G00245339Courtesy of GENERAL MOTORS CORP.

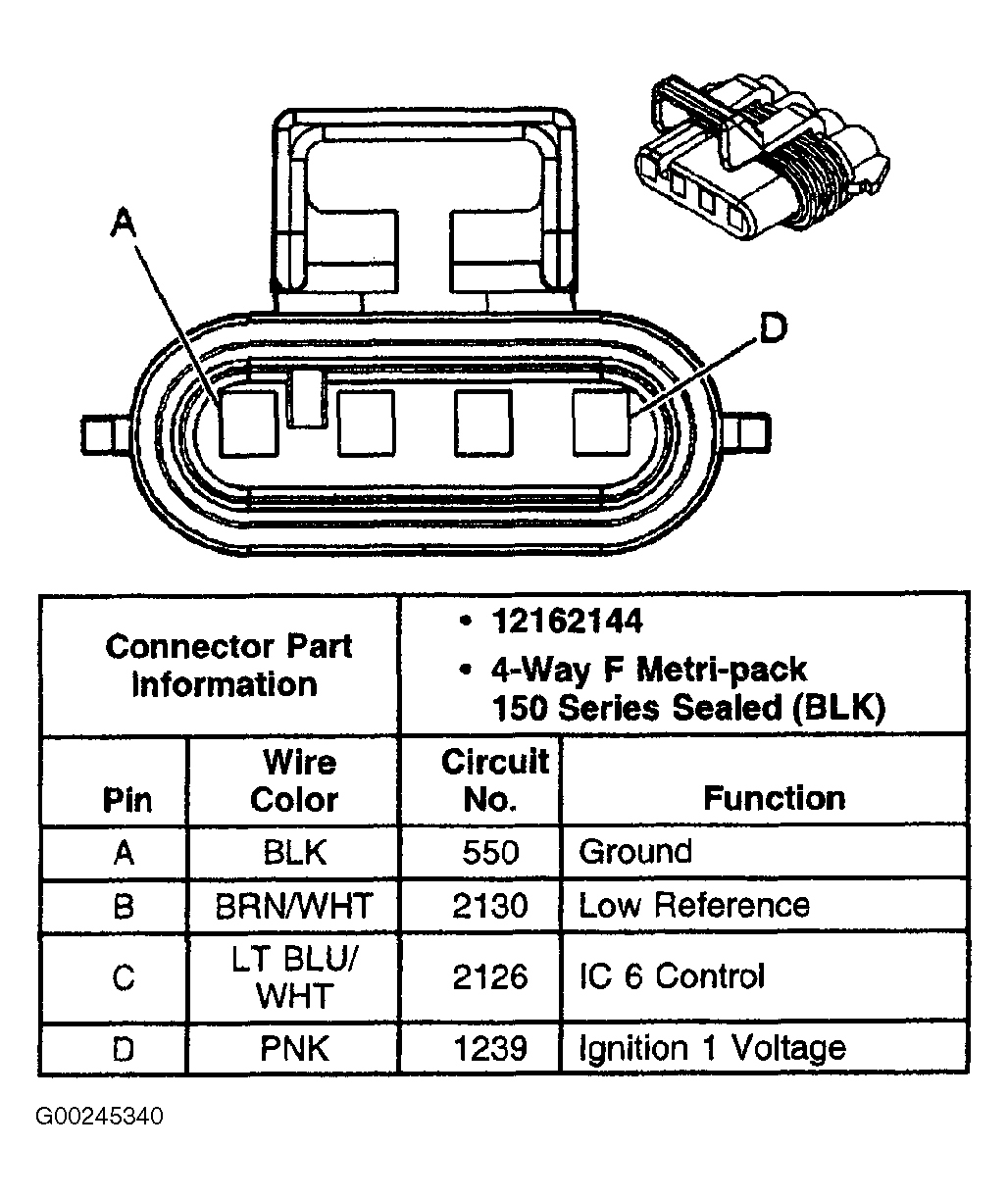

Fig 30: Identifying Ignition Coil 6 Connector Terminals
G00245340Courtesy of GENERAL MOTORS CORP.

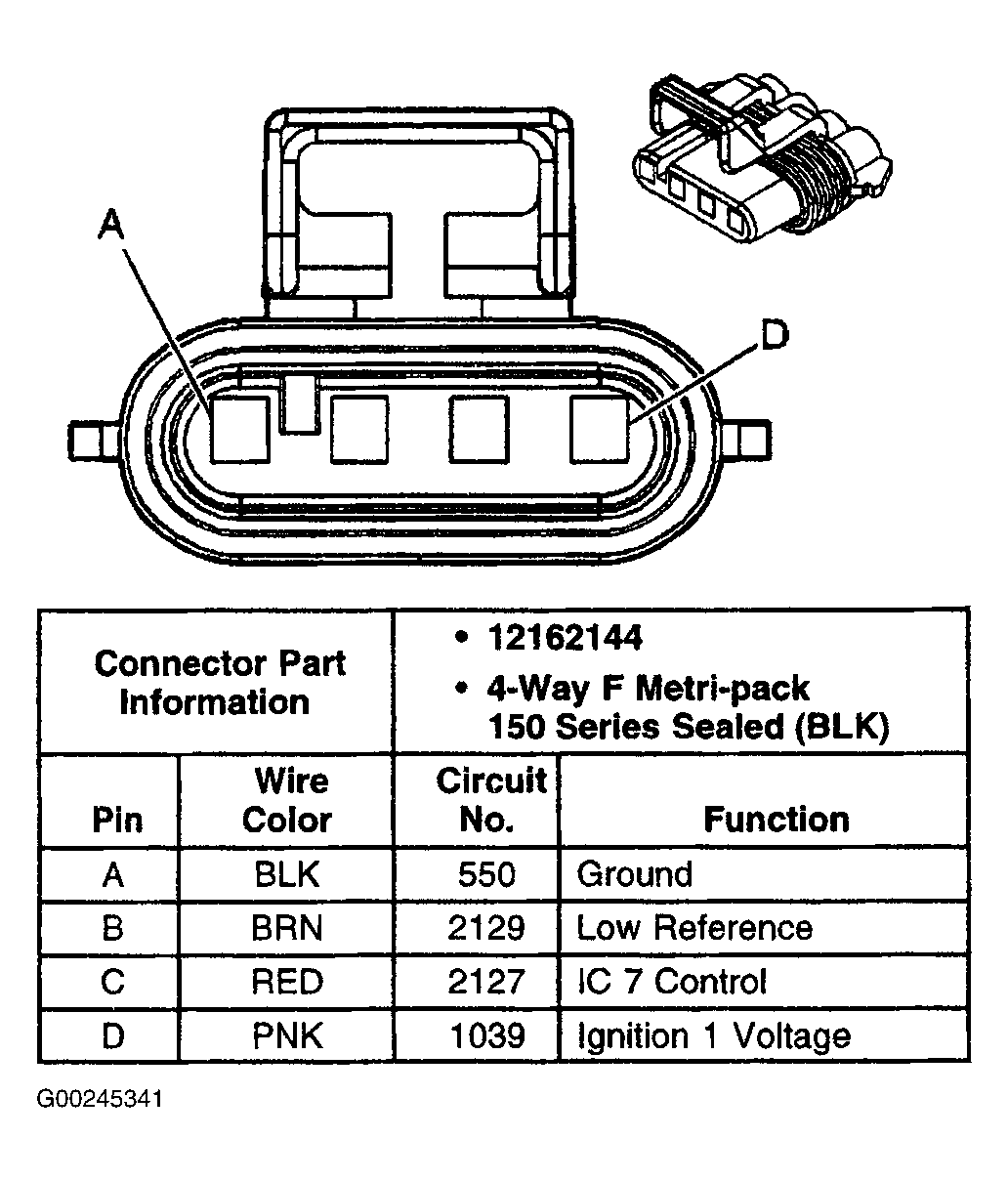

Fig 31: Identifying Ignition Coil 7 Connector Terminals
G00245341Courtesy of GENERAL MOTORS CORP.

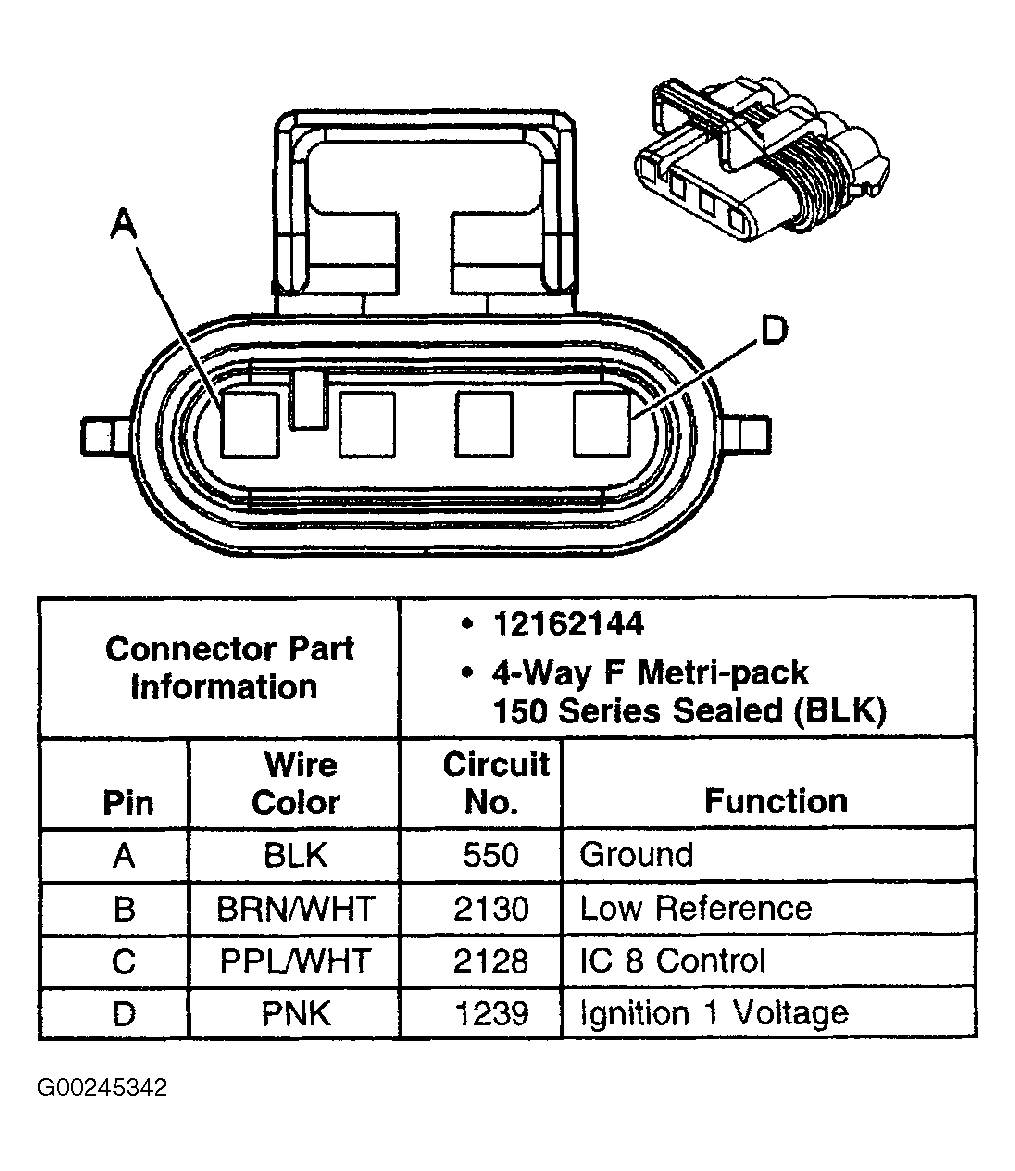

Fig 32: Identifying Ignition Coil 8 Connector Terminals
G00245342Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying MAP Sensor Connector Terminals
G00147770Courtesy of GENERAL MOTORS CORP.
Fig 34: Identifying Powertrain Control Module (PCM) - C1 Connector Terminals (1 Of 3)
G00245312Courtesy of GENERAL MOTORS CORP.
Fig 35: Identifying Powertrain Control Module (PCM) - C1 Connector Terminals (2 Of 3)
G00245311Courtesy of GENERAL MOTORS CORP.
Fig 36: Identifying Powertrain Control Module (PCM) - C1 Connector Terminals (3 Of 3)
G00245313Courtesy of GENERAL MOTORS CORP.
Fig 37: Identifying Powertrain Control Module (PCM) - C2 Connector Terminals (1 Of 3)
G00245314Courtesy of GENERAL MOTORS CORP.
Fig 38: Identifying Powertrain Control Module (PCM) - C2 Connector Terminals (2 Of 3)
G00245315Courtesy of GENERAL MOTORS CORP.
Fig 39: Identifying Powertrain Control Module (PCM) - C2 Connector Terminals (3 Of 3)
G00245316Courtesy of GENERAL MOTORS CORP.
Fig 40: Identifying Throttle Actuator Control (TAC) Module - C1 Connector Terminals
G00245343Courtesy of GENERAL MOTORS CORP.
Fig 41: Identifying Throttle Actuator Control (TAC) Module C2 Connector Terminals
G00244690Courtesy of GENERAL MOTORS CORP.

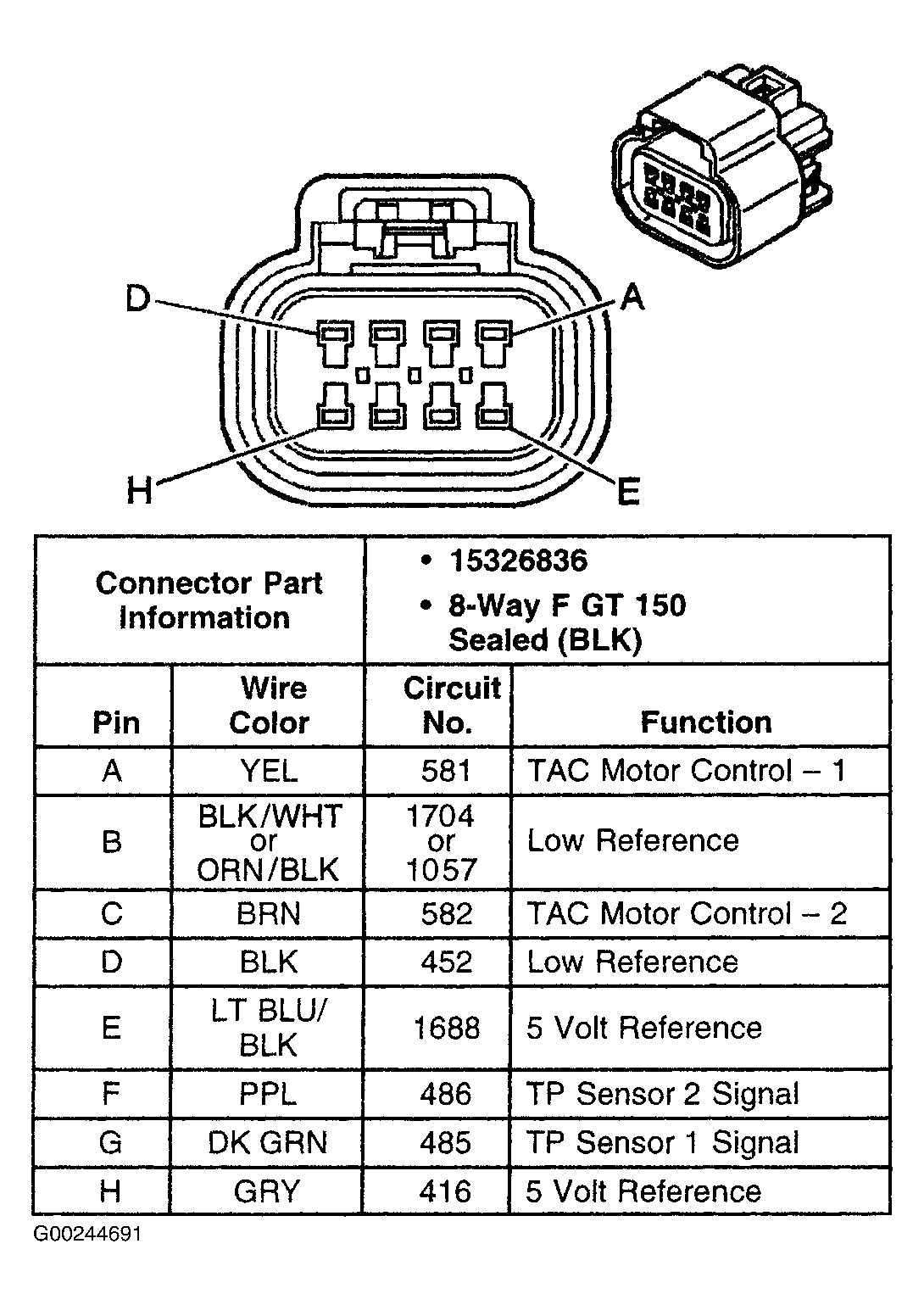

Fig 42: Identifying Throttle Body Connector Terminals
G00244691Courtesy of GENERAL MOTORS CORP.
