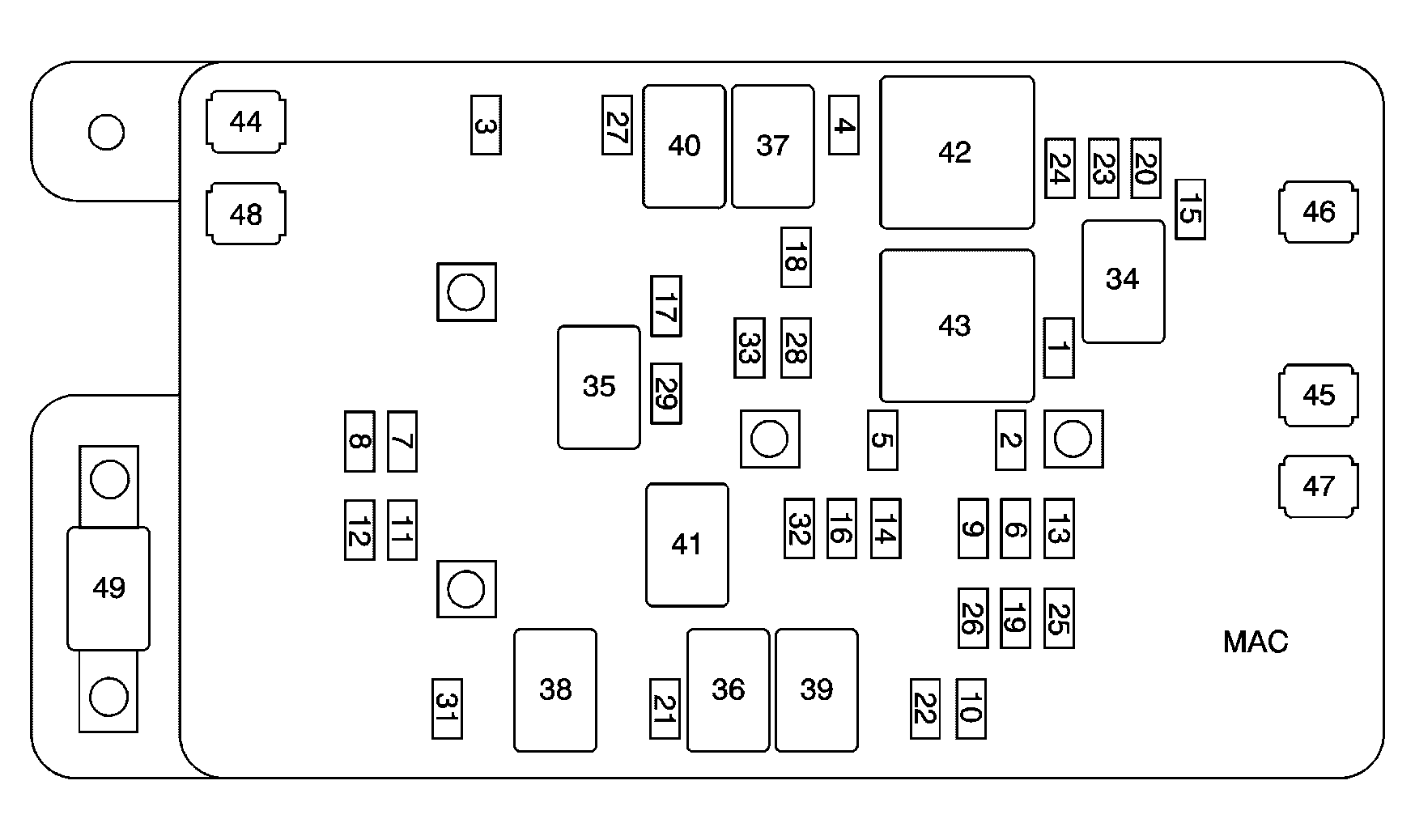

Fuse Block - Underhood, Label
Fuse Block - Underhood, Label Usage
| No. | Fuse | Rating | Description |
|---|---|---|---|
| 1 | A/C Fuse | 10A | Air Conditioning (A/C) Relay |
| 2 | BTSI Fuse | 10A | Stop Lamp Switch, Automatic Transmission Shift Lock Actuator |
| 3 | CANISTER Fuse | 10A | Evaporative Emission (EVAP) Canister Vent Solenoid |
| 4 | COILS Fuse | 10A | HDLP-HI Relay |
| 5 | CRNK Fuse | 10A | Powertrain Control Module (PCM) |
| 6 | ENG I Fuse | 10A | Evaporative Emissions (EVAP) Canister Purge Solenoid, Intake Air Temperature (IAT)/Mass Air Flow (MAF) Sensor |
| 7 | HI HDLP-LT Fuse | 10A | Left High Beam Headlamp |
| 8 | HI HDLP-RT Fuse | 10A | Right High Beam Headlamp |
| 9 | IGN E Fuse | 10A | Cooling Fan 1 Relay, Cooling Fan 2 Relay, Park/Neutral Position (PNP) Switch, Inside Rear View Mirror (DF4), Stop Lamp Switch, Instrument Panel Cluster (IPC), Turn Signal/Multifunction Switch |
| 10 | IPC/DIC Fuse | 10A | Instrument Panel Cluster (IPC) |
| 11 | LOW HDLP-LT Fuse | 10A | Left Low Beam Headlamp - Daytime Running Lamp |
| 12 | LOW HDLP-RT Fuse | 10A | Right Low Beam Headlamp - Daytime Running Lamp |
| 13 | PCM I Fuse | 15A | Powertrain Control Module (PCM) |
| 14 | SIR Fuse (Early Production) | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM), Inflatable Restraint I/P Module Disable Switch |
| AIRBAG Fuse (Late Production) | 10A | Inflatable Restraint Sensing and Diagnostic Module (SDM), Inflatable Restraint I/P Module Disable Switch | |
| 15 | TBC I Fuse | 10A | Body Control Module (BCM) |
| 16 | TBC IGN 1 Fuse | 10A | Body Control Module (BCM) |
| 17 | L-ST/TRN Fuse | 10A | Tail/Stop and Turn Signal Lamp - Left, Trailer Tow Feed |
| 18 | R-ST/TRN Fuse | 10A | Tail/Stop and Turn Signal Lamp - Right, Trailer Tow Feed |
| 19 | BCK/UP Fuse | 15A | Park/Neutral Position (PNP) Switch |
| 20 | ETC Fuse | 15A | Throttle Actuator Control (TAC) Module |
| 21 | FOG LP Fuse | 15A | FOG LP Relay |
| 22 | HORN Fuse | 15A | HORN Relay |
| 23 | INJ A Fuse | 15A | Left Bank Ignition Coils and Fuel Injectors |
| 24 | INJ B Fuse | 15A | Right Bank Ignition Coils and Fuel Injectors |
| 25 | O2A Fuse | 15A | HO2S1, Bank 1 and Bank 2 |
| 26 | O2B Fuse | 15A | HO2S2, Bank 1 and Bank 2 |
| 27 | W/S WASH Fuse | 15A | W/S WASH Relay |
| 28 | CIGAR Fuse (Early Production) | 20A | Data Link Connector (DLC), Cigar Lighter |
| LTR Fuse (Late Production) | 20A | Data Link Connector (DLC), Cigar Lighter | |
| 29 | PCM B Fuse | 20A | F/PMP Relay, Powertrain Control Module (PCM) |
| 31 | BED COVER RELEASE Fuse | 20A | BEDCOVER RELEASE Relay |
| 32 | FLASH Fuse | 25A | Turn Signal/Hazard Flasher Module |
| 33 | ST/LP Fuse | 25A | Turn Signal/Hazard Flasher Module, VEH CHMSL Fuse |
| 44 | ENG CLN FAN Fuse | 60A | Cooling Fan 1 Relay, Cooling Fan 2 Relay |
| 45 | BLWR Fuse | 40A | Blower Motor |
| 46 | IGN A Fuse | 40A | Starter Relay, Ignition Switch |
| 47 | IGN B Fuse | 40A | Ignition Switch |
| 48 | ABS Fuse | 60A | Electronic Brake Control Module (EBCM) |
| 42 | IGN 1 Relay | - | INJ A Fuse, INJ B Fuse, and Throttle Actuator Control (TAC) Fuse |
| 43 | STRTR Relay | - | Starter Solenoid |
| 34 | A/C Relay | - | A/C Compressor Clutch, Powertrain Control Module (PCM) |
| 35 | F/PMP Relay | - | Fuel Pump |
| 36 | FOG LP Relay | - | Front Fog Lamps |
| 37 | HDLP-HI Relay | - | Body Control Module (BCM) |
| 38 | BED COVER RELEASE Relay | - | Rear Compartment Lid Release Switch Exterior |
| 39 | HORN Relay | - | Horns |
| 40 | W/S WASH Relay | - | Windshield Washer Fluid Pump |
| 41 | HDM Relay | - | Low Beam Headlamps |
| 49 | I/P BATT Fuse | 125A | Fuse Block - Rear |
