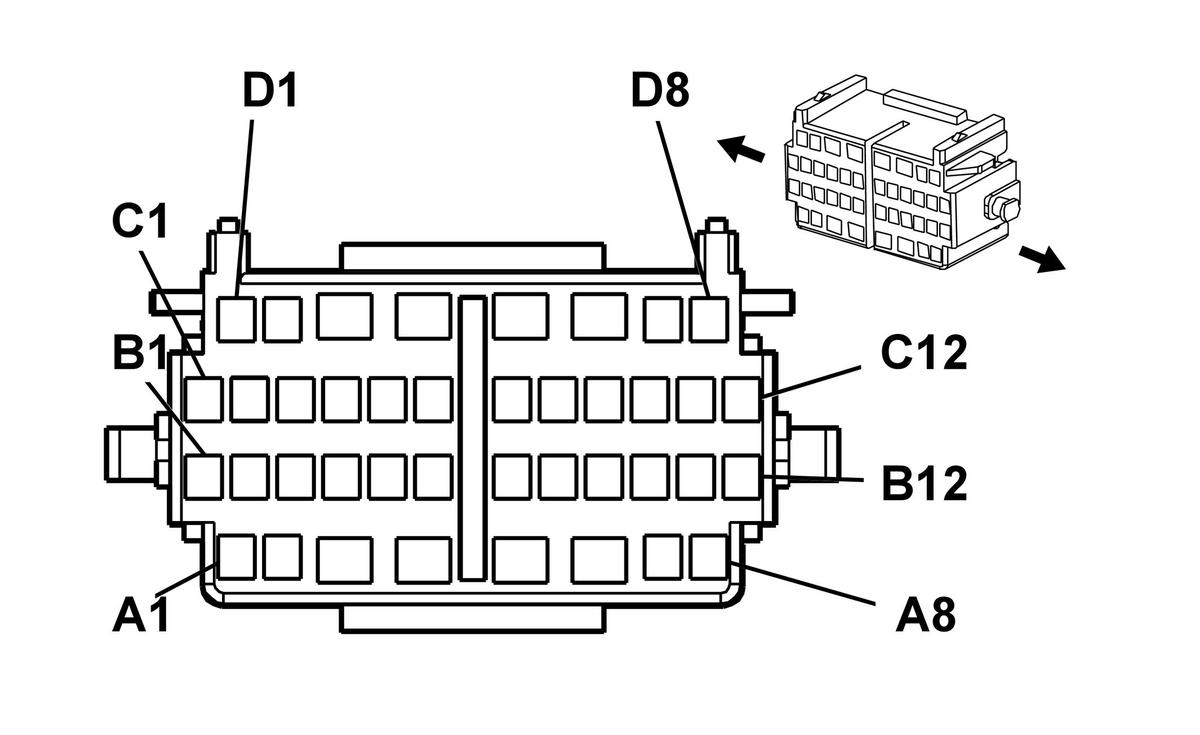

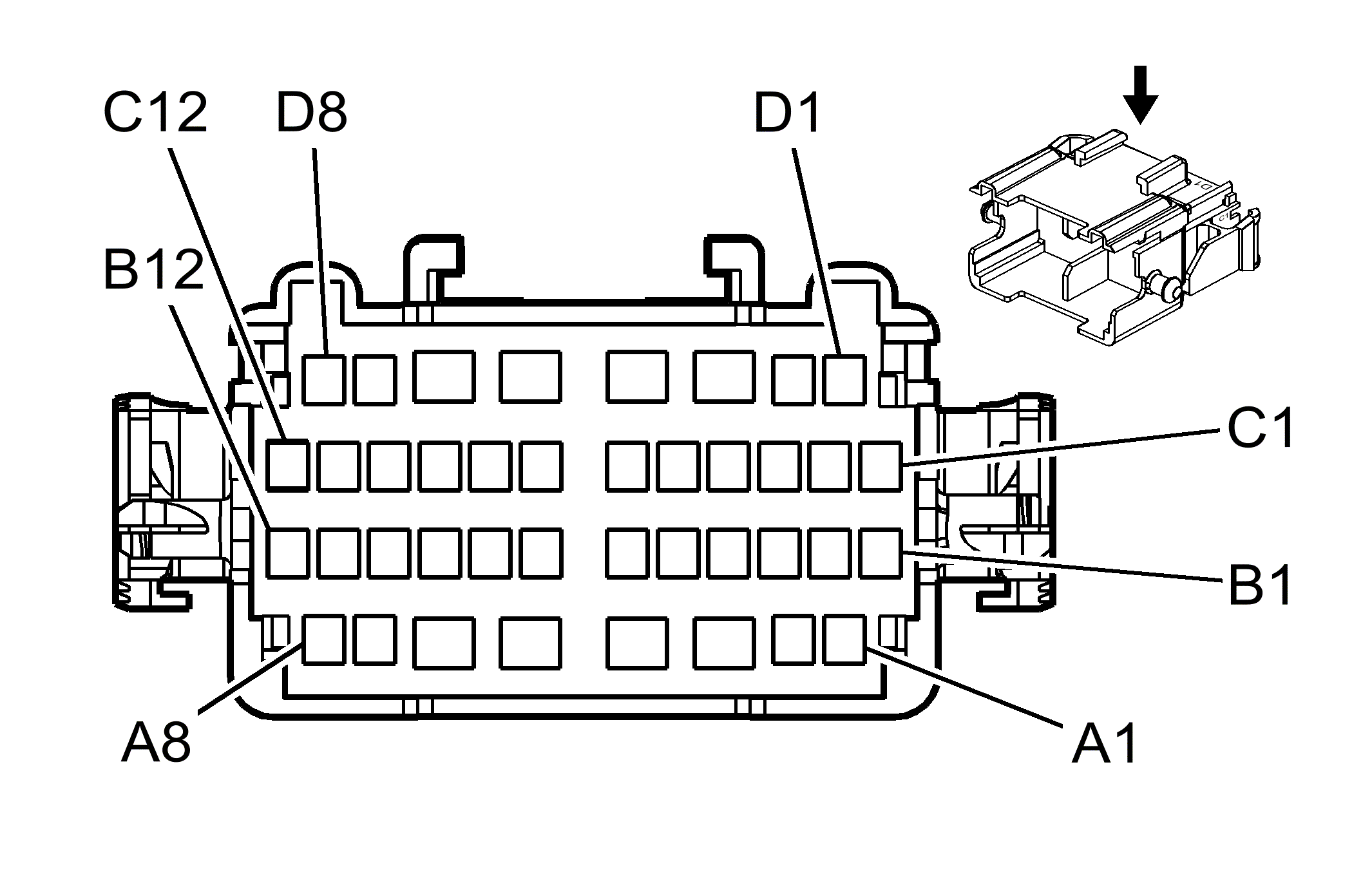

Inline Connector End View C201
Inline Connector C201
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1-A2 | - | - | Not Used | A1-A2 | - | - | Not Used |
| A3 | YEL | 243 | Accessory Voltage | A3 | YEL | 243 | Accessory Voltage |
| A4 | RED | 228 | Windshield Washer Pump Control | A4 | RED | 228 | Windshield Washer Pump Control |
| A5 | DK BLU | 241 | Ignition 3 Voltage | A5 | BRN | 241 | Ignition 3 Voltage |
| A6 | BLK | 28 | Horn Relay Control | A6 | BLK | 28 | Horn Relay Control |
| BLK | 28 | Horn Relay Control | |||||
| A7-A8 | - | - | Not Used | A7-A8 | - | - | Not Used |
| B1 | - | - | Not Used | B1 | - | - | Not Used |
| B2 | GRY/BLK | 1458 | Instrument Panel Lamp Supply Voltage - 4 | B2 | GRY/BLK | 1458 | Instrument Panel Lamp Supply Voltage - 4 |
| B3 | YEL | 18 | Left Rear Stop/Turn Lamp Supply Voltage | B3 | YEL | 18 | Left Rear Stop/Turn Lamp Supply Voltage (Impala) |
| B4 | DK GRN | 19 | Right Rear Stop/Turn Lamp Supply Voltage | B4 | DK GRN | 19 | Right Rear Stop/Turn Lamp Supply Voltage (Impala) |
| B5 | WHT | 27 | Hazard Flasher Signal | B5 | BRN | 27 | Hazard Flasher Signal (Impala) |
| B6 | DK GRN | 113 | Windshield Wiper Switch Signal 1 | B6 | DK GRN | 113 | Windshield Wiper Switch Signal 1 |
| B7 | LT BLU | 14 | Left Turn Signal Lamps Supply Voltage | B7 | LT BLU | 14 | Left Turn Signal Lamps Supply Voltage (Impala) |
| B7 | YEL | 685 | Left Turn Signal Lamps Supply Voltage (Monte Carlo) | ||||
| B8 | TAN/WHT | 816 | A/T Shift Lock Solenoid Supply Voltage | B8 | TAN/WHT | 816 | A/T Shift Lock Solenoid Supply Voltage (w/o D55) |
| B9 | GRY | 112 | Windshield Wiper Switch Signal 2 | B9 | GRY | 112 | Windshield Wiper Switch Signal 2 |
| B10 | DK BLU | 84 | Cruise Control Set/Coast Switch Signal | B10 | DK BLU | 84 | Cruise Control Set/Coast Switch Signal |
| B11 | PNK | 314 | Radio On Signal | B11 | PNK | 314 | Radio On Signal (w/o 9C1/9C3/9C6) |
| B12 | - | - | Not Used | B12 | - | - | Not Used |
| C1-C2 | - | - | Not Used | C1-C2 | - | - | Not Used |
| C3 | YEL | 1346 | Headlamp Supply Voltage | C3 | LT BLU | 1346 | Headlamp Supply Voltage |
| C4 | BRN | 1201 | Headlamp Low Beam Signal | C4 | DK BLU | 1201 | Headlamp Low Beam Signal |
| C5 | PPL | 16 | Turn Signal Flasher Signal | C5 | PPL | 16 | Turn Signal Flasher Signal (Monte Carlo) |
| C6 | - | - | Not Used | C6 | - | - | Not Used |
| C7 | DK BLU | 15 | Right Turn Signal Lamps Supply Voltage | C7 | DK BLU | 15 | Right Turn Signal Lamps Supply Voltage (Impala) |
| C7 | TAN | 686 | Right Turn Signal Lamps Supply Voltage (Monte Carlo) | ||||
| C8 | DK GRN/WHT | 1135 | A/T Shift Lock Control Solenoid Supply Voltage | C8 | DK GRN/WHT | 1135 | A/T Shift Lock Control Solenoid Supply Voltage (w/o D55) |
| C9 | BLK | 1050 | Ground | C9 | BLK | 1050 | Ground |
| C10 | GRY/BLK | 87 | Cruise Control Resume/Accel Switch Signal | C10 | GRY/BLK | 87 | Cruise Control Resume/Accel Switch Signal |
| C11 | DK BLU | 1796 | Steering Wheel Controls Signal | C11 | DK BLU | 1796 | Steering Wheel Controls Signal (w/o 9C1/9C3/9C6) |
| C12 | - | - | Not Used | C12 | - | - | Not Used |
| D1-D2 | - | - | Not Used | D1-D2 | - | - | Not Used |
| D3 | PPL | 92 | Windshield Wiper Motor High Speed | D3 | PPL | 92 | Windshield Wiper Motor High Speed |
| D4 | BLK | 1050 | Ground | D4 | BLK | 1050 | Ground |
| BLK | 1050 | Ground | |||||
| D5 | PNK | 1200 | Headlamp High Beam Signal | D5 | PNK | 1200 | Headlamp High Beam Signal |
| PNK | 1200 | Headlamp High Beam Signal | |||||
| D6 | GRY | 397 | Cruise Control On Switch Signal | D6 | GRY | 397 | Cruise Control On Switch Signal |
| GRY | 397 | Cruise Control On Switch Signal (Impala) | |||||
| D7-D8 | - | - | Not Used | D7-D8 | - | - | Not Used |
