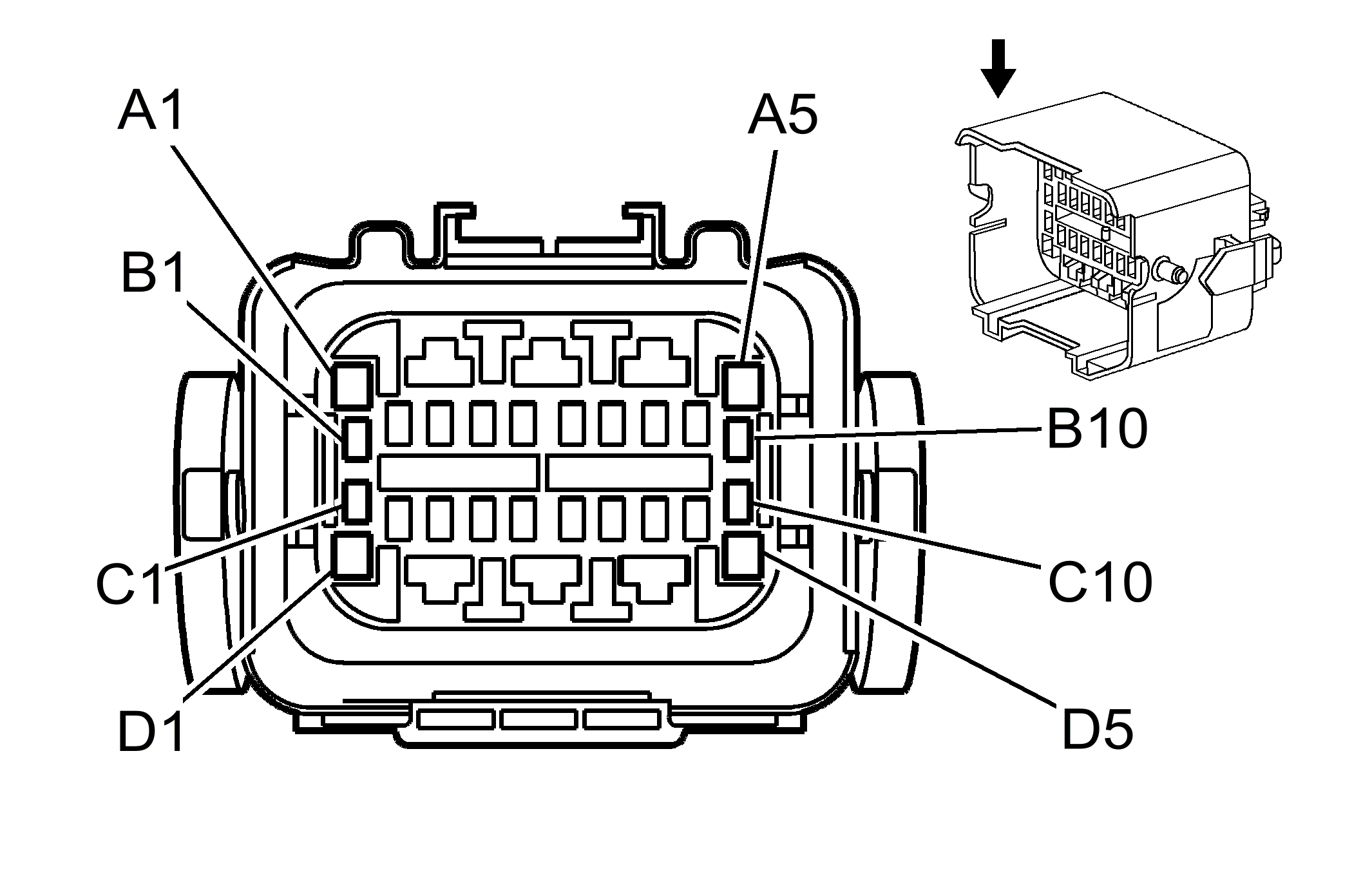

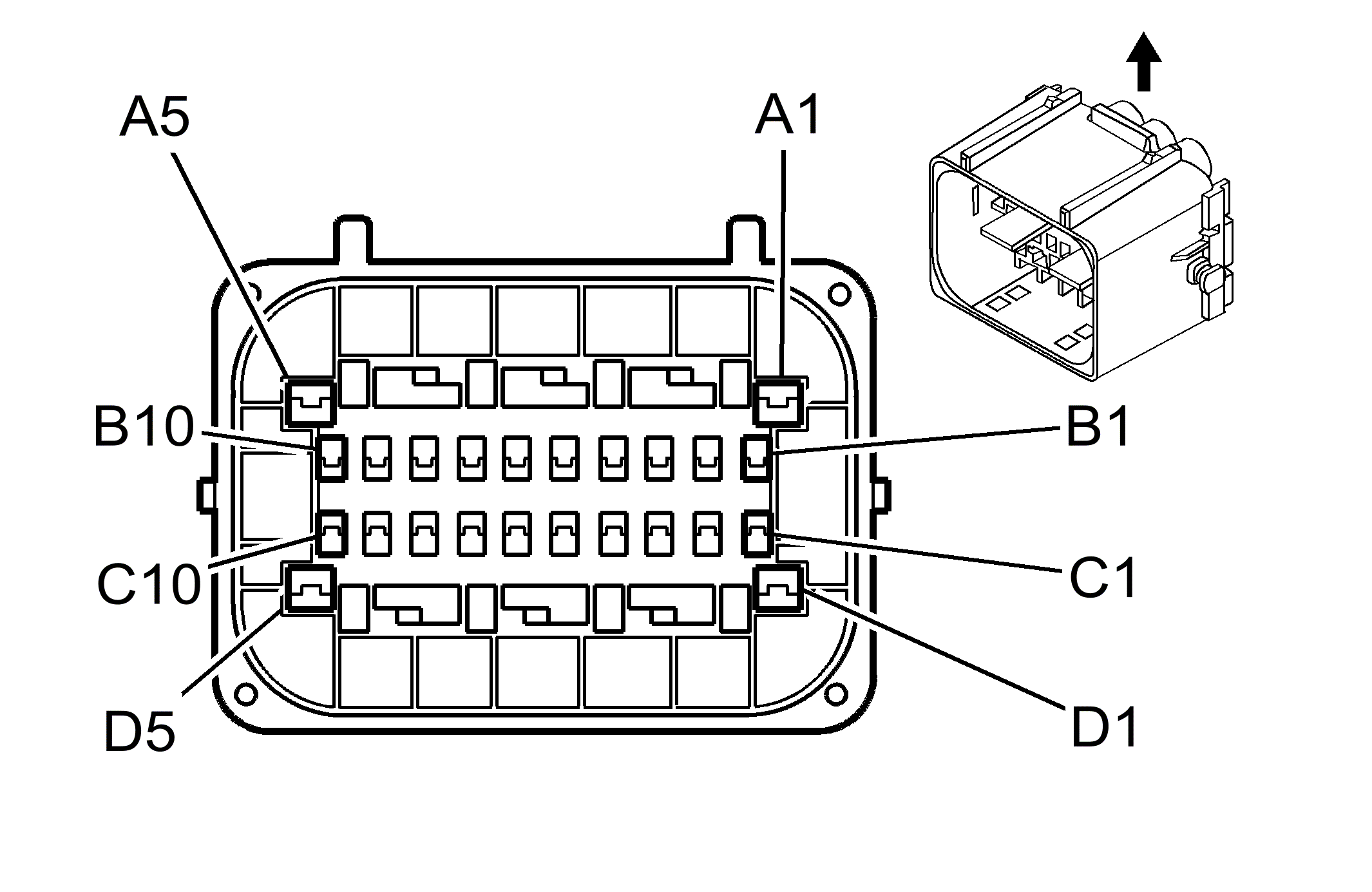

Inline Connector End View C106
Inline Connector C106
| Connector Part Information |
|
Connector Part Information |
|
||||
|---|---|---|---|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function | Pin | Wire Color | Circuit No. | Function |
| A1 | PNK | 1200 | Headlamp High Beam Signal | A1 | PNK | 1200 | Headlamp High Beam Signal |
| A2 | RED | 42 | Battery Positive Voltage | A2 | RED | 42 | Battery Positive Voltage |
| A3 | RED | 242 | Battery Positive Voltage | A3 | RED | 242 | Battery Positive Voltage |
| A4 | RED | 342 | Battery Positive Voltage | A4 | RED | 342 | Battery Positive Voltage |
| A5 | BLK | 28 | Horn Relay Control | A5 | BLK | 28 | Horn Relay Control |
| B1 | LT GRN/BLK | 592 | DRL Relay Control | B1 | LT GRN/BLK | 592 | DRL Relay Control |
| B2 | YEL | 32 | Instrument Panel Lamp Fuse Supply Voltage - 1 | B2 | YEL | 32 | Instrument Panel Lamp Fuse Supply Voltage - 1 |
| B3 | DK BLU | 1201 | Headlamp Low Beam Signal | B3 | DK BLU | 1201 | Headlamp Low Beam Signal |
| B4 | GRY | 349 | Discriminating Sensor - Left - Signal | B4 | GRY | 349 | Discriminating Sensor - Left - Signal |
| B5 | YEL | 354 | Discriminating Sensor - Signal | B5 | YEL | 354 | Discriminating Sensor - Signal |
| B6 | - | - | Not Used | B6 | - | - | Not Used |
| B7 | BLK | 2710 | Battery Positive Voltage (9C1/9C3/9C6) | B7 | BLK | 2710 | Battery Positive Voltage (9C1/9C3/9C6) |
| B8 | BLK/WHT | 2711 | Battery Positive Voltage (9C1/9C3/9C6) | B8 | BLK/WHT | 2711 | Battery Positive Voltage (9C1/9C3/9C6) |
| B8 | DK GRN/WHT | 1317 | Fog Lamp Relay Control (T96) | B8 | DK GRN/WHT | 1317 | Fog Lamp Relay Control (Impala LS/ Monte Carlo SS) |
| B9 | PNK | 239 | Ignition 1 Voltage | B9 | PNK | 239 | Ignition 1 Voltage |
| B10 | LT BLU | 14 | Left Turn Signal Lamps Supply Voltage | B10 | LT BLU | 14 | Left Turn Signal Lamps Supply Voltage (Impala) |
| B10 | YEL | 685 | Left Turn Signal Lamps Supply Voltage (Monte Carlo) | ||||
| C1 | RED | 228 | Windshield Washer Pump Control | C1 | RED | 228 | Windshield Washer Pump Control |
| C2 | - | - | Not Used | C2 | - | - | Not Used |
| C3 | BLK/WHT | 99 | Windshield Washer Fluid Level Signal | C3 | BLK/WHT | 99 | Windshield Washer Fluid Level Signal |
| C4 | LT GRN/BLK | 735 | Ambient Air Temperature Sensor Signal (w/o 9C1/9C3/9C6) | C4 | LT GRN/BLK | 735 | Ambient Air Temperature Sensor Signal (w/o 9C1/9C3/9C6) |
| C5 | WHT | 1310 | EVAP Canister Vent Solenoid Control | C5 | WHT | 1310 | EVAP Canister Vent Solenoid Control |
| C6 | PNK | 2322 | Emergency Vehicle Headlamps Flasher Supply Voltage (9C1/9C3/9C6) | C6 | PNK | 2322 | Emergency Vehicle Headlamps Flasher Supply Voltage (9C1/9C3/9C6) |
| C7 | - | - | Not Used | C7 | - | - | Not Used |
| C8 | BLK/WHT | 1251 | Ground | C8 | BLK/WHT | 1251 | Ground |
| C9 | - | - | Not Used | C9 | - | - | Not Used |
| C10 | DK BLU | 15 | Right Turn Signal Lamps Supply Voltage | C10 | DK BLU | 15 | Right Turn Signal Lamps Supply Voltage (Impala) |
| C10 | TAN | 686 | Right Turn Signal Lamps Supply Voltage (Monte Carlo) | ||||
| D1 | GRY | 120 | Fuel Pump Supply Voltage | D1 | GRY | 120 | Fuel Pump Supply Voltage |
| D2 | RED | 742 | Battery Positive Voltage | D2 | RED | 742 | Battery Positive Voltage |
| D3 | RED | 1042 | Battery Positive Voltage | D3 | RED | 1042 | Battery Positive Voltage |
| D4 | - | - | Not Used | D4 | - | - | Not Used |
| D5 | PPL | 34 | Front Fog Lamps Supply Voltage (T96) | D5 | PPL | 34 | Front Fog Lamps Supply Voltage (Impala LS/Monte Carlo SS) |
