Door Adjustment Specifications
Door Adjustment Specifications

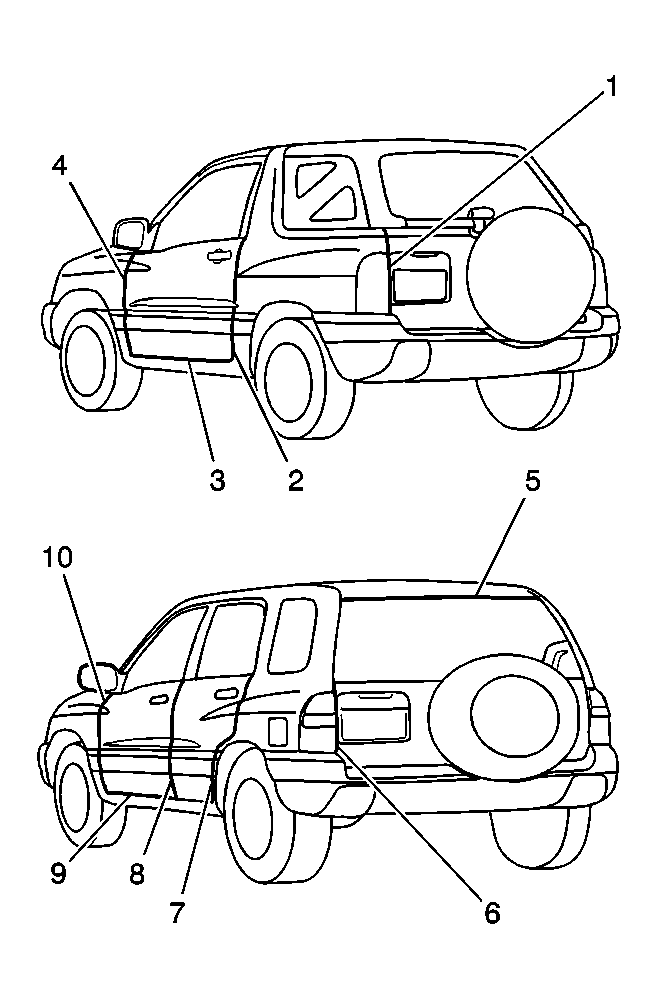

| Point | Location | Clearance Gap | Flushness |
|---|---|---|---|
| 1 | Endgate Panel-To-Quarter Panel | 5.5-8.2 mm (0.21-0.32 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 2 | Front Side Door-To-Quarter Panel | 4.0-6.8 mm (0.15-0.26 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 3 | Front Side Door-To-Rocker Panel | 4.0-7.0 mm (0.15-0.27 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 4 | Front Side Door-To-Front Fender | 4.4-7.0 mm (0.17-0.27 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 5 | Rear Door-To-Roof Panel | 8.8-11.8 mm (0.34-0.46 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 6 | Rear Door-To-Quarter Panel | 5.5-8.2 mm (0.21-0.32 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 7 | Rear Side Door-To-Quarter Panel | 4.0-6.8 mm (0.15-0.26 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 8 | Front Side Door-To-Rear Side Door | 4.0-6.8 mm (0.15-0.26 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 9 | Front Side Door-To-Rocker Panel | 4.0-7.0 mm (0.15-0.27 in) | 0.0-1.5 mm (0.0-0.5 in) |
| 10 | Front Side Door-To-Front Fender | 4.4-7.0 mm (0.17-0.27 in) | 0.0-1.5 mm (0.0-0.5 in) |
