Engine Controls - 8.1L - Component Locator
>>
Component Locator
>>
Engine Controls Component Views
>>
Fuel Tank Components - Primary (8.1L)
Fuel Tank Components - Primary (8.1L)

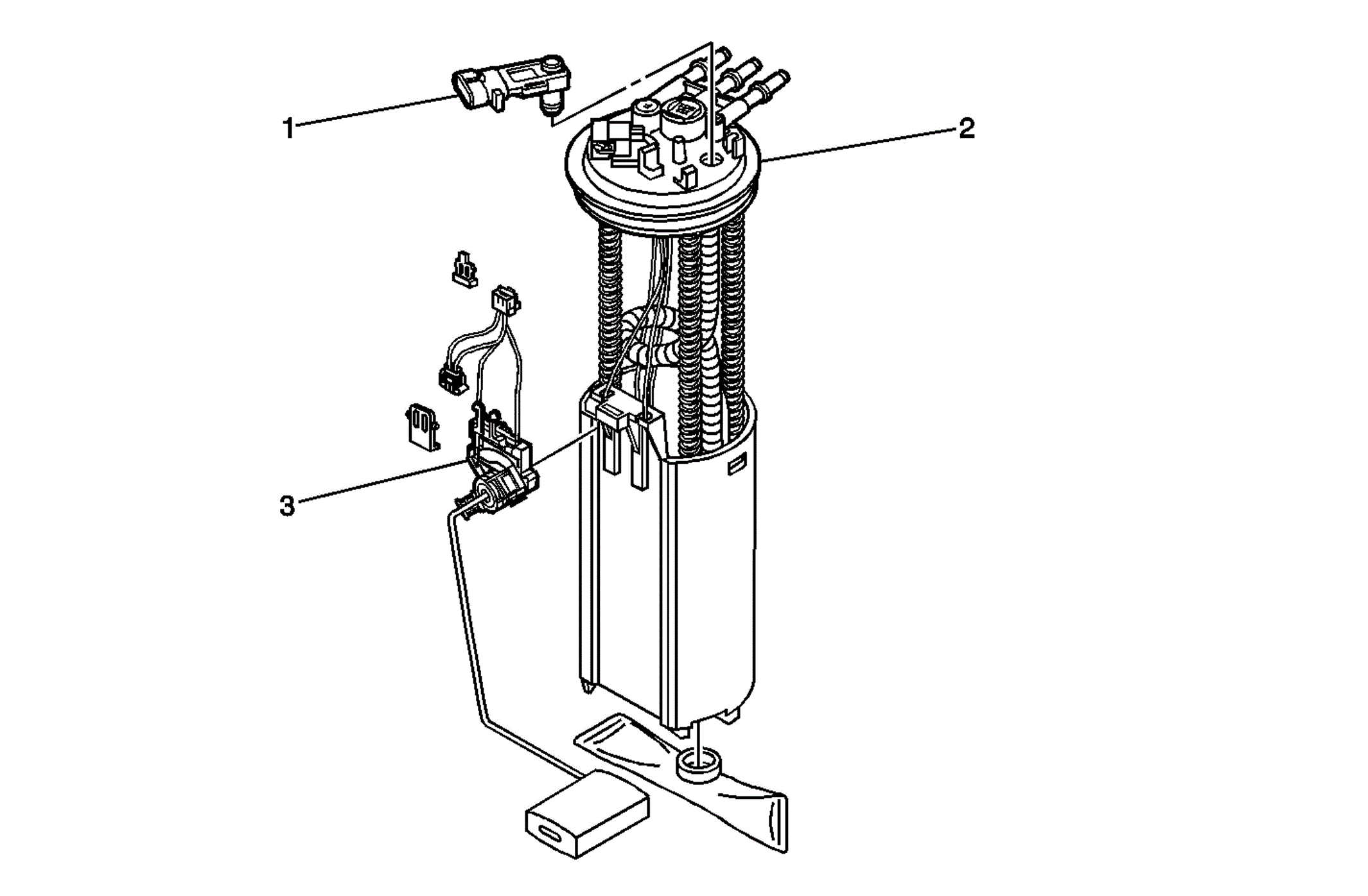

Fig 1: Fuel Tank Components - Primary
Courtesy of GENERAL MOTORS COMPANY
Callout
Component Name
1
Fuel Tank Pressure Sensor
2
Fuel Sender Assembly
3
Fuel Level Sensor Assembly
