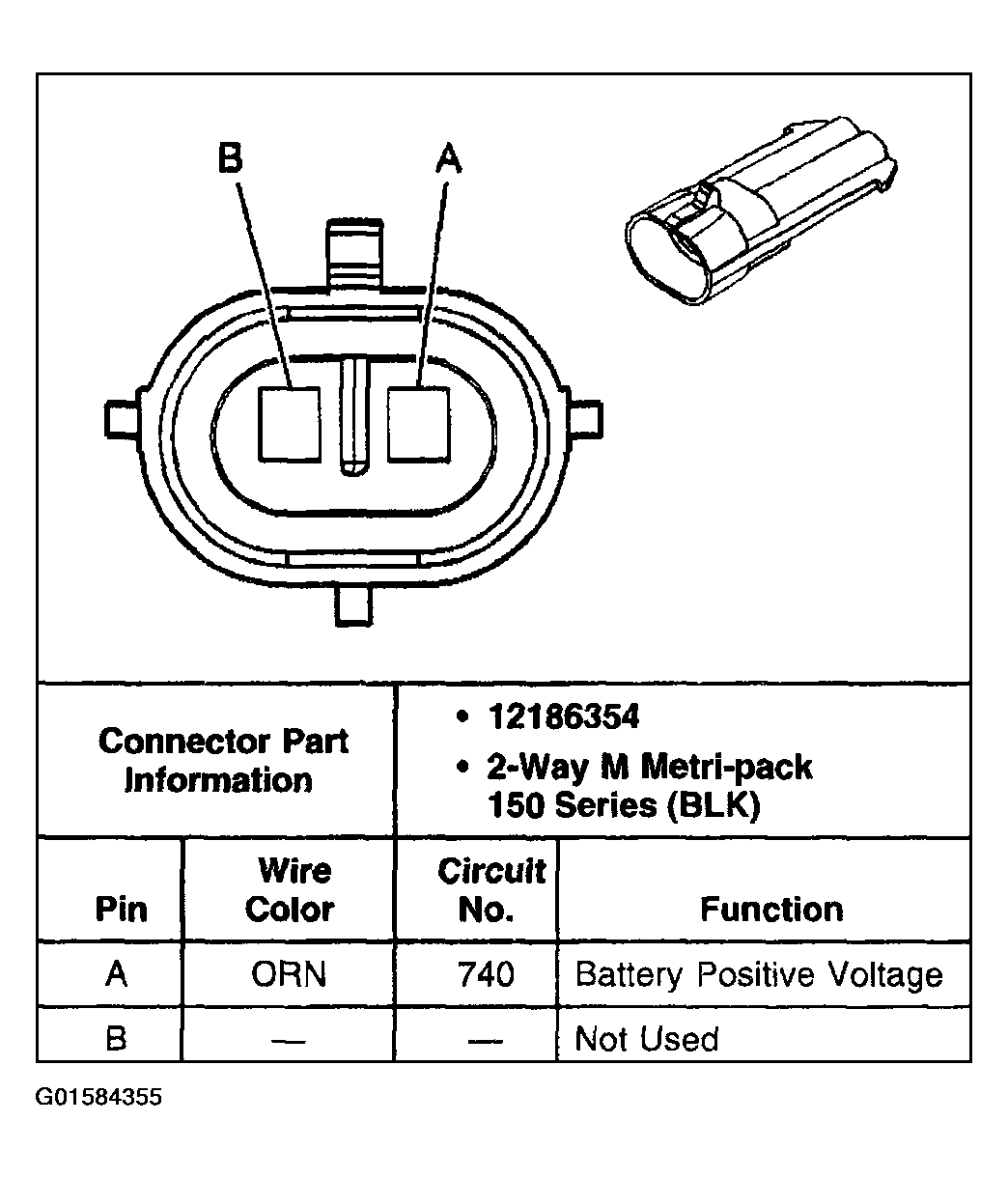

C3500 HD 6.5 F, Standard
>>
Repair and Diagnosis
>>
External Pages
>>
Different car
>>
Section 1487 (Lighting Systems)
>>
Component Locator
>>
Lighting Systems Connector End Views
Lighting Systems Connector End Views
WARNING:
This page is about a different car, the 2002 GMC C3500 HD and 2002 Chevrolet C3500 HD. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Ashtray Lamp
Courtesy of GENERAL MOTORS CORP.

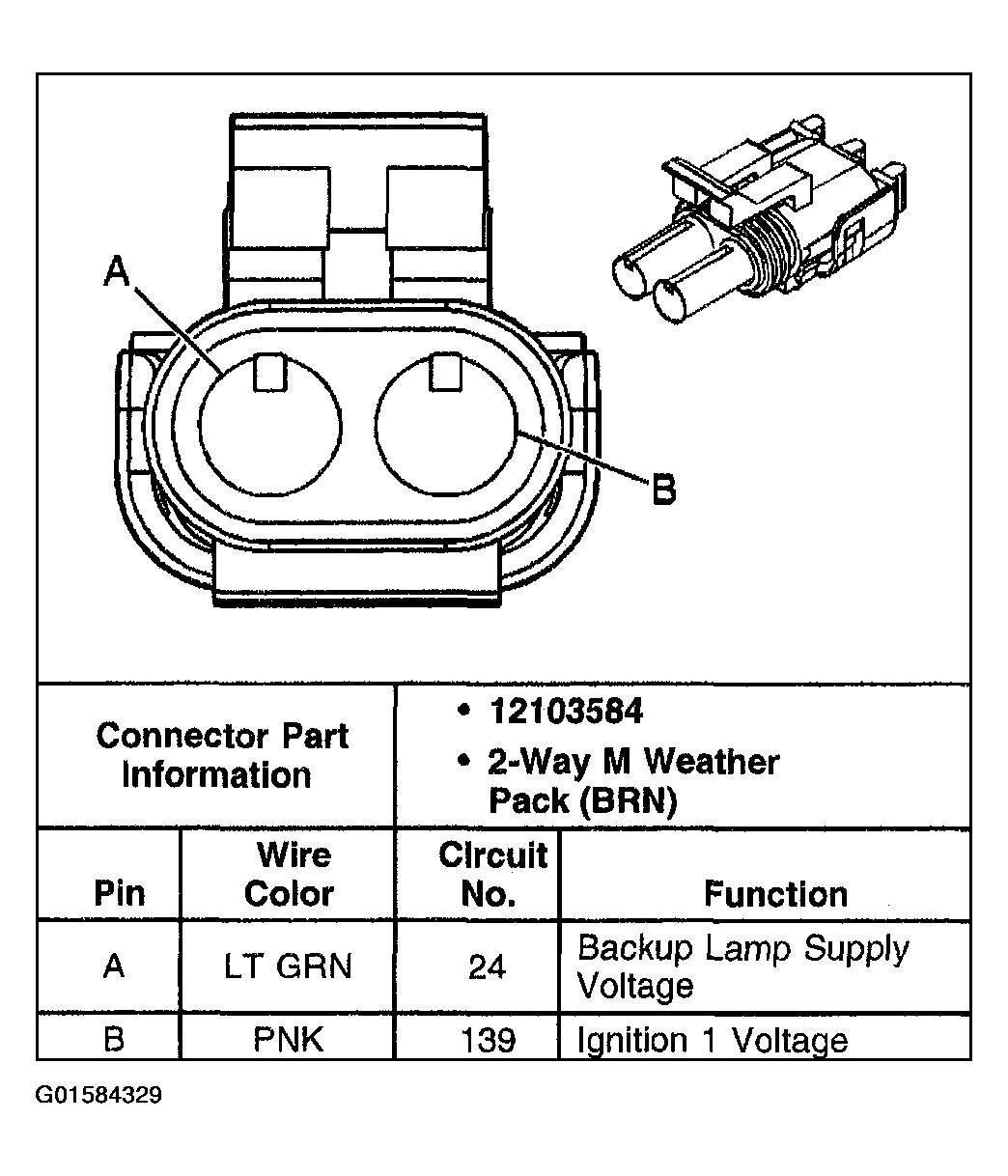

Fig 2: Backup Lamp Switch - Manual Transmission
Courtesy of GENERAL MOTORS CORP.

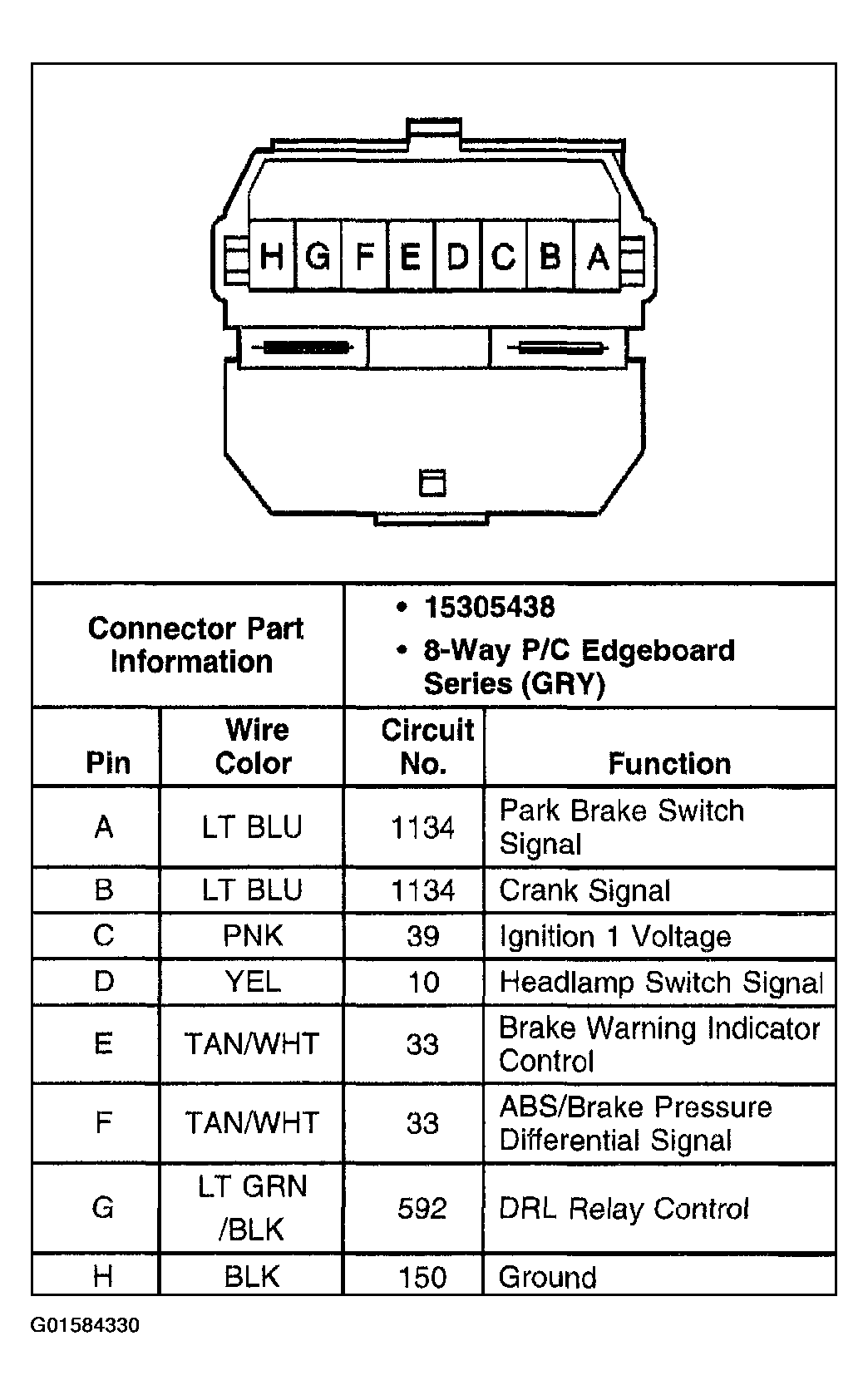

Fig 3: Daytime Running Lamps (DHL) Control Module
Courtesy of GENERAL MOTORS CORP.

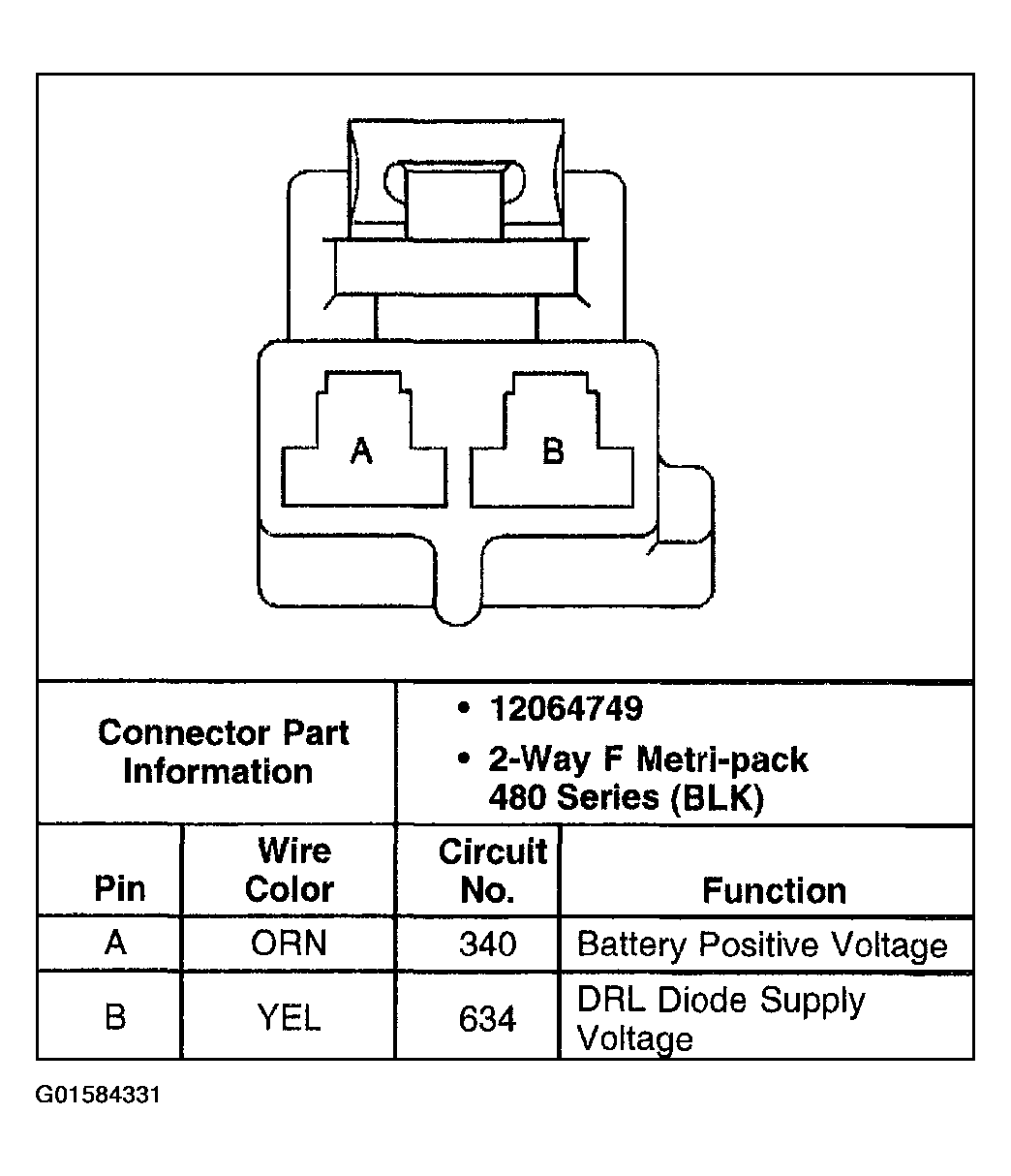

Fig 4: Daytime Running Lamps (DRL) Diode
Courtesy of GENERAL MOTORS CORP.

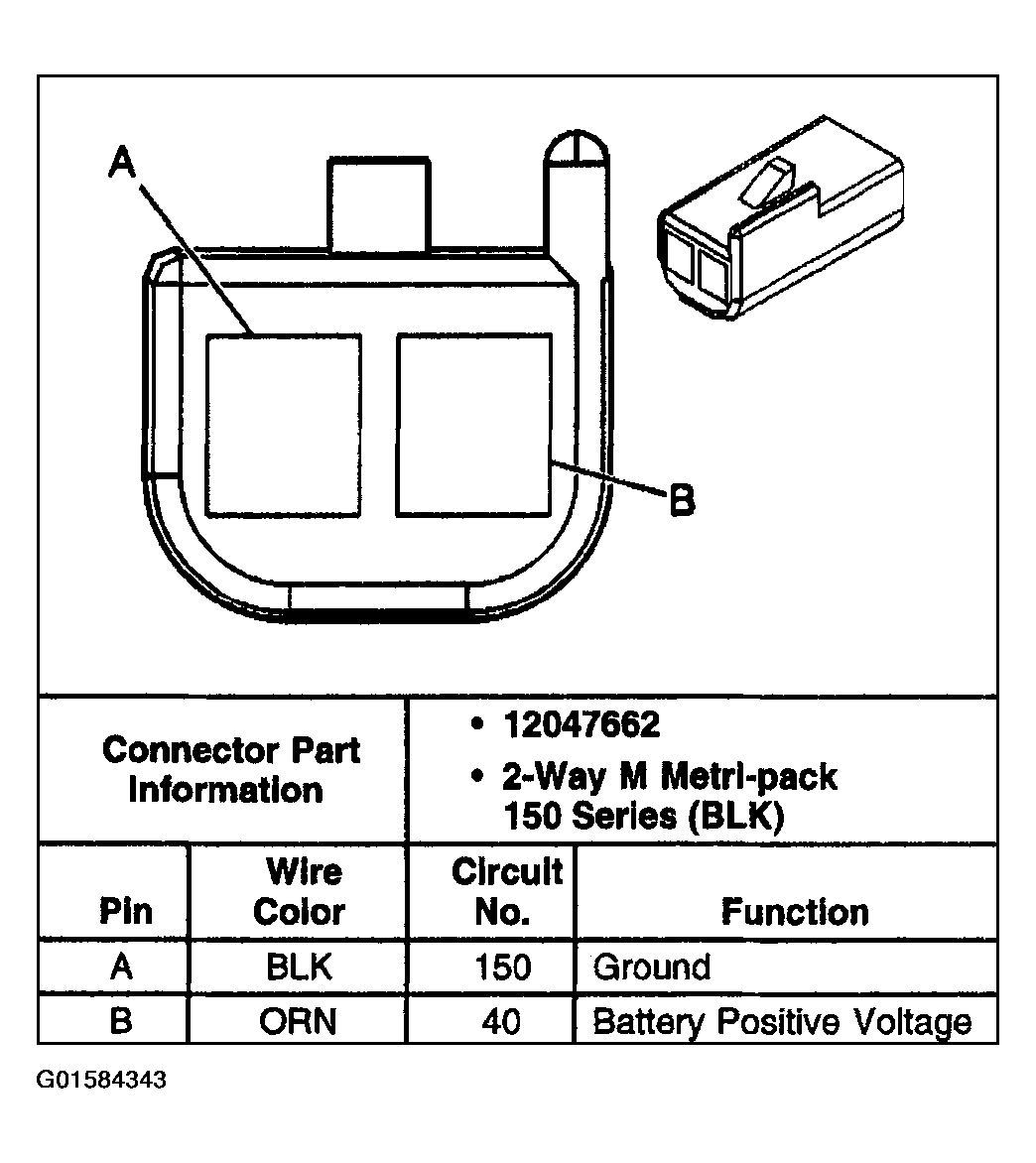

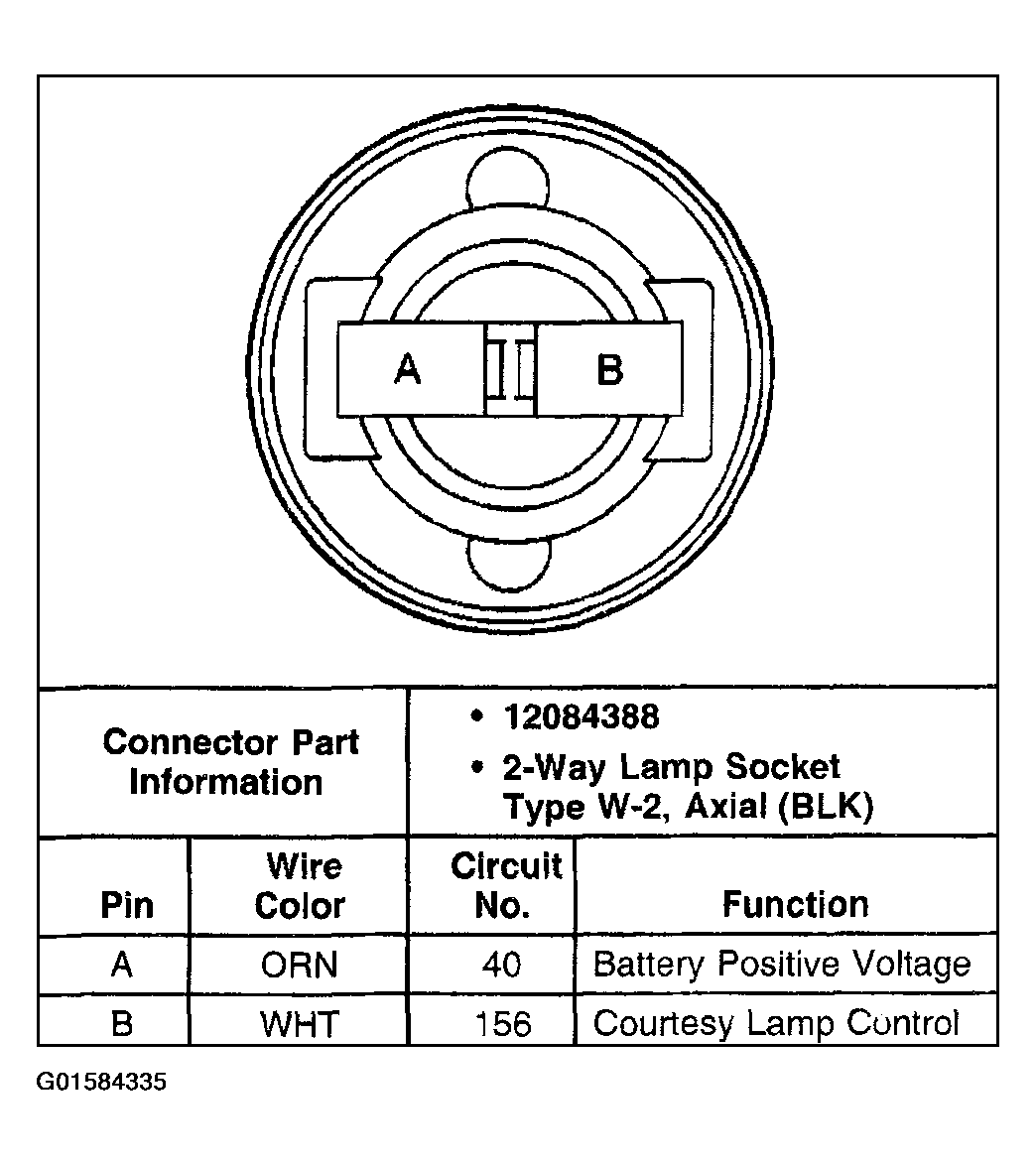

Fig 5: Dome Lamp
Courtesy of GENERAL MOTORS CORP.

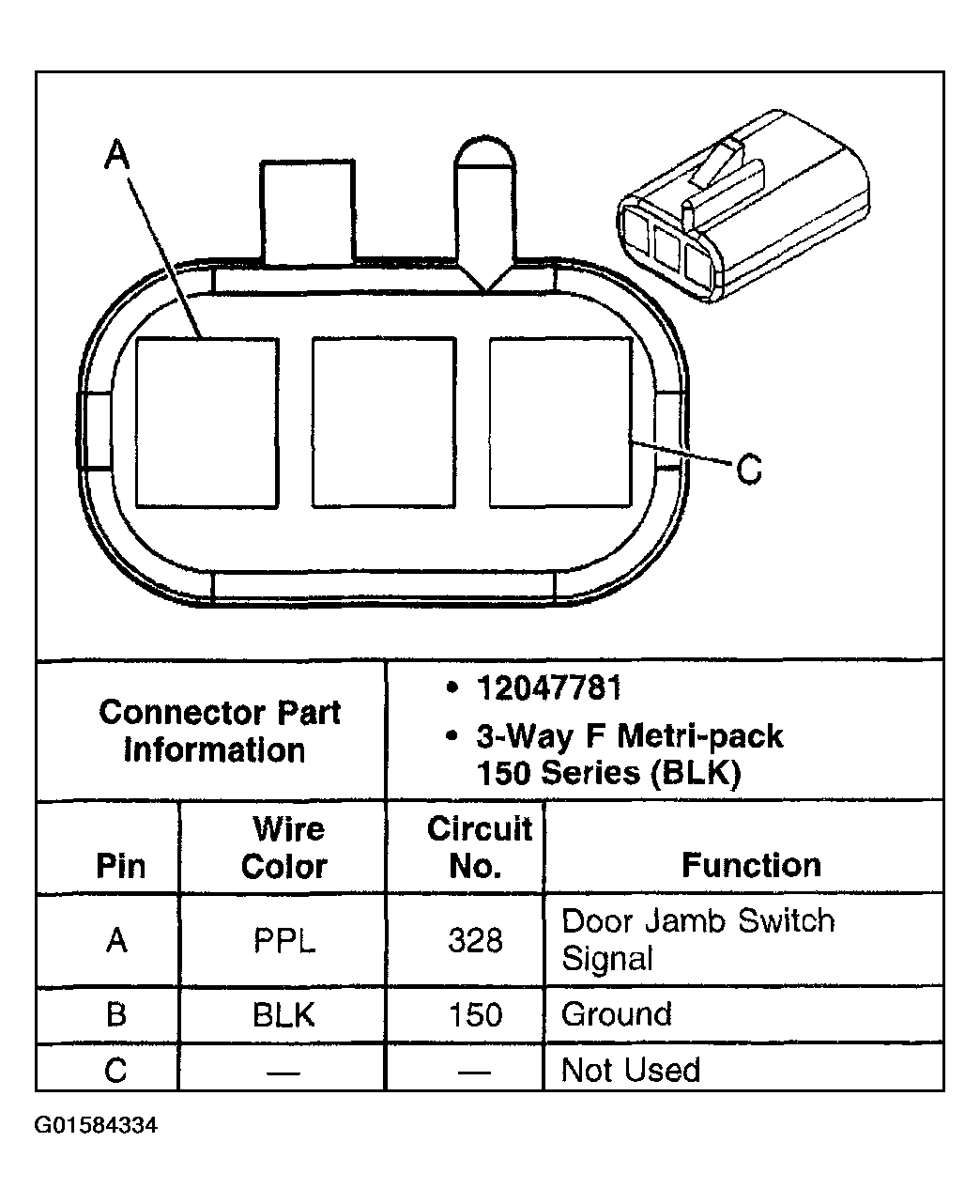

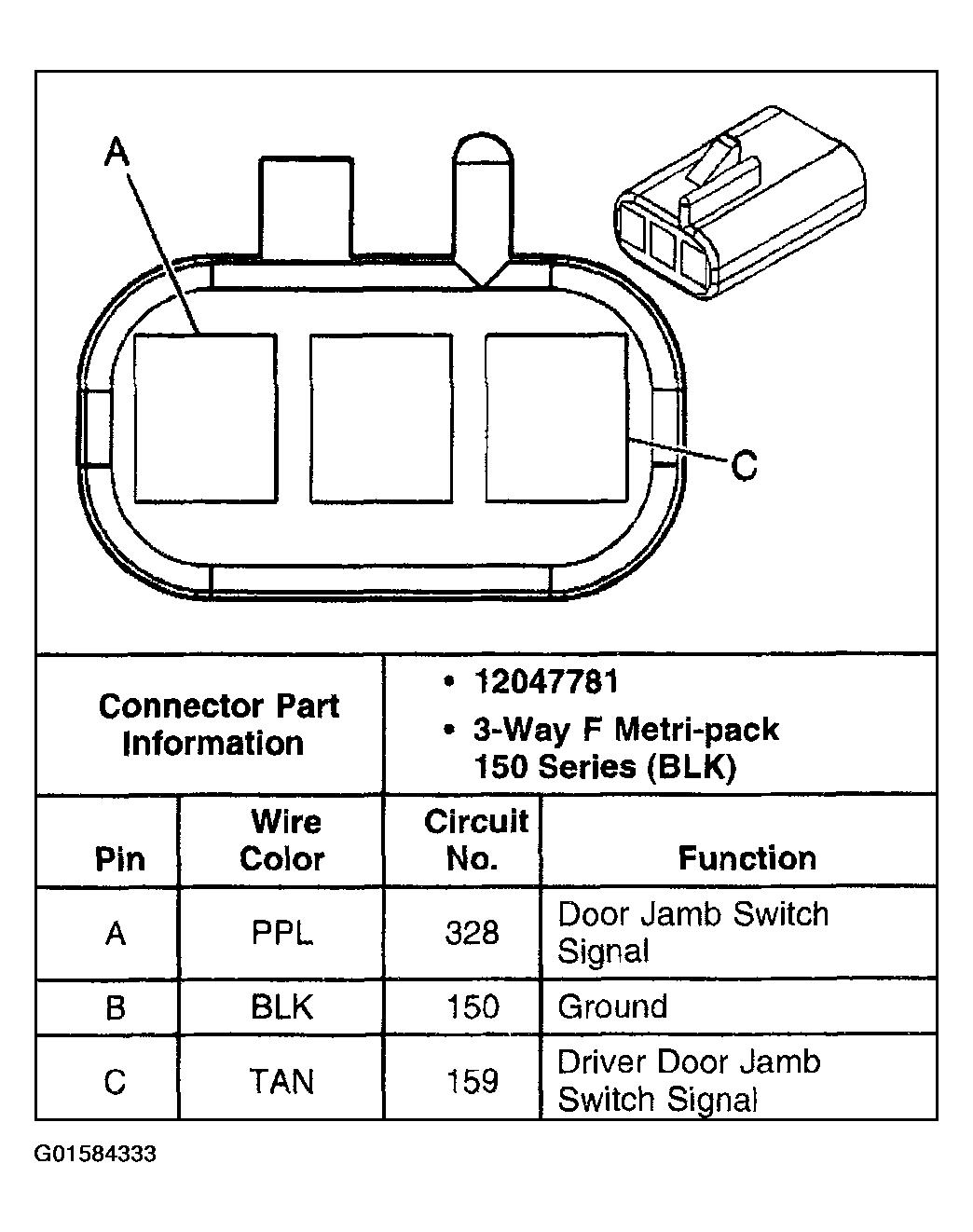

Fig 6: Door Jamb Switch - Driver
Courtesy of GENERAL MOTORS CORP.
Fig 7: Door Jamb Switch - Front Passenger
Courtesy of GENERAL MOTORS CORP.

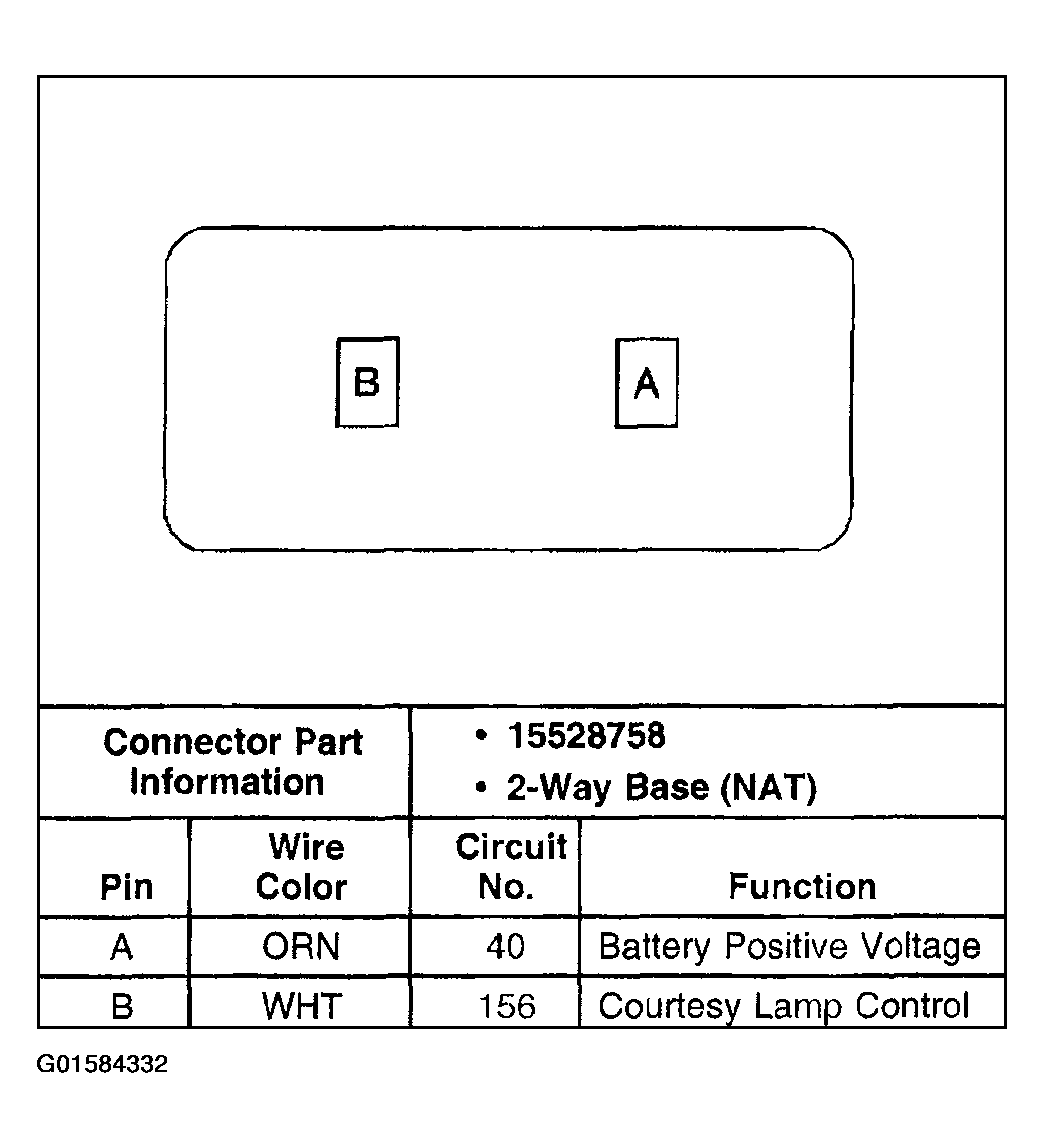

Fig 8: Footwell Courtesy Lamp (Typical)
Courtesy of GENERAL MOTORS CORP.

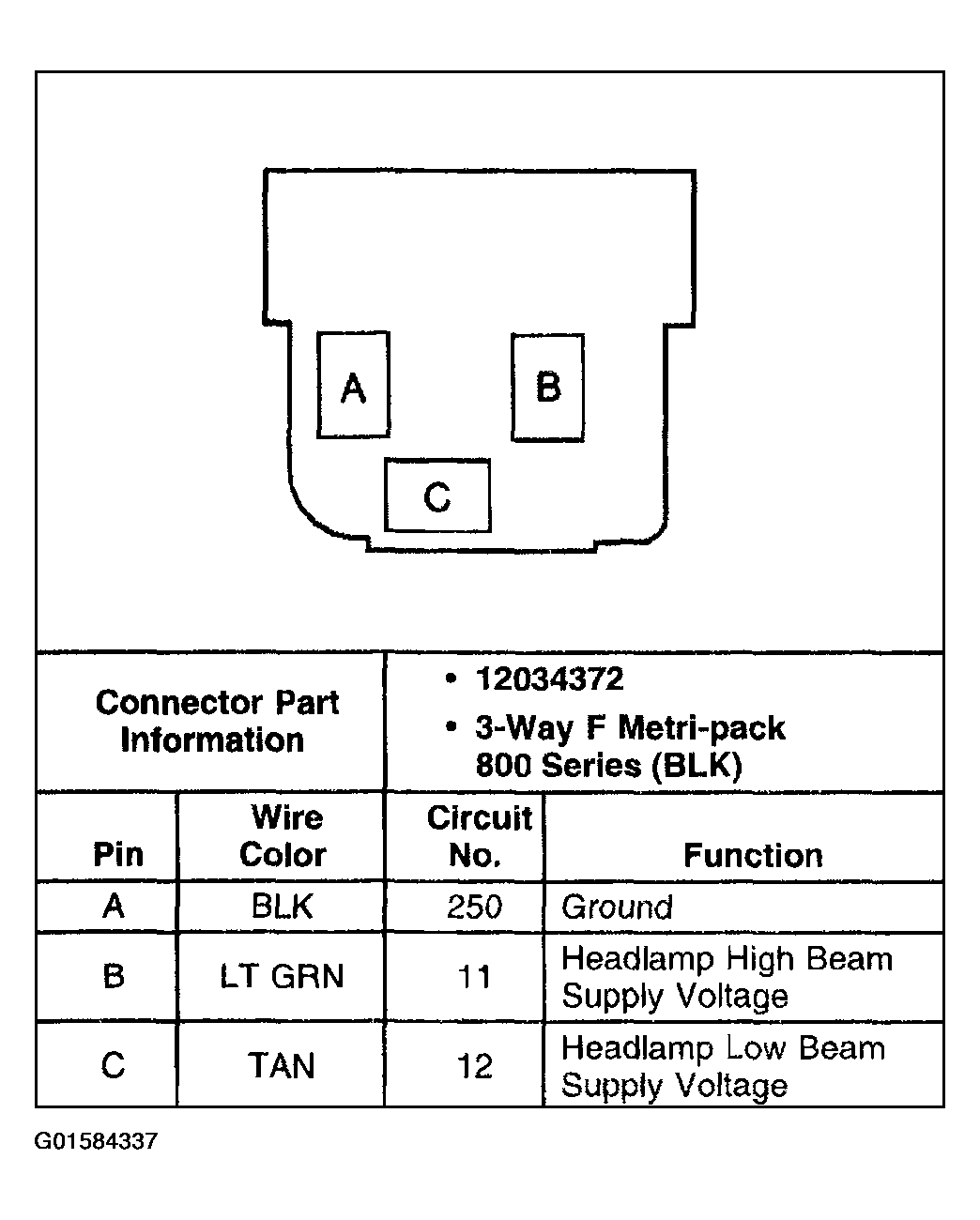

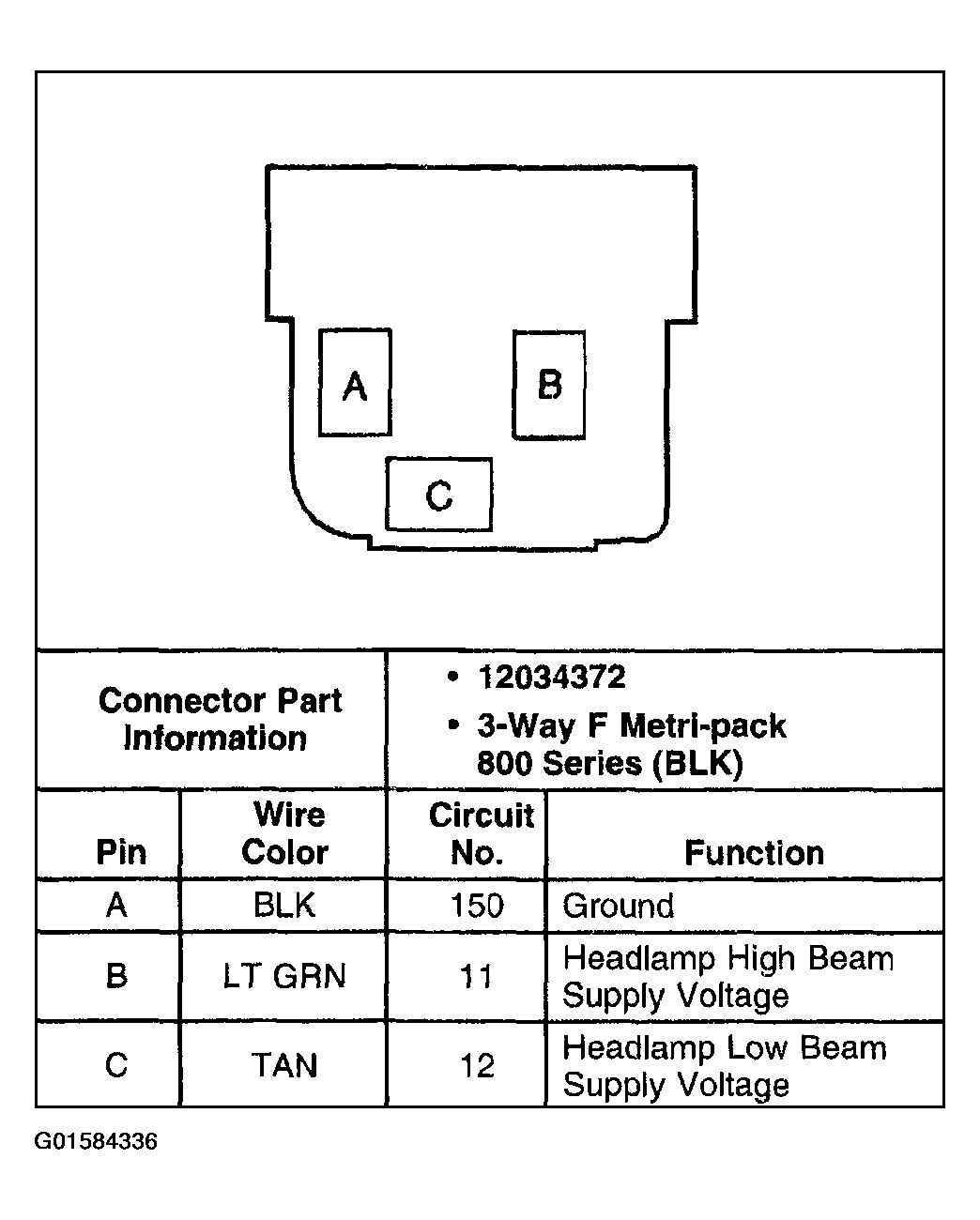

Fig 9: Headlamp - Left
Courtesy of GENERAL MOTORS CORP.
Fig 10: Headlamp - Right
Courtesy of GENERAL MOTORS CORP.

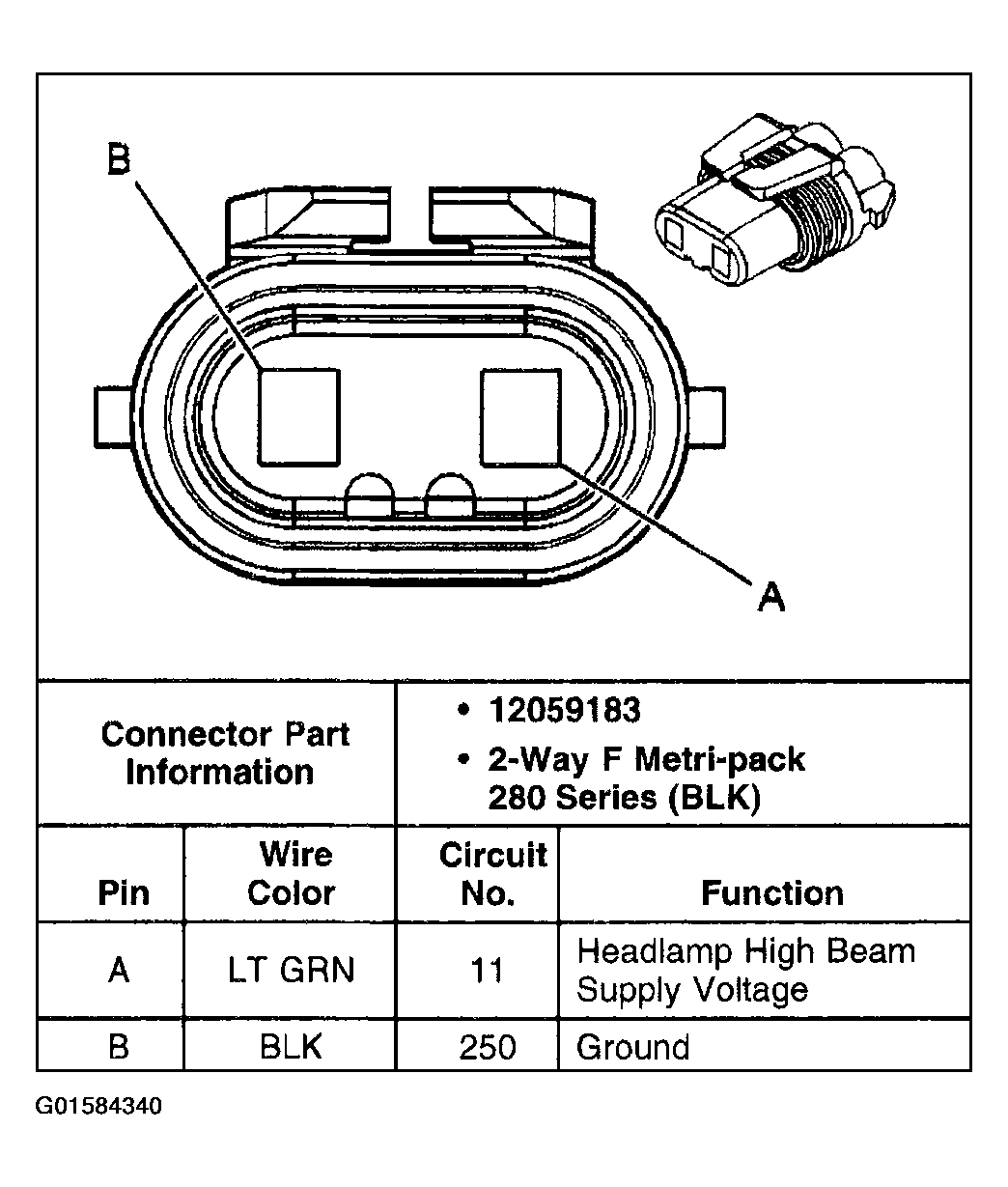

Fig 11: Headlamp - High Beam - Left (V22)
Courtesy of GENERAL MOTORS CORP.

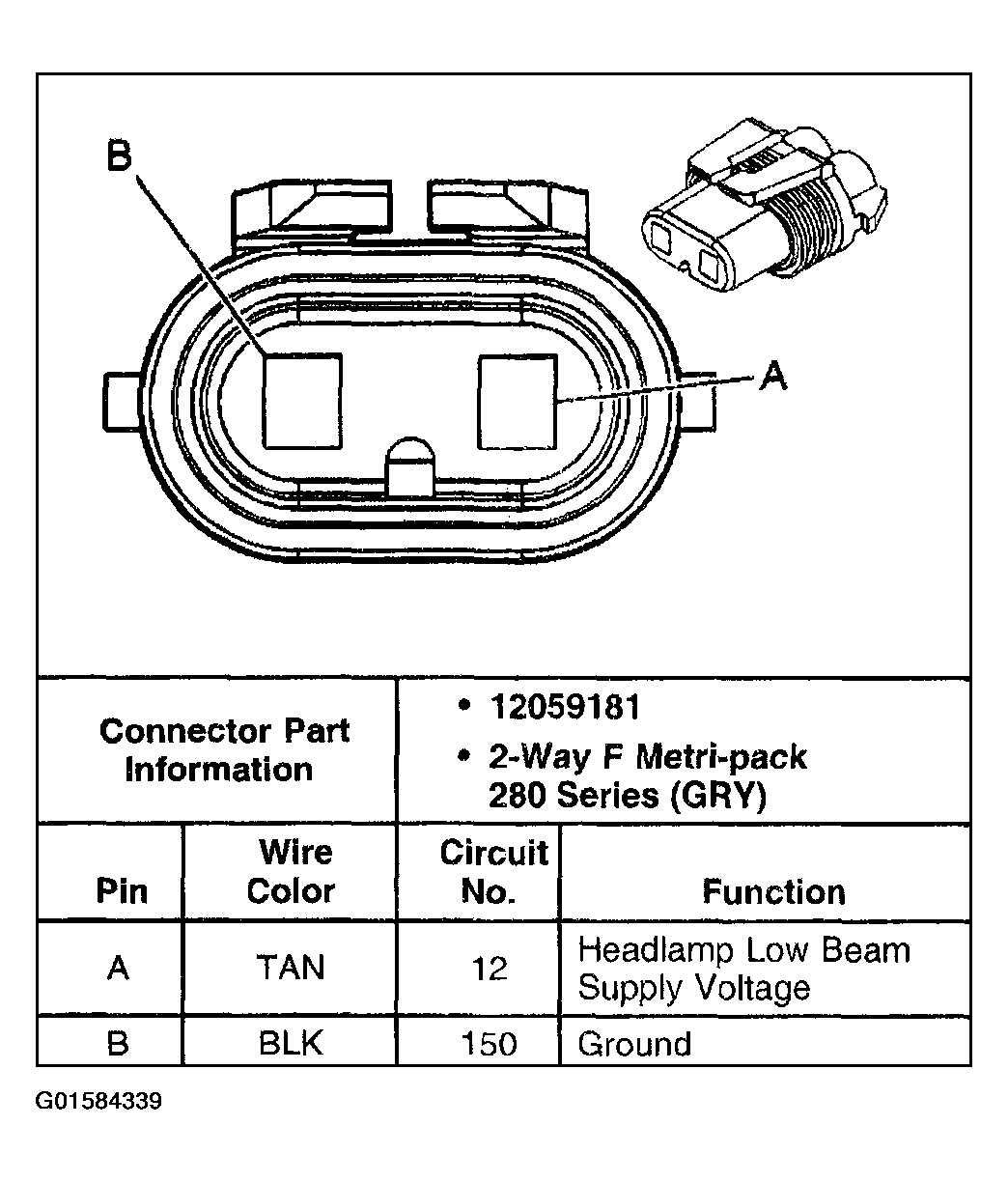

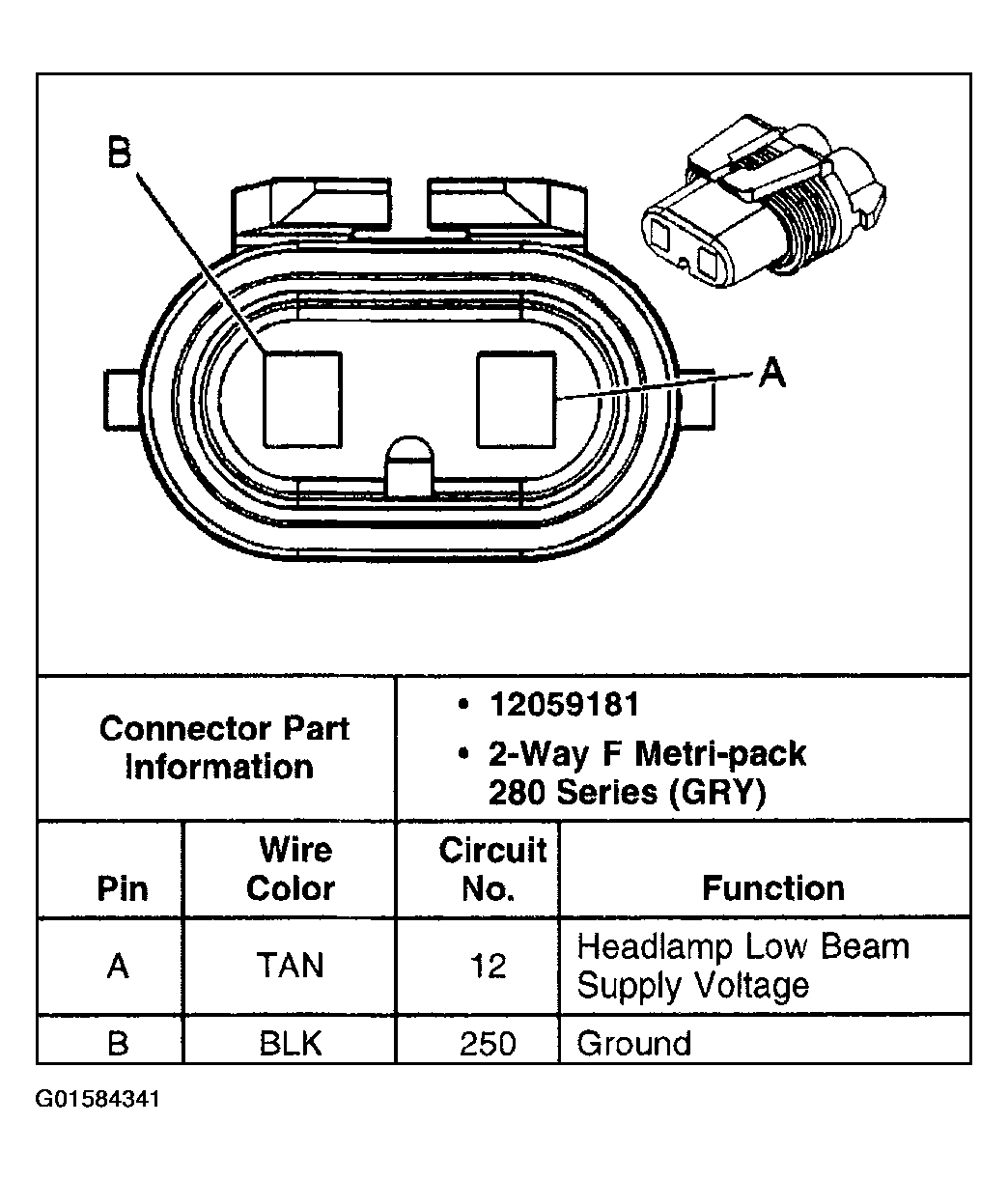

Fig 12: Headlamp - Low Beam - Left (V22)
Courtesy of GENERAL MOTORS CORP.

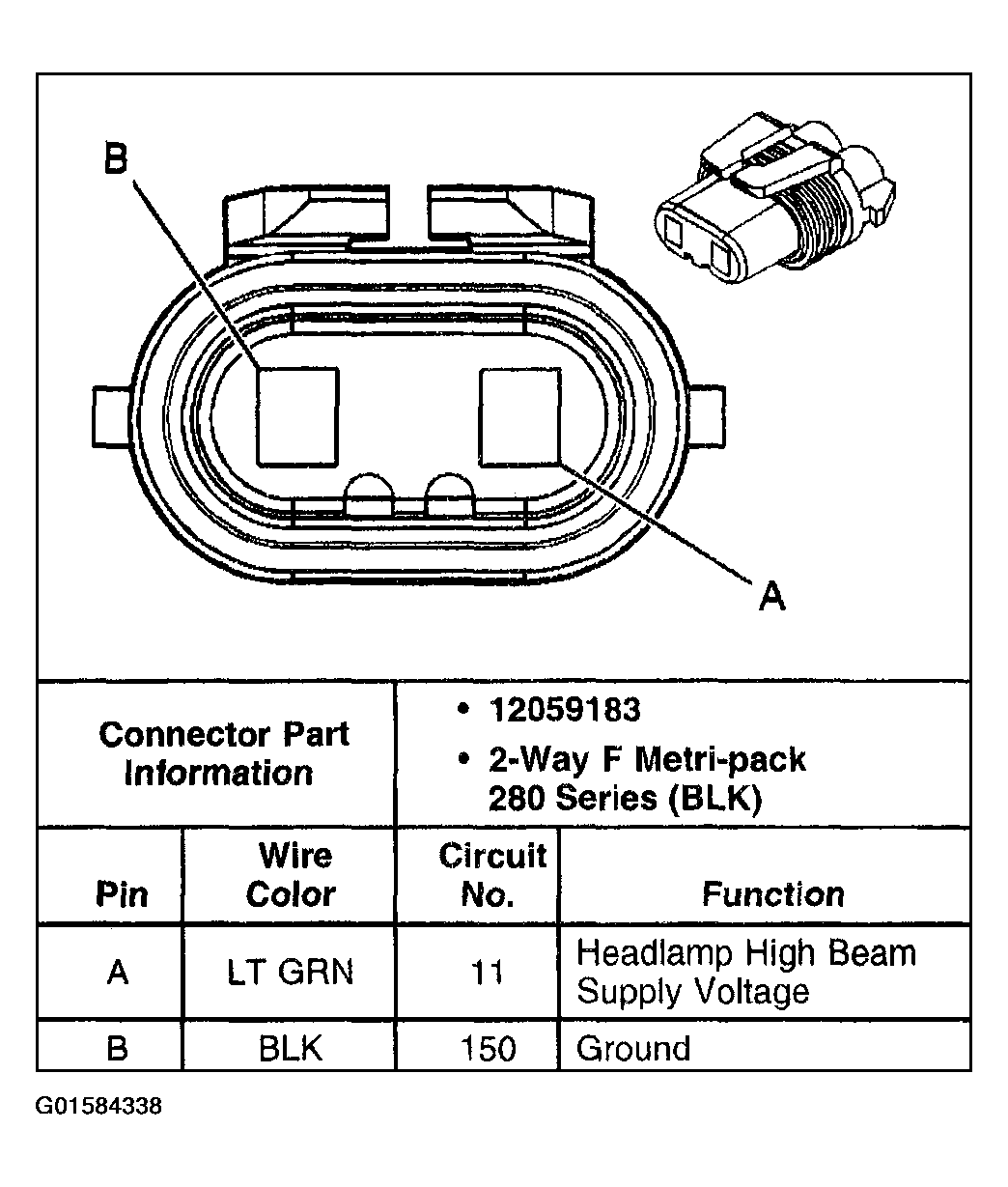

Fig 13: Headlamp High Beam - Right (V22)
Courtesy of GENERAL MOTORS CORP.
Fig 14: Headlamp Low Beam - Right (V22)
Courtesy of GENERAL MOTORS CORP.
Fig 15: Headlamp Switch
Courtesy of GENERAL MOTORS CORP.
Fig 16: Instrument Panel (IP) Compartment Lamp
Courtesy of GENERAL MOTORS CORP.

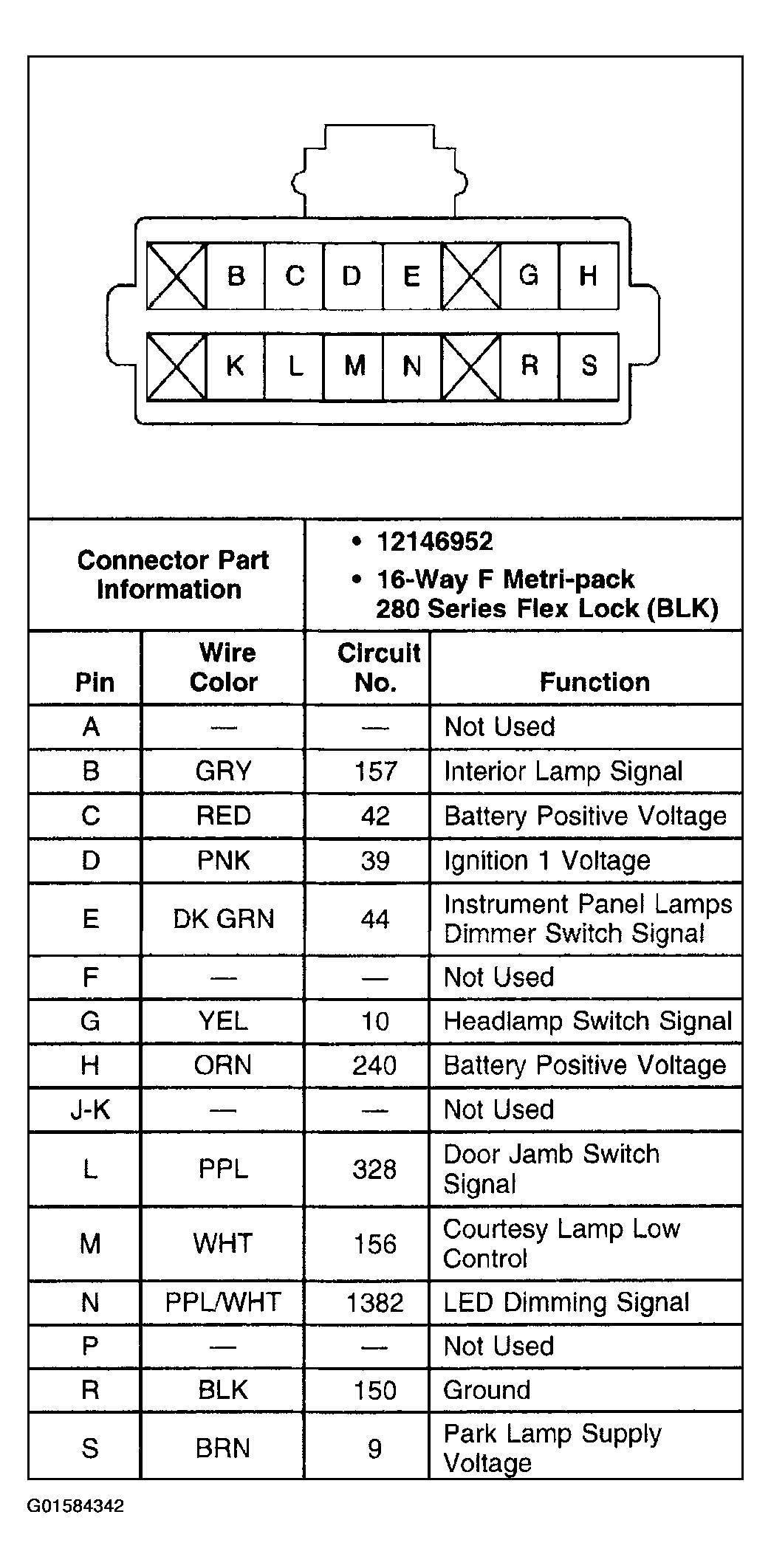

Fig 17: Interior Lamp Control Module
Courtesy of GENERAL MOTORS CORP.

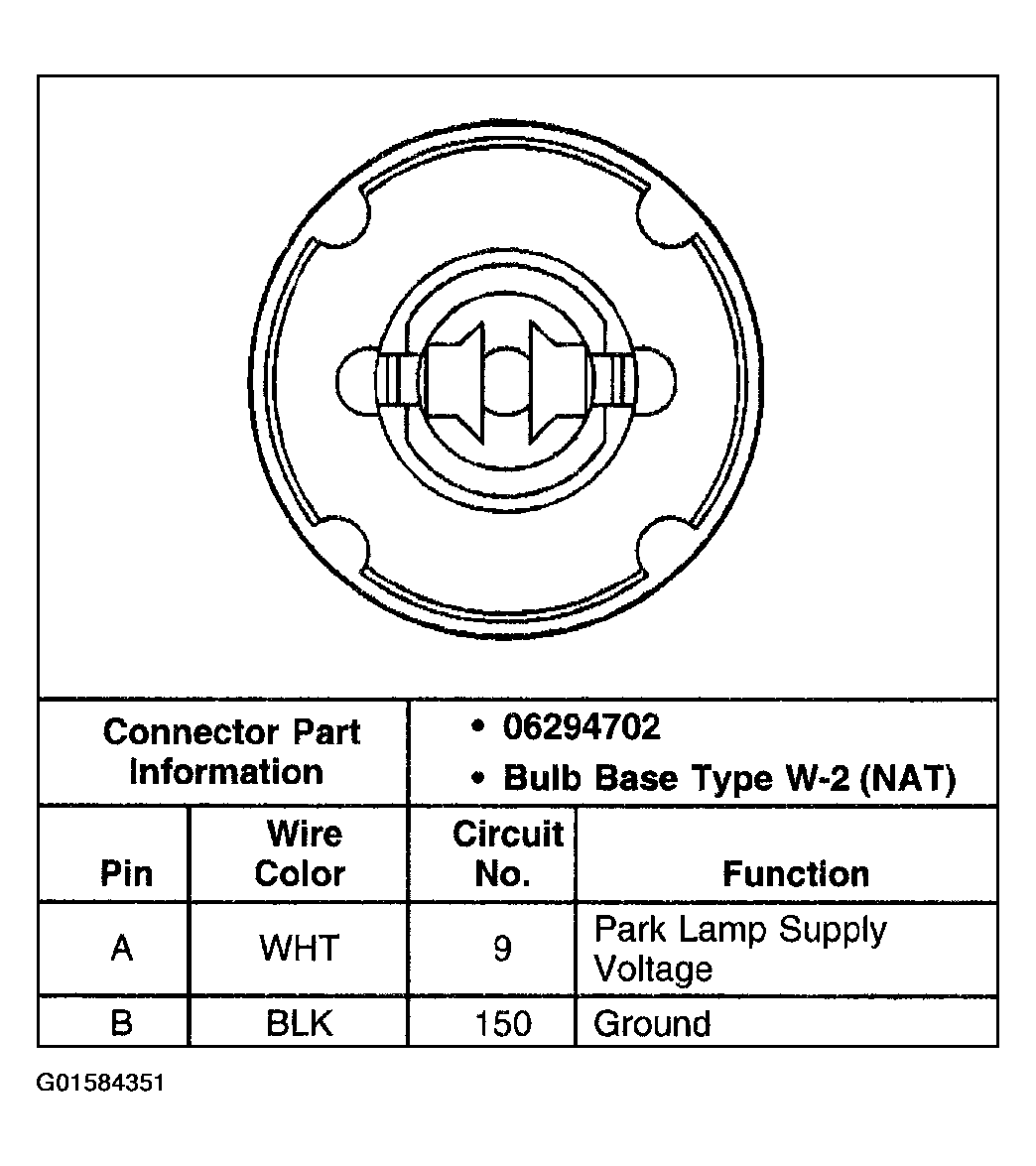

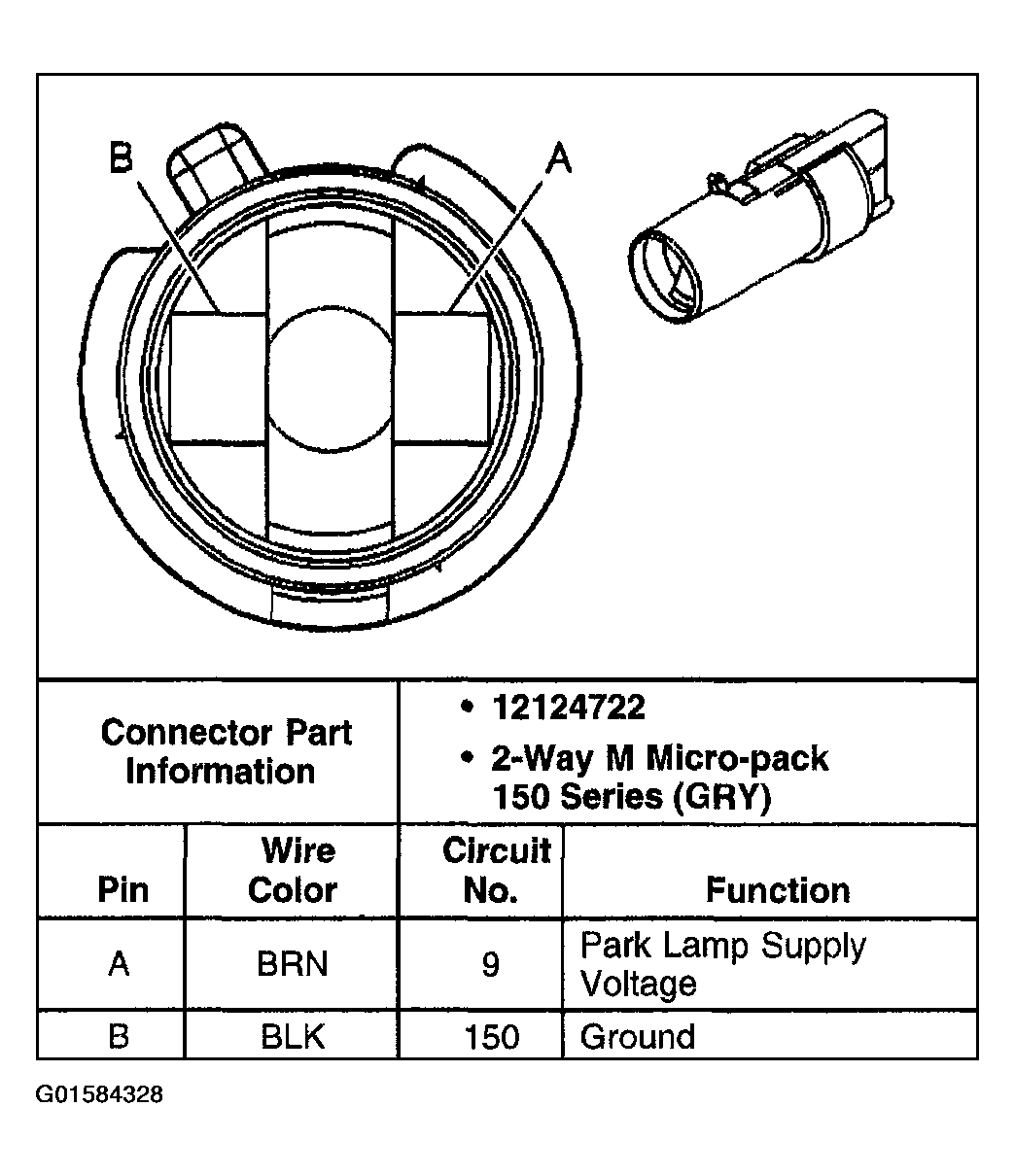

Fig 18: Marker Lamp - LF (V22)
Courtesy of GENERAL MOTORS CORP.
Fig 19: Marker Lamp - RF (V22)
Courtesy of GENERAL MOTORS CORP.

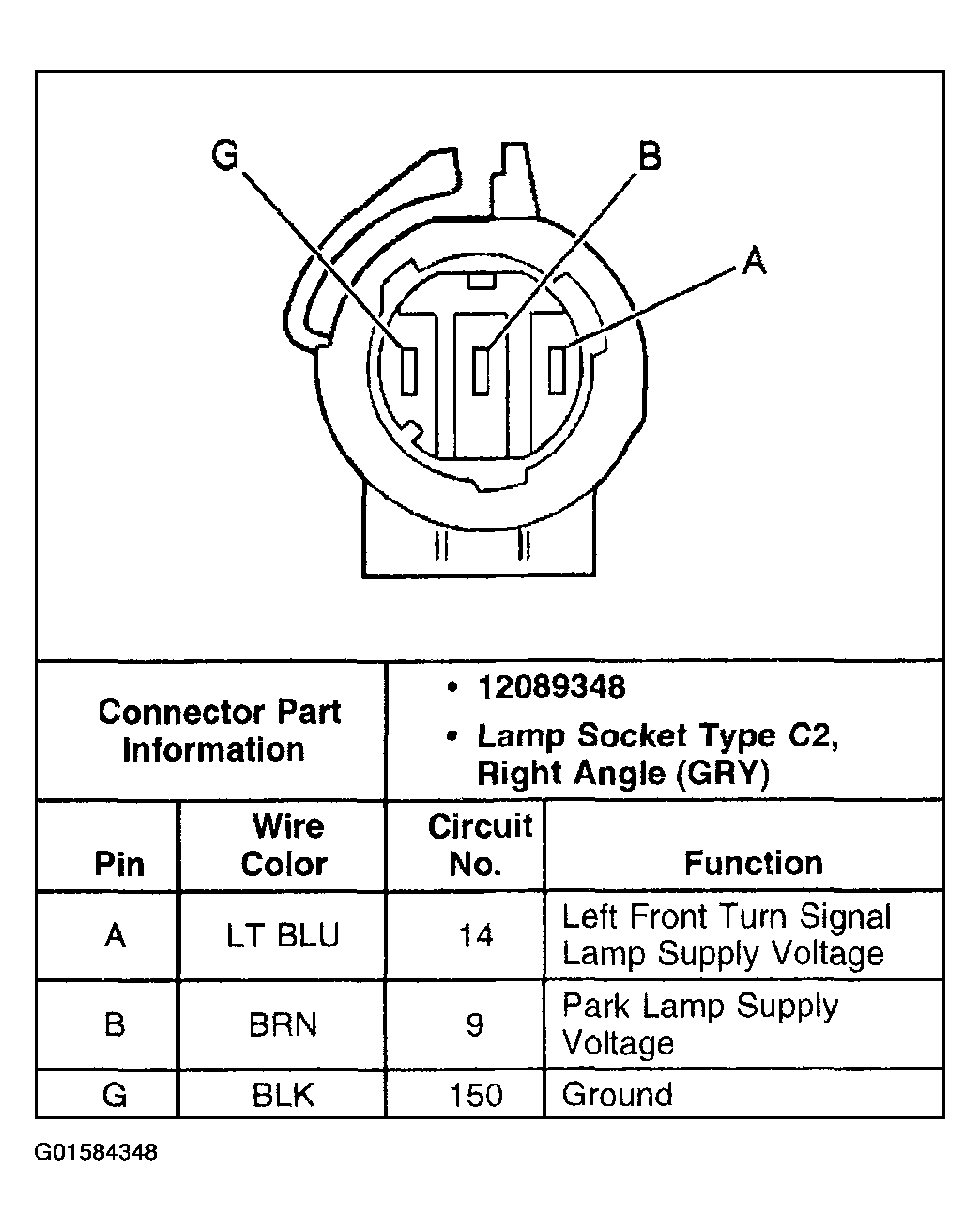

Fig 20: Park/Turn Signal Lamps - LF
Courtesy of GENERAL MOTORS CORP.

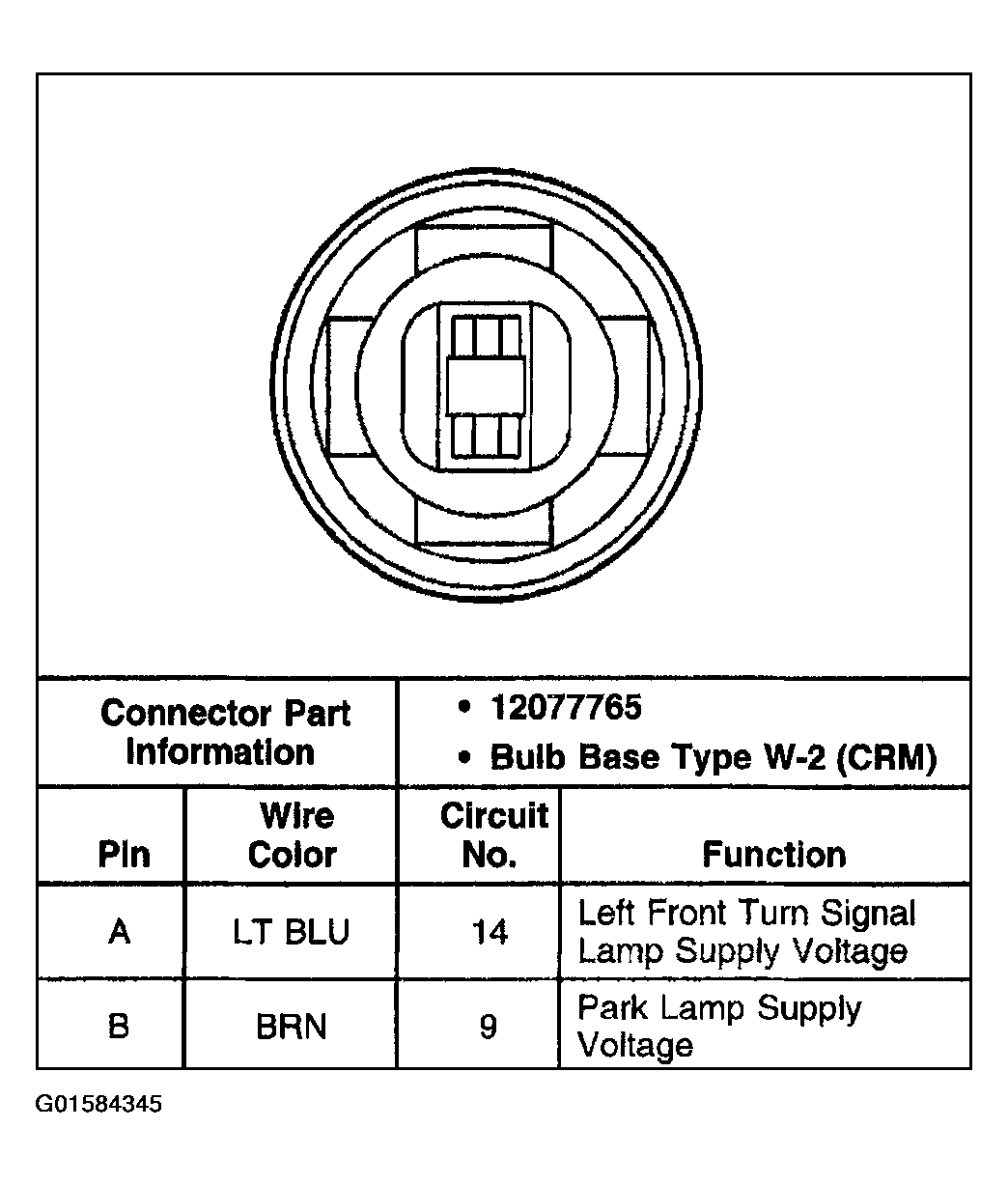

Fig 21: Park/Turn Signal Lamps - LF (V22)
Courtesy of GENERAL MOTORS CORP.

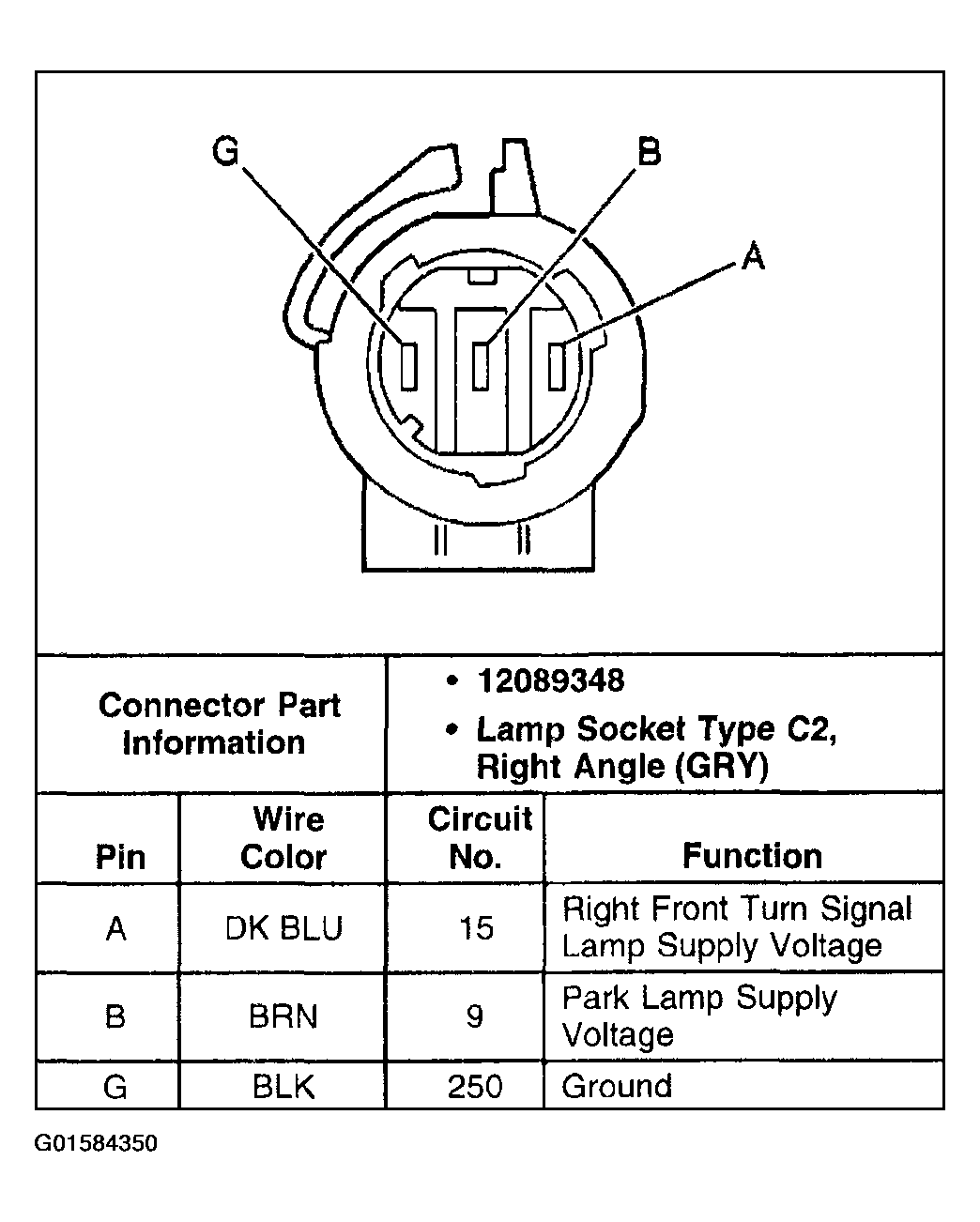

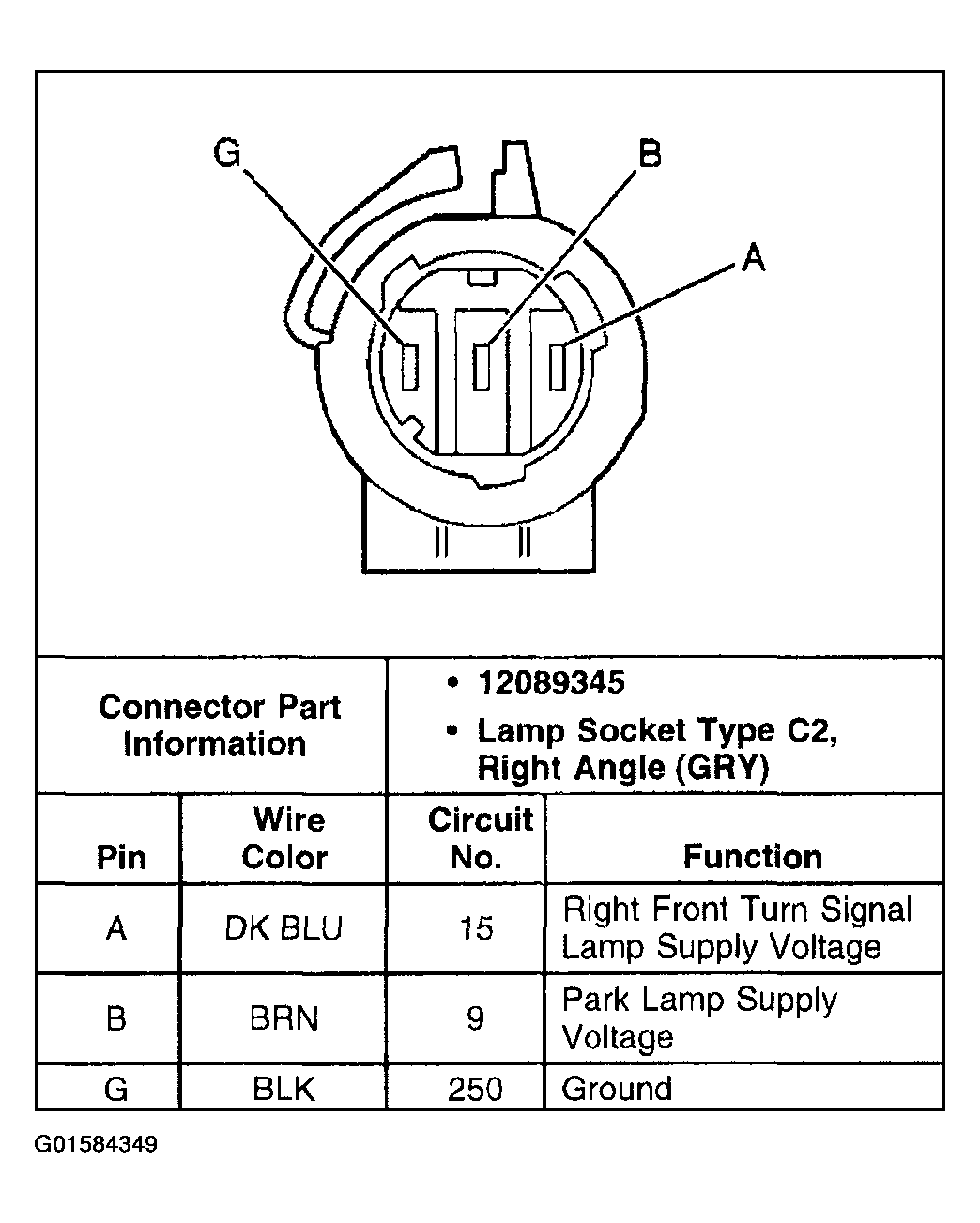

Fig 22: Park/Turn Signal Lamps - RF
Courtesy of GENERAL MOTORS CORP.

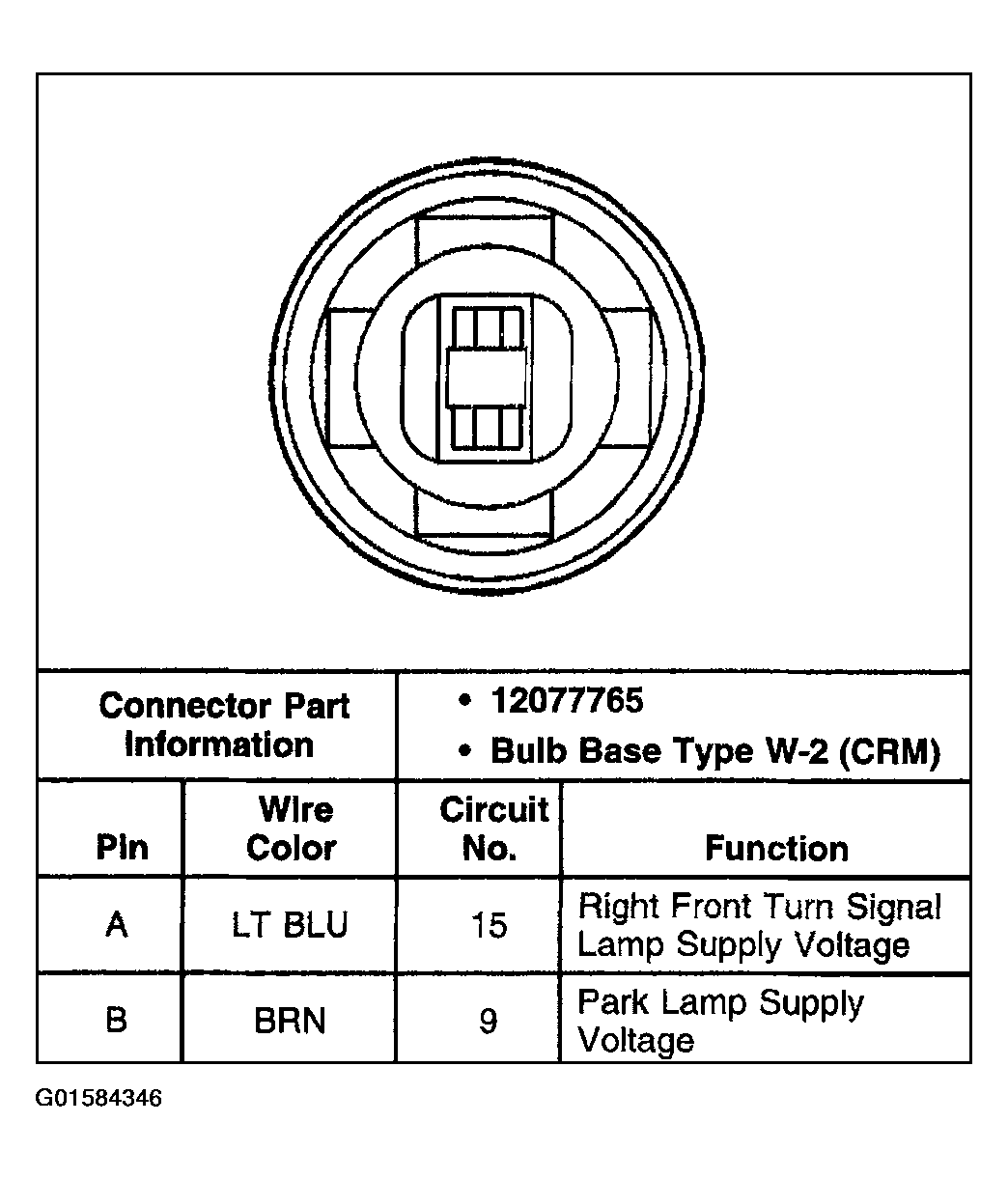

Fig 23: Park/Turn Signal Lamps - RF (V22)
Courtesy of GENERAL MOTORS CORP.
Fig 24: Marker Lamps - Roof
Courtesy of GENERAL MOTORS CORP.

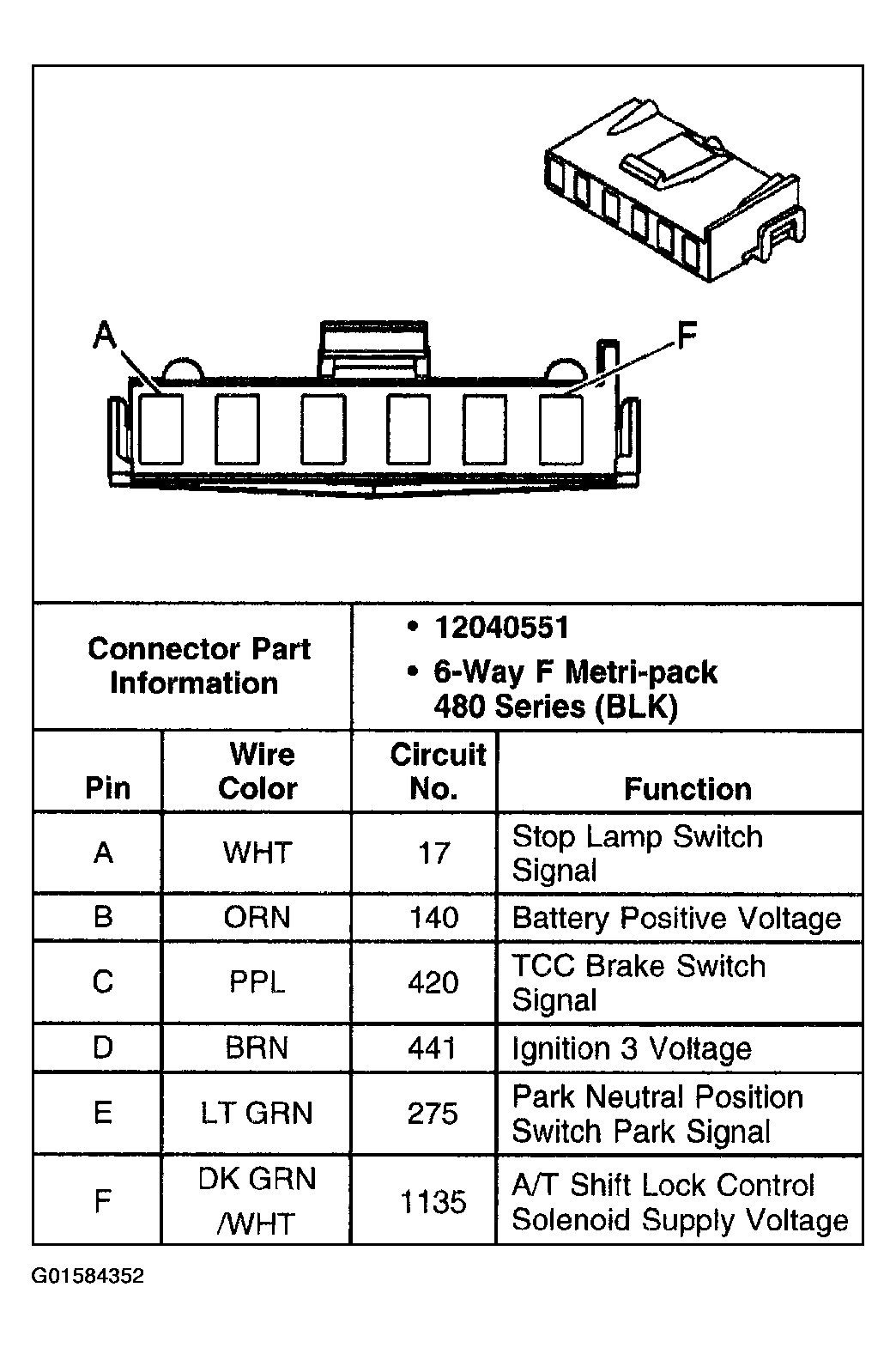

Fig 25: Stop Lamp Switch
Courtesy of GENERAL MOTORS CORP.

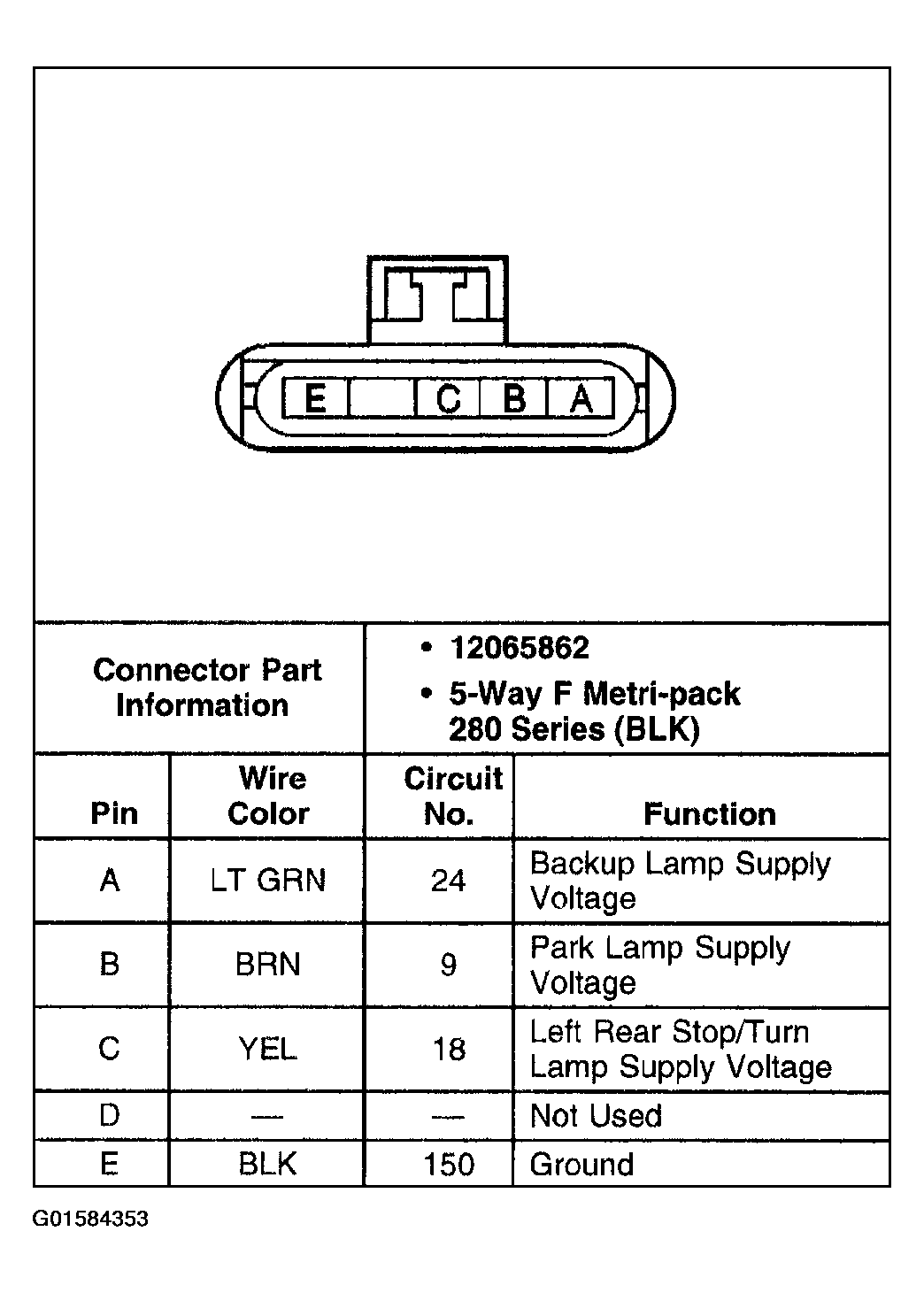

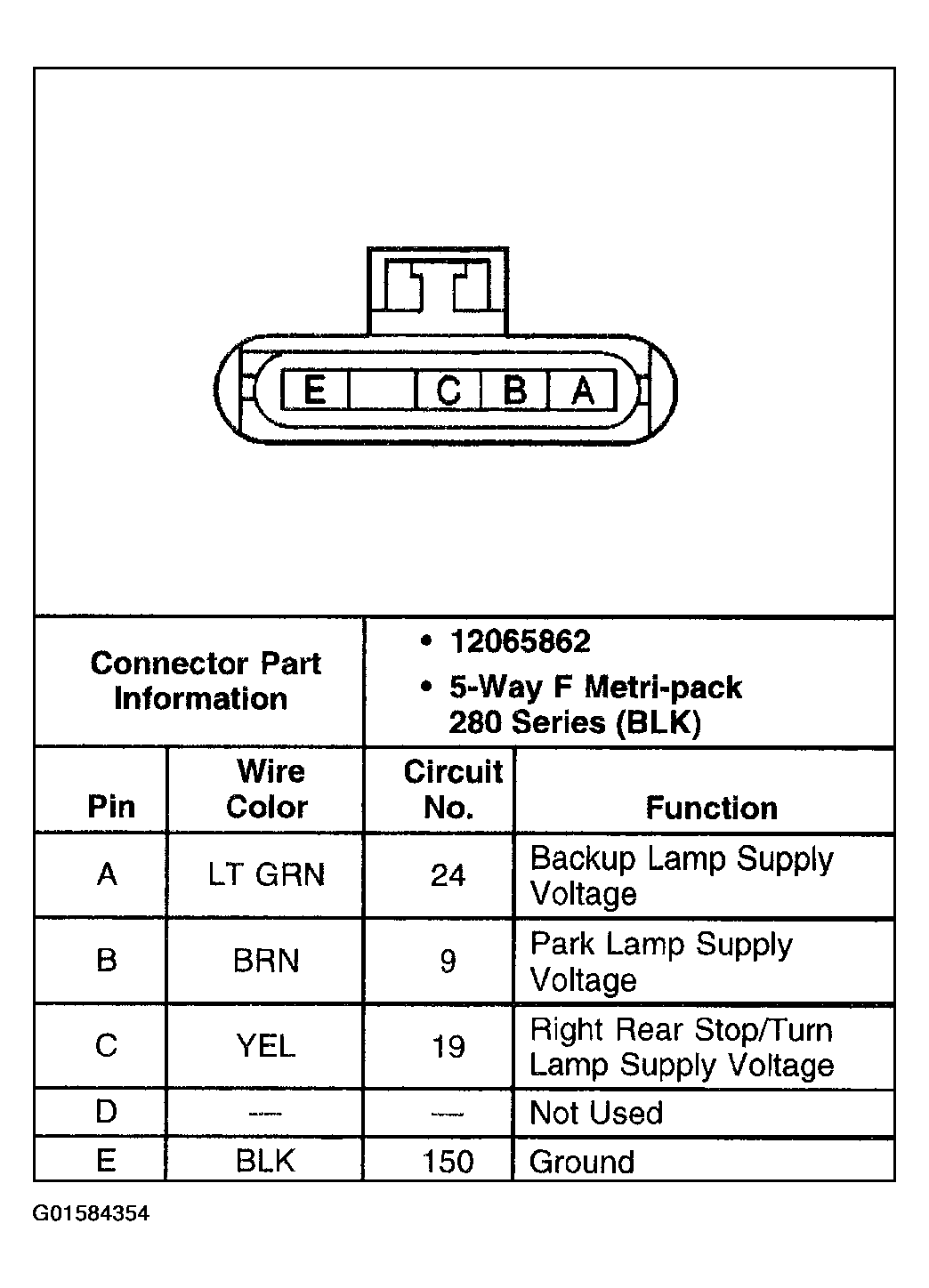

Fig 26: Tail/Stop & Turn Signal Lamp - Left
Courtesy of GENERAL MOTORS CORP.
Fig 27: Tail/Stop & Turn Signal Lamp - Right
Courtesy of GENERAL MOTORS CORP.
Fig 28: Underhood Lamp
Courtesy of GENERAL MOTORS CORP.
