Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Convenience Center | On Left Of Instrument Panel (IP) Fuse Block, By Left Kick Panel |
| Data Link Connector (DLC) | On Lower Left Side Of Dash |
| Door Contact Plate Side | In Center Of Right "B" Pillar |
| Door Jamb Switch Side | In Center Of Right "B" Pillar |
| Door Lock Control Module | Behind Right Kick Panel |
| Door Lock Motor Left Front | Inside Left Front Door |

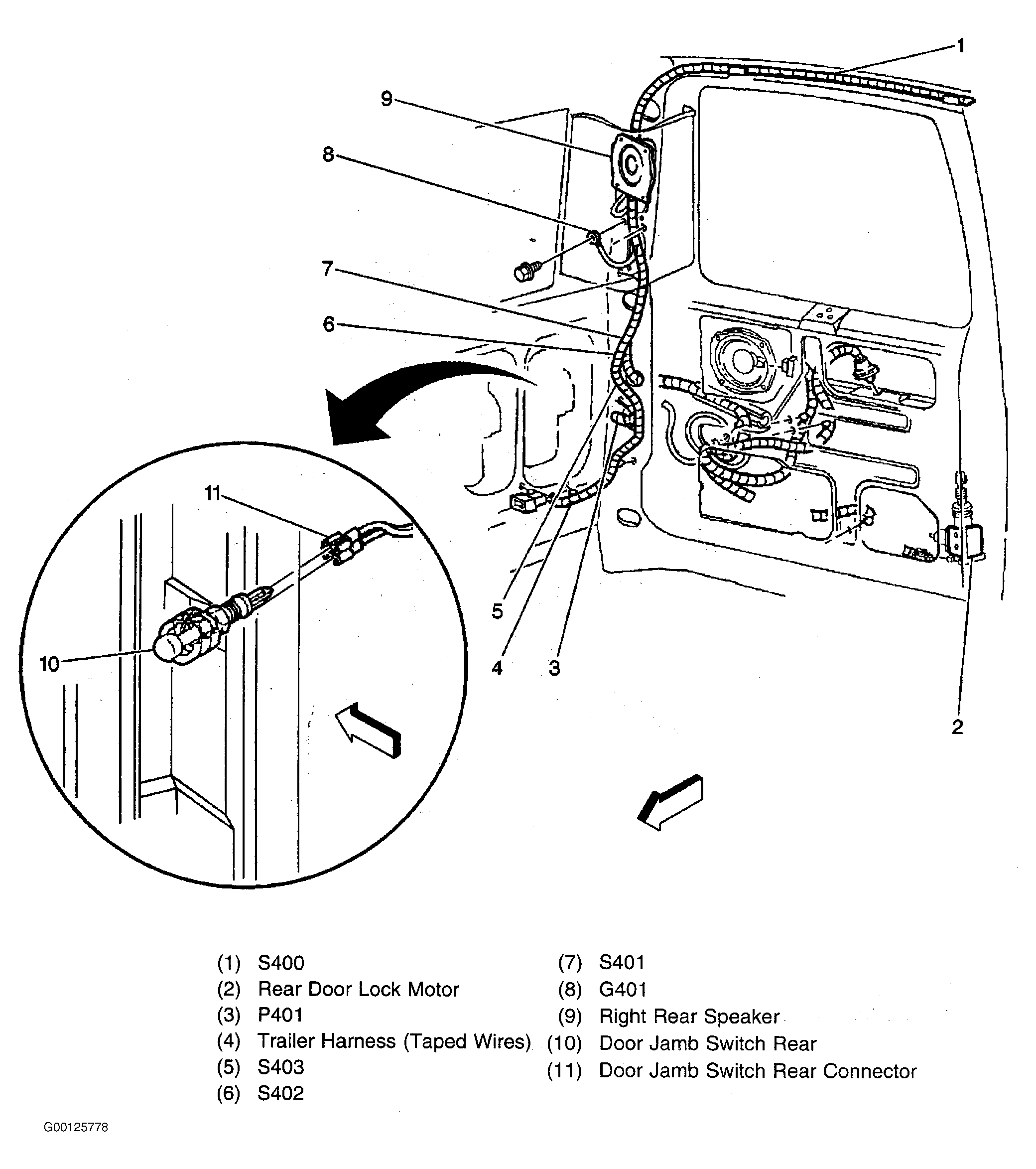

| Door Lock Motor Rear | Inside Right Rear Door |
| Door Lock Motor Right Front | Inside Right Front Door |
| Door Lock Motor Side | Inside Sliding Door |
| Door Lock Relay | On Right Front Of Kick Panel |
| Instrument Panel Fuse Block | On Lower Left Side Of Dash Next To Left Side Kick Panel |

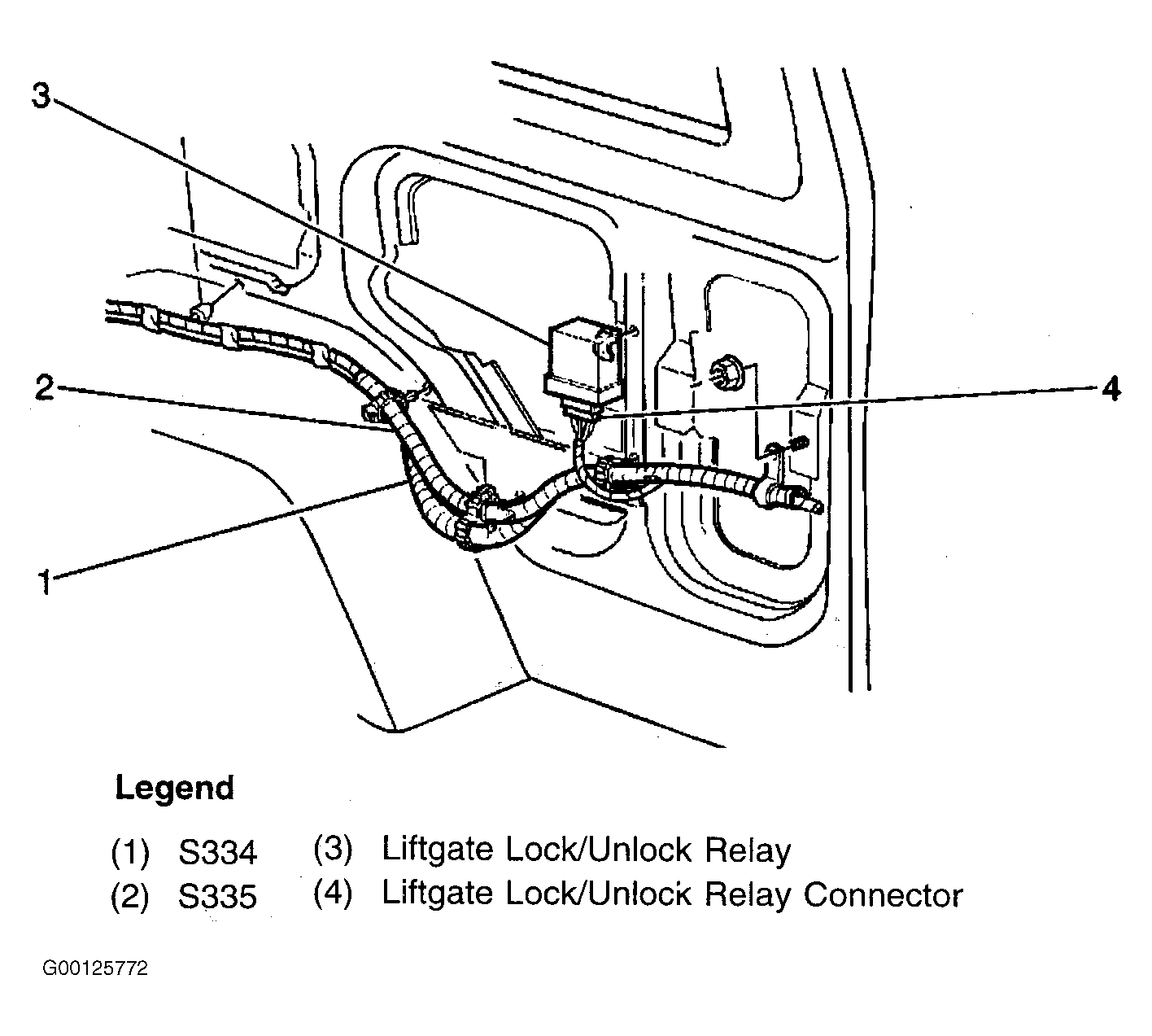

| Liftgate Lock/Unlock Relay | On Right Rear Quarter Panel Near "D" Pillar. See Fig 1 |
| Liftgate Lock/Unlock Release Switch | In Center Of Liftgate Below Rear Glass |
| Liftgate Release Motor Rear | In Center Of Liftgate, See Fig 2 |

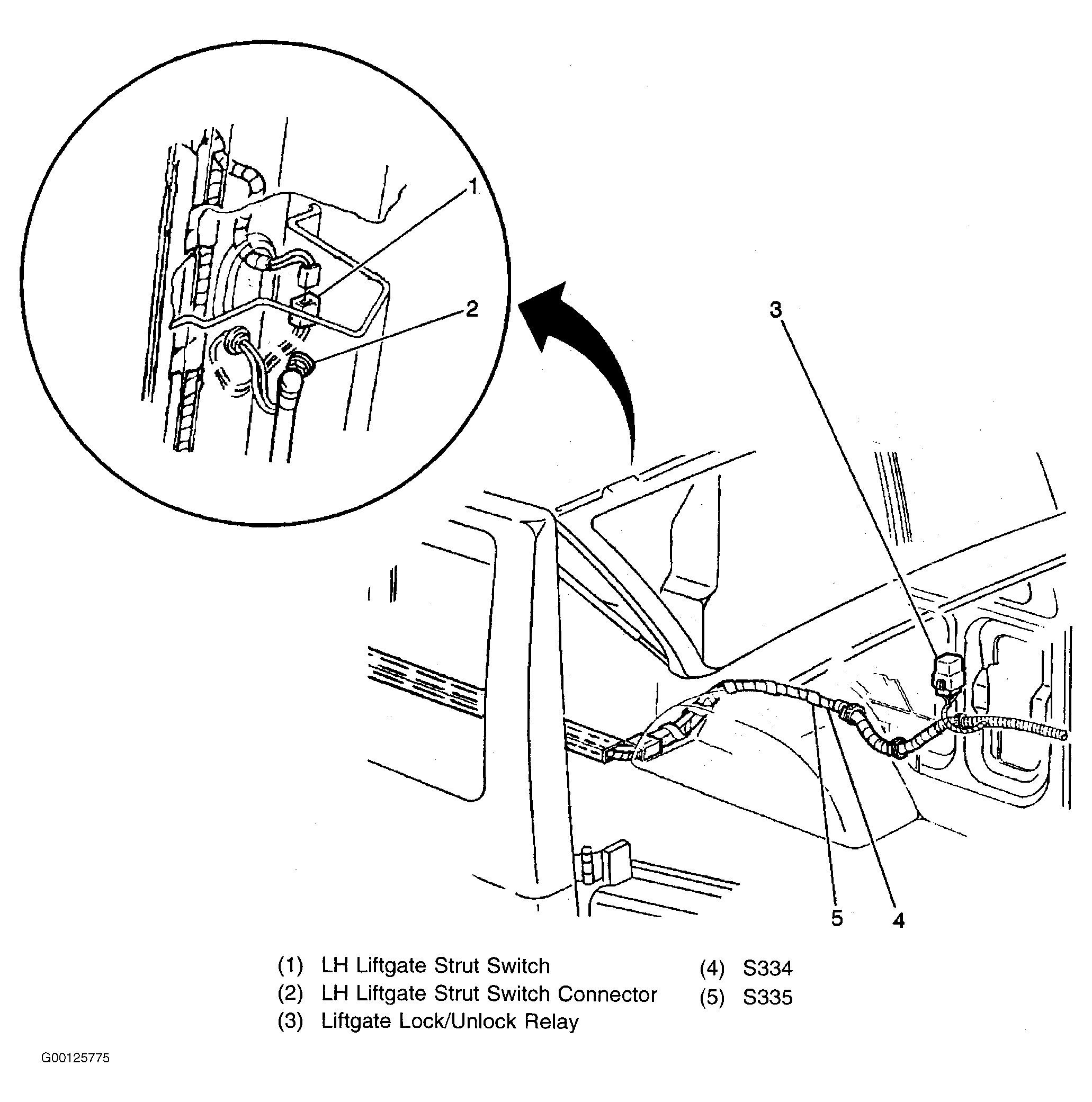

| Liftgate Strut Switch | Left Rear Top Of Liftgate Hinge, See Fig 3 |

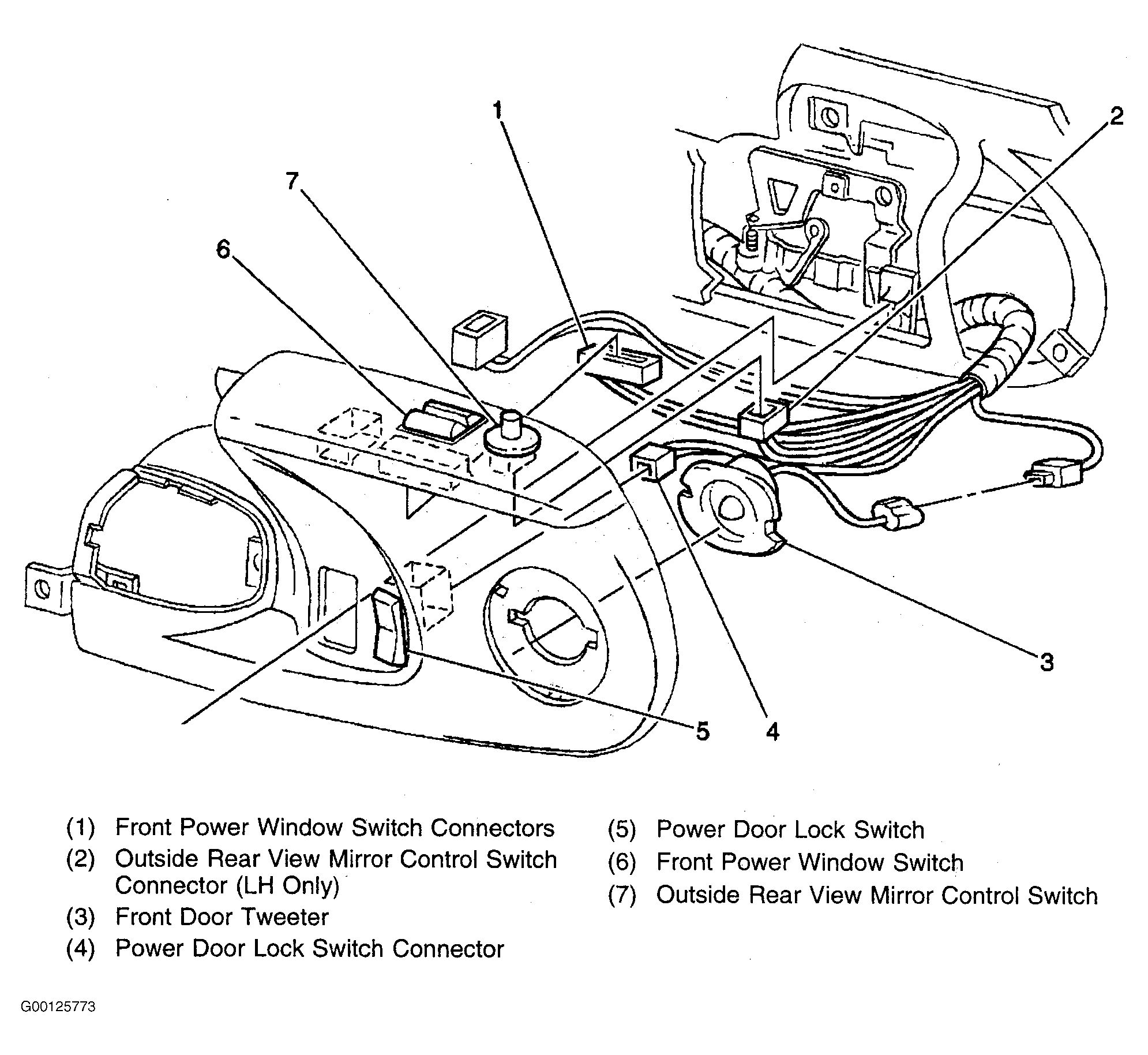

| Power Door Lock Switch Left Front | On Left Front Door On Upper Side Of Door Panel, See Fig 4 |
| Power Door Lock Switch Right Front | On Right Front Door On Upper Side Of Door Panel |

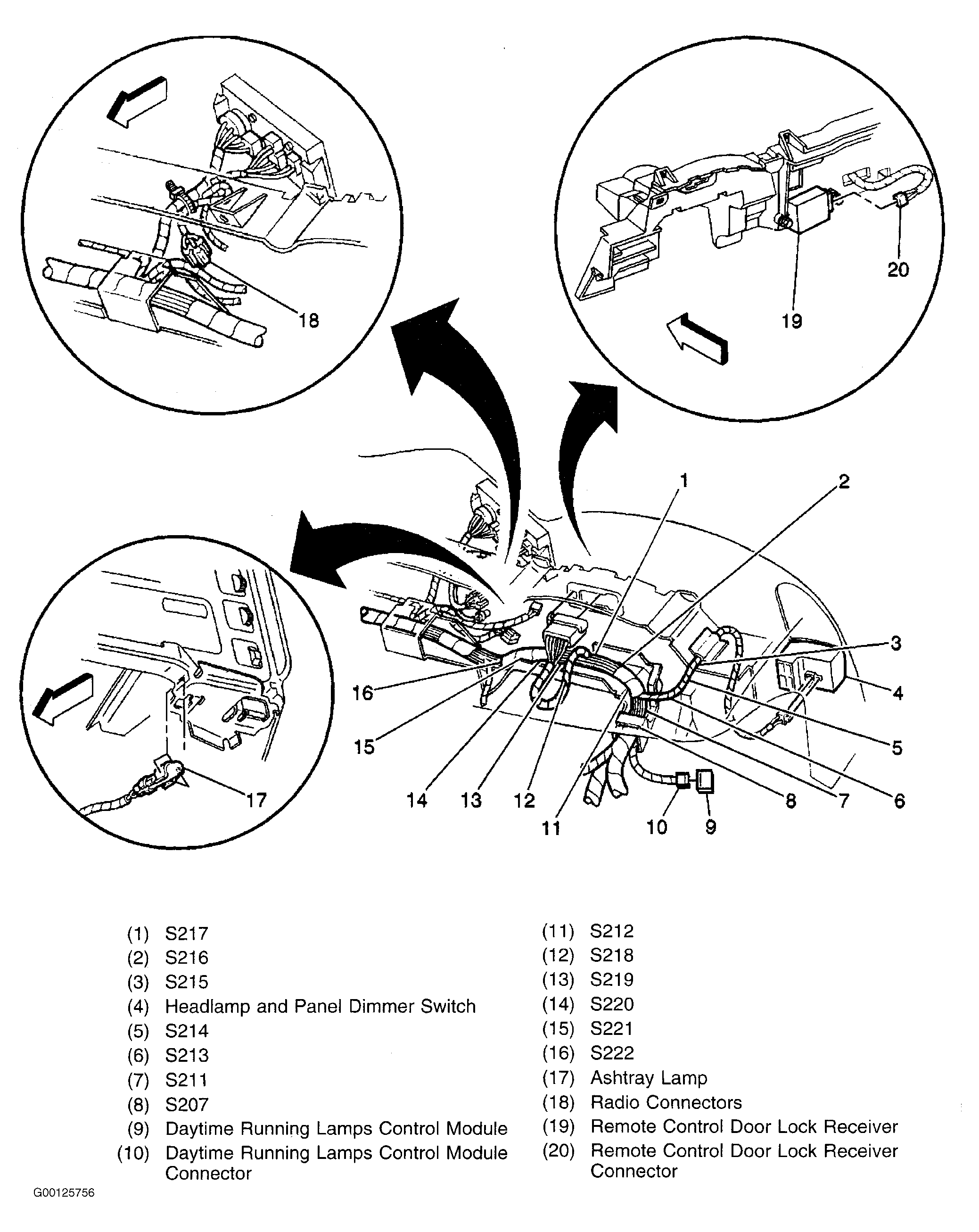

| Remote Control Door Lock Receiver | On Right Side Of Instrument Cluster Behind Air Duct. See Fig 5 |
| C200 | In Left Side Kick Panel Near C100 |

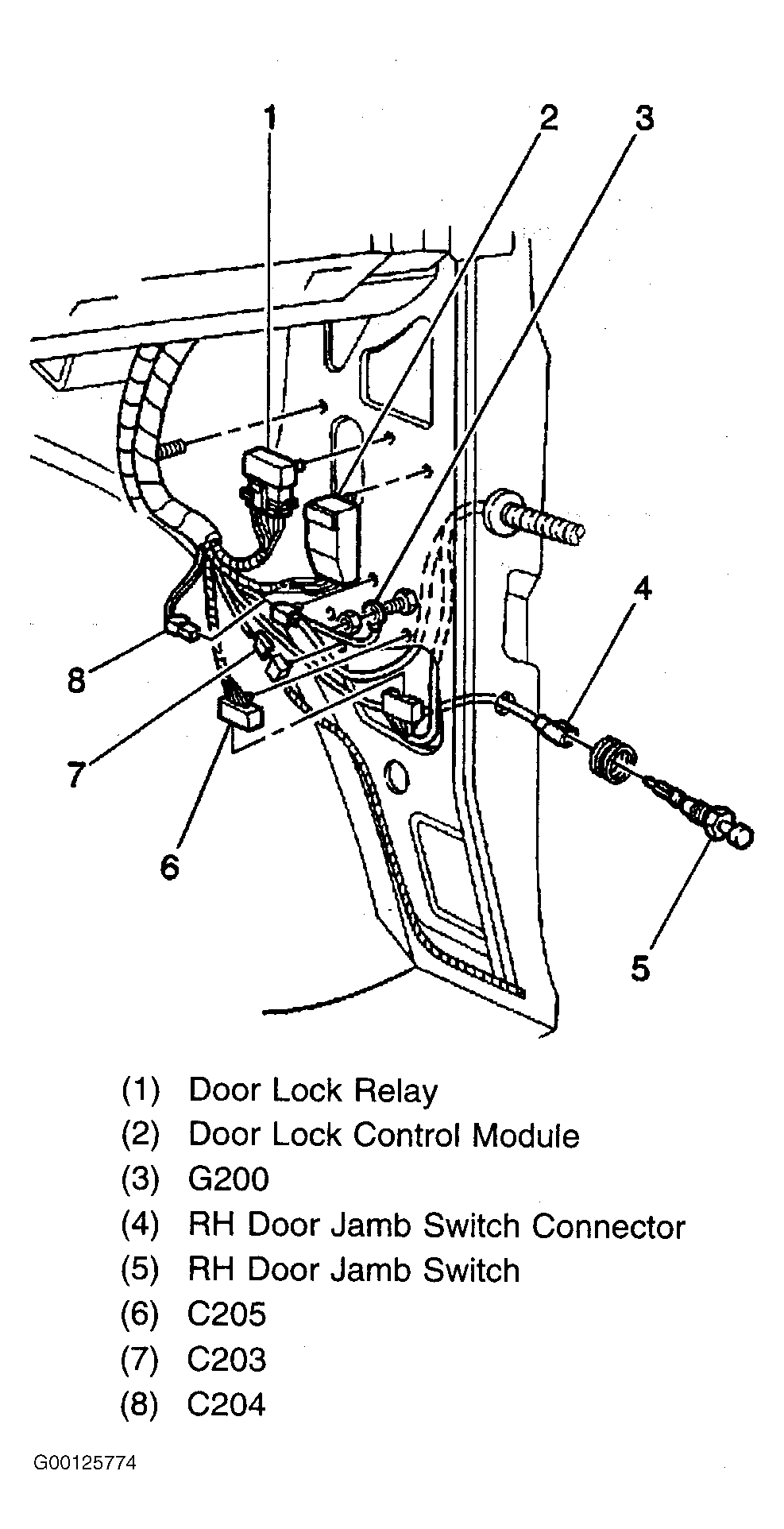

| C203 | In Right Side Kick Panel, See Fig 6 |
| C205 | In Right Side Kick Panel, See Fig 6 |
| C300 | In Left Side Kick Panel |
| C301 | In Left Side Kick Panel |
| G200 | In Right Front Of "A" Pillar Above Right Front Door Jamb Switch, See Fig 6 |

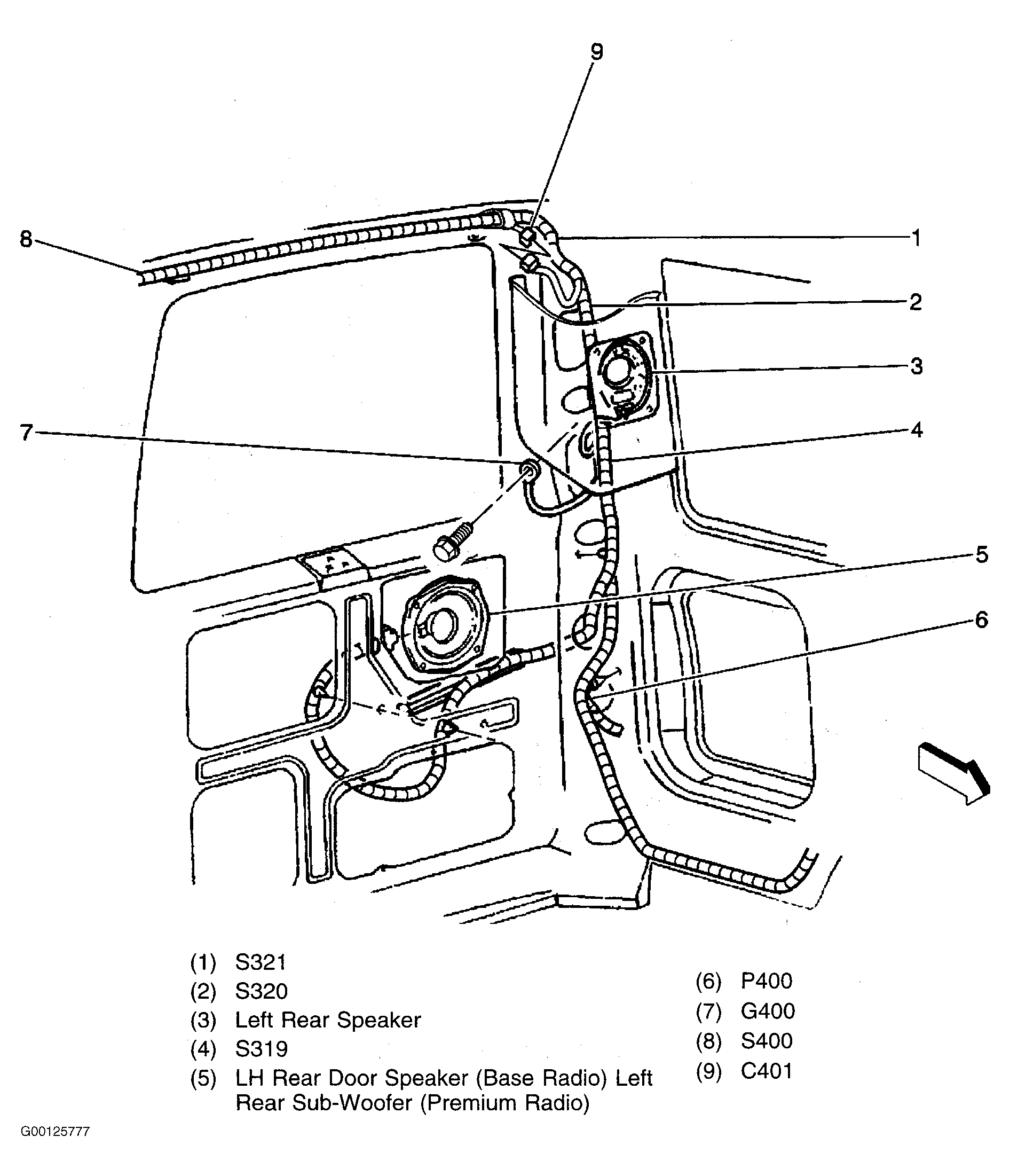

| G400 | Left Rear Corner At "D" Pillar, See Fig 7 |

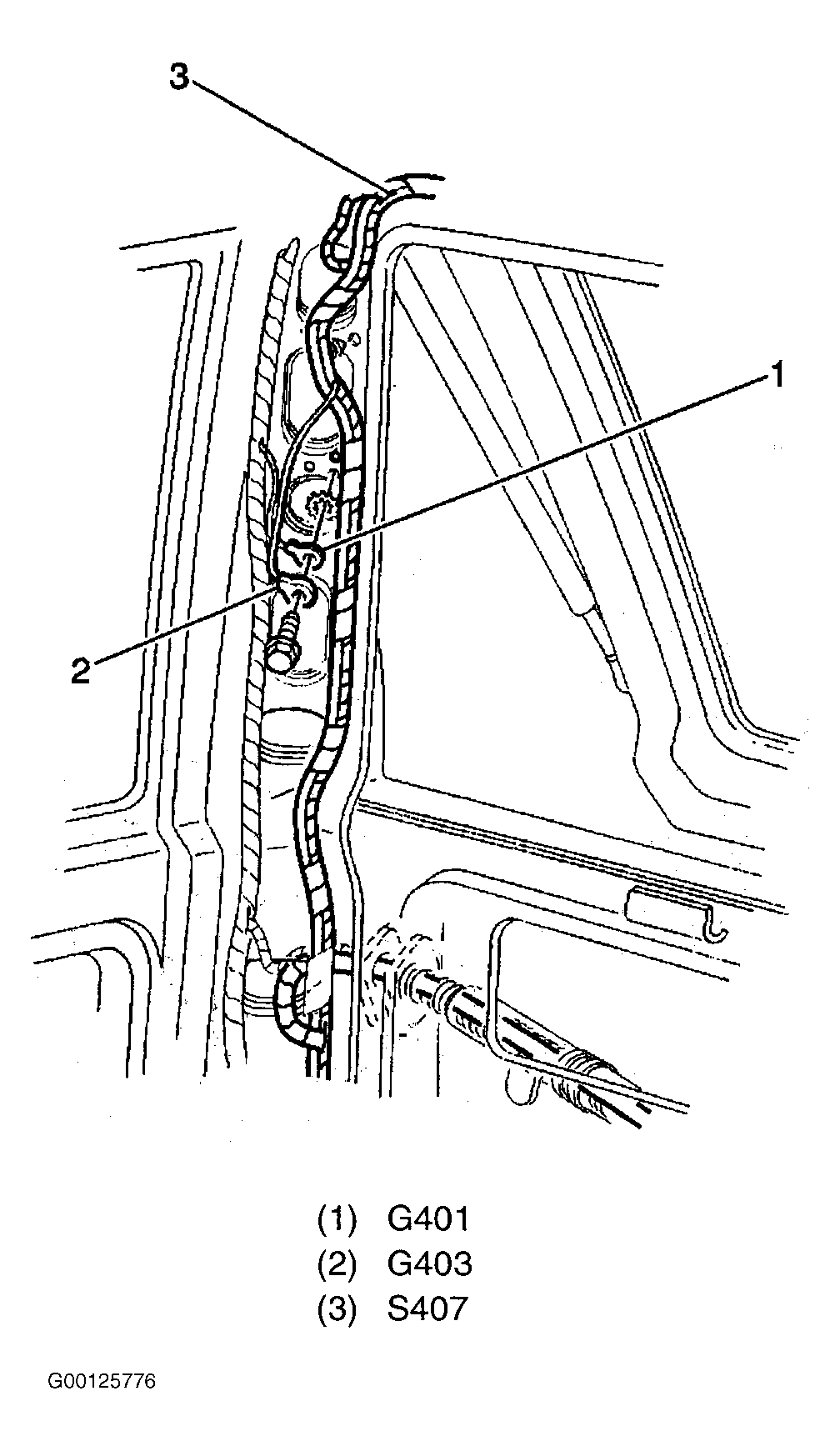

| G403 | In Upper Half Of Right Side "D" Pillar, See Fig 8 |
| P500 | In Lower Half Of Left Side "A" Pillar |
| P600 | In Lower Half Of Right Side "A" Pillar |
| S213 | In Instrument Panel Harness, 1.57 in (4 cm) From Headlamp Switch Connector Breakout Toward Headlamp Switch Connector |
| S223 | In The Instrument Panel Harness, 4.13 in (10.5 cm) From The Headlamp Switch Connector Breakout, Toward Right Side Of Dash |
| S227 | In Instrument Panel Harness, 1.57 in (4 cm) From Radio Connectors Breakout, Toward Right Side Of Dash |
| S228 | In Instrument Panel Harness, 4.13 in (10.5 cm) From Radio Connectors Breakout, Toward Right Side Of Dash |
| S229 | In Instrument Panel Harness, 1.57 in (4 cm) From Temperature Control Motor Connector Breakout, Toward Right Side Of Dash |
| S230 | In IF Harness, 6.69 in (17 cm) From Right Side Dash Harness Rosebud Clip, Toward Cluster |
| S231 | In The Instrument Panel Harness, 4.13 in (10.5 cm) From Right Side Dash Harness Rosebud Clip, Toward Cluster |
| S232 | In IP, 1.57 in (4 cm) From Right Side Dash Harness Rosebud Clip, Toward Cluster |
| S316 | In Left Side Of The Vehicle, 14.57 in (37 cm) From Sub-Woofer Amplifier Breakout, Toward Module Connector |
| S334 | In Liftgate Harness, 19.49 in (49.5 cm) From Liftgate Lock/Unlock Relay Breakout, Toward Front Of Vehicle, See Fig 1 |
| S335 | In Liftgate Harness, 22.05 in (56 cm) From Liftgate Lock/Unlock Relay Breakout, Toward Front Of Vehicle, See Fig 1 |
| S500 | In Left Door Harness, 2.36 in (6 cm) From Outside Rearview Mirror Breakout |
| S600 | In Right Door Harness, 17.13 in (43.5 cm) From Power Door Lock Switch Breakout, Toward P600 |
