Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Data Link Connector (DLC) | Bottom Of Instrument Panel, Right Of Steering Column. |
| Electronic Brake Control Module (EBCM) | Driver Side Of Engine Compartment, In Fender. Fig 1 |

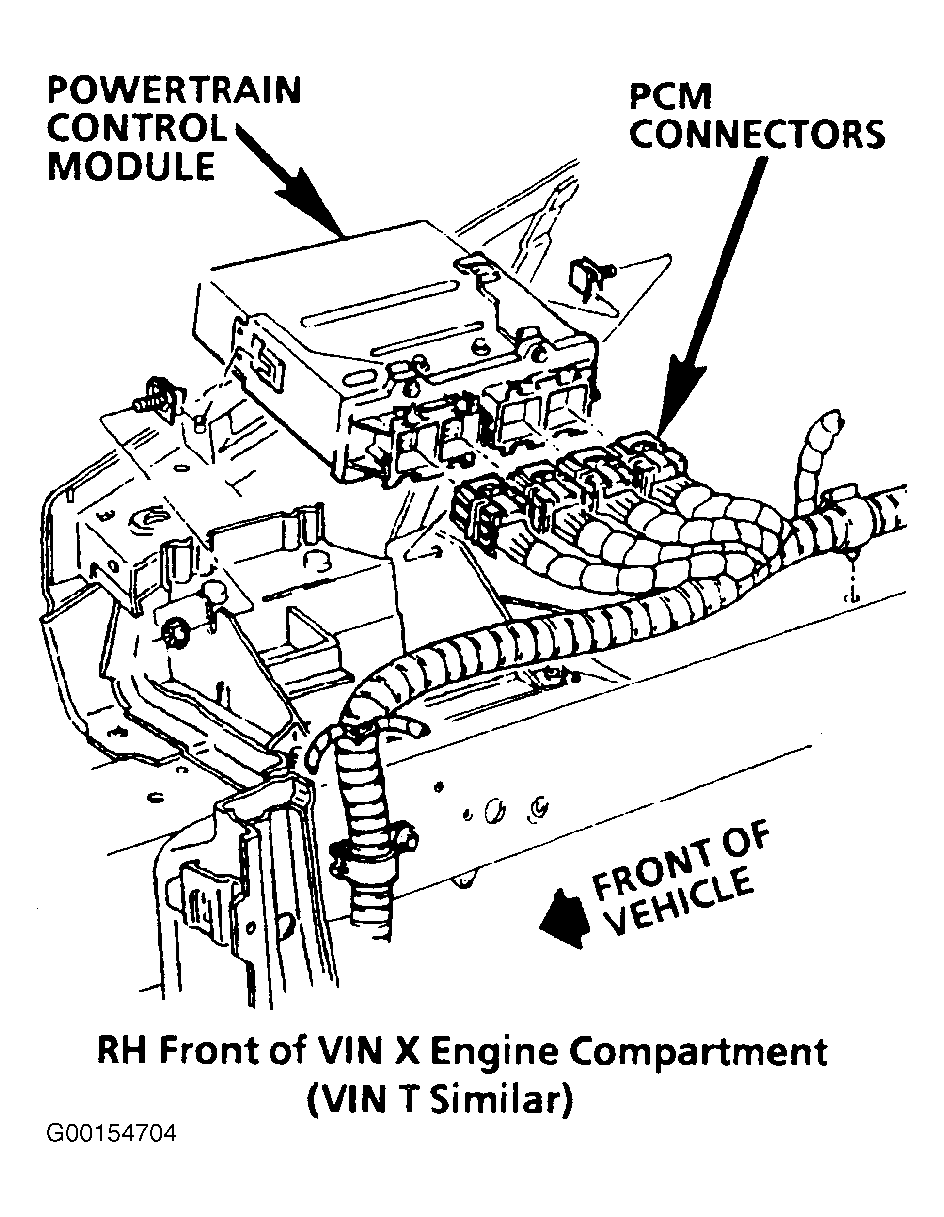

| Powertrain Control Module (PCM) | Passenger Side Of Engine Compartment, Front Of Strut Tower. Fig 2 |
| C100 (36 Terminals) | Passenger Side Of Dash, Behind Strut Tower. |
| C150 (26 Terminals) | Behind Passenger Side Of Instrument Panel. |
| G200 | Behind Instrument Panel, On Passenger Side Of Steering Column Support. |

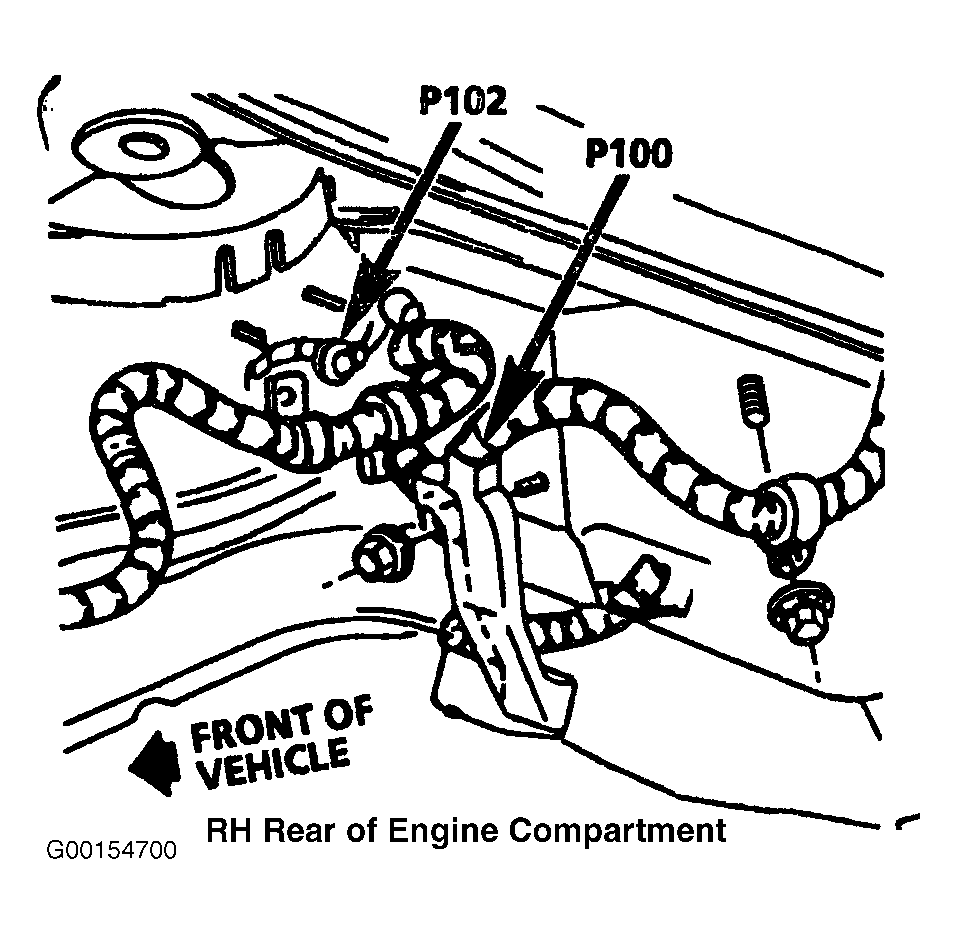

| P100 | Passenger Rear Of Engine Compartment, Near Strut Tower. Fig 3 |
| S213 | In Instrument Panel Harness, Near Instrument Cluster Breakout. |

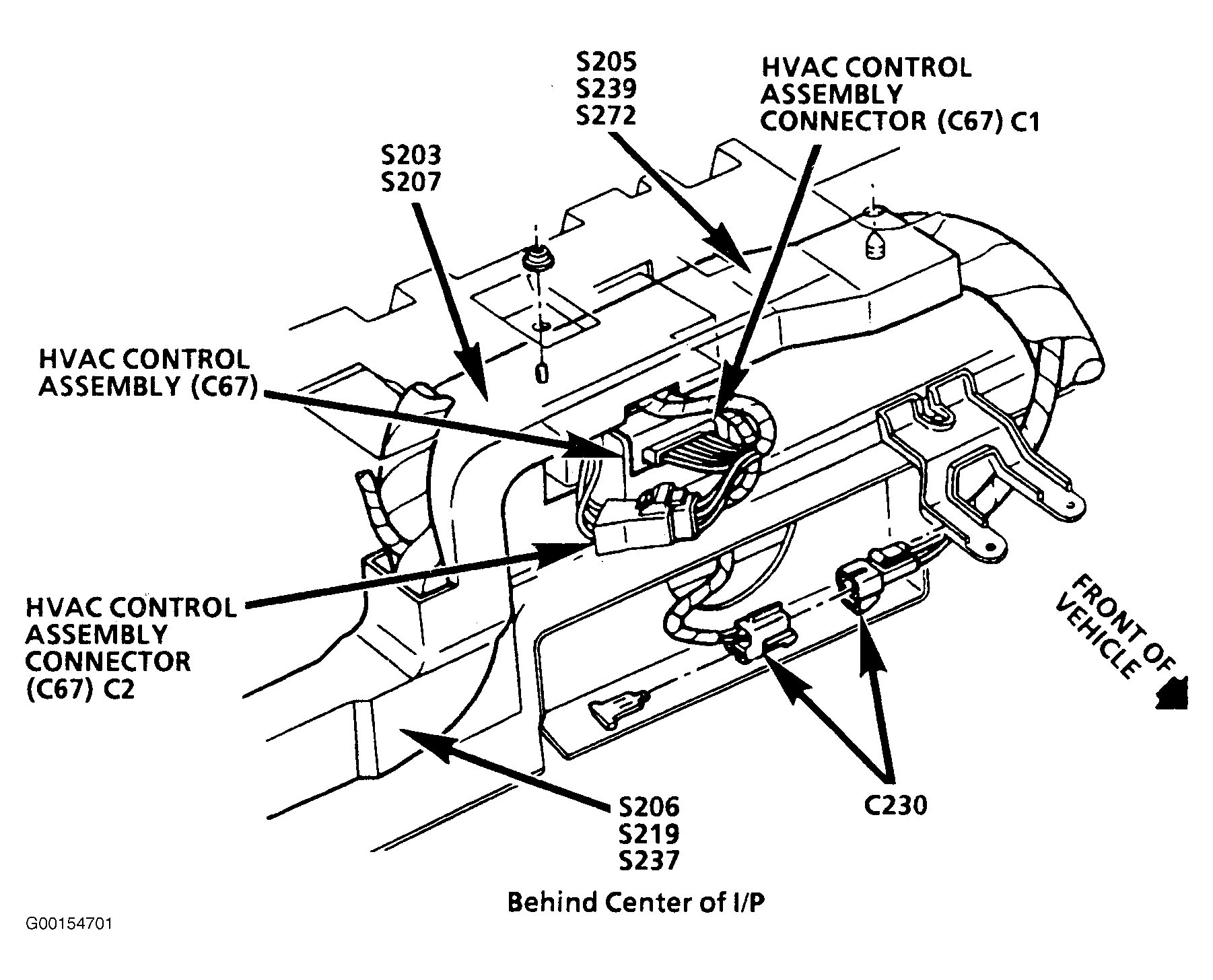

| S237 | In Instrument Panel Harness, Near Instrument Panel Compartment Light Breakout. Fig 4 |
