Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

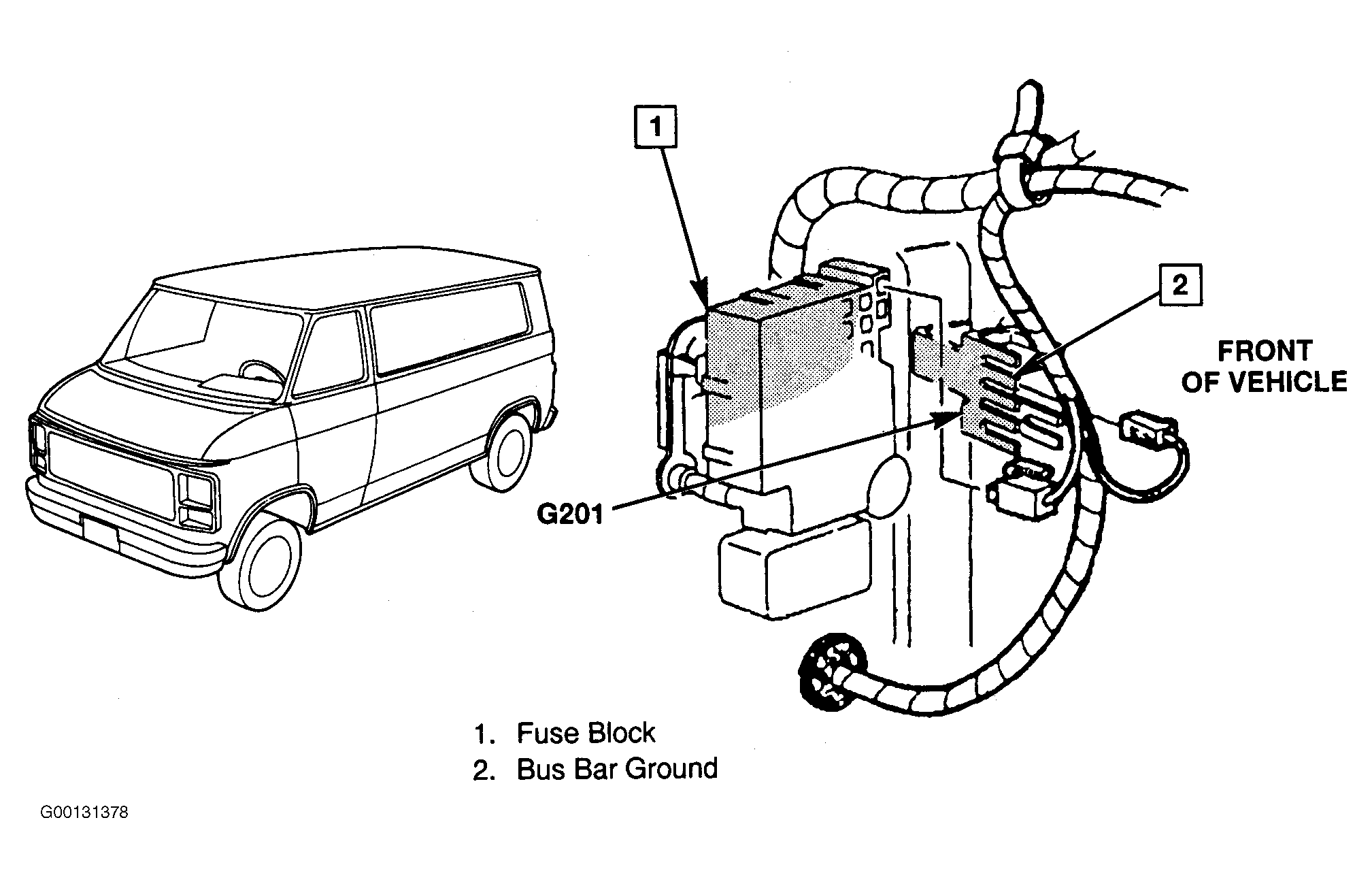

| Busbar Ground | Near Fuse Block. See Fig 1 |
| Fuse Block | Behind Left Side Of Instrument Panel. See Fig 2 |
| Power Window Circuit Breaker | Behind Left Side Of Instrument Panel, On fuse Block. See Fig 2 |
| Power Window Motor, Left | Inside Left Door |
| Power Window Motor, Right | Inside Right Door. See Fig 3 |
| Power Window Motor, Sliding Cargo Door | In Front Portion Of Sliding Cargo Door. See Fig 4 |
| Power Window Switch, Left | Inside Left Door |
| Power Window Switch, Right | Inside Right Door. See Fig 3 |
| C210 | Left Side Of Cowl Panel |
| C214 | Right Side Of Cowl Panel |
| P505 | On Left Front Door |
| P605 | On Right Front Door |
| G201 | At Busbar Ground |
| S251 | Right Side Of Steering Column, Near Power Door Lock Delay Module |
| S254 | Right Side Of Steering Column, Near Power Door Lock Delay Module |
