Component Locations
WARNING:
Vehicles are equipped with air bag supplemental restraint system. Before attempting any repairs involving steering column, instrument panel or related components, see SERVICE PRECAUTIONS and DISABLING & ACTIVATING AIR BAG SYSTEM in appropriate AIR BAG RESTRAINT SYSTEMS article.
CAUTION:
When battery is disconnected, vehicle computer and memory systems may lose memory data. Driveability problems may exist until computer systems have completed a relearn cycle. See COMPUTER RELEARN PROCEDURES article in GENERAL INFORMATION before disconnecting battery.
For component locations, see COMPONENT LOCATIONS table.
COMPONENT LOCATIONS
| Component | Location |
|---|---|
| Data Link Connector (DLC) | Attached To Instrument Panel Carrier, Right Of Steering Column. See Fig 1 . |

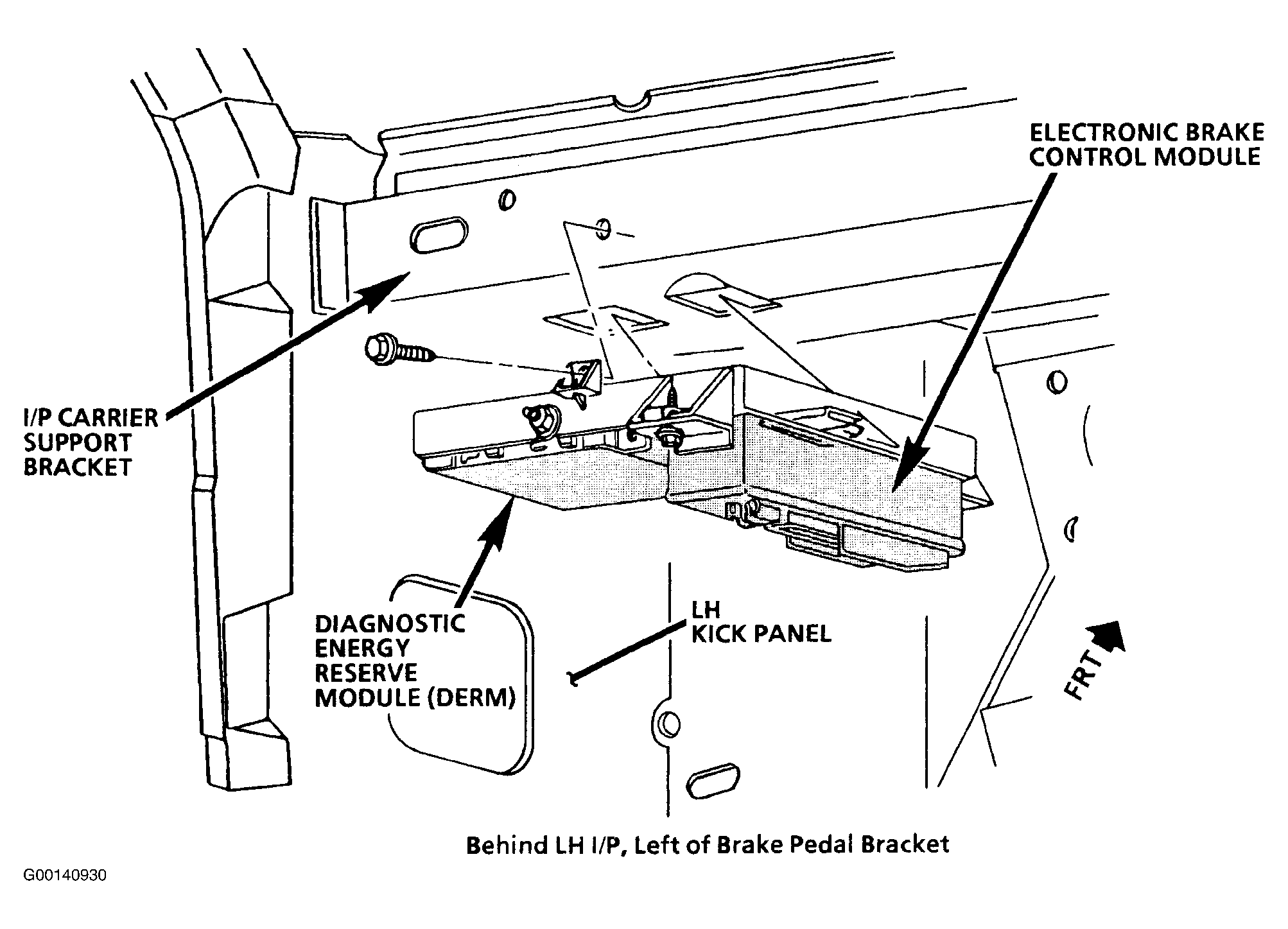

| Diagnostic Energy Reserve Module (DERM) | Driver Side Of Instrument Panel, Above Convenience Center. See Fig 2 . |
| Electronic Brake Control Module (EBCM) | Driver Side Of Instrument Panel, Above Convenience Center. See Fig 2 . |

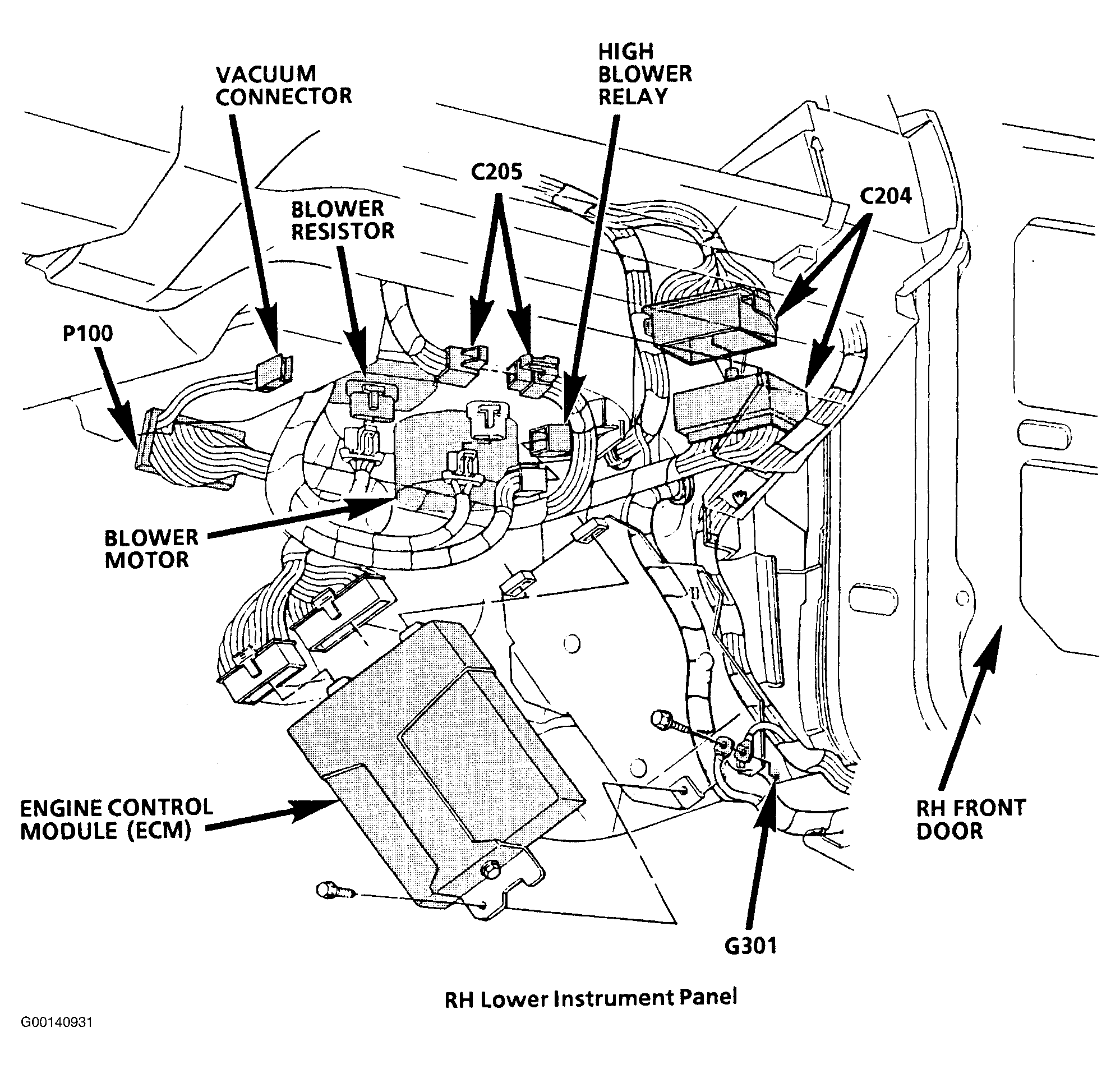

| Engine Control Module (ECM) | Attached To Base Of Passenger "A" Pillar. See Fig 3 . |
| C204 (37 Terminals) | Body Harness To Engine Harness, Behind Passenger Side Of Instrument Panel, Between Blower Motor and Instrument Panel Compartment. See Fig 3 . |

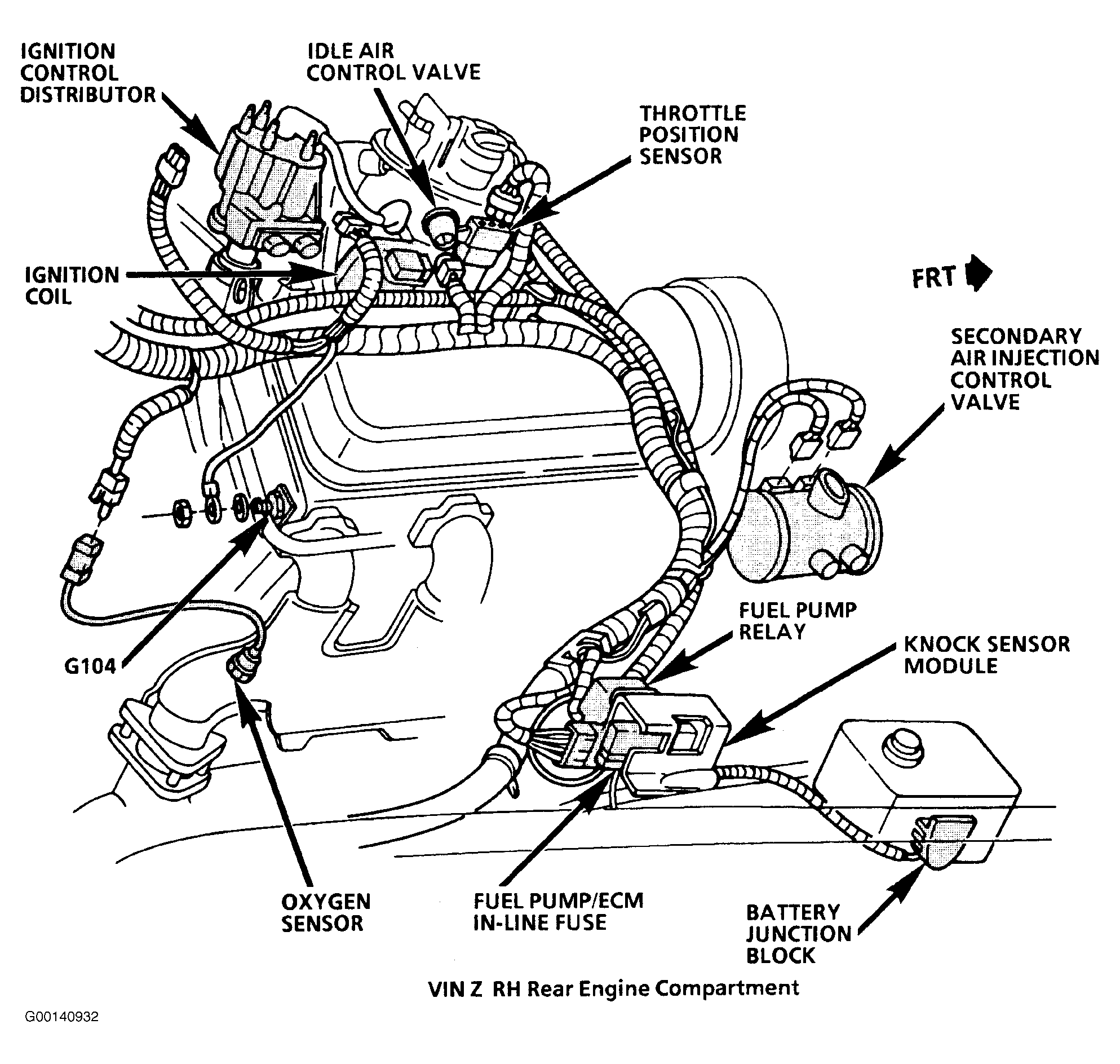

| G104 | Passenger Cylinder Head, Below Exhaust Manifold. See Fig 4 . |
| P100 | Passenger Side Of Instrument Panel, Forward Of Blower Motor. See Fig 3 . |
| S109 | Engine Harness, Near A/C Pressure Cycling Switch Connector Breakout |
| S240 | Body Harness, Near Turn/Hazard Switch Connector Breakout |
| S250 | Engine Harness, In C204 Branch Near Connector |
| S252 | Body Harness, In DLC Branch Near Connector |
