Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|

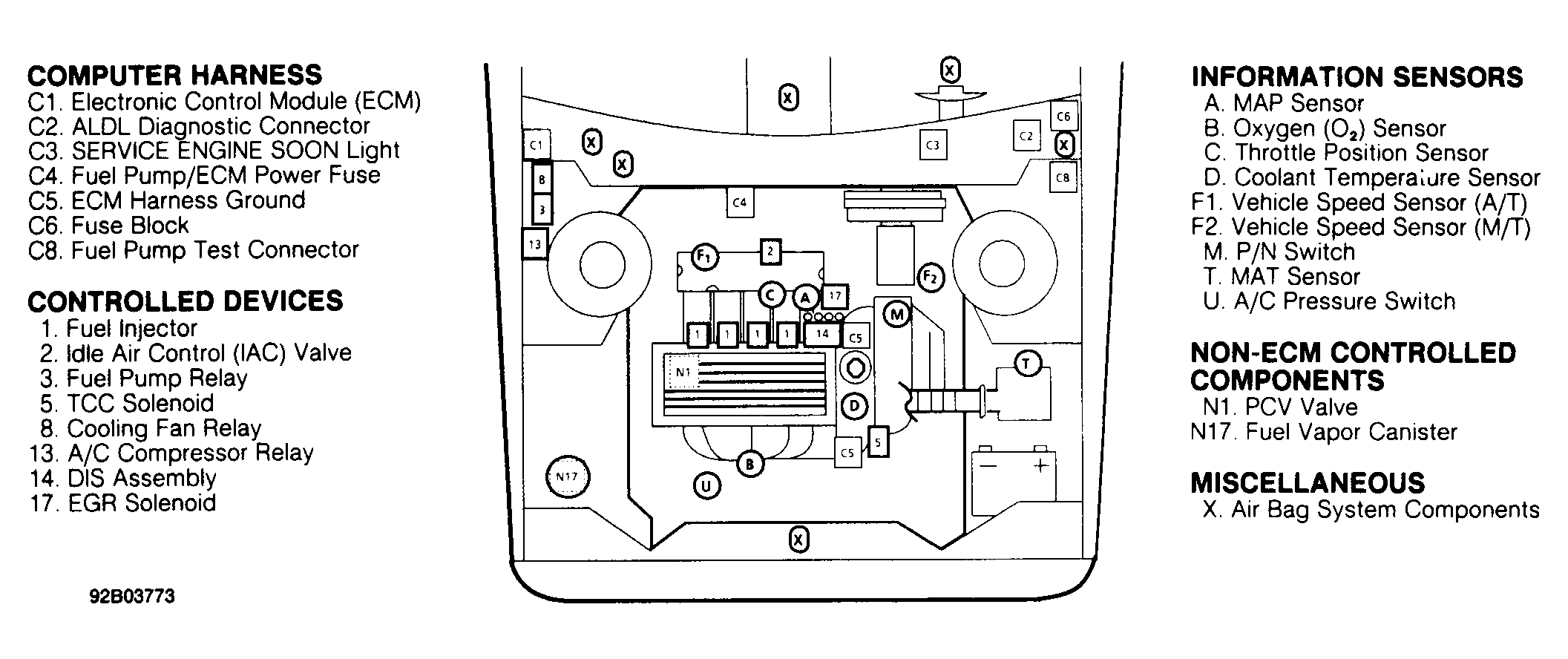

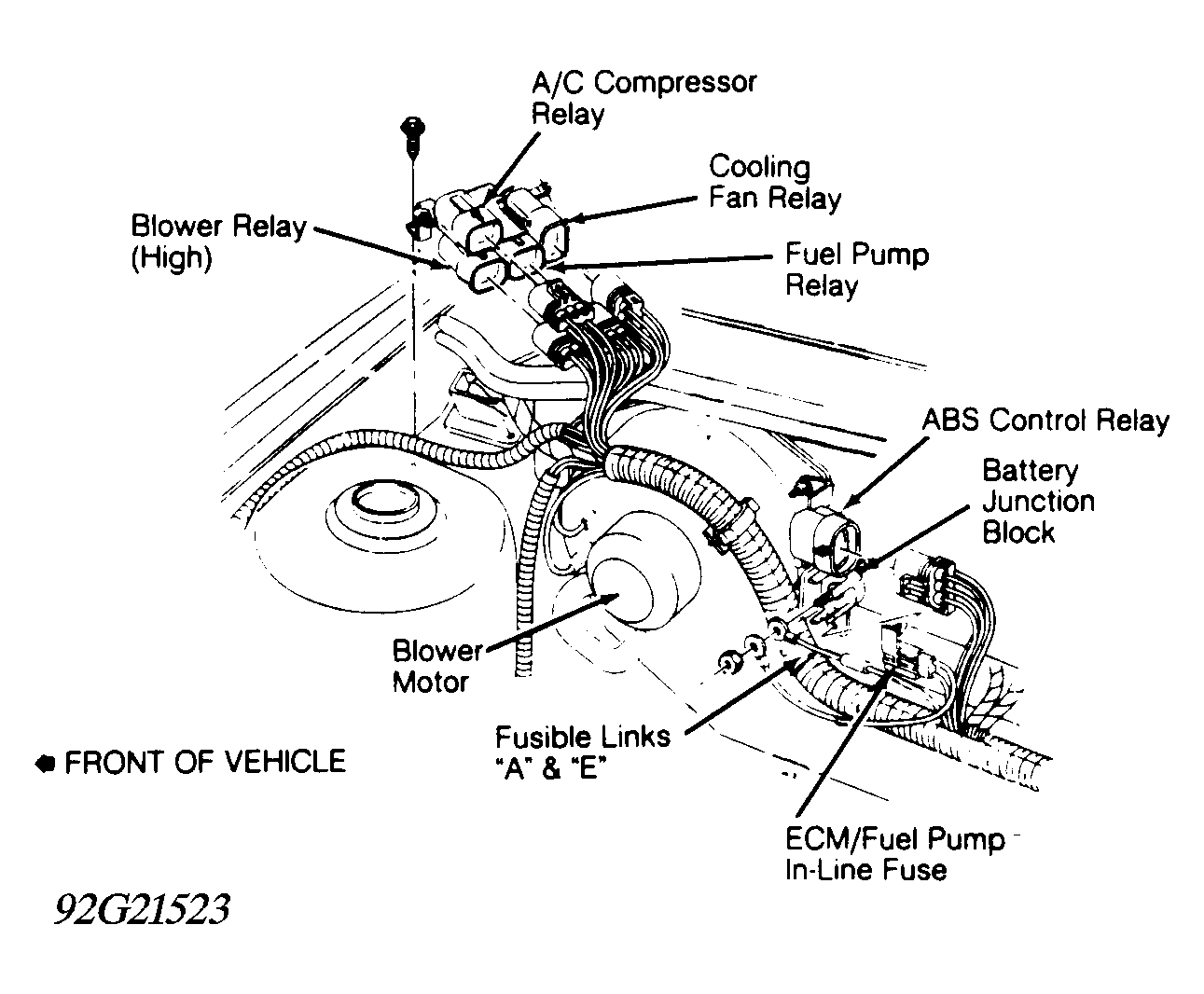

| Battery Junction Block (3.1L VIN T) | On bracket, in engine compartment, near blower fan housing. See Figure . | |
| Battery Junction Block | On bracket, in engine compartment, near blower fan housing. See Figure . | |
| Convertible Top Circuit Breaker | In-line with roof switch circuit, taped to harness. | |
| ECM/Fuel Pump In-Line Fuse | ||
| 2.2L (VIN 4) | On bracket, near blower fan housing, in engine compartment. See Figure . | |
| 2.3L (VIN A) | On bracket, near blower fan housing, in engine compartment. See Figure . | |
| 3.1L (VIN T) | On bracket, near blower fan housing, in engine compartment. See Figure . | |
| ECM/Fuel Pump In-Line Fuse | On bracket, near blower fan housing, in engine compartment. See Figure . | |
| Fuse Block | ||
| 2.2L (VIN 4) | Behind left side of dash. See Figure . | |
| 2.3L (VIN A) | Behind left side of dash. See Figure . | |
| 3.1L (VIN T) | Behind left side of dash. See Figure . | |
| Fusible Links | ||
| "A" (Red) Cooling Fan Relay | At battery junction block. See Figure . | |
| "B" (Red) Charging System | At starter solenoid. | |
| "C" (Red) Charging System | At starter solenoid. | |
| "D" (Red) Accessories | At starter solenoid. | |
| "E" (Rust) ABS Relay | At battery junction block. See Figure . | |
| "F" (Red) Fog Lights | At battery cable terminal. | |
| "G" (Gray) Air Bag | At starter solenoid. | |
| "J" (Red) ABS | On ABS actuator motor assembly. | |
