Component Locations
NOTE:
For more information on fuses and circuit breakers, see FUSES & CIRCUIT BREAKERS
article in ELECTRICAL.
COMPONENT LOCATIONS
| Component | Location |
|---|---|

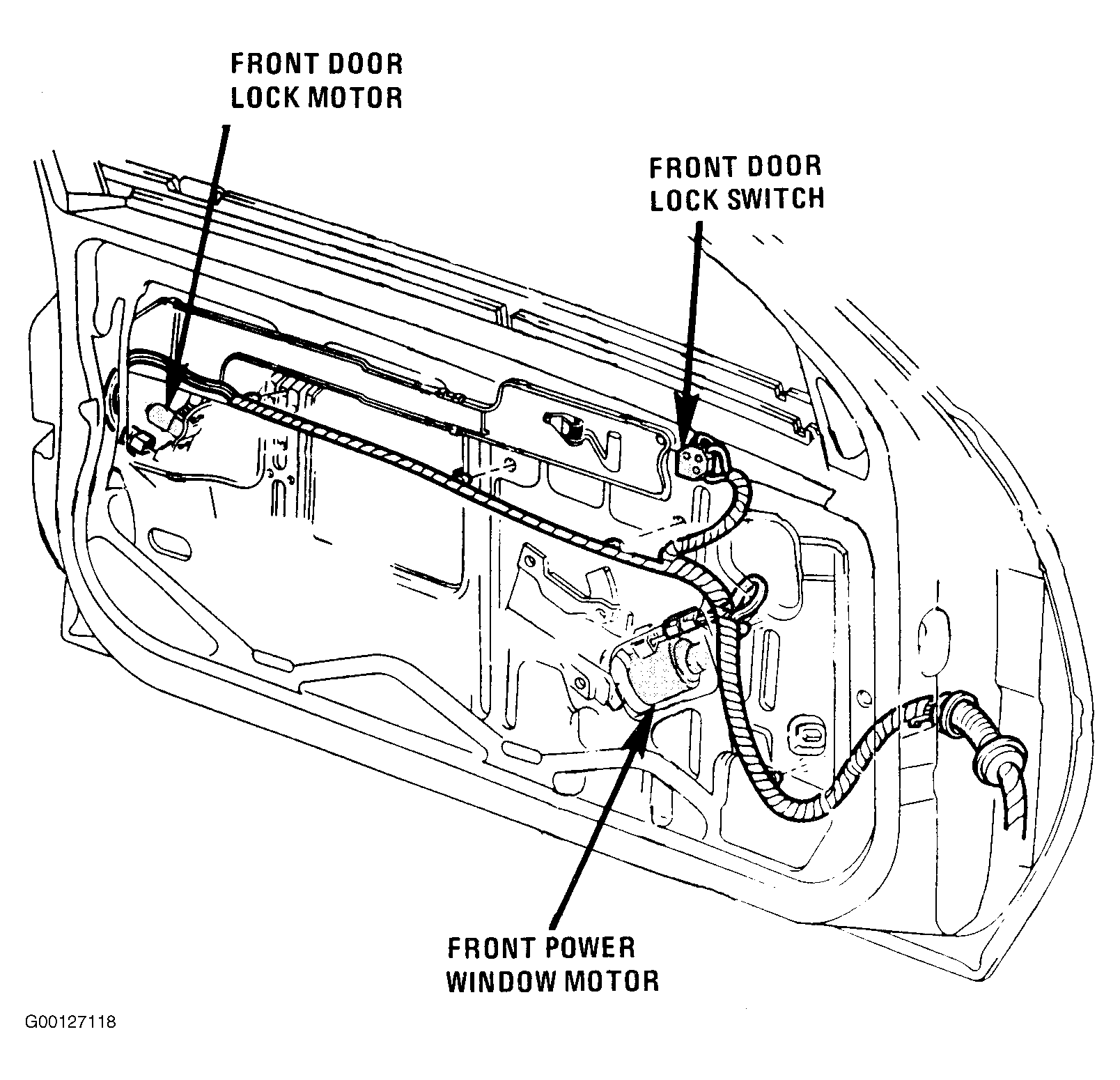

| Front Power Window Motor | In Front Of Respective Door. See Fig 1 . |

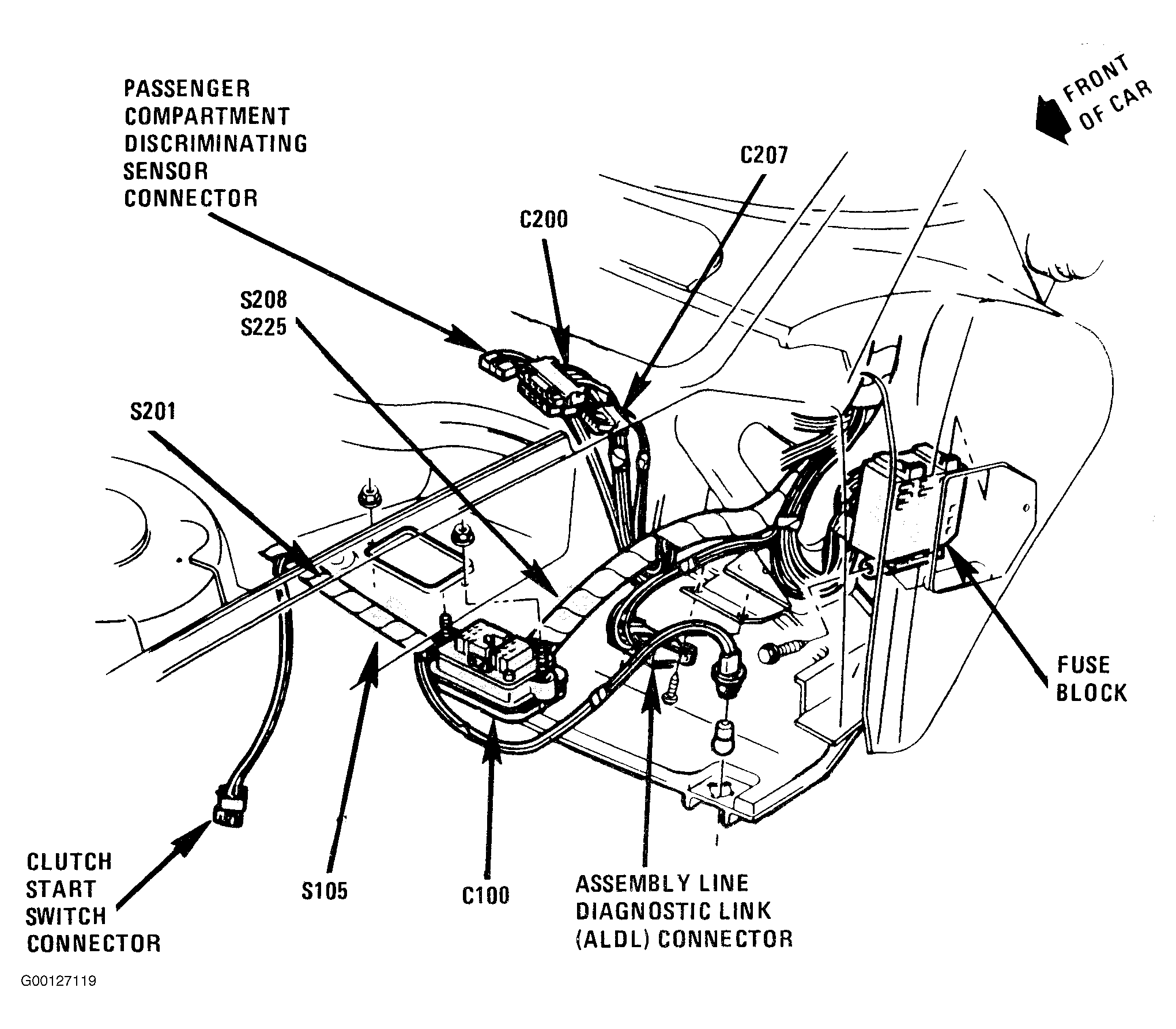

| Fuse Block | Behind Left Side Of Instrument Panel, Near Shroud. See Fig 2 . |

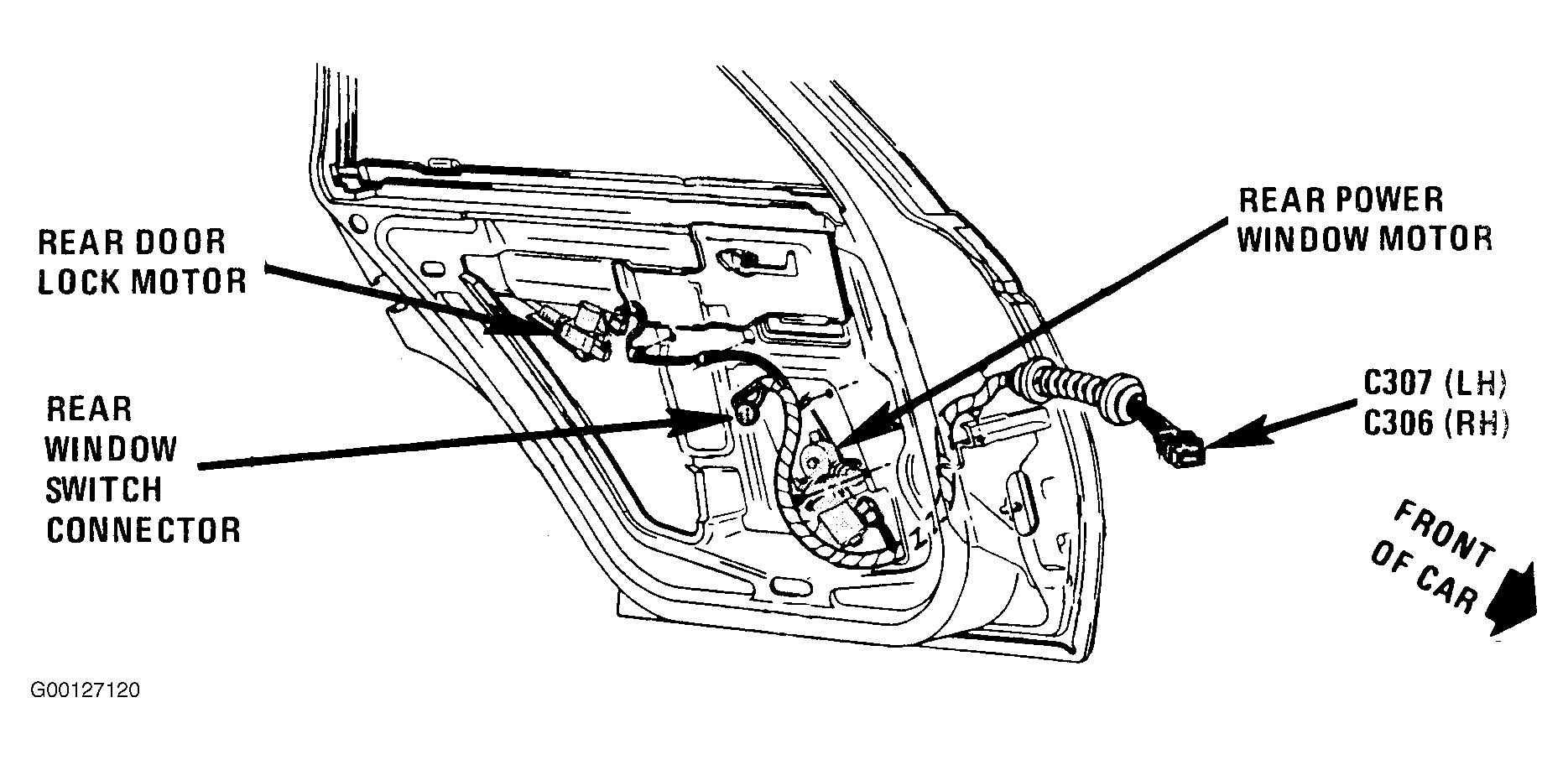

| Rear Power Window Motor | Inside Lower Front Of Respective Rear Door. See Fig 3 . |

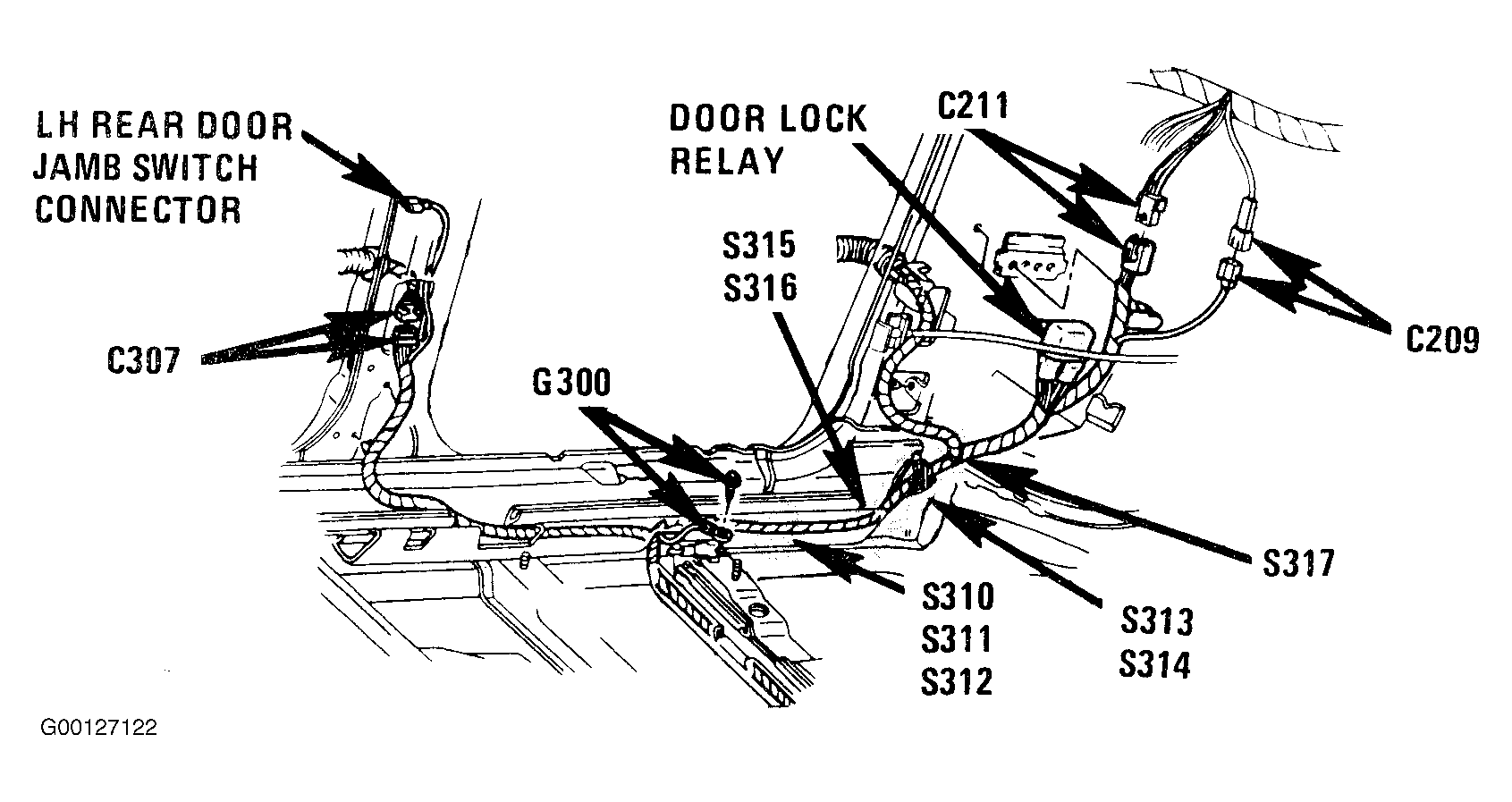

| C211 (3 Cavities) | Behind Left Side Of Instrument Panel, Near Shroud. See Fig 5 . |
| C306 (6 Cavities) | Ahead Of Right Rear Door, In "B" Pillar. See Fig 3 . |
| C307 (6 Cavities) | Ahead Of Left Rear Door, In "B" Pillar. See Fig 5 . |

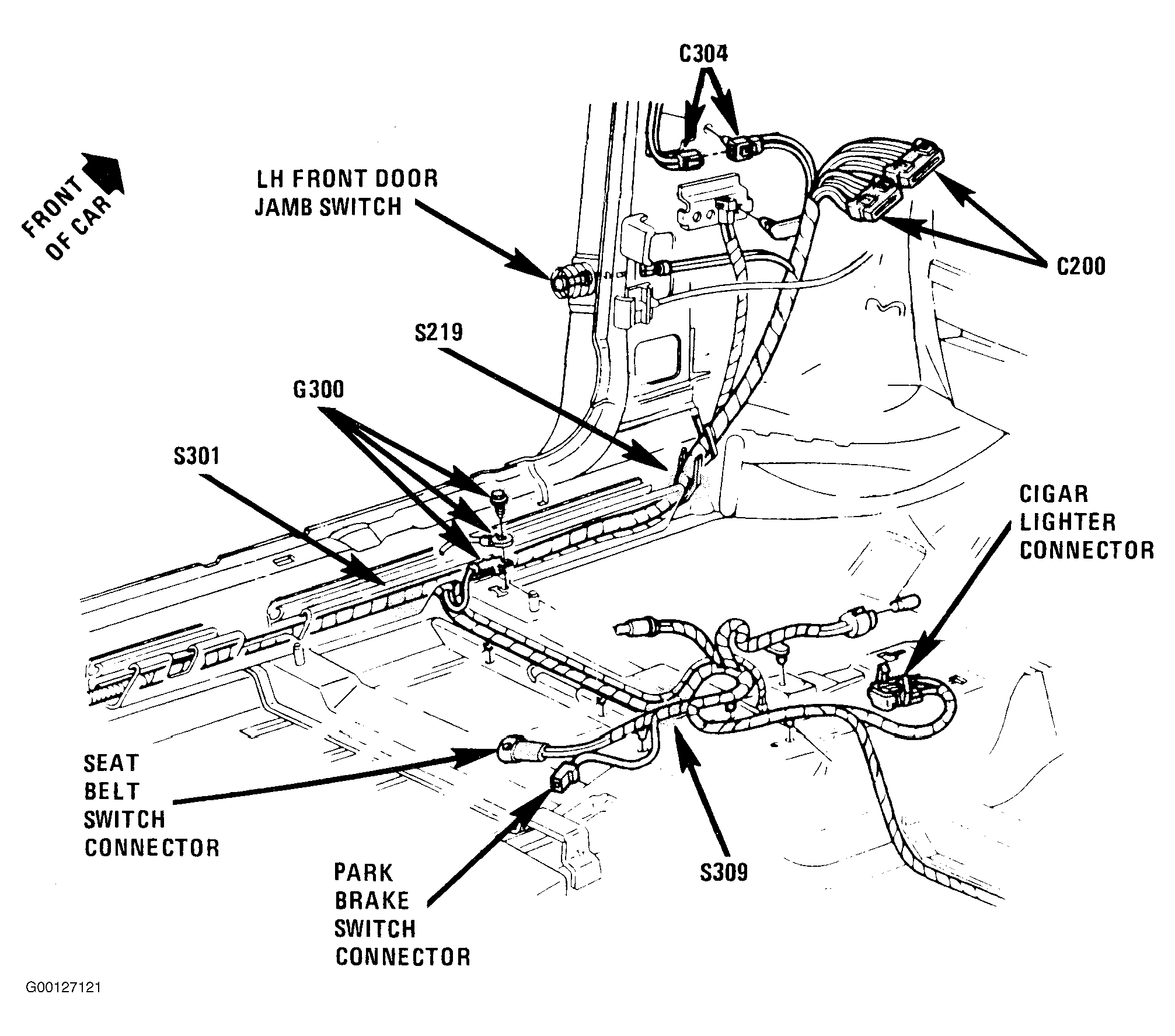

| G300 | Under Left Front Seat, Near Door Sill. See Fig 4 . |
| S311 | Crosscar Harness, Under Left Front Seat, Near Door Sill. See Fig 5 . |
| S312 | Crosscar Harness, Under Left Front Seat, Near Door Sill. See Fig 5 . |
