Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| A/C Diode | In A/C wiring harness, below right side of dash. |
| A/C-Heater Blower Resistors | In engine compartment on A/C-heater assembly. |
| ALCL Connector | Below right side of dash. |
| "CHECK ENGINE" Light Driver | Below right side of dash. |
| Defogger Circuit Breaker | Under left side of dash. |
| Diagnostic Dwell Meter Connector | Taped to wiring harness, at rear of engine. |
| EFE Heater | Below carburetor on intake manifold. See Figure. |

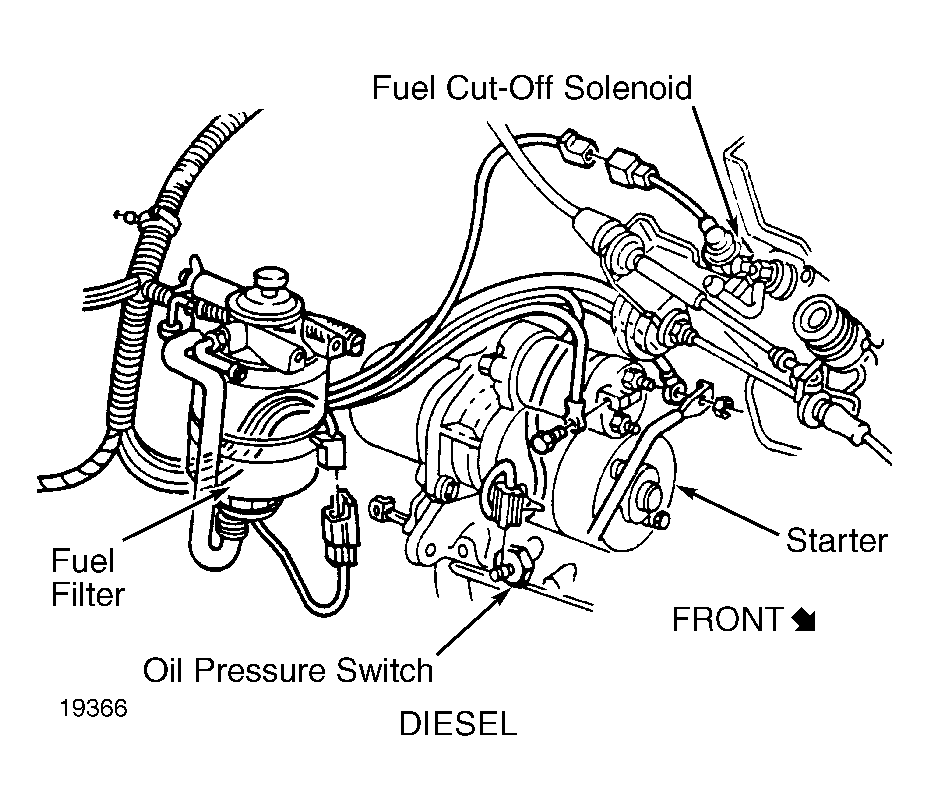

| Fuel Heater (Diesel) | Behind right front shock tower. See Figure. |
| Fuse Block | Below left side of dash. |
| Fusible Link A (Red) Defogger Circuit Breaker (Diesel Engine) | At starter solenoid. |
| Fusible Link B (Red) Charging System (Diesel Engine) | At starter solenoid. |
| Fusible Link D (Brown) Glow Plug Relay (Diesel Engine) | Behind battery. |
| Fusible Link E (Red) Glow Plug Controller (Diesel Engine) | At starter solenoid. |
| Fusible Link F (Red) Dropping Resistor (Diesel Engine) | Behind right front shock tower. |
| Fusible Link A (Red) Defogger Circuit Breaker (Gasoline Engine) | At starter solenoid. |
| Fusible Link B (Red) Charging System (Gasoline Engine) | At starter solenoid. |
| Fusible Link G (Red) A/C System (Gasoline Engine) | At starter solenoid. |
| Glow Plug Dropping Resistor | On right front fender apron. See Figure. |
