Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| A/C Comp. Clutch Diode | Taped inside compressor clutch connector. |

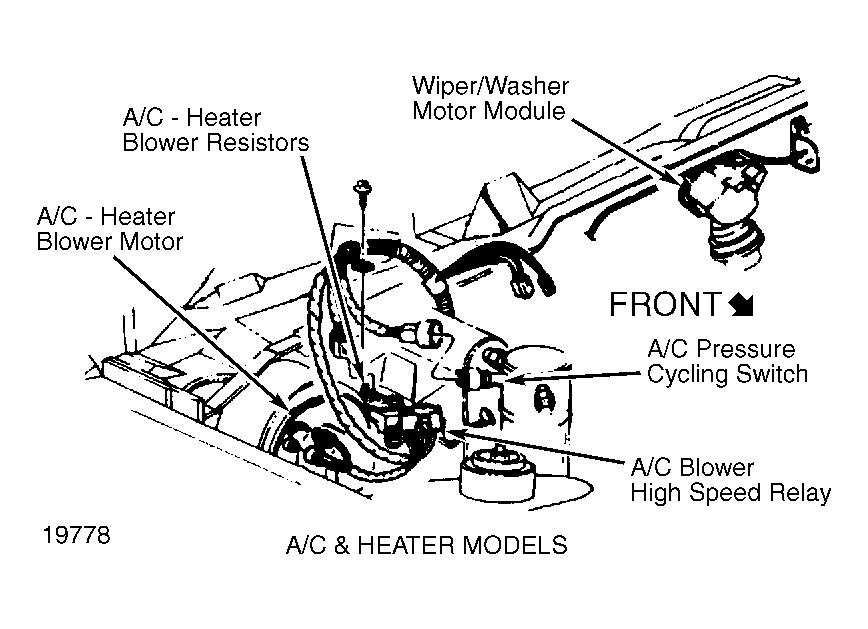

| A/C-Heater Blower Resistors | On right side of engine cowl. See Figure. |
| Assembly Line Data Link Connector | On convenience center bracket. |
| Alternator (Isolation) Diode | In harness behind left side of dash near fuse block. |

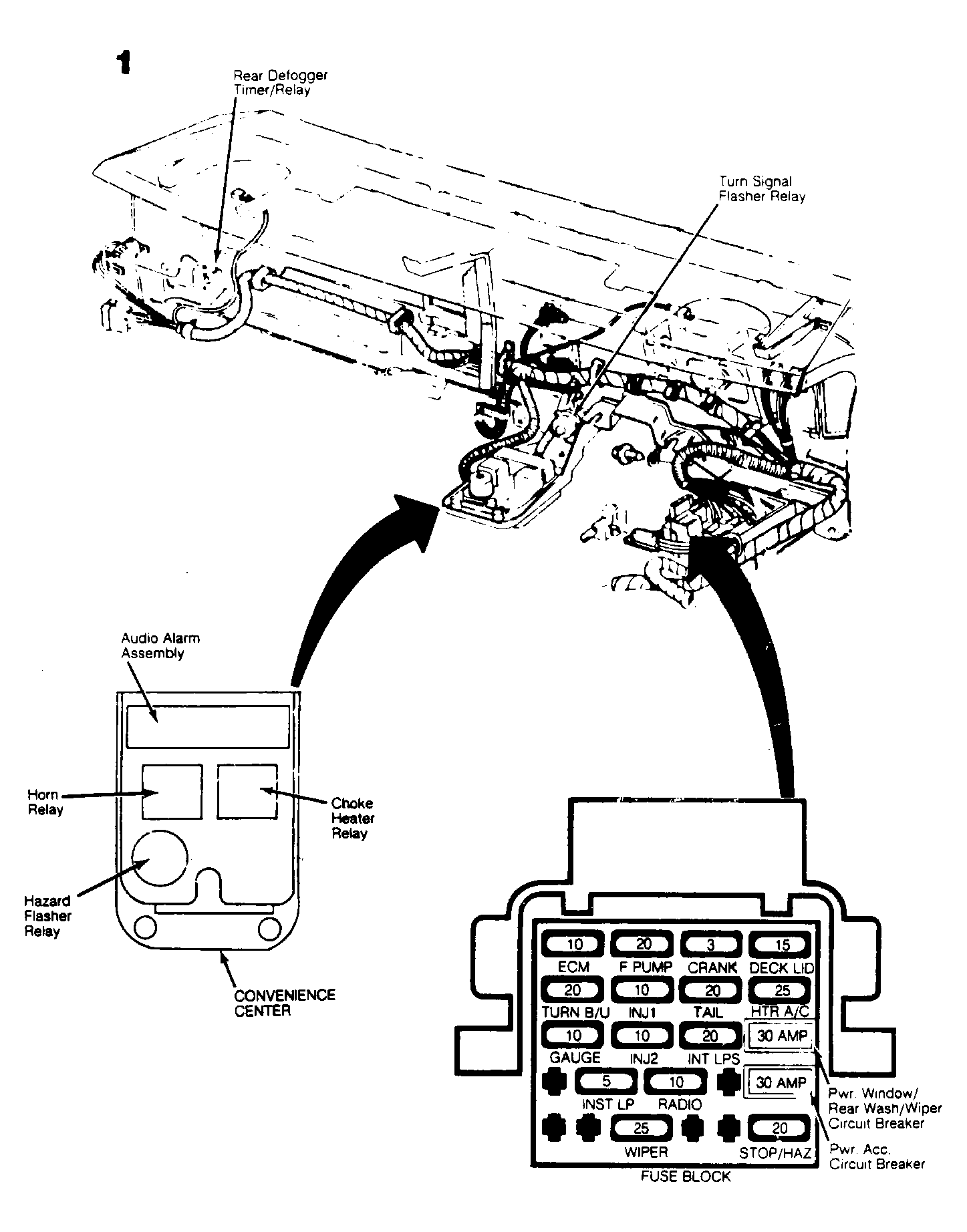

| Audio Alarm Assembly | In convenience center. See Figure. |
| "CHECK ENGINE" Light Driver | Taped to instrument panel harness behind console. |
| Convenience Center | Under dash to right of steering column. See Figure. |
| Diagnostic Dwell Meter Connector (V6) | Taped on ECM harness behind right valve cover. |
| Diagnostic Dwell Meter Connector (V8) | Taped on ECM harness behind right shock tower. |
| EGR Diagnostic Connector | On top rear of engine. |
| Fuel Pump In-Line Fuse | On right wheelwell, in engine compartment. |
| Fuse Block | Under dash to left of steering column. See Figure & 13. |
| Fusible Links "A" & "B" (Red) | On battery terminal of starter. |
| Fusible Links "C" (Orange) | On pigtail to positive battery terminal. |
| Fusible Links "D" & "E" (Red) | In harness at base of left wheelwell. |
| Fusible Links "F" (Red) | On left side of firewall, at cooling fan relay. |
| Fusible Links "G" (Red) | In front lights harness near radiator shroud. |
| Fusible Links "H" (Orange) | At rear of battery, in positive cable harness. |
| Fusible Links "J" (Black - Red on Firebird) | On right side of firewall. |
| Generator Diode | Behind left side of dash. |
| Headlight Circuit Breaker | In headlight switch. |
| Heater Blwr. Mtr. Radio Capacitor | On blower assembly in engine compartment. See Figure. |
| Heater Blower Resistors | On blower motor housing. See Figure. |
| Ignition Radio Capacitor | Behind left dash above fuse block. See Figure. |
| Mass Airflow Sensor In-Line Fuse (2.8L) | In right front corner of engine compartment. |
| Mass Airflow Sensor In-Line Fuse (5.0L - VIN F) | Behind battery, near positive battery cable. |
| No. 1 In-Line Fuse | On right side of firewall. |
| No. 2 In-Line Fuse | At battery. |
| No. 3 & No. 4 In-Line Fuses | On right inner fender panel, near battery. |
| Pwr. Acc. Circuit Breaker | In fuse block. See Figure. |
| Pwr. Window/Rear Wiper Circ. Brkr. | In fuse block. See Figure. |
| Speed Buffer (Berlinetta) | On left kick panel under dash. See Figure. |
