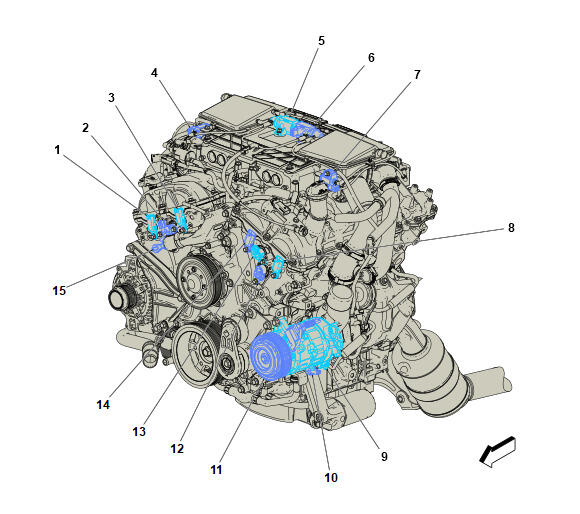

Left Front of Engine Components (LF4)

GM5843547Courtesy of GENERAL MOTORS COMPANY
Items
1. B23A Camshaft Position Sensor - Bank 1 Exhaust (LF4) B23A Camshaft Position Sensor - Bank 1 Exhaust (LF4)
2. Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LF4) Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LF4)
3. B23B Camshaft Position Sensor - Bank 1 Intake (LF4) B23B Camshaft Position Sensor - Bank 1 Intake (LF4)
4. Q40A Turbocharger Bypass Valve Solenoid - Bank 1 (LF4) Q40A Turbocharger Bypass Valve Solenoid - Bank 1 (LF4)
5. Q42 Turbocharger Wastegate Solenoid Valve Q42 Turbocharger Wastegate Solenoid Valve
6. Q42B Turbocharger 2 Wastegate Solenoid Valve Q42B Turbocharger 2 Wastegate Solenoid Valve
7. Q40B Turbocharger Bypass Valve Solenoid - Bank 2 (LF4) Q40B Turbocharger Bypass Valve Solenoid - Bank 2 (LF4)
8. B23C Camshaft Position Sensor - Bank 2 Exhaust (LF4) B23C Camshaft Position Sensor - Bank 2 Exhaust (LF4)
9. Q46 Air Conditioning Compressor Solenoid Valve Q46 Air Conditioning Compressor Solenoid Valve
10. B37B Engine Oil Pressure Sensor B37B Engine Oil Pressure Sensor
11. Q2 Air Conditioning Clutch Q2 Air Conditioning Clutch
12. Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LF4) Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LF4)
13. Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LF4) Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LF4)
14. B23D Camshaft Position Sensor - Bank 2 Intake (LF4) B23D Camshaft Position Sensor - Bank 2 Intake (LF4)
15. Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LF4) Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LF4)
