Fastener Specifications

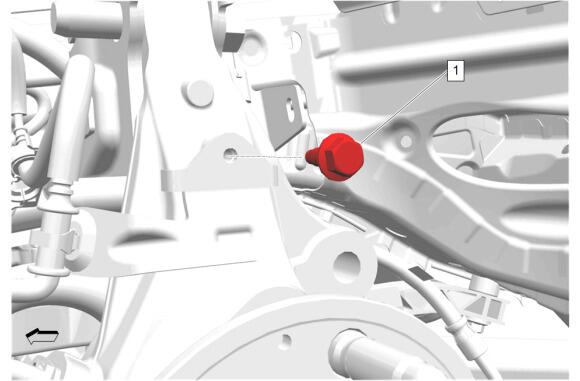

Front Wheel Speed Sensor Bracket Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Speed Sensor Bracket Bolt | - | Yes | 9 N.m (80 lb in) | Steering Knuckle Replacement (RWD, with JE5) , or Steering Knuckle Replacement (AWD, with J55) , or Steering Knuckle Replacement (AWD, with JE5) , or Steering Knuckle Replacement (RWD, with J6G) |
Front Wheel Speed Sensor Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Speed Sensor Bolt | - | - | 9 N.m (80 lb in) | Front Wheel Speed Sensor Replacement (J55, JE5) , or Front Wheel Speed Sensor Replacement (J6G) |
Rear Wheel Speed Sensor Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Wheel Speed Sensor Bolt | - | - | 9 N.m (80 lb in) | Rear Wheel Speed Sensor Replacement (J55, JE5) , or Rear Wheel Speed Sensor Replacement (J6G) |
Vehicle Stability Control System Switch
| Callout | Component Name [Component Quantity] | Single Use Fastener / Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Auxiliary Multifunction Switch Bolt [3x] | - | - | 1N.m (9 lb in) | Vehicle Stability Control System Switch Replacement (MHA) , or Vehicle Stability Control System Switch Replacement (MQA) , or Vehicle Stability Control System Switch Replacement (Blackwing) |
