Fastener Specifications
NOTE:

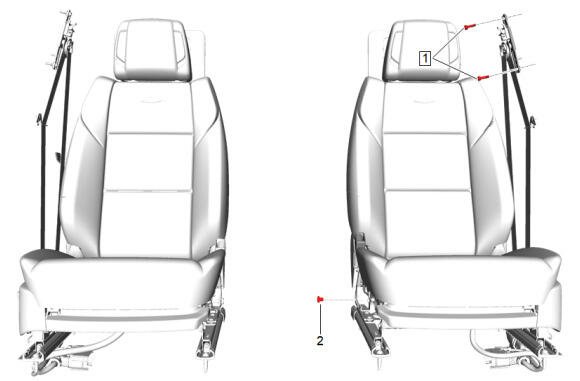

Callouts in the following chart represent components shown in graphic above.
Front Seat Belts
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Seat Belt Adjust Bolt [2x] | - | Yes | 45 N.m (33 lb ft) | Front Seat Belt Guide Adjuster Replacement |
| 2 | Front Seat Belt Buckle Bolt | - | Yes | 45 N.m (33 lb ft) | Front Seat Belt Buckle Replacement |
NOTE:
Callouts in the following chart represent components shown in graphic above.
Second Row Seat Belts
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Seat Belt Anchor Plate Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement |
| 2 | Rear Seat Belt Guide Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement |
| 3 | Rear Seat Belt Retractor Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Retractor Replacement |
| 4 | Rear Center Seat Belt Buckle Bolt (60 Percent Seat) | - | Yes | 75 N.m (55 lb ft) | Rear Seat Center Belt Retractor Replacement |
| 5 | Rear Seat Belt Buckle Bolt | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement (Bucket) , or Rear Seat Belt Buckle Replacement (40 Percent) , or Rear Seat Belt Buckle Replacement (Bench, Center Buckle) , or Rear Seat Belt Buckle Replacement (60 Percent) |
| 6 | Rear Seat Center Belt Anchor Plate Bolt (60 Percent Seat) | - | - | 45 N.m (33 lb ft) | Rear Seat Belt Buckle Replacement (Bucket) , or Rear Seat Belt Buckle Replacement (40 Percent) , or Rear Seat Belt Buckle Replacement (Bench, Center Buckle) , or Rear Seat Belt Buckle Replacement (60 Percent) |
NOTE:
Callouts in the following chart represent components shown in graphic above.
Third Row Seat Belts
