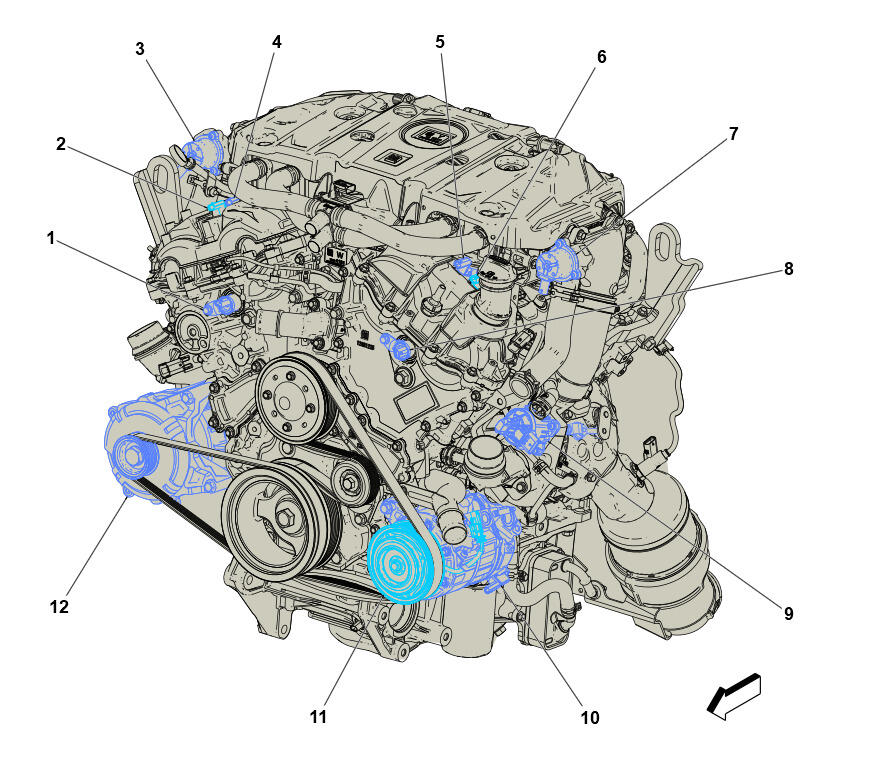

Front of Engine Components (LGY)
NOTE:
Callouts in the following chart represent components shown in graphic above.
Front of Engine Components (LGY)
| Components |
|---|
| 1. Q84A Camshaft Position Actuator Locating Pin Control Valve - Bank 1 Intake (LGY) Q84A Camshaft Position Actuator Locating Pin Control Valve - Bank 1 Intake (LGY) |
| 2. Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LGY) Q6A Camshaft Position Actuator Solenoid Valve - Bank 1 Exhaust (LGY) |
| 3. Q40A Turbocharger Bypass Valve Solenoid - Bank 1 (LGY) Q40A Turbocharger Bypass Valve Solenoid - Bank 1 (LGY) |
| 4. Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LGY) Q6B Camshaft Position Actuator Solenoid Valve - Bank 1 Intake (LGY) |
| 5. Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LGY) Q6D Camshaft Position Actuator Solenoid Valve - Bank 2 Intake (LGY) |
| 6. Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LGY) Q6C Camshaft Position Actuator Solenoid Valve - Bank 2 Exhaust (LGY) |
| 7. Q40B Turbocharger Bypass Valve Solenoid - Bank 2 (LGY) Q40B Turbocharger Bypass Valve Solenoid - Bank 2 (LGY) |
| 8. Q84B Camshaft Position Actuator Locating Pin Control Valve - Bank 2 Intake (LGY) Q84B Camshaft Position Actuator Locating Pin Control Valve - Bank 2 Intake (LGY) |
| 9. M128B Turbocharger Wastegate Actuator - Bank 2 (LGY) M128B Turbocharger Wastegate Actuator - Bank 2 (LGY) |
| 10. Q46 Air Conditioning Compressor Solenoid Valve Q46 Air Conditioning Compressor Solenoid Valve |
| 11. Q2 Air Conditioning Clutch Q2 Air Conditioning Clutch |
| 12. G13 Generator G13 Generator X1 , or G13 Generator X2 (LGY) . |
