Front of Vehicle Components

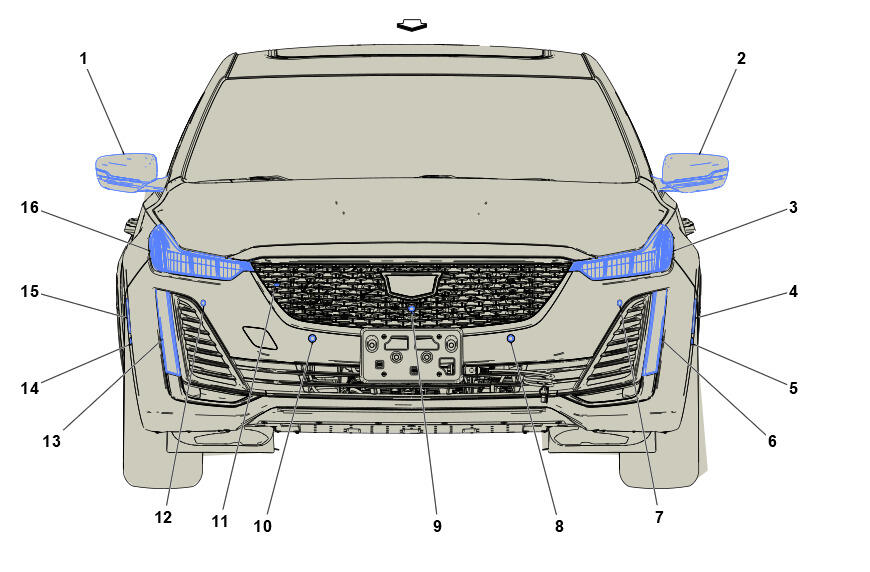

GM5326482Courtesy of GENERAL MOTORS COMPANY
NOTE: Callouts in the following chart represent components shown in graphic above.
Front of Vehicle Components

Components
1. A9B Outside Rearview Mirror - Passenger
2. A9A Outside Rearview Mirror - Driver
3. E13LA Front Headlamp - Left
4. E2LF Front Side Marker Lamp - Left E2LF Front Side Marker Lamp - Left (T87)
5. B166LF Advanced Parking Assist Alarm Sensor - Left Front B166LF Advanced Parking Assist Alarm Sensor - Left Front (UKG)
6. E4C Daytime Running Lamp - Left E4C Daytime Running Lamp - Left (-T87)
7. B306A Parking Assist Alarm Sensor - Front Left Outer B306A Parking Assist Alarm Sensor - Front Left Outer (UKG)
8. B306B Parking Assist Alarm Sensor - Front Left Middle B306B Parking Assist Alarm Sensor - Front Left Middle (UKG)
9. B174G Front View Driver Information Camera - Grille B174G Front View Driver Information Camera - Grille
10. B306C Parking Assist Alarm Sensor - Front Right Middle B306C Parking Assist Alarm Sensor - Front Right Middle (UKG)
11. B9 Ambient Air Temperature Sensor B9 Ambient Air Temperature Sensor
12. B306D Parking Assist Alarm Sensor - Front Right Outer B306D Parking Assist Alarm Sensor - Front Right Outer (UKG)
13. E4D Daytime Running Lamp - Right E4D Daytime Running Lamp - Right (-T87)
14. B166RF Advanced Parking Assist Alarm Sensor - Right Front B166RF Advanced Parking Assist Alarm Sensor - Right Front (UKG)
15. E2RF Front Side Marker Lamp - Right E2RF Front Side Marker Lamp - Right (T87)
16. E13RA Front Headlamp - Right
