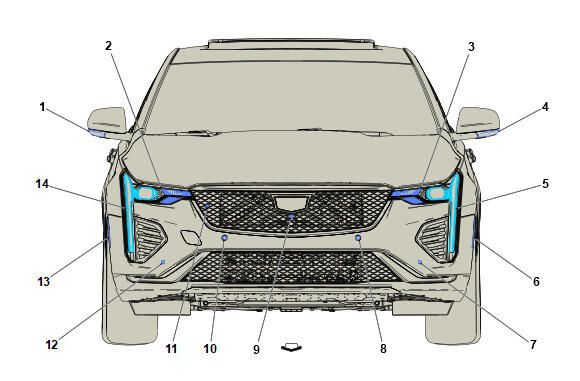

Front of Vehicle Components

GM5395042Courtesy of GENERAL MOTORS COMPANY
Front of Vehicle Components

Component Name Callout
E4Z Outside Rearview Mirror Turn Signal Lamp - Right 1
E4LF Front Turn Signal Lamp - Left E4LF Front Turn Signal Lamp - Left 2
E4RF Front Turn Signal Lamp - Right E4RF Front Turn Signal Lamp - Right 3
E4Y Outside Rearview Mirror Turn Signal Lamp - Left 4
E13LA Front Headlamp - Left E13LA Front Headlamp - Left (-T87) , or E13LA Front Headlamp - Left (T87) 5
E2LF Front Side Marker Lamp - Left E2LF Front Side Marker Lamp - Left 6
B306A Parking Assist Alarm Sensor - Front Left Outer (UD5) B306A Parking Assist Alarm Sensor - Front Left Outer 7
B306B Parking Assist Alarm Sensor - Front Left Middle (UD5) B306B Parking Assist Alarm Sensor - Front Left Middle 8
B306C Parking Assist Alarm Sensor - Front Right Middle (UD5) B306C Parking Assist Alarm Sensor - Front Right Middle 9
B9 Ambient Air Temperature Sensor B9 Ambient Air Temperature Sensor 10
B306D Parking Assist Alarm Sensor - Front Right Outer (UD5) B306D Parking Assist Alarm Sensor - Front Right Outer 11
E2RF Front Side Marker Lamp - Right E2RF Front Side Marker Lamp - Right 12
E13RA Front Headlamp - Right E13RA Front Headlamp - Right (-T87) , or E13RA Front Headlamp - Right (T87) 13
