Installation Procedure

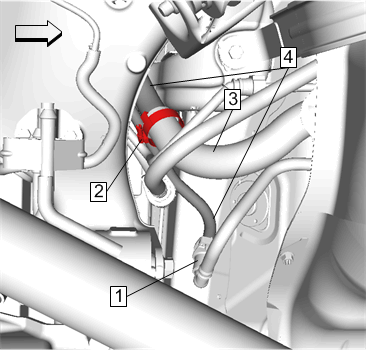

Fuel Tank Filler Pipe (4) - Install
- Fuel Tank Filler Hose (3) - Install
- Fuel Tank Filler Hose Clamp (2) - Install and tighten 4 N.m (35 lb in)
- Fuel Tank Filler Vent Hose (1) - Connect - Plastic Collar Quick Connect Fitting Service

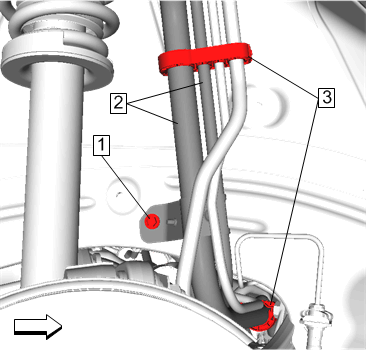

Fuel Tank Filler Pipe (2) @ Retainer (3) - Install [2x]
- Fuel Tank Filler Pipe Bolt (1) - Install and tighten 9 N.m (80 lb in)

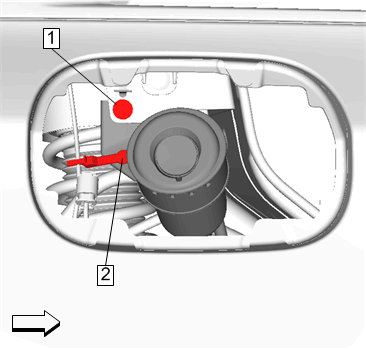

Tie Strap (2) Install NEW
- Fuel Tank Filler Pipe Bolt (1) - Install and tighten 9 N.m (80 lb in)
- Rear Wheelhouse Liner - Right Side - Install - Rear Wheelhouse Liner Replacement
- Fuel Tank Filler Pipe Housing - Install - Fuel Tank Filler Pipe Housing Replacement
- Fill the fuel tank.
CAUTION:
Refer to Fastener Caution .
