Engine Components - Left Front (LTG with KL9)

Engine Components - Left Front (LTG with KL9)

Items
1. Q42 Turbocharger Wastegate Solenoid Valve (LTG) Q42 Turbocharger Wastegate Solenoid Valve (LTG)
2.. Q40 Turbocharger Bypass Solenoid Valve (LTG) Q40 Turbocharger Bypass Solenoid Valve (LTG)
3. Q46 A/C Compressor Solenoid Valve Q46 A/C Compressor Solenoid Valve (KL9)
4. G1 A/C Compressor G1 A/C Compressor X1 (HP9)G1 A/C Compressor X2 (HP9)
5. Q2 A/C Compressor Clutch Q2 A/C Compressor Clutch (KL9)Q2 A/C Compressor Clutch (LTG+HP9)

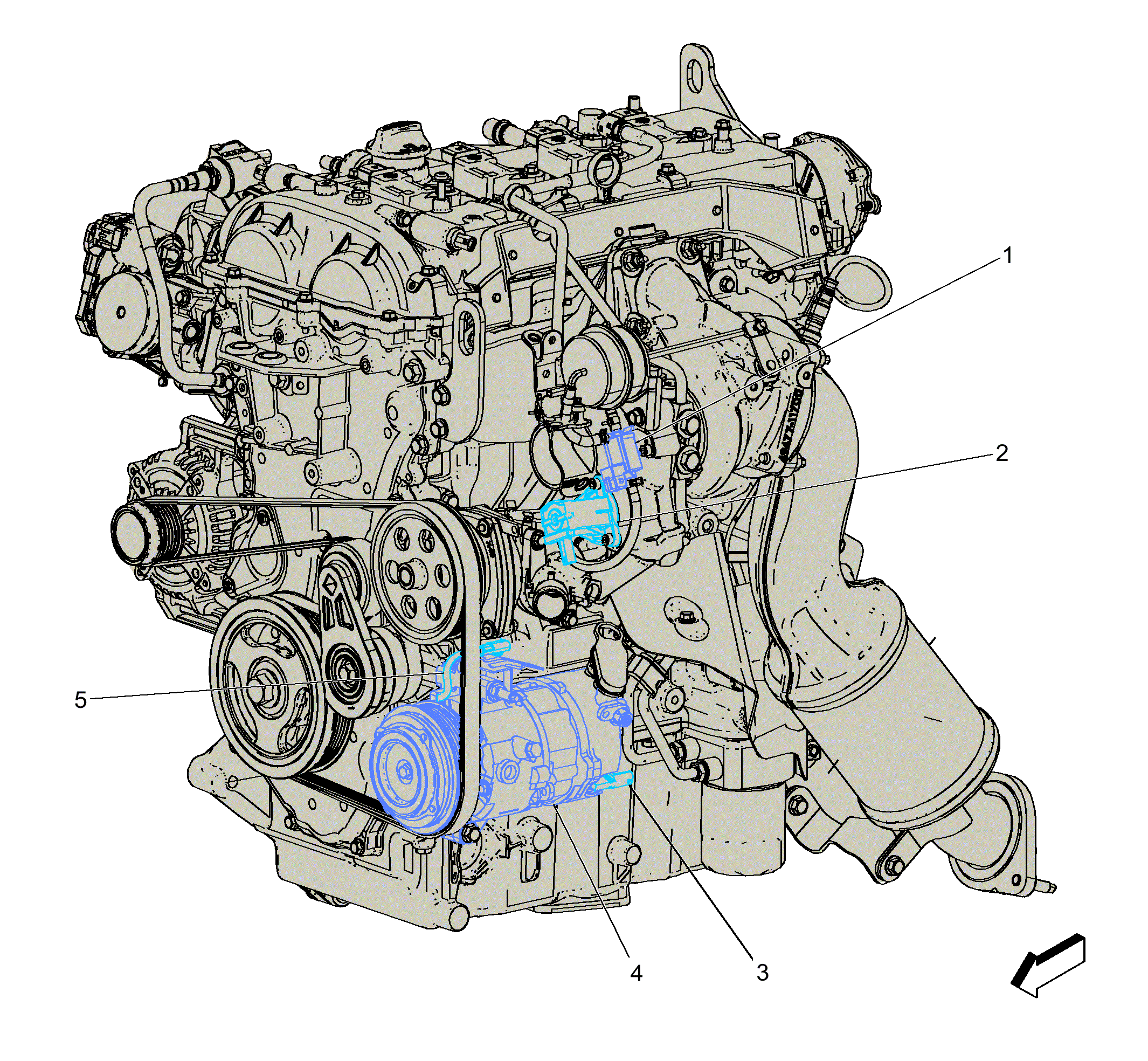

Fig 1: Engine Components - Left Front (LTG with KL9)
GM4055900Courtesy of GENERAL MOTORS COMPANY
