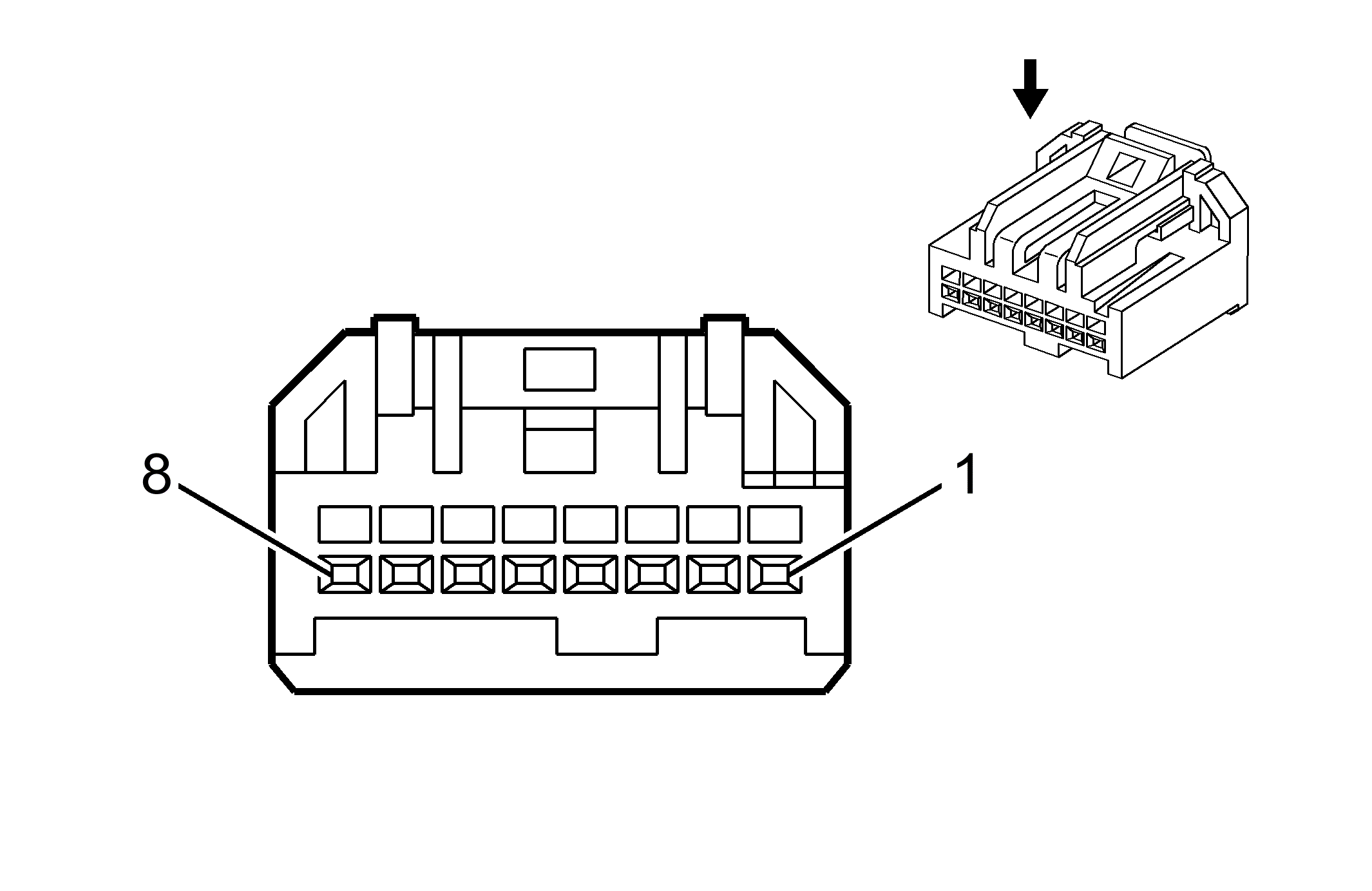

P17 Info Display Module X1
WARNING: This page is about a different car, the 2016 Chevrolet Malibu Limited. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Instrument Panel
- OEM Connector: 13787853
- Service Connector: 13587955
- Description: 8-Way F 0.64 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
Not Required |
J-35616-64B (LT BU) |
No Tool Required |
Not Required |
Not Required |
Not Required |
Not Required |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
RD/D-BU |
3240 |
Battery Positive Voltage |
I |
- |
| 2 |
0.35 |
BK |
1750 |
Ground |
I |
- |
| 3 |
0.35 |
BN/D-GN |
3364 |
Navigation Display Reset Signal |
I |
- |
| 4 |
0.35 |
GY |
3369 |
Touch Screen Display Signal (+) |
I |
- |
| 5 |
0.35 |
VT |
3370 |
Touch Screen Display Signal (-) |
I |
- |
| 6 |
0.35 |
BARE |
3368 |
Touch Screen Display Low Reference |
I |
- |
| 7 |
0.35 |
L-GN/YE |
7066 |
Entertainment Remote Enable Signal |
I |
- |
| 8 |
0.35 |
L-GN/BN |
7529 |
Local Interconnect Network Serial Data Bus 7 |
I |
- |
