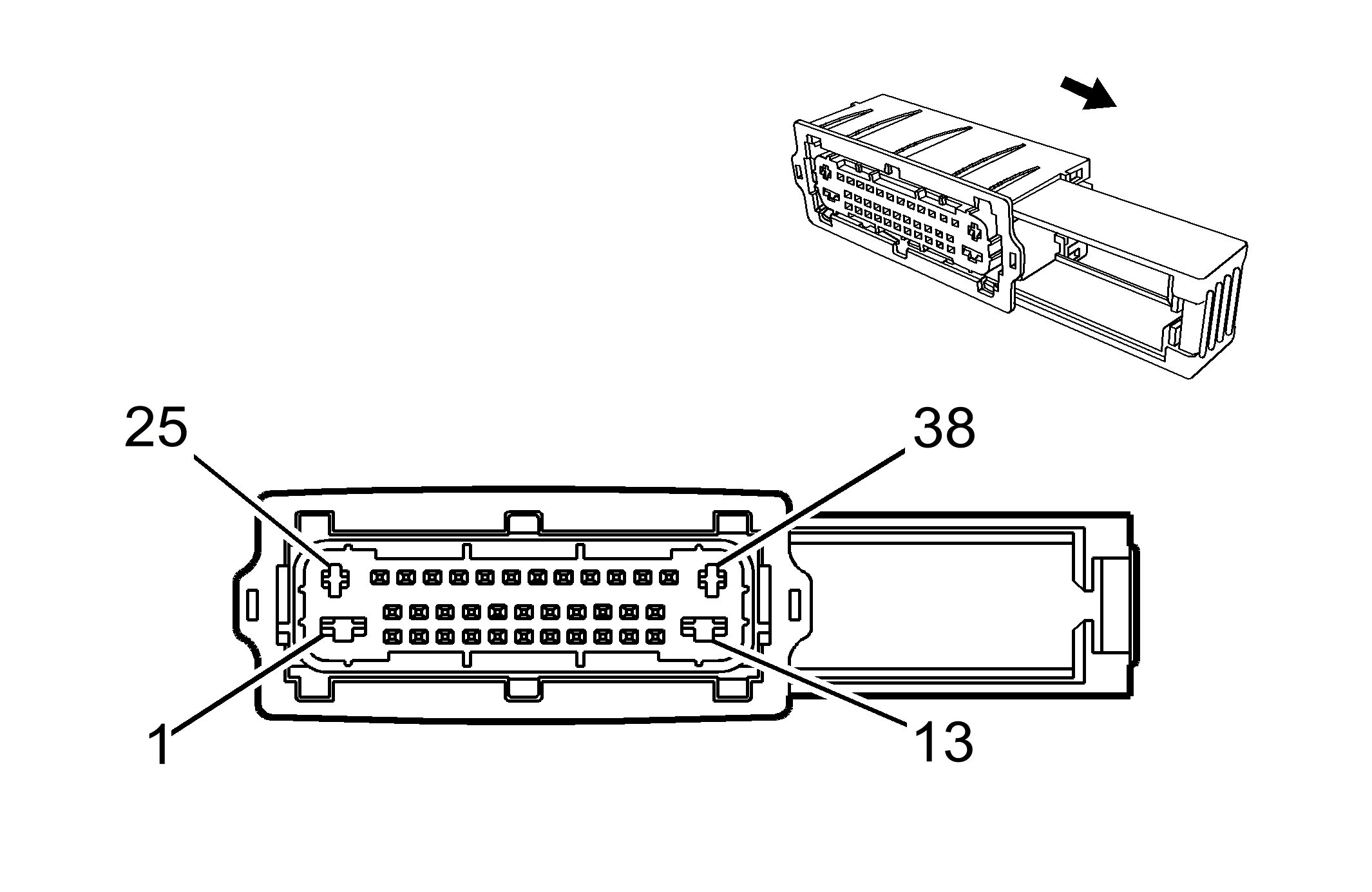

K17 Electronic Brake Control Module
WARNING: This page is about a different car, the 2016 Chevrolet Malibu Limited. However, it is still accessible from the selected car via links, so may be relevant.
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 13626344
- Service Connector: 13576554
- Description: 38-Way F Mixed Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575437 |
J-35616-42 (RD) |
J-38125-36 |
1241818-1 |
Delphi 4 |
B |
G |
| II |
13578883 |
J-35616-64B (LT BU) |
J-38125-215A |
SAITS-A03T-M064 |
Yazaki 14 |
9 |
9 |
| III |
13580821 |
J-35616-4A (PU) |
J-38125-36 |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
4 |
RD/YE |
442 |
Battery Positive Voltage |
I |
- |
| 2 |
- |
- |
- |
Not Occupied |
- |
- |
| 3 |
0.35 |
YE |
872 |
Wheel Speed Sensor Signal Right Front |
II |
- |
| 4 |
0.35 |
BK/YE |
833 |
Wheel Speed Sensor Low Reference Right Front |
II |
- |
| 5 |
0.5 |
L-BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
II |
- |
| 6 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
II |
- |
| 7 - 9 |
- |
- |
- |
Not Occupied |
- |
- |
| 10 |
0.35 |
BK/VT |
883 |
Wheel Speed Sensor Low Reference Right Rear |
II |
- |
| 11 |
0.35 |
VT |
882 |
Wheel Speed Sensor Signal Right Rear |
II |
- |
| 12 |
- |
- |
- |
Not Occupied |
- |
- |
| 13 |
4 |
BK |
1450 |
Ground |
I |
- |
| 14 |
0.35 |
D-GN/BN |
2087 |
Combined Vehicle Inertial Sensor Supply Voltage |
II |
- |
| 15 - 16 |
- |
- |
- |
Not Occupied |
- |
- |
| 17 |
0.5 |
L-BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
II |
- |
| 18 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
II |
- |
| 19 |
- |
- |
- |
Not Occupied |
- |
- |
| 20 |
0.5 |
WH |
6106 |
High Speed GMLAN Serial Data (-) 2 |
II |
- |
| 21 |
0.5 |
D-BU/YE |
6105 |
High Speed GMLAN Serial Data (+) 2 |
II |
- |
| 22 - 24 |
- |
- |
- |
Not Occupied |
- |
- |
| 25 |
1.5 |
RD/GY |
1042 |
Battery Positive Voltage |
III |
- |
| 26 |
- |
- |
- |
Not Occupied |
- |
- |
| 27 |
0.35 |
GY |
830 |
Wheel Speed Sensor Signal Left Front |
II |
- |
| 28 |
0.35 |
BK/GY |
873 |
Left Front Wheel Speed Sensor Low Reference |
II |
- |
| 29 |
0.5 |
L-GN/GY |
333 |
Brake Fluid Level Sensor Signal |
II |
- |
| 30 - 32 |
- |
- |
- |
Not Occupied |
- |
- |
| 33 |
0.35 |
WH/D-BU |
5986 |
Serial Data Communication Enable |
II |
- |
| 34 |
- |
- |
- |
Not Occupied |
- |
- |
| 35 |
0.35 |
BK/D-BU |
885 |
Wheel Speed Sensor Low Reference Left Rear |
II |
- |
| 36 |
0.35 |
D-BU |
884 |
Wheel Speed Sensor Signal Left Rear |
II |
- |
| 37 |
- |
- |
- |
Not Occupied |
- |
- |
| 38 |
1.5 |
BK |
1450 |
Ground |
III |
- |
