Rear Parking Assist Alarm Sensor Replacement

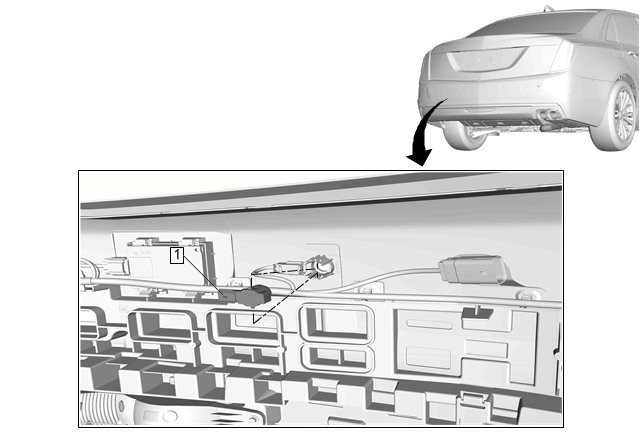

Fig 1: Rear Parking Assist Alarm Sensor
GM4311045Courtesy of GENERAL MOTORS COMPANY
Callout Component Name
Preliminary Procedure
Rear Bumper Fascia Replacement
1 Rear Parking Assist Alarm Sensor [4x]

Procedure

  1. Disconnect the electrical connector.
  2. Release the locking tab from the advance parking assist alarm sensor bracket.
NOTE: Do not refinish previously painted sensors. Excess paint build up will cause the sensor to be inoperative
