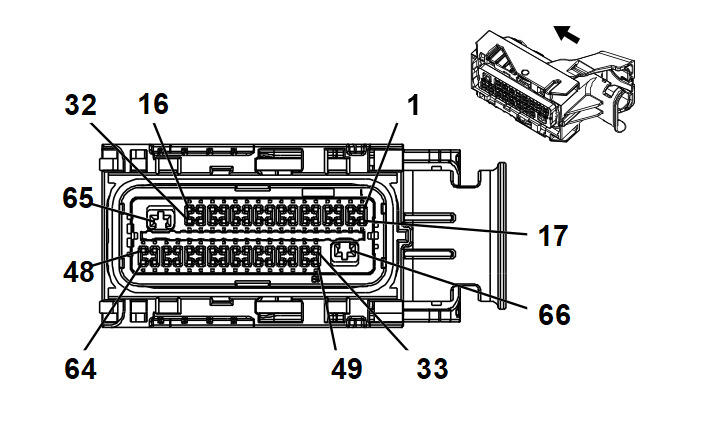

K71 Transmission Control Module (HP9)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 13965710
- Service Connector: 19329822
- Description: 66-Way F 0.64, 2.8 Series, Sealed (BK with BK Terminal Position Assurance)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
19330179 |
J-35616-64B (LT BU) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
19333308 |
J-35616-35 (VT) |
J-38125-12A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.5 |
WH/BU |
4507 |
Transmission Clutch H Control |
I |
- |
| 2 |
0.5 |
BU |
6401 |
Clutch B Control |
I |
- |
| 3 |
0.5 |
GY/GN |
6403 |
Clutch D Control |
I |
- |
| 4 |
0.5 |
VT |
4509 |
Transmission Clutch F Control |
I |
- |
| 5 - 6 |
- |
- |
- |
Not Occupied |
- |
- |
| 7 |
0.5 |
YE/GN |
4170 |
Transmission Position Sensor B 9V Reference |
I |
- |
| 8 - 13 |
- |
- |
- |
Not Occupied |
- |
- |
| 14 |
0.5 |
GY/BU |
6358 |
Output Speed Signal |
I |
- |
| 15 - 16 |
- |
- |
- |
Not Occupied |
- |
- |
| 17 |
0.5 |
WH |
4508 |
Transmission Clutch G Control |
I |
- |
| 18 |
0.5 |
BN |
6400 |
Clutch A Control |
I |
- |
| 19 - 21 |
- |
- |
- |
Not Occupied |
- |
- |
| 22 |
0.5 |
GN/WH |
6380 |
TCC On/Off Solenoid A Control |
I |
- |
| 23 - 24 |
- |
- |
- |
Not Occupied |
- |
- |
| 25 |
0.5 |
BK/GY |
3927 |
IMS Mode Switch Low Reference |
I |
- |
| 26 |
0.5 |
WH/BK |
5983 |
PRNDL C Signal |
I |
- |
| 27 |
0.5 |
VT/WH |
5981 |
PRNDL A Signal |
I |
- |
| 28 |
0.5 |
BK/BN |
586 |
Transmission Oil Temperature Sensor Low Reference |
I |
- |
| 29 - 32 |
- |
- |
- |
Not Occupied |
- |
- |
| 33 |
0.75 |
GN/GY |
6387 |
Transmission High Side Driver 1 Signal Driver |
I |
- |
| 34 |
- |
- |
- |
Not Occupied |
- |
- |
| 35 |
0.5 |
VT/BK |
2139 |
Run/Crank Ignition 1 Voltage |
I |
- |
| 36 |
- |
- |
- |
Not Occupied |
- |
- |
| 37 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 38 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 39 |
- |
- |
- |
Not Occupied |
- |
- |
| 40 |
0.5 |
WH |
7494 |
High Speed GMLAN Serial Data (-)3 |
I |
- |
| 41 |
0.5 |
BU/BK |
7493 |
High Speed GMLAN Serial Data (+)3 |
I |
- |
| 42 - 48 |
- |
- |
- |
Not Occupied |
- |
- |
| 49 |
0.75 |
GY/BN |
6388 |
Transmission High Side Driver 2 Signal |
I |
- |
| 50 |
- |
- |
- |
Not Occupied |
- |
- |
| 51 |
0.5 |
BU/WH |
3977 |
Accessory Wakeup Serial Data 2 |
I |
- |
| 52 |
- |
- |
- |
Not Occupied |
- |
- |
| 53 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 54 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 55 |
0.5 |
GY/WH |
4168 |
PRNDL P Signal |
I |
- |
| 56 |
0.5 |
WH |
7494 |
High Speed GMLAN Serial Data (-)3 |
I |
- |
| 57 |
0.5 |
BU/BK |
7493 |
High Speed GMLAN Serial Data (+)3 |
I |
- |
| 58 |
0.5 |
GY/BN |
5982 |
PRNDL B Signal |
I |
- |
| 59 - 62 |
- |
- |
- |
Not Occupied |
- |
- |
| 63 |
0.5 |
BN/WH |
585 |
Transmission Oil Temperature Sensor Signal |
I |
- |
| 64 |
- |
- |
- |
Not Occupied |
- |
- |
| 65 |
1.5 |
BK/WH |
451 |
Signal Ground |
II |
- |
| 66 |
1.5 |
RD/GN |
1840 |
Battery Positive Voltage |
II |
- |
