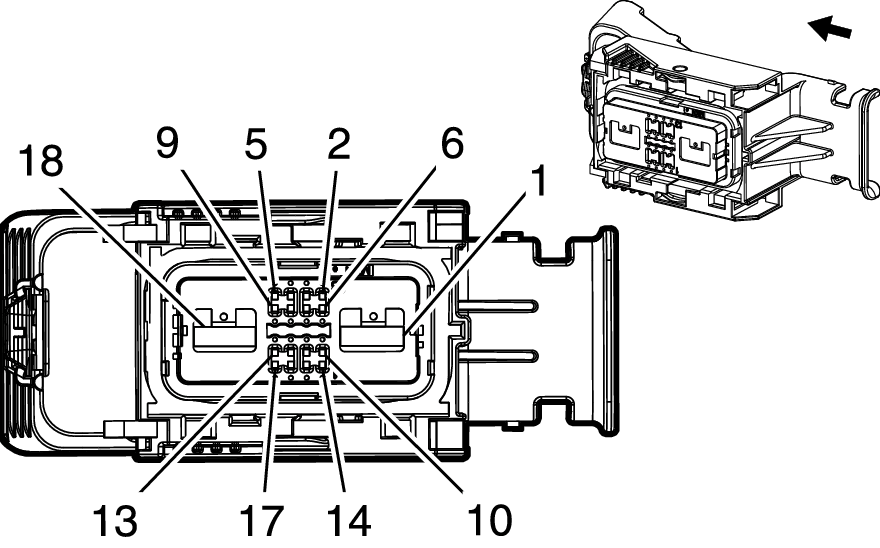

K69 Transfer Case Control Module X1 (F46)
|
|
Connector Part Information
- Harness Type: Engine
- OEM Connector: 33201917
- Service Connector: 19333331
- Description: 18-Way F 0.64, 6.3 Series (BK with BU Terminal Position Assurance)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575812 |
J-35616-64B (LT BU) |
J-38125-213 |
Not Available |
Not Available |
Not Available |
Not Available |
| II |
19333306 |
J-35616-42 (RD) |
J-38125-11A |
Not Available |
Not Available |
Not Available |
Not Available |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
6 |
RD/WH |
640 |
Battery Positive Voltage |
II |
- |
| 2 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 3 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 4 |
- |
- |
- |
Not Occupied |
- |
- |
| 5 |
0.5 |
VT/YE |
5985 |
Accessory Wakeup Serial Data |
I |
- |
| 6 |
0.5 |
WH |
2501 |
High Speed GMLAN Serial Data (-) 1 |
I |
- |
| 7 |
0.5 |
BU |
2500 |
High Speed GMLAN Serial Data (+) 1 |
I |
- |
| 8 |
- |
- |
- |
Not Occupied |
- |
- |
| 9 |
0.5 |
VT/BK |
2139 |
Run/Crank Ignition 1 Voltage |
I |
- |
| 10 - 17 |
- |
- |
- |
Not Occupied |
- |
- |
| 18 |
6 |
BK/WH |
751 |
Signal Ground |
II |
- |
