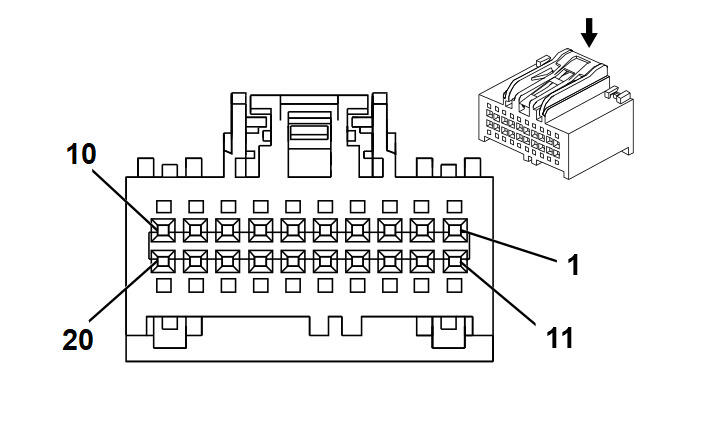

K157 Video Processing Control Module X1 (UVH)
|
|
Connector Part Information
- Harness Type: Body
- OEM Connector: 15489824
- Service Connector: 15126711
- Description: 20-Way F 0.64 Series (BK)
|
Terminal Part Information
| Terminal Type ID |
Terminated Lead |
Diagnostic Test Probe |
Terminal Removal Tool |
Service Terminal |
Tray Name |
Core Crimp |
Insulation Crimp |
| I |
13575845 |
J-35616-64B (LT BU) |
J-38125-215A |
SAIT-A03T-M064 |
Yazaki 14 |
P |
P |
| Pin |
Size |
Color |
Circuit |
Function |
Terminal Type ID |
Option |
| 1 |
0.35 |
GY/YE |
9772 |
- |
I |
- |
| 2 |
0.5 |
BN/BK |
6202 |
Camera Ground |
I |
- |
| 3 |
0.35 |
BN/BK |
6202 |
Camera Ground |
I |
- |
| 4 |
0.35 |
GY/YE |
6972 |
Camera Signal 2 + |
I |
- |
| 5 |
0.35 |
WH/GN |
2628 |
Left Side Vision Camera Video Signal (+) |
I |
- |
| 6 |
0.35 |
BN/BK |
6202 |
Camera Ground |
I |
- |
| 7 |
0.35 |
BN/BK |
6202 |
Camera Ground |
I |
- |
| 8 |
0.35 |
WH/BU |
2627 |
Right Side Vision Camera Video Signal (+) |
I |
- |
| 9 - 10 |
- |
- |
- |
Not Occupied |
- |
- |
| 11 |
0.35 |
WH/BN |
9773 |
- |
I |
- |
| 12 |
0.5 |
WH/BN |
6201 |
Camera Control |
I |
- |
| 13 |
0.35 |
WH/BN |
6201 |
Camera Control |
I |
- |
| 14 |
0.35 |
WH/BU |
6973 |
Camera Signal 2 |
I |
- |
| 15 |
0.35 |
GY/GN |
2625 |
Left Side Vision Camera Video Signal (-) |
I |
- |
| 16 |
0.35 |
WH/BN |
6201 |
Camera Control |
I |
- |
| 17 |
0.35 |
WH/BN |
6201 |
Camera Control |
I |
- |
| 18 |
0.35 |
GY/BU |
2626 |
Right Side Vision Camera Video Signal (-) |
I |
- |
| 19 - 20 |
- |
- |
- |
Not Occupied |
- |
- |
