Engine Components - Right Rear (LGW)

Engine Components - Right Rear (LGW)

Items
1. Q12 Evaporative Emission Purge Solenoid Valve Q12 Evaporative Emission Purge Solenoid Valve
2. Q83A Valve Lifter Oil Solenoid Valve - Bank 1 (LGW/LGX) Q83A Valve Lifter Oil Solenoid Valve - Bank 1 (LGW/LGX)
3. Q42A Turbocharger 1 Wastegate Solenoid Valve (LGW) Q42A Turbocharger 1 Wastegate Solenoid Valve (LGW)
4. M64 Starter Motor M64 Starter Motor (LGW)M64 Starter Motor (LGX/(LTG+KL9))
5. G18 High Pressure Fuel Pump G18 High Pressure Fuel Pump (LTG)

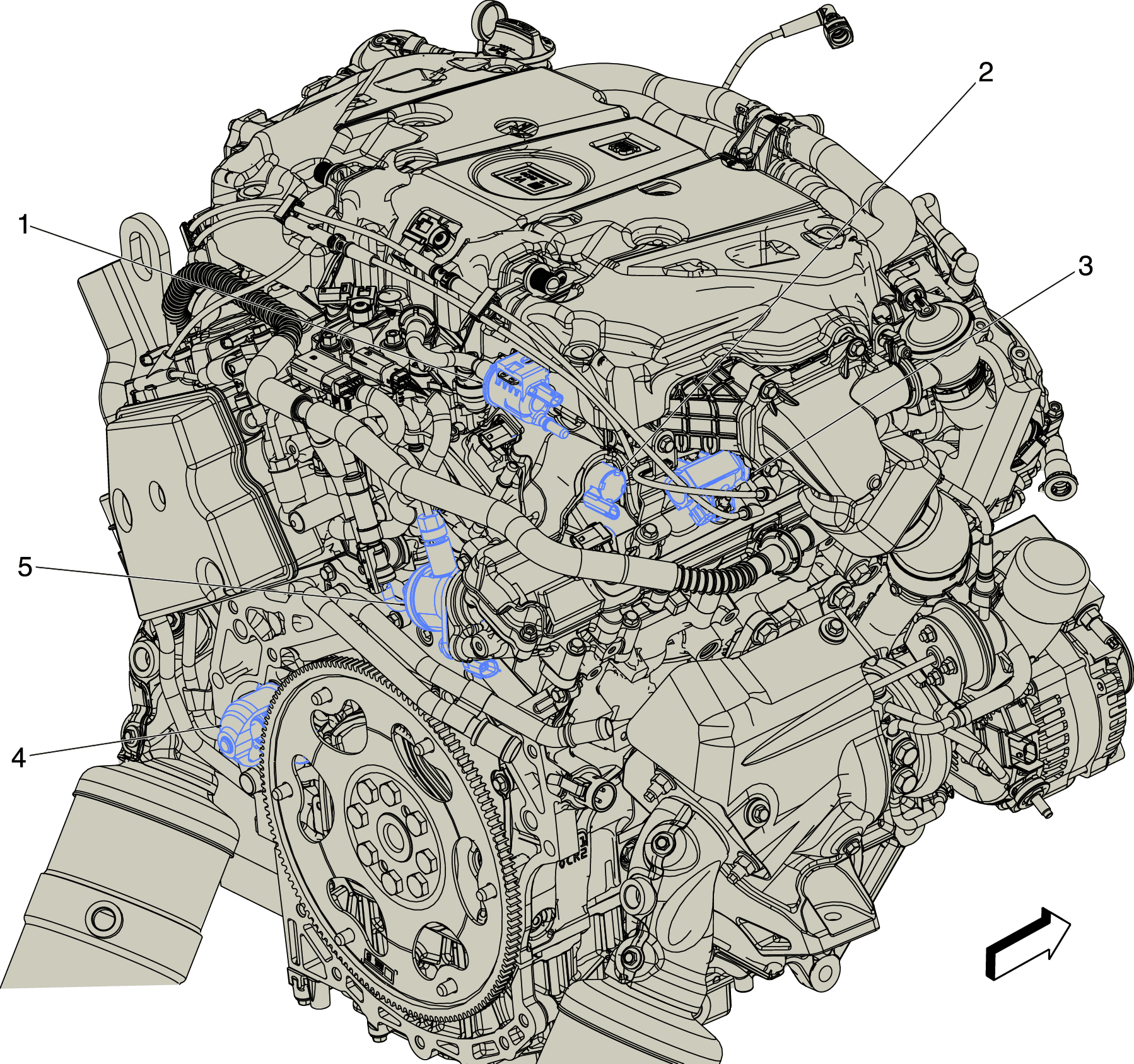

Fig 1: Engine Components - Right Rear (LGW)
GM4223650Courtesy of GENERAL MOTORS COMPANY
